Trang chủ > Sản Phẩm > THƯỚC QUANG CHO MÁY MÀI

THƯỚC QUANG CHO MÁY MÀI

Công Ty TNHH Giải Pháp Và Thiết Bị Hi-Tech chuyên cung cấp các loại thước quang, thước quang cho máy tiện vạn năng, thước quang cho máy tiện đứng, thước quang cho máy phay đứng, thước quang cho máy phay ngang, thước quang cho máy phay vạn năng, thước quang cho máy phay giường, thước quang máy doa ngang vạn năng, thước quang máy bào giường, thước quang máy mài phẳng, thước quang máy mài tròn ngoài. Liên hệ: Công Ty TNHH Giải Pháp Và Thiết Bị Hi-Tech Hotline: 0965 868 268

Thông tin chi tiết

THƯỚC QUANG CHO MÁY MÀI

Thước quang cho máy mài là một loại dụng cụ đo hành trình thường được gắn trên trục Y, Z máy mài phẳng, máy mài tròn vạn năng có độ phân giải 0.001mm(1/1000).

Thước quang là sản phẩm hỗ trợ trong ngành cơ khí giúp máy tăng độ chính xác. Gia công dễ hơn vì thế nó là sản phẩm không thể thiếu trong thời đại công nghiệp hóa, hiện đại hóa. Thước quang có tác dụng chính là đo khoảng cách độ dài chính xác đến từng µm.

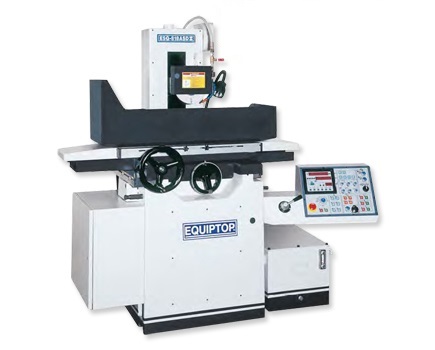

Thước quang được sử dụng nâng cấp các loại máy mài ( Máy mài phẳng Equiptop, máy mài phẳng Palmary, máy mài tròn ngoài vạn năng....)giúp cho việc theo dõi, quan sát di chuyển trên các trục dễ dàng, nhanh chóng và chính xác hơn. Giúp người sử dụng thao tác dễ dàng hơn.

PHÂN LOẠI THƯỚC QUANG THEO HÃNG SẢN XUẤT

THƯỚC QUANG JENIX HÀN QUỐC

Thước quang Jenix cho máy mài được sản xuất bởi Dong Sahn Jenix Co., Ltd là một công ty Hàn Quốc chuyên sản xuất dụng cụ đo kỹ thuật số uy tín được dùng rộng rãi trên các máy Đài Loan, Hàn Quốc. Thước quang Jenix model JSN-1L thường được lắp trên 2 trục Y, Z của máy mài phẳng, máy mài tròn vạn năng với độ phân giải 0.001mm(1/1000).

THÔNG SỐ THƯỚC QUANG JENIX

Thước quang cho máy mài

THƯỚC QUANG SINO TRUNG QUỐC

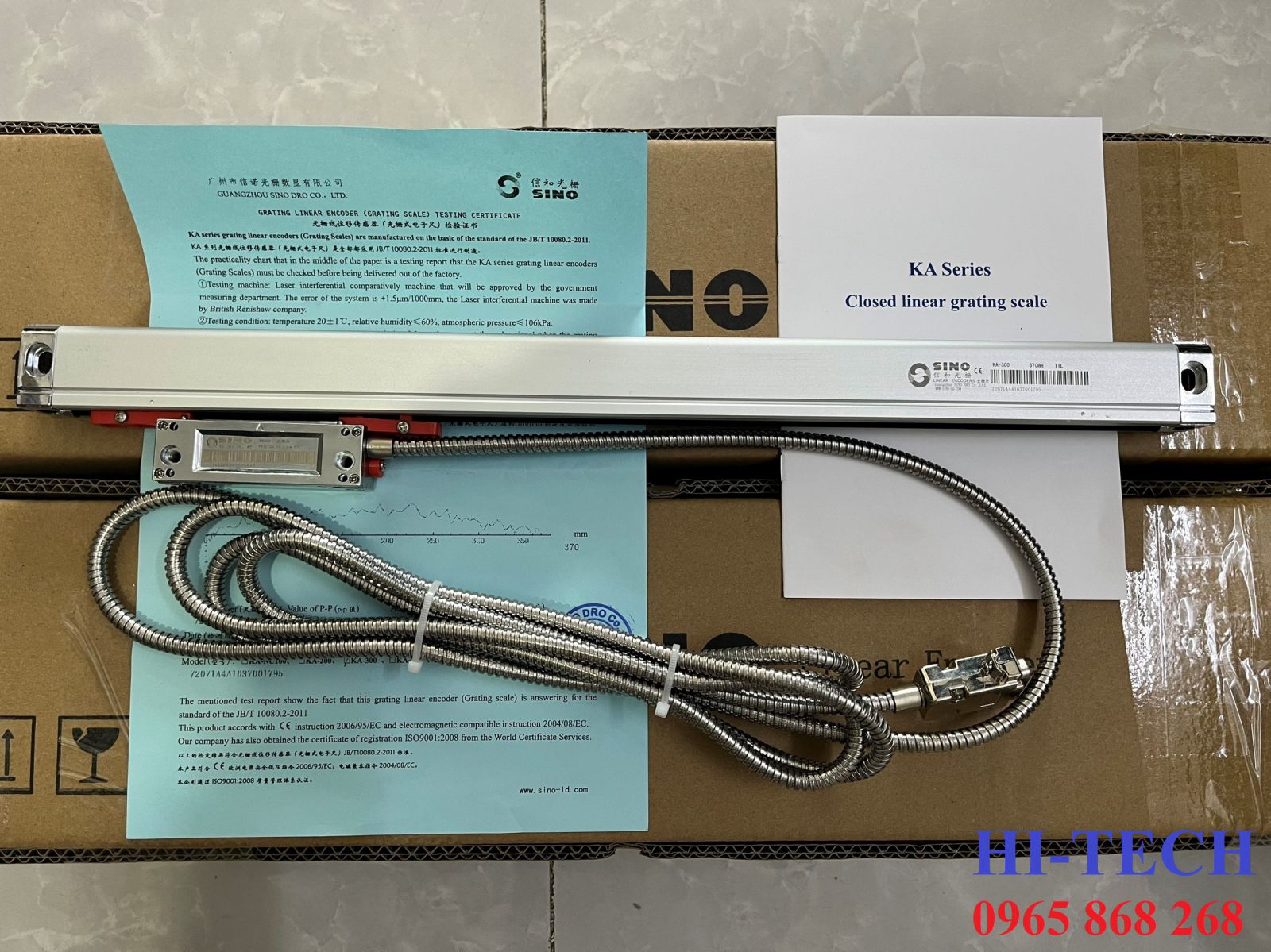

Thước quang Sino cho máy mài được sản xuất bởi hãng Sino Trung Quốc là một loại thước quang giá rẻ được ưa chuộng ở Việt Nam. Thước quang Sino model KA300 có độ phân giải 0.001mm(1/1000)

THÔNG SỐ THƯỚC QUANG SINO

Model	Chiều dài đo L0 (mm)	Chiều dài tổng thể L2 (mm)
KA300-220	220	326
KA300-270	270	376
KA300-320	320	426
KA300-370	370	476
KA300-420	420	526
KA300-470	470	576
KA300-520	520	626
KA300-570	570	676
KA300-620	620	726
KA300-670	670	775
KA300-720	720	826
KA300-770	770	876
KA300-820	820	926
KA300-870	870	976
KA300-920	920	1026
KA300-970	970	1076
KA300-1020	1020	1126

Thước quang Sterling là loại thước quang Đài Loan có giá thành cao hơn Thước quang Trung Quốc nhưng không được ưa chuộng.

Thước quang Mitutoyo là Thước quang Nhật bản có giá thành cao, chất lượng tốt được ưa dùng trong các doanh nghiệp FDI Nhật Bản, Châu Âu, Mỹ...

Thước quang Heidainhei là Thước quang Đức có giá thành rất cao thường được dùng trong các doanh nghiệp FDI Châu Âu, Mỹ....

NGUYÊN LÝ HOẠT ĐỘNG CỦA THƯỚC QUANG

Nguyên lý tạo tín hiệu đo được xây dựng trên cơ sở điều khiển luồng ánh sáng đi qua hai màng chuyển động tương đối so với nhau làm cho quang thông đi tới các tế bào quang điện thay đổi. Các tế bào quang điện này có nhiệm vụ biến đổi tín hiệu qang thành tín hiệu điện. Tín hiệu nhận được là tín hiệu có quy luật được xử lý để biết được chiều và độ dài dịch chuyển.

Cấu tạo của thước quang, kết cấu thước quang Jenix , Thước quang Sino bao gồm có hai phần chính như sau:

- Phần cố định đó chính là phần thân thước quang.

- Phần di động hay còn gọi là bộ phận chuyển động đó chính là đầu đọc quang học

Màn hình Thước quang Jenix DSC-801G, DSC-802G hiển trị 1 trục và 2 trục, màn hình sử dụng cho máy mài phẳng, máy mài tròn vạn năng.

Màn hình thước quang Sino SDS 2MS, SDS6-2V hiển thị 1 trục và 2 trục , màn hình sử dụng cho máy mài phẳng, máy mài tròn vạn năng

màn hình thước quang cho máy mài

ỨNG DỤNG THƯỚC QUANG

Thước quang máy mài được dùng trong các nhà máy sản xuất của các doanh nghiệp nước ngoài như: Nhật Bản, Hàn Quốc, Đài Loan, Trung Quốc, Châu Âu, Mỹ...

Thước quang cho các máy cơ, máy công cụ là một thành phần không thể thiếu.

Thước quang giúp đảm bảo các yêu cầu kỹ thuật, giảm tỷ lệ sai sót, giảm cục nhọc cho công nhân

Việc lắp đặt thước quang lên máy doa ngang vạn năng giúp nâng cao năng suất lao động, đảo bảo tiến độ công việc được gia

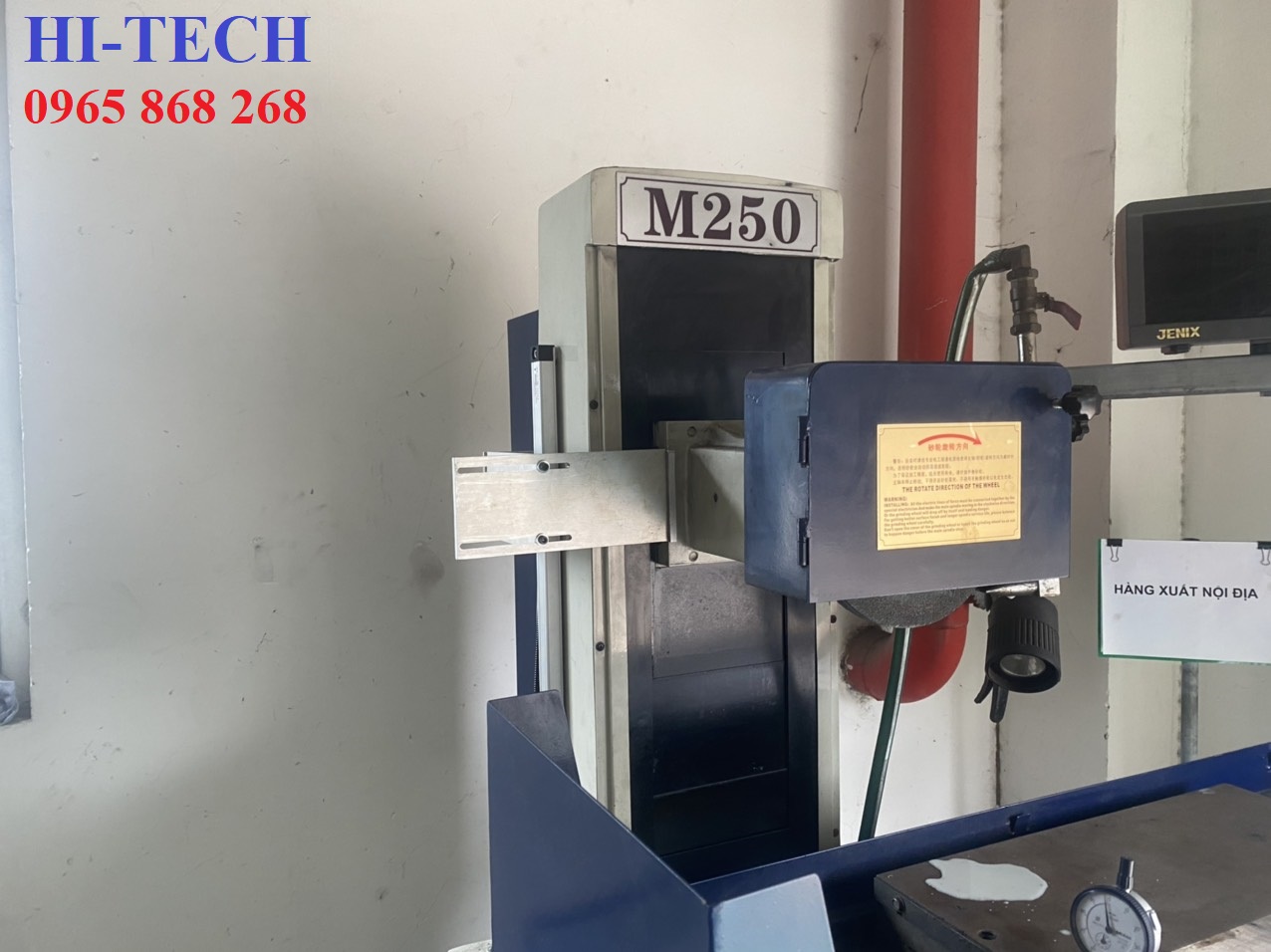

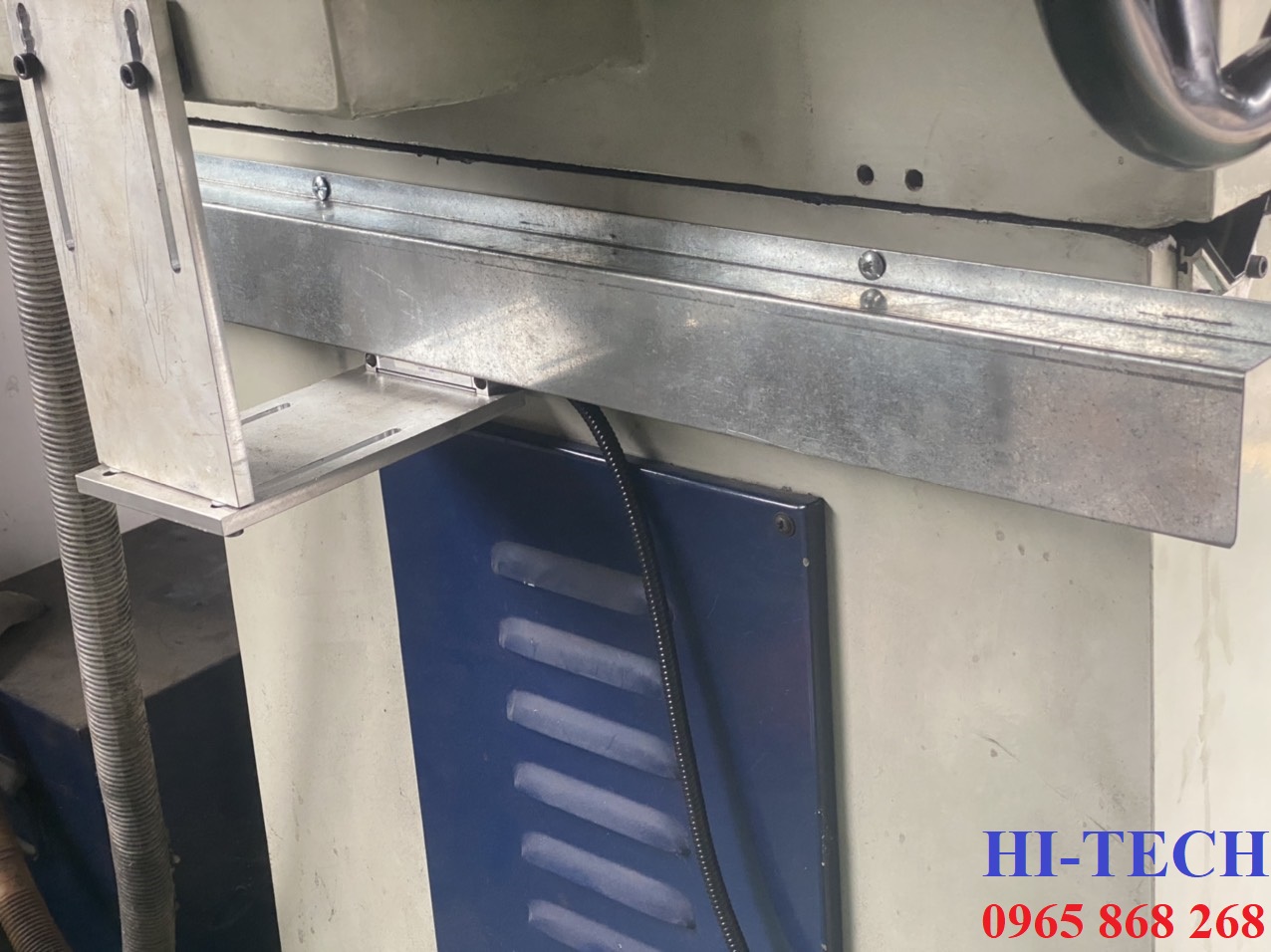

Một số hình ảnh lắp đặt thước quang cho máy mài:
