I. Tổng quan về gia công khuôn mẫu

1. Gia công khuôn mẫu là gì?

Gia công khuôn mẫu là một trong những lĩnh vực quan trọng trong ngành cơ khí chính xác, đóng vai trò cốt lõi trong quá trình sản xuất hàng loạt. Khuôn mẫu được sử dụng để tạo hình sản phẩm trong nhiều ngành công nghiệp như nhựa, kim loại, ô tô, hàng không, thiết bị y tế và điện tử. Chất lượng của khuôn mẫu quyết định trực tiếp đến độ chính xác, độ bền và tính thẩm mỹ của sản phẩm cuối cùng.

2. Tầm quan trọng của gia công khuôn mẫu trong sản xuất hiện đại

Trong môi trường sản xuất ngày càng cạnh tranh, các doanh nghiệp yêu cầu khuôn mẫu phải có độ chính xác cao, bề mặt hoàn thiện tốt và thời gian gia công nhanh chóng. Các yếu tố quan trọng trong gia công khuôn mẫu bao gồm:

Độ chính xác cao: Sai số trong gia công khuôn mẫu thường chỉ cho phép trong khoảng ±0.005mm – ±0.01mm, đặc biệt trong ngành hàng không và thiết bị y tế.

Chất lượng bề mặt: Khuôn mẫu yêu cầu bề mặt nhẵn bóng để giảm chi phí hoàn thiện và nâng cao chất lượng sản phẩm cuối cùng.

Tốc độ gia công: Thời gian chế tạo khuôn mẫu càng ngắn, doanh nghiệp càng có lợi thế cạnh tranh.

Khả năng gia công vật liệu cứng: Khuôn mẫu thường được làm từ thép hợp kim, thép tôi cứng (HRC 45-60), đòi hỏi công nghệ gia công tiên tiến để đảm bảo tuổi thọ và độ chính xác của khuôn.

3. Công nghệ gia công khuôn mẫu truyền thống và hiện đại

Trước đây, gia công khuôn mẫu chủ yếu sử dụng các phương pháp tiện, phay cơ, mài, cắt dây, xung điện (EDM). Những phương pháp này có nhược điểm là:

→ Tốn nhiều thời gian lập trình và gá đặt.

→ Độ chính xác phụ thuộc nhiều vào tay nghề thợ vận hành.

→ Khó gia công các hình dạng phức tạp.

Ngày nay, với sự phát triển của công nghệ CNC, đặc biệt là máy phay CNC, các doanh nghiệp có thể sản xuất khuôn mẫu với độ chính xác cao, rút ngắn thời gian gia công và giảm sự phụ thuộc vào kỹ năng thủ công.

● Ứng dụng tự động hóa và trí tuệ nhân tạo (AI) trong máy phay CNC

Trí tuệ nhân tạo (AI) và tự động hóa giúp tối ưu hóa quá trình gia công, giảm sai số và nâng cao hiệu suất. Một số công nghệ nổi bật bao gồm:

AI hỗ trợ giám sát và điều chỉnh thông số cắt: Máy CNC có thể tự động nhận diện tình trạng dao cụ, vật liệu, nhiệt độ và rung động để điều chỉnh thông số cắt phù hợp.

Hệ thống thay dao tự động (ATC – Automatic Tool Changer): Giảm thời gian chết trong quá trình gia công, tăng hiệu suất sản xuất.

Kết nối IoT và giám sát từ xa: Cho phép doanh nghiệp theo dõi tình trạng máy móc theo thời gian thực, tối ưu hóa lịch trình bảo trì.

● Tích hợp phần mềm lập trình CAM hiện đại

Các phần mềm CAM như Mastercam, PowerMILL, HyperMILL giúp lập trình gia công hiệu quả, tối ưu hóa đường chạy dao và giảm thời gian lập trình. Một số tính năng quan trọng của CAM hiện đại bao gồm:

Mô phỏng 3D đường chạy dao: Giúp phát hiện lỗi trước khi gia công thực tế.

Tối ưu hóa gia công 5 trục: Cho phép gia công các hình dạng phức tạp với độ chính xác cao.

Hỗ trợ gia công tốc độ cao (HSM – High Speed Machining): Tăng tốc độ cắt gọt, giảm rung động và kéo dài tuổi thọ dao cụ.

II. XU HƯỚNG CÔNG NGHỆ PHAY CNC TRONG GIA CÔNG KHUÔN MẪU NĂM 2025

1. Ứng dụng tự động hóa và trí tuệ nhân tạo (AI) trong máy phay CNC

1.1. AI hỗ trợ giám sát và tối ưu quá trình gia công

Trí tuệ nhân tạo (AI) đang được tích hợp vào các hệ thống CNC để giám sát và tự động điều chỉnh các thông số gia công theo thời gian thực. Các thuật toán AI có thể:

→ Nhận diện tình trạng dao cụ: Dựa trên cảm biến rung động và lực cắt, hệ thống AI có thể phát hiện dấu hiệu mòn dao và đề xuất thay dao trước khi ảnh hưởng đến chất lượng gia công.

→ Điều chỉnh tốc độ cắt và bước tiến tự động: AI có thể phân tích vật liệu, độ sâu cắt, và nhiệt độ để đưa ra thông số tối ưu, giảm thiểu rung động và tăng độ chính xác.

→ Dự báo lỗi và bảo trì chủ động: Hệ thống giám sát có thể dự đoán lỗi dựa trên dữ liệu hoạt động, giúp doanh nghiệp thực hiện bảo trì trước khi xảy ra hỏng hóc nghiêm trọng.

1.2. Hệ thống thay dao tự động (ATC – Automatic Tool Changer)

Hệ thống ATC hiện nay không chỉ giới hạn ở việc thay dao nhanh, mà còn có thể kết hợp với AI để tự động nhận diện loại dao, tối ưu trình tự thay dao và giảm thiểu thời gian chết trong quá trình gia công.

1.3. Kết nối IoT và giám sát từ xa

Máy phay CNC thế hệ mới có thể được kết nối với mạng IoT để giúp doanh nghiệp:

→ Giám sát tình trạng máy móc theo thời gian thực thông qua điện thoại hoặc máy tính.

→ Tối ưu hóa lịch trình sản xuất dựa trên dữ liệu vận hành.

→ Giảm thiểu gián đoạn trong quá trình gia công nhờ cảnh báo sớm khi có lỗi xảy ra.

2. Tích hợp phần mềm lập trình CAM hiện đại

2.1. Vai trò của CAM trong gia công khuôn mẫu

Phần mềm CAM (Computer-Aided Manufacturing) đóng vai trò quan trọng trong việc lập trình đường chạy dao chính xác, giúp tận dụng tối đa hiệu suất của máy phay CNC. Các phần mềm như Mastercam, PowerMILL, HyperMILL, NX CAM đang ngày càng được cải tiến với các tính năng mới như:

→ Mô phỏng gia công 3D: Giúp phát hiện lỗi lập trình trước khi thực hiện cắt gọt thực tế.

→ Tối ưu hóa đường chạy dao: Hạn chế dao chạy không tải, rút ngắn thời gian gia công.

→ Hỗ trợ gia công tốc độ cao (HSM – High-Speed Machining): Giúp gia công bề mặt khuôn mịn hơn, giảm mòn dao.

2.2. Gia công 5 trục – xu hướng tất yếu trong khuôn mẫu

So với máy 3 trục truyền thống, máy phay CNC 5 trục đang trở thành lựa chọn tối ưu cho gia công khuôn mẫu nhờ vào khả năng:

→ Gia công các hình dạng phức tạp trong một lần gá đặt, giảm sai số giữa các lần gá.

→ Giảm thời gian gia công, tăng tốc độ sản xuất.

→ Tăng độ bền dao nhờ tối ưu góc cắt, giảm lực cắt tác động lên dao.

3. Tích hợp hệ thống làm mát và bù nhiệt tự động

3.1. Hệ thống làm mát thông minh

Gia công khuôn mẫu yêu cầu làm mát hiệu quả để duy trì độ chính xác. Hệ thống làm mát mới sử dụng:

→  Làm mát bằng dầu hoặc khí lạnh thay vì dung dịch làm mát thông thường, giúp giảm biến dạng nhiệt.

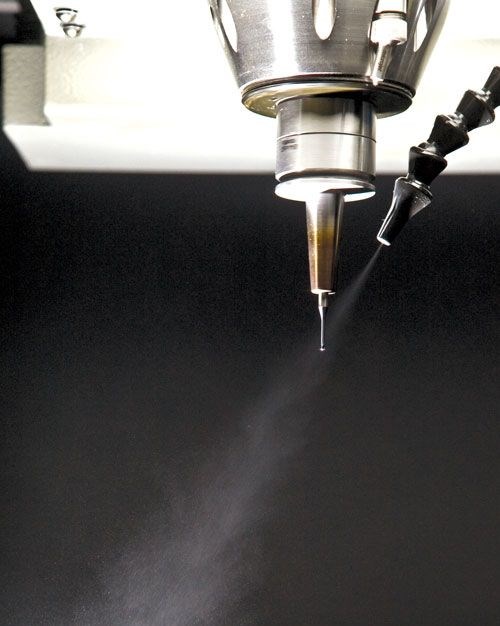

→  Hệ thống phun sương dầu bôi trơn (MQL – Minimum Quantity Lubrication) để giảm ma sát và nhiệt độ cắt.

3.2. Hệ thống bù nhiệt tự động

Nhiệt độ môi trường và nhiệt sinh ra trong quá trình cắt có thể làm biến dạng khung máy và chi tiết gia công. Công nghệ bù nhiệt tự động có thể:

→  Cảm biến nhiệt độ tích hợp giúp điều chỉnh bù sai số nhiệt độ theo thời gian thực.

→  Hệ thống điều chỉnh vị trí trục chính giúp duy trì độ chính xác cao.

4. Ứng dụng thực tế trong các dòng máy phay CNC nổi bật

Để minh họa rõ ràng hơn về xu hướng công nghệ phay CNC trong gia công khuôn mẫu năm 2025, chúng ta sẽ đi sâu vào phân tích ba dòng máy tiêu biểu: WELE, Shinzawa, Pinnacle. Đây đều là những thương hiệu uy tín, được các doanh nghiệp gia công cơ khí đánh giá cao nhờ tích hợp các công nghệ tiên tiến như AI, tự động hóa, gia công 5 trục, phần mềm CAM hiện đại và hệ thống bù nhiệt tự động.

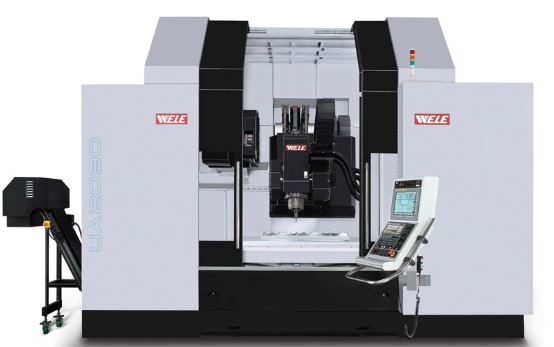

4.1. Máy phay CNC WELE – Lựa chọn tối ưu cho gia công khuôn mẫu chính xác cao

WELE là thương hiệu máy phay CNC cao cấp đến từ Đài Loan, nổi tiếng với độ cứng vững cao, độ chính xác vượt trội và khả năng gia công ổn định trong thời gian dài.

● Đặc điểm nổi bật:

Hệ thống dẫn hướng tuyến tính chính xác cao giúp giảm thiểu rung động, tăng độ bền dao cụ.
Trục chính tốc độ cao (12.000 – 15.000 vòng/phút), phù hợp với gia công khuôn mẫu có bề mặt phức tạp.
Công nghệ AI giám sát tình trạng dao cụ giúp tự động phát hiện và cảnh báo khi dao bị mòn.
Hệ thống làm mát bằng dầu giúp duy trì nhiệt độ ổn định, giảm biến dạng do nhiệt.
Tích hợp phần mềm CAM hiện đại giúp lập trình và tối ưu hóa đường chạy dao.

● Ứng dụng thực tế trong gia công khuôn mẫu:

→ Gia công khuôn nhựa chính xác cao cho ngành ô tô, y tế, điện tử.

→ Sản xuất khuôn đúc kim loại với độ hoàn thiện bề mặt tốt.

→ Gia công khuôn cắt dập yêu cầu độ cứng vững cao.

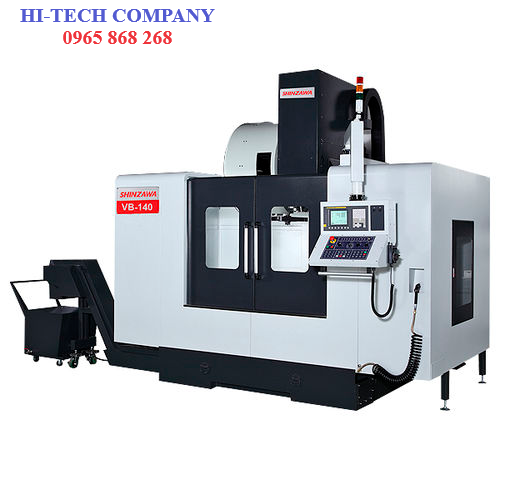

4.2. Máy phay CNC Shinzawa – Giải pháp bù nhiệt tự động, tăng độ chính xác

Shinzawa là thương hiệu máy CNC nổi bật của Nhật Bản, được đánh giá cao nhờ độ chính xác cực cao và khả năng ổn định lâu dài.

● Đặc điểm nổi bật:

Hệ thống bù nhiệt tự động, đảm bảo chi tiết không bị sai số do thay đổi nhiệt độ.
Trục chính mạnh mẽ (15.000 – 20.000 vòng/phút), hỗ trợ gia công tốc độ cao (HSC).
Hệ thống thay dao tự động (ATC) siêu nhanh, giúp giảm thời gian chết.
Giám sát quá trình gia công bằng IoT, có thể kết nối với điện thoại/máy tính để theo dõi từ xa.
Khả năng gia công chính xác đến 2 – 5 micron, phù hợp với khuôn mẫu phức tạp.

● Ứng dụng thực tế trong gia công khuôn mẫu:

→ Gia công khuôn ép nhựa yêu cầu độ chính xác tuyệt đối.

→ Chế tạo khuôn dập kim loại có biên dạng phức tạp.

→ Sản xuất linh kiện khuôn mẫu cho ngành hàng không, y tế.

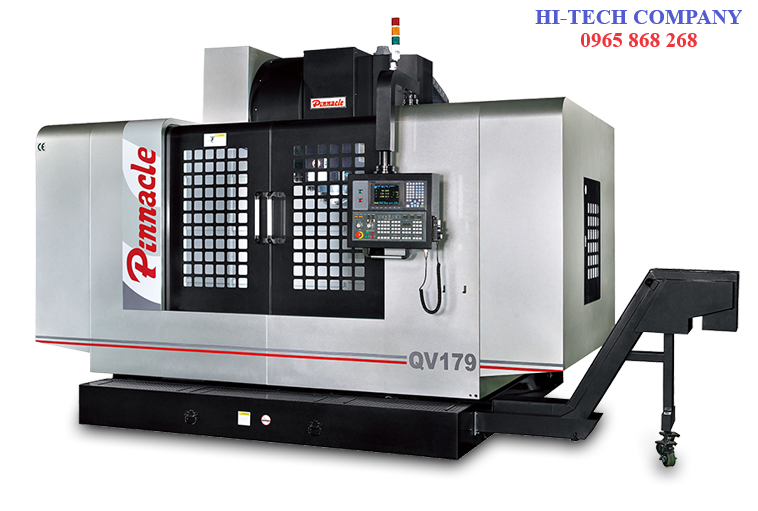

4.3. Máy phay CNC Pinnacle – Gia công 5 trục linh hoạt, tối ưu thời gian

Pinnacle là thương hiệu máy CNC nổi bật của Đài Loan, chuyên về dòng máy 5 trục, giúp gia công khuôn mẫu nhanh chóng và giảm thiểu số lần gá đặt.

● Đặc điểm nổi bật:

Hỗ trợ gia công 5 trục, phù hợp với khuôn mẫu có hình dạng phức tạp.
Tích hợp phần mềm CAM hiện đại, giúp lập trình dễ dàng và tối ưu đường chạy dao.
Hệ thống thay dao tự động 40 – 60 dao, tăng hiệu suất sản xuất.
Tích hợp cảm biến rung động và nhiệt độ, giúp giám sát và điều chỉnh thông số gia công theo thời gian thực.
Động cơ trục chính công suất lớn, giúp gia công hiệu quả cả thép cứng và hợp kim nhôm.

● Ứng dụng thực tế trong gia công khuôn mẫu:

→ Gia công khuôn mẫu 3D phức tạp như khuôn đúc áp lực, khuôn cao su.

→ Sản xuất khuôn đúc hợp kim nhôm, đồng, thép cứng.

→ Gia công linh kiện khuôn mẫu có bề mặt nghiêng, cong khó chế tạo bằng máy 3 trục.

III. Ứng dụng thực tế của các dòng máy CNC trong gia công khuôn mẫu

1. Các tiêu chí quan trọng khi chọn máy phay CNC cho gia công khuôn mẫu

 1.1. Độ chính xác và độ cứng vững của máy

● Khuôn mẫu thường yêu cầu độ chính xác cao (±2 - 5 micron), vì vậy máy phay CNC cần có kết cấu cứng vững để giảm thiểu biến dạng trong quá trình gia công.

● Ưu tiên các dòng máy có hệ thống dẫn hướng tuyến tính và vít me bi chính xác cao để đảm bảo độ ổn định.

● Cấu trúc thân máy bằng gang đúc nguyên khối sẽ giúp giảm rung động và nâng cao độ bền.

1.2. Công suất trục chính và tốc độ quay

● Gia công khuôn mẫu yêu cầu tốc độ trục chính cao (từ 12.000 – 20.000 vòng/phút) để đạt bề mặt gia công mịn, giảm thời gian đánh bóng.

● Nếu gia công vật liệu cứng như thép SKD11, SKD61, cần chọn máy có trục chính công suất lớn (15kW trở lên).

● Máy có hệ thống làm mát trục chính bằng dầu giúp duy trì nhiệt độ ổn định, giảm sai số do giãn nở nhiệt.

1.3. Số trục gia công (3 trục, 4 trục hay 5 trục?)

● Máy 3 trục: Phù hợp với các khuôn mẫu đơn giản, ít biên dạng phức tạp.

● Máy 4 trục: Hỗ trợ gia công các chi tiết có mặt nghiêng hoặc biên dạng đặc biệt mà máy 3 trục khó thực hiện.

● Máy 5 trục: Gia công hiệu quả các khuôn mẫu phức tạp như khuôn turbine, khuôn ép nhựa nhiều chi tiết, khuôn dập nóng, giúp giảm số lần gá đặt và tối ưu đường chạy dao.

1.4. Tích hợp công nghệ tự động hóa và AI

● Hệ thống thay dao tự động (ATC) giúp rút ngắn thời gian đổi dao, tăng năng suất sản xuất.

● Tích hợp AI giám sát dao cụ giúp phát hiện dao bị mòn và tự động điều chỉnh thông số cắt.

● Kết nối IoT giúp theo dõi tình trạng máy từ xa, giảm thời gian bảo trì.

1.5. Khả năng tích hợp phần mềm CAM

● Phần mềm CAM hiện đại như PowerMILL, HyperMILL, Mastercam giúp tối ưu hóa đường chạy dao, giảm thời gian lập trình.

● Máy CNC cần hỗ trợ đọc file NC đa dạng để tương thích với nhiều phần mềm CAM khác nhau.

● Mô phỏng gia công 3D giúp phát hiện lỗi lập trình trước khi gia công thực tế.

2. So sánh chi tiết ba dòng máy phay CNC nổi bật
