Thước Quang Máy Doa Ngang Model JSN-1L | JSN-5L

Thước quang máy Doa Ngang Model JSN-1L | JSN-5L:

Thước quang máy Doa ngang Model JSN-1L | JSN-5L là loại công cụ đo khoảng cách chiều dài bằng quang học được lắp trên máy doa và cả máy EDM,.. Thước quang hay tên gọi đầy đủ là Thước quang học với tên tiếng anh là “Linear Scale & Digital Readout”, là thiết bị quang học, thiết bị hiển thị thông số dịch chuyển hay hành trình dịch chuyển của máy móc cơ khí. Thước quang được sử dụng rộng rãi trong các loại phay, máy tiện, máy cắt dây, máy bắn điện, máy doa ngang, máy doa đứng, máy mài…Khi sử dụng thước quang giúp người vận hành máy căn chỉnh dễ dàng hơn, nhờ đó tăng độ chính xác trong gia công chế tạo chi tiết cơ khí. Ngày nay việc lắp đặt thước quang càng trở nên dễ dàng hơn vì chi phí đầu tư thước quang không cao, do đó đây thiết bị cần thiết phải trang bị trên các máy công cụ vạn năng để giúp người thợ kiểm soát được chất lượng đồng đều trong gia công chính xác…

Cấu tạo Thước quang máy Doa ngang Model JSN-1L | JSN-5L

Cấu tạo của Thước quang Jenix cho máy doa gồm có hai phần: Phần cố định và phần chuyển động của thước quang

Phần cố định Thước quang Jenix cho máy doa: gọi là thân thước

Thước chính – là một thước kính có bề mặt được chia ra hai phần riêng biệt.

Trên phần thứ nhất, dọc theo chiều dài của thước quang học có các vach đen xen kẽ các khoảng trắng một cách đều đặn.

Kích thước khoảng trắng bằng kích thước vạch đen. Đối với các thước kính dùng nguyên tắc cho ánh sáng qua thì vạch đen có tác dụng chắn sáng. Còn khoảng trắng là để cho ánh sáng xuyên qua. Còn đối với các thước kính dùng nguyên tắc phản xạ ánh thì trên bề mặt thước được mạ một lớp phản xạ ánh sáng, Sau đó các vạch được khắc trên đó bằng cách bóc lớp phản xạ ở phần được khắc đi.

Như vậy, trên thước sẽ còn lại các vạch phản xạ ánh sáng và các khoảng trắng. Khi có nguồn sáng, ánh sáng chiếu qua các khoảng trắng đi tới các bộ phận thu (photođiot hoặc phototransitor) đặt đối diện và tạo ra tín hiệu điện. Người ta thu các tín hiệu điện này rồi thông qua quá trình xử lý tín hiệu để nhận được các kết quả cần thiết.

Trên phần thứ hai có vạch mốc đánh dấu chuẩn “0”

Phần chuyển động của thước quang: gọi là đầu đọc hay mắt đọc

Để tạo ra sự thay đổi quang thông khi cho ánh sáng chiếu qua thước người ta thay đổi diện tích cản quang. Bằng cách sử dụng một tấm mặt nạ cho di chuyển tương đối trên bề mặt thước. Tấm mặt nạ này có cấu tạo như sau :

Trên mặt nạ có 4 ô cửa sổ, mỗi ô có các vạch khắc mà chiều rộng vạch khắc. Khoảng trắng và chu kỳ vạch khắc giống hệt trên thước kính. Nhưng khoảng cách giữa các ô không đều nhau mà bố trí sao cho khi áp mặt nạ lên trên thước các vạch khắc trên 4 ô của mặt nạ lệch pha nhau ¼ chu kỳ vạch khắc.

NGUYÊN LÝ HOẠT ĐỘNG CỦA THƯỚC QUANG JENIX

Thước quang Jenix model JSN là loại thước siêu mỏng “Ultra Slim” của Dongsahn Jenix, phạm vi đo của nó từ 50-450 mm trở lên do đó thích hợp để lắp cho những dòng máy hành trình nhỏ, không gian hẹp như máy doa, máy cắt dây, máy bắn điện,..

Thước quang máy Doa ngang Model JSN-1L | JSN-5L có nhiều ưu điểm như:

Độ chính xác cực kỳ cao

Được sản xuất trên dây chuyền công nghệ cao của Dong Sahn Jenix Hàn Quốc

Lắp đặt và vận hành dễ dàng.

Được thiết kế bằng kim loại chịu lực, độ bền bỉ lâu dài.

Một số lưu ý khi lựa chọn thước quang học cho máy Doa (Máy doa đứng, máy doa ngang)

Lựa chọn thước quang theo hành trình của máy

Ngoài ra trên thị trường còn có các thước Quang

Thước quang Delos sản xuất tại Trung Quốc

Thước quang Sino sản xuất tại Trung Quốc

Thước quang Sinpo sản xuất tại Trung Quốc

Thước quang Soni sản xuất tại Nhật Bản

Thước quang Mitutoyo sản xuất tại Nhật Bản

Thước quang Fagor sản xuất tại Tây Ban Nha

Thước quang Heidenhain sản xuất tại Đức

Thước quang sản xuất tại Đài Loan chất lượng tốt hơn thước quang sản xuất tại Trung Quốc…

Thước quan sản xuất tại Đức giá đắt hơn thước quang sản xuất tại Nhật.

Thước quang sản xuất tại Nhật đắt hơn rất nhiều thước quang Jenix, nhưng chất lượng không chênh lệch nhiều…

Thước quang sản xuất tại Hàn Quốc đắt hơn thước quang sản xuất tại Trung Quốc, nhưng chất lượng tốt hơn thước quang Trung Quốc rất nhiều.

Thước quan Trung Quốc là thước quang giá rẻ, chất lượng kém nhất trong các dòng thước quang nói trên

Lựa chọn thước quang của nhà sản xuất và nhà cung cấp uy tín. (Thước quang học Jenix Hàn Quốc là nhà sản xuất có uy tín lâu năm, chất lượng đã được kiểm nghiệm thực tế)

Lựa chọn thước quang theo độ phân giải hay độ chính xác. Thước đo quang học Jenix cho máy Doa có độ phân giải thường dùng là 1L (1µm) và 5L (5µm)

Thước đo quang học Jenix model JSN là loại thước kiểu Ultra Slim (Siêu mỏng) của Dong Sahn Jenix. Nó chuyên dụng để đo khoảng cách chiều dài từ 50 – 450 mm

Thước quang Jenix cho máy Doa JSN-1L, JSN-5L: 150mm, thước quang 200mm, thước quang 250mm, thước quang 300mm, thước quang 350mm, thước quang 400mm, thước quang 500mm, thước quang 600mm, thước quang 700mm, thước quang 800mm, thước quang 900mm, thước quang 1000mm, thước quang 1100mm, thước quang 1200mm, thước quang 1300mm, thước quang 1400mm,…

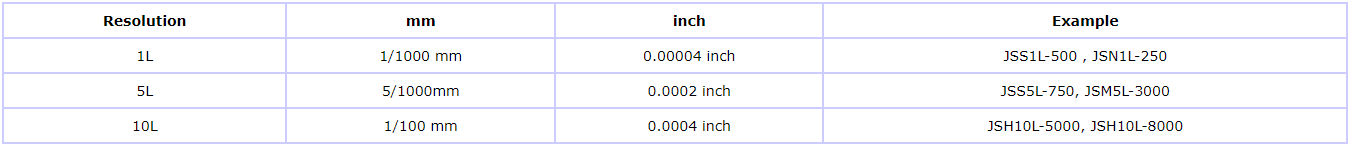

Độ chính xác / Độ phân giải của thước quang Jenix Cho máy Doa

Giống như thước quang Jenix cho máy tiện, Thước quang jenix cho máy phay,.. thước quang Jenix cho máy doa cũng sử dụng độ chính xác 1L và 5L là chủ yếu.

Thông số lắp đặt của thước quang Jenix cho máy Doa Model JSN-1L, JSN-5L

Công ty chúng tôi chuyên cung cấp các loại công cụ đo quang học như thước quang cho máy tiện; thước quang cho máy phay và máy mài; Thước Quang Jenix cho máy EDM, máy doa, Thước đo quang học Jenix, Thước quang học Jenix Hàn Quốc, lắp đặt thước quang học Jenix, Lựa chọn thước quang học, … mọi thông tin về thước quang Jenix cho máy Doa vui lòng liên hệ: Công Ty TNHH Giải Pháp Và Thiết Bị Hi-Tech - hitech@thietbihitech.com.vn. Hotline: 0965 868 268
