MÁY CẮT DÂY CNC ARISTECH

Máy cắt CNC là gì?

Máy cắt dây CNC ARISTECH được biết đến là một dạng máy cắt CNC được hoạt động dựa trên sự điều khiển hoàn toàn tự động thông qua hệ thống máy tính thông minh. Trong đó, các bộ phận của máy đã được lập trình tự động theo các sự kiện nối tiếp nhau với tỷ lệ định trước để có thể tạo ra sản phẩm có hình dạng và kích thước đúng với mong muốn của người dùng. Máy cắt dây CNC có thể gia công chính xác và tinh vi các bề mặt có độ phức tạp cao.

Máy cắt dây CNC ARISTECH được hoạt động theo nguyên lý là bắn phá các chi tiết để tách vật liệu ra bởi nhiệt năng sinh ra rất lớn khi ta đưa hai điện cực lại gần nhau. Trong hai điện cực này, một điện cực đóng vai trò là công cụ và điện cực kia đóng vai trò là phôi trong quá trình gia công.

Nguyên lý hoạt động của máy cắt dây CNC

Cắt dây CNC bằng tia lửa điện là một hình thức gia công đặc biệt. Thay vì sử dụng các điện cực dạng thỏi có hình dạng phức tạp, trong máy cắt dây CNC tia lửa, điện cực là một sợi đơn với đường kính dây từ 0,1 đến 0,3mm. Dây này được quấn liên tục và theo một biên dạng nhất định, cắt các bề mặt 2D và 3D phức tạp.

Chuyển động của dây cắt được điều khiển theo một đường bao nằm trong hệ tọa độ XY. Thông thường, bàn được điều khiển CNC để tạo ra chuyển động theo hướng X và Y. Chuyển động được kiểm soát này tạo thành một đường liên tục với độ chính xác khoảng 0,001 mm và chuyển động này phải được lập trình bằng các bộ phận. Phần mềm CAD/ CAM với mô-đun cho máy cắt dây. Lập trình thủ công cũng có thể thực hiện được đối với các ứng dụng đơn giản.

Dây cắt được dẫn hướng qua hai thanh dẫn kim cương. Tùy theo đường kính của dây mà đường kính trong của lỗ dẫn hướng có giá trị thích hợp. Thường thì nhà cung cấp gửi kèm theo máy chính một số bộ hướng dẫn phù hợp với một số kích cỡ đường kính dây. Có một số khác biệt giữa gia công điện cực thỏi và gia công cắt dây cnc, như sau:

Xử lý bằng điện cực thỏi sử dụng dầu làm chất điện môi, trong khi cắt dây tia lửa điện, nước khử khoáng được sử dụng.
Khi gia công bằng điện cực dạng thỏi, sự phóng điện xảy ra giữa đầu điện cực và chi tiết gia công, còn khi gia công bằng dây cắt thì sự phóng điện xảy ra giữa mặt bên của dây cắt và chi tiết gia công.
Vùng phóng điện khi gia công bằng điện cực dạng thỏi bao gồm mặt đầu và góc của điện cực. Trong khi đó vùng phóng điện của quá trình gia công bằng máy cắt dây CNC chỉ bao gồm mặt thứ 180 của dây cực khi nó tiếp cận để cắt chi tiết gia công.

Cấu tạo máy cắt dây CNC

Một máy cắt dây CNC có cấu tạo gồm 4 phần chính như sau:

Hệ thống cơ khí gồm thân máy, bàn máy, hệ thống dẫn dây, thực hiện nhiệm vụ cắt phôi theo bản vẽ.
Hệ thống điện môi gồm thùng chứa điện môi, hệ thống lọc, hệ thống trao đổi ion.
Hệ thống phóng điện gồm tủ điện nguồn, bo mạch phóng điện, bộ nguồn phóng điện.
Hệ thống điều khiển số CNC là nơi điều khiển chương trình cắt của máy.

Hệ thống cơ khí của máy cắt dây CNC thường được cấu tạo bởi những bộ phận thân đế, khung sườn máy thường được làm bằng gang nặng, có độ cứng vững cao; các trục truyền động của máy; bàn gá phôi; phần lô quấn dây và bộ phận dây dẫn; thước quang và các bộ phận phụ như bơm dầu nhớt, đầu dẫn pulley, cover…

Phần lớn các máy cắt dây đời mới đều đều trang bị hệ thống xỏ dây tự động (Auto wire threading – AWT)

Khung sườn máy cắt dây thông thường có 2 loại dựa theo băng trượt của các trục chuyển động, là loại sườn máy dùng rãnh V (V shape) và loại sườn máy dùng ốp trượt tuyến tính.

Hệ thống điều khiển số CNC gồm có máy tính điều khiển chương trình, bảng điện, các bo mạch điều khiển, biến áp nguồn đầu vào, biến tần điều khiển lô quấn dây. Máy tính điều khiển chương trình là cụm máy tính gồm màn hình và CPU, trong đó thường có gắn card điều khiển chương trình cắt dây như HL, HF, autocut. Tại đây, người vận hành có thể sử dụng thiết kế bản vẽ, lập trình đường cắt cho máy.

Ứng dụng máy cắt dây CNC trong gia công cơ khí

Máy cắt dây CNC có thể gia công nhiều dạng bề mặt phức tạp với độ chính xác cao như:

Gia công lỗ trong khuôn đột, khuôn ép kim loại…
Gia công điện cực cho máy xung EDM
Dùng cắt các đường biên dạng phức tạp như biên dạng cam, biên dạng thân khai của bánh răng, biên dạng spline…
Cắt các mặt ba chiều, như các bề mặt bánh răng nghiêng, cánh tuabin, khối dạng nón, chi tiết xoắn ốc, parabol…

MÁY CẮT DÂY ARISTECH

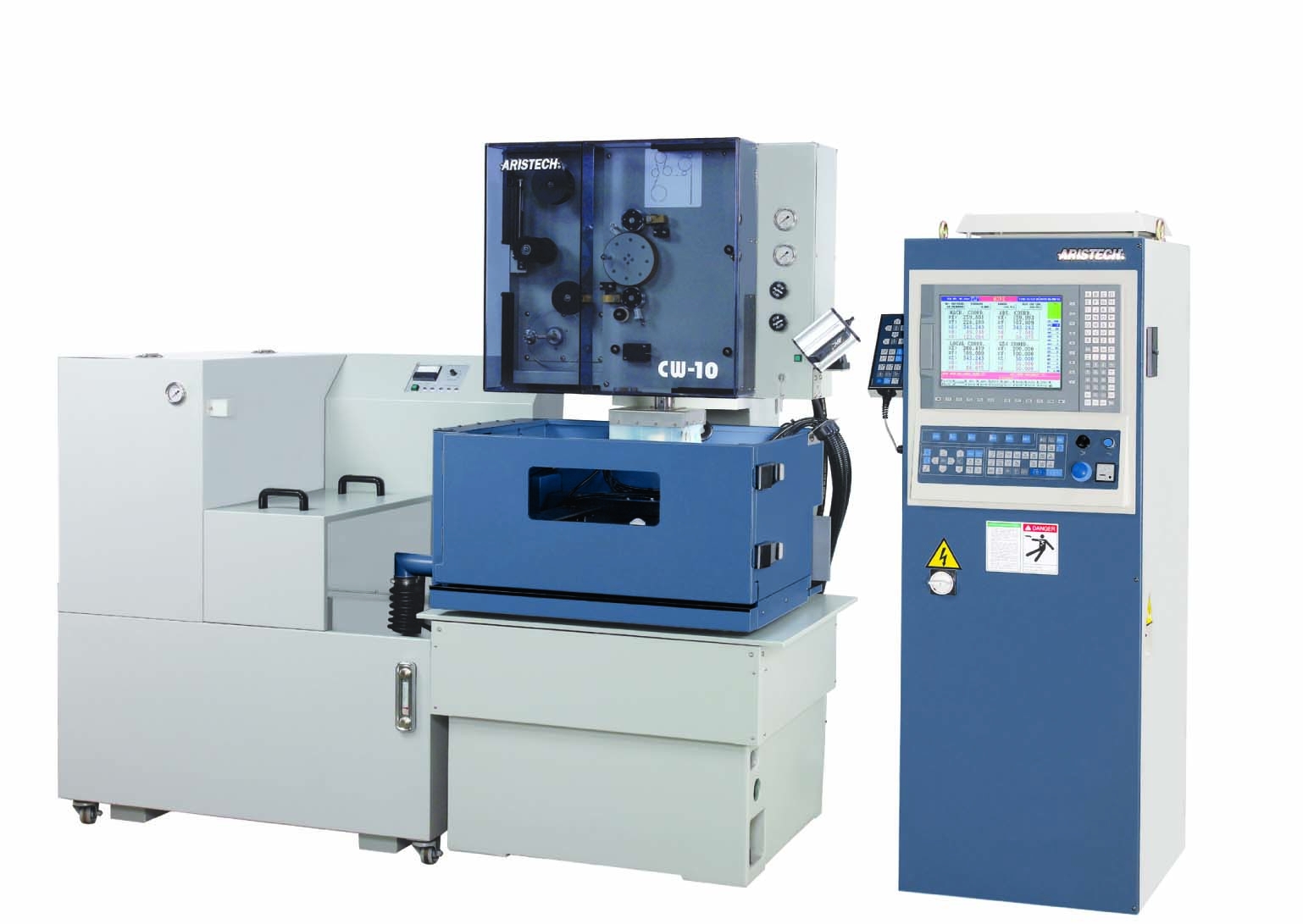

1. MÁY CẮT DÂY ARISTECH CW-10

ĐẶC TÍNH MÁY CẮT DÂY ARISTECH CW-10

- Được trang bị hệ thống cấp dây bán tự động, phạm vi dây đồng thau đường kính từ Φ 0,20 ~ Φ 0,30mm và bể làm việc kiểu chìm.

- Với hệ thống kiểm soát độ dẫn điện tự động và hệ thống nước làm mát cung cấp điều kiện điện môi tốt nhất cho việc cắt dây (loại chìm).

- Với động cơ AC Servo được gắn trực tiếp vào trục vít me và sử dụng các cách dẫn hướng tuyến tính cho các trục X, Y, U, V, Z, thu được độ chính xác cao của vị trí và khả năng lặp lại, đồng thời các chuyển động đã được hiệu chỉnh bằng phép đo laze.

- Đầu trục U, V được thiết kế để có độ cứng và độ ổn định cao, đảm bảo cắt côn có độ chính xác cao.

- Sử dụng bàn làm việc bằng thép không gỉ với thiết kế mặt trượt điều chỉnh, có thể gắn các hình dạng và kích thước khác nhau của phôi để gia công.

- Được trang bị bộ lọc tốt và hệ thống xử lý nhựa trao đổi ion để đảm bảo nước trong và ba máy bơm áp suất cao được thiết kế để cung cấp dòng chất lỏng không bụi mạnh mẽ.

- Thân máy được làm từ gang Meehanite được xử lý nhiệt và giảm ứng suất chất lượng cao cho độ ổn định và độ cứng vượt trội.

- Được trang bị hệ thống cấp dây bán tự động mà cánh tay dưới có thiết bị cắt dây kiểu tia nước.

THÔNG SỐ KỸ THUẬT ĐẶC TÍNH MÁY CẮT DÂY ARISTECH CW-10

THÔNG SỐ KỸ THUẬT MÁY CẮT DÂY ĐÔNG ARISTECH	CW-10
Phương pháp gia công	Chìm trong nước hoặc phun tưới nguội
Kích thước phôi lớn nhất (WxDxH)(mm)	680x420x150
Trọng lương phôi lớn nhất	250kg
Hành trình trục X,Y	300x200 (mm)
Hành trình trục Z	150 (mm)
Hành trình trục U, V	±30, ±30 mm
Bước tiến trục X-Y	Tối đa 900mm / phút
Drive motor (X, Y, U, V)	Động cơ Servo AC
Đường kính dây ( standard)	ø0,25mm (ø0,15 - 0,3)
Độ Căng dây	200-2500gf
Tốc độ cấp dây	0-15m / phút
Độ nhám bề mặt tốt nhất sau gia công	Ra0,65 lm
Góc côn lớn nhất	±15 ° / 80
Trọng lương tối đa cuộn dây	6kg
Kích thước bên trong thùng làm việc (WxDxH)(mm)	(S) 850x573x375 (F) 920x573x400
Trọng lượng máy	1500kg

2. MÁY CẮT DÂY ARISTECH DW-35

ĐẶC TÍNH MÁY CẮT DÂY ARISTECH DW-35

- Là dòng máy cắt dây nhanh EDM đầu tiên được sản xuất tại Đài Loan. Máy phù hợp cắt các vật liệu siêu cứng và các khuôn mẫu có kích thước, hình dạng phức tạp. Đặc biệt nó tiêu hao rất ít điện và nguyên vật liệu.

- Trục X,Y được trang bị vít me bi, có phản hồi và hiển thị bằng thước quang hiển thị số. Động cơ điều khiển sử dụng động cơ bước (hoặc động cơ servo AC), cho điều khiển dịch chuyển bàn chính xác.

- Hệ thống cuốn dây, lấy dây căng dây tự động cho hiệu quả cao khi thao tác dễ dàng. Đầu phun nhiều lỗ giúp lưu tốt dung dịch chất điện môi.

- Thân máy bằng gang đúc cho độ cứng vững cao, Bàn máy được đúc bằng Gang MEEHANITE cho độ ổn định và bền khi sử dụng.

- Bộ điều khiển sử dụng máy tính công nghiệp, Nên lập trình & chỉnh sửa. chỉnh sửa trực tuyến. không chỉnh sửa mã, chỉnh sửa mã 3b, (chuyển đồ họa) dễ hiểu & vận hành.

THÔNG SỐ KỸ THUẬT MÁY CẮT DÂY ARISTECH DW-35:

THÔNG SỐ KỸ THUẬT MÁY CẮT DÂY ARISTECH	ĐƠN VỊ	DW-35
Kích thước làm việc của máy (W × D × H)	mm	930 × 530 × 550
Kích thước bàn làm việc ( X × Y)	mm	690 × 430
Hành trình trục X × Y	mm	450 × 350
Hành trình trục Z (bằng motor AC)	mm	400
Hành trình trục U × V ( dưới 50mm H)	mm	30 × 30
Chiều dày lớn nhất của phôi gia công	mm	400
Kích thước lớn nhất của phôi gia công (W × D × H)	mm	400 × 350 × 400
Trọng lượng lớn nhất của phôi gia công	Kg	250
Hành trình tang cuốn dây	mm	180
Kích thước dây	mm	Ø 0,18
Góc côn lớn nhất máy có có thể gia công	Độ	6 độ với phôi có chiều cao dưới 50mmm
Kích thước đóng kiện máy (W × D × H)	mm	1685 × 1152 × 2050
Trọng lượng máy	Kg	1650

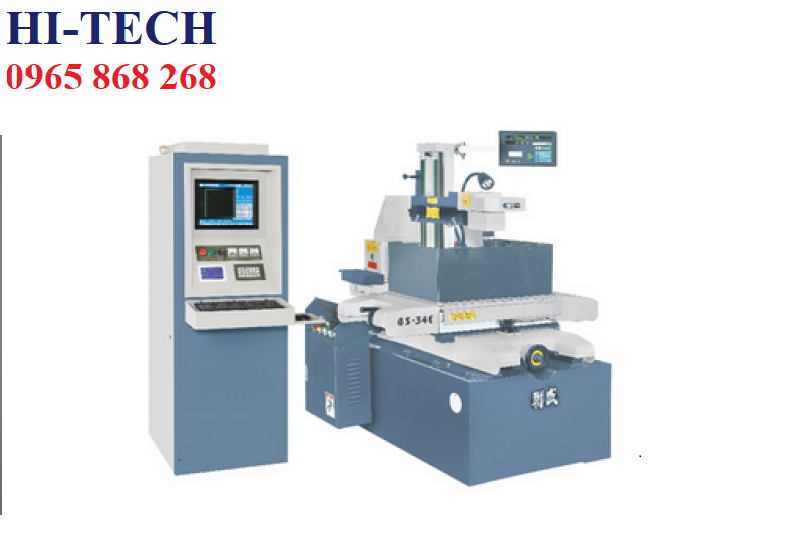

3. MÁY CẮT DÂY ARISTECH BS-45

ĐẶC TÍNH MÁY CẮT DÂY ARISTECH BS-45

- Hệ thống cuốn dây, lấy dây căng dây tự động cho hiệu quả cao khi thao tác dễ dàng. Đầu phun nhiều lỗ giúp lưu tốt dung dịch chất điện môi.

- Thân máy bằng gang đúc cho độ cứng vững cao, Bàn máy được đúc bằng Gang MEEHANITE cho độ ổn định và bền khi sử dụng.

THÔNG SỐ KỸ THUẬT MÁY CẮT DÂY ARISTECH BS-45:

THÔNG SỐ KỸ THUẬT MÁY CẮT DÂY ARISTECH	ĐƠN VỊ	BS-45
Kích thước làm việc của máy (W × D × H)	mm	920 × 650 × 500
Kích thước bàn làm việc ( X × Y)	mm	780 × 510
Hành trình trục X × Y	mm	500 × 400
Hành trình trục Z (bằng motor AC)	mm	400
Hành trình trục U × V ( dưới 50mm H)	mm	-
Chiều dày lớn nhất của phôi gia công	mm	400
Kích thước lớn nhất của phôi gia công (W × D × H)	mm	500 × 400 × 400
Trọng lượng lớn nhất của phôi gia công	Kg	400
Hành trình tang cuốn dây	mm	180
Kích thước dây	mm	Ø 0,18
Góc côn lớn nhất máy có có thể gia công	Độ	6 độ với phôi có chiều cao dưới 50mmm
Kích thước đóng kiện máy (W × D × H)	mm	1750 × 1250 × 1700
Trọng lượng máy	Kg	1700

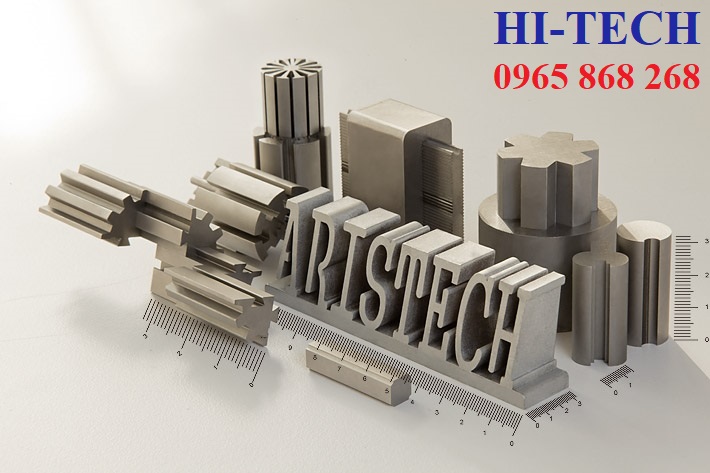

MỘT SỐ HÌNH ẢNH SẢN PHẨM GIA CÔNG TRÊN MÁY CẮT DÂY ARISTECH

VIDEO MÁY CẮT DÂY ARISTECH

Máy cắt dây ARISTECH được ứng dụng rộng rãi trong ngành cơ khí chính xác, chế tạo máy, sản xuất ô tô, xe máy, hàng không, điện tử, y tế… Trong vài chục năm trở lại đây, máy cắt dây đã được cải tiến với nhiều công nghệ vượt bậc, giúp gia công chính xác và nhanh chóng hơn rất nhiều.

Tư vấn kỹ thuật máy cắt dây MOLYBDENUM (môlipđen) ARISTECH, Máy cắt dây đồng ARISTECH, CNC Wire Cut E.D.M, Quý Khách hàng vui lòng liên hệ với công ty chúng tôi theo địa chỉ như sau:

Công Ty TNHH Giải Pháp Và Thiết Bị Hi-Tech

ĐT: 0965 868 268 Email: hitech@thietbihitech.com.vn
