BÀN GIAO MÁY PHAY DOA NGANG TA-CHEN TC-CB85A

BÀN GIAO MÁY PHAY DOA NGANG TA-CHEN TC-CB85A

BÀN GIAO MÁY PHAY DOA NGANG TC-CB85A CHO KHÁCH HÀNG TẠI QUÃNG NGÃI

Máy phay doa ngang TC-CB85A được sản xuất bởi hãng Ta-Chen Đài Loan và được khách hàng tin dùng và sử dụng nhiều tại Việt Nam. Công Ty TNHH Giải Pháp Và Thiết Bị Hi-Tech chúng tôi là đơn vị đại diện, nhập khẩu trực tiếp và phân phối chính thức máy phay doa ngang của hãng Ta-Chen Đài Loan tại Việt Nam.

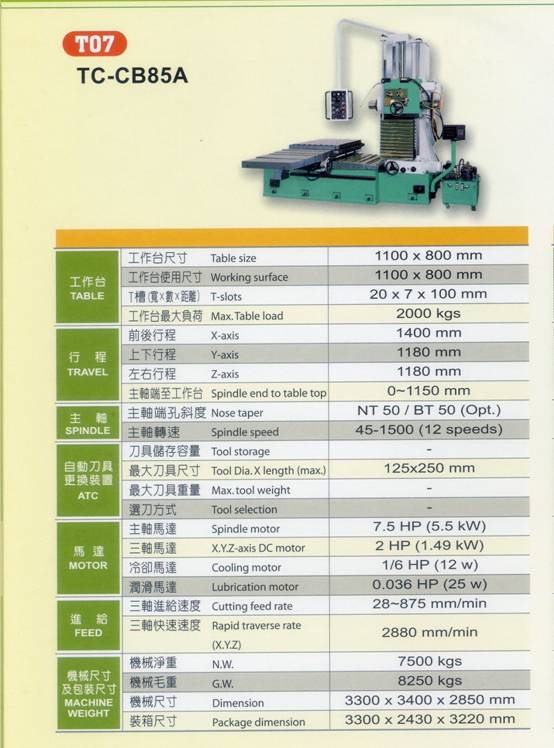

THÔNG SỐ KỸ THUẬT MÁY PHAY DOA NGANG TA-CHEN TC-CB85A

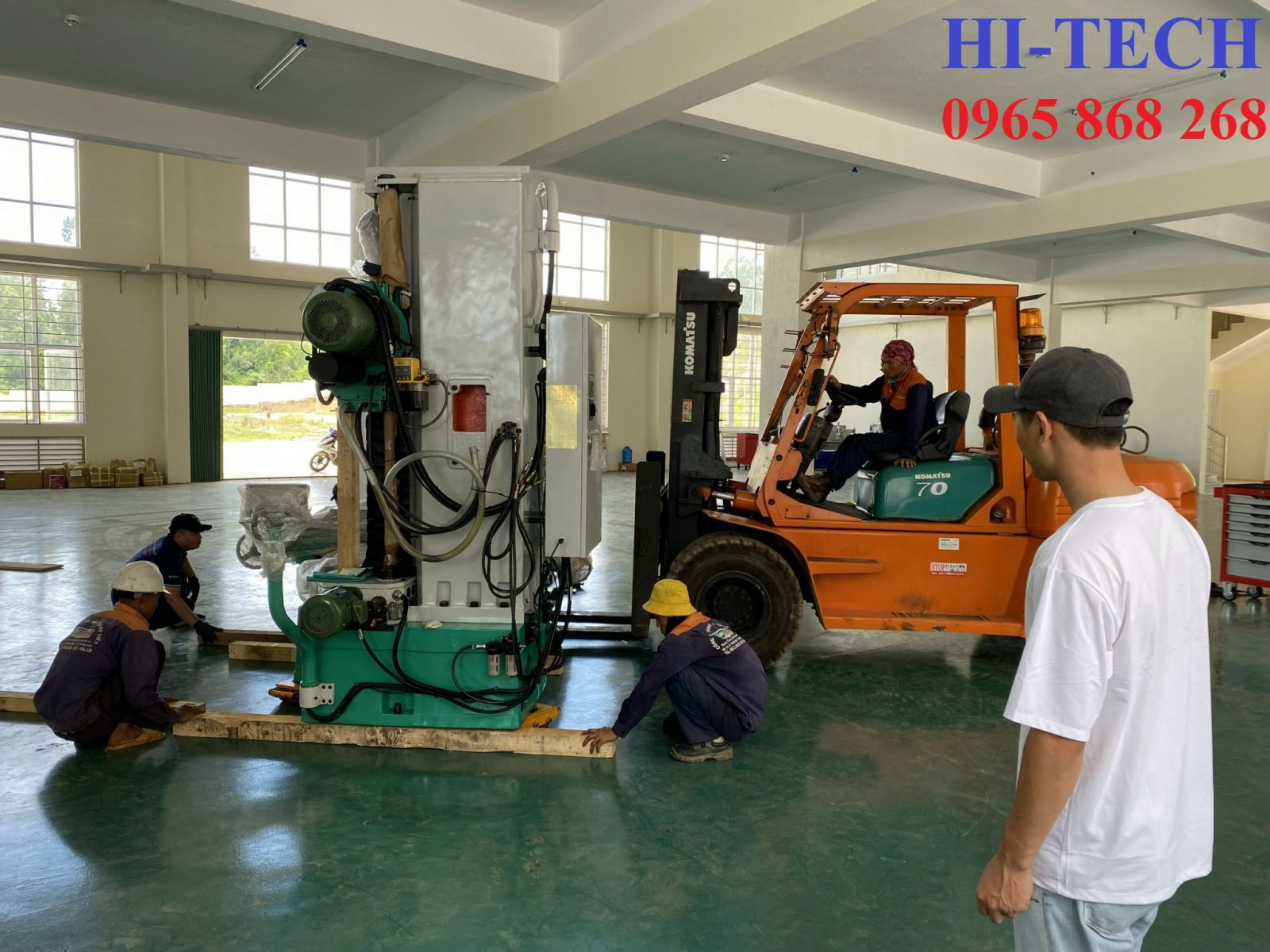

SAU ĐÂY LÀ MỘT SỐ HÌNH ẢNH CUNG CẤP VÀ BÀN GIAO MÁY PHAY DOA NGANG TC-CB85A

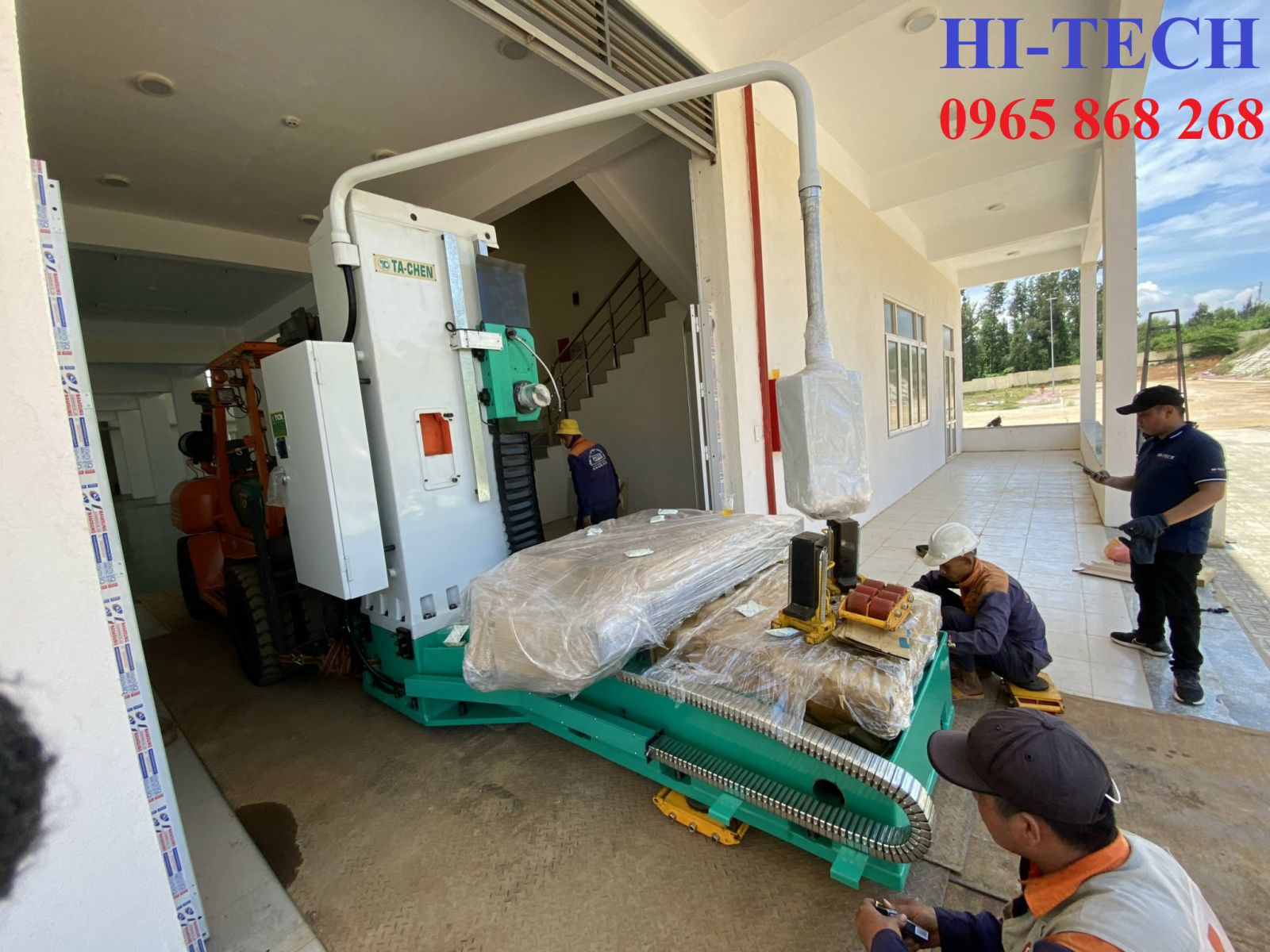

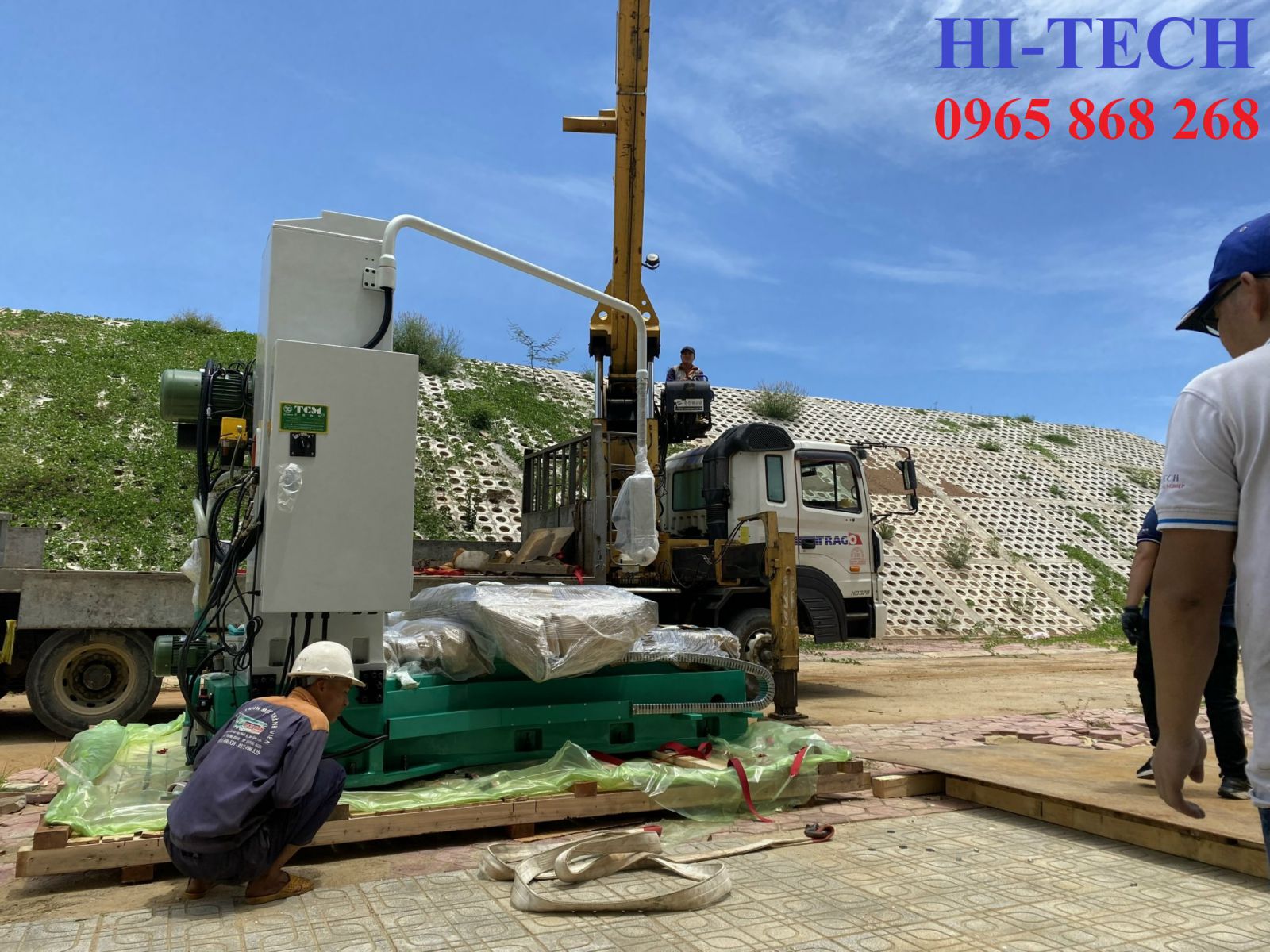

Bàn giao máy phay doa ngang TC-CB85A: Công ty Hi-Tech đã bàn giao máy phay doa ngang Ta-Chen TC-CB85A mới 100%, nhập khẩu nguyên kiện với đầy đủ phụ kiện kèm theo máy. Khách hàng kiểm tra tổng thể máy và ký nhận biên bản giao nhận trước khi đưa vào lắp đặt và hướng dẫn sử dụng máy.

Hướng dẫn sử dụng máy phay doa ngang

TC-CB85A

Nguyên tắc khi sử dụng máy:

Khi mở máy

+ Kiểm tra nguồn điện

+ Kiểm tra chiều quay trục chính xem đấu điện đúng pha hay không, ngoài ra có thể kiểm tra bằng cách điều chỉnh cần gạt nâng hạ đầu trục phay ngang lên xuống theo chiều trục Y (+Y là đầu trục chính sẽ đi lên,-Y là đầu trục chính đi xuống).

+ Kiểm tra hệ thống làm mát, hệ thống bôi trơn

+ Kiểm tra hệ thống dẫn khí để thay đổi đầu NT trên trục chính

+ Kiểm tra cơ cấu hộp số của máy trước khi cho trục chính quay

+ Cho trục chính quay và chạy không tải

+ Điều chỉnh bàn máy chạy theo phương dọc, ngang, lên hoặc xuống(trục chính)

+ Lưu ý không thay đổi tốc độ trục chính khi trục chính đang quay

Khi tắt máy

+ Lùi bàn máy ra khỏi phôi và nâng trục chính lên khỏi phôi

+ Tắt trục chính, nhấn nút stop

+ Tắt công tắc chính của máy

Các bước vận hành máy Phay Doa Ngang

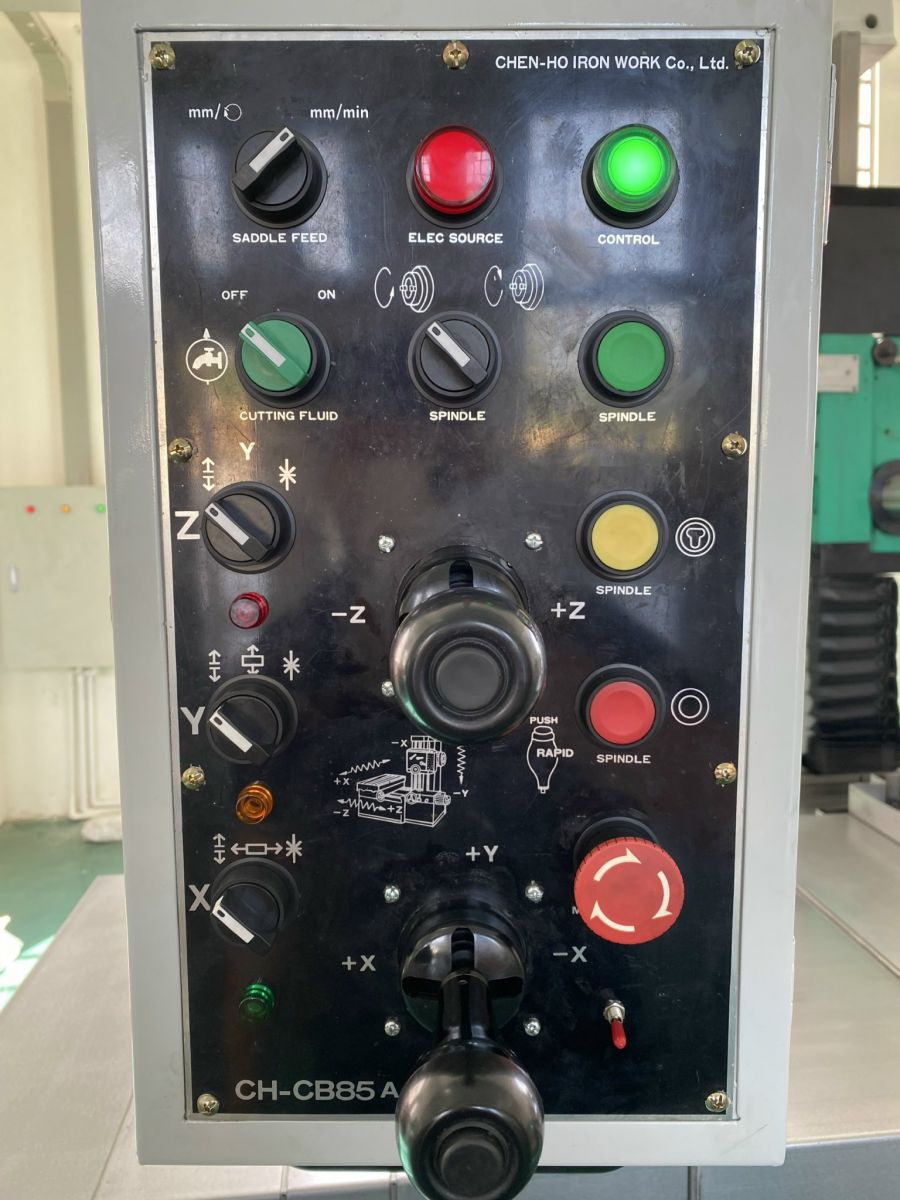

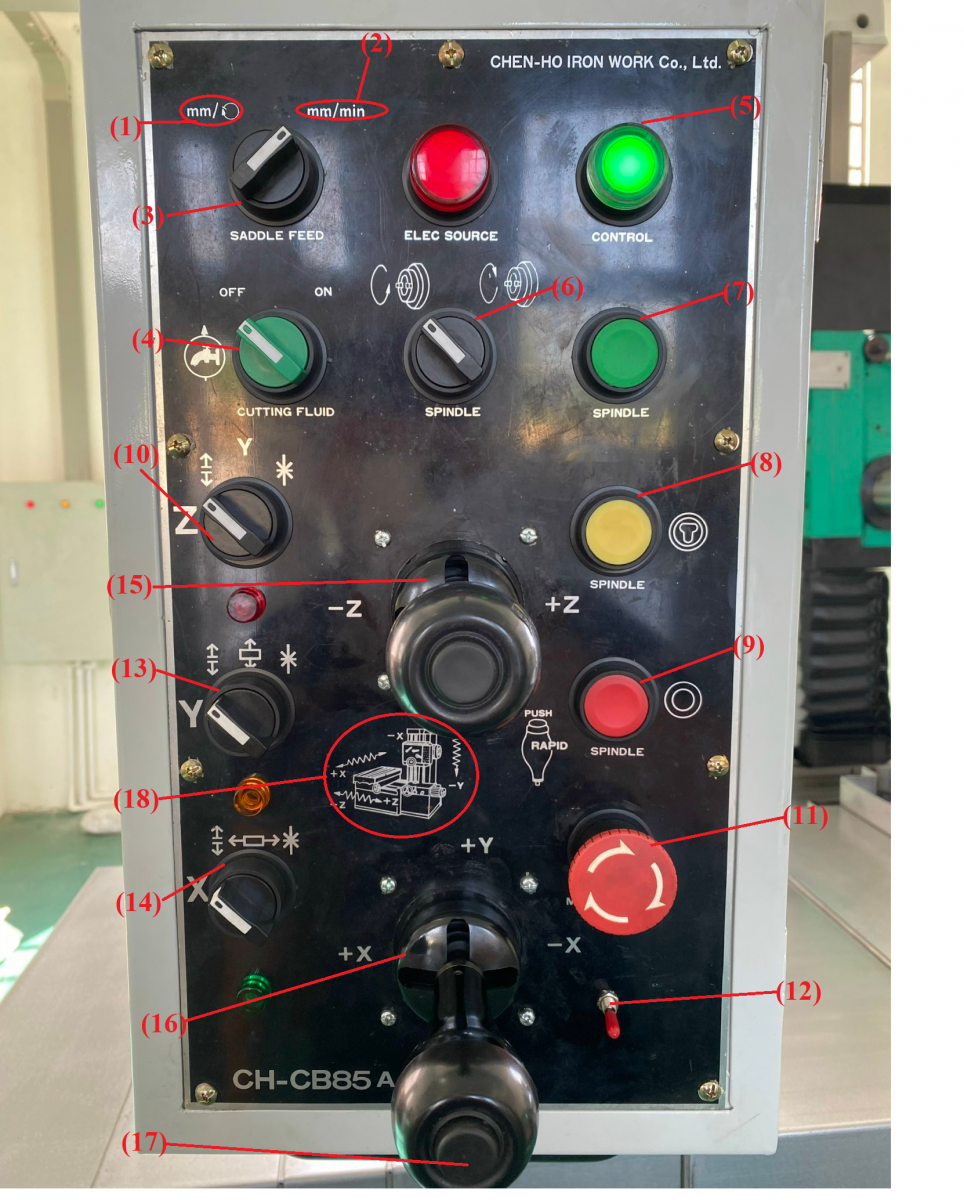

Bảng điều khiển

(1): Tốc độ trục chính chạy theo mm trên vòng

(2) Tốc độ trục chính chạy theo mm trên phút

(3): Nút chuyển đổi tốc độ trục chính từ vòng sang phút và ngược lại

(4): Nút bật, tắt nước làm mát

(5): Đèn báo hiệu nguồn đã được bật hay chưa

(6): Nút xoay chuyển đổi chiều quay trục chính ( không chuyển đổi chiều quay khi trục chính chưa dừng hẳn)

(7): Nút khởi động trục chính quay

(8): Nút khởi động trục chính quay ( Ấn giữ thì trục chính mới quay, hoặc nhấp để kiểm tra chiều quay trục chính, có thể nói chế độ này ít sử dụng trong gia công)

(9): Nút ấn dừng trục chính

(10): Nút xoay chạy tự động trục Z (lưu ý: chỉ khi xoay hết về sang trái mới là chế độ chạy tự động, chế độ ở giữa sẽ là khoá mềm trục Z (khoá chạy tự động nhưng vẫn quay tay được), chế độ xoay hết sang phải là khoá cứng trục Z (khoá chạy tự động kể cả quay tay).

(11): Nút ấn Stop ( Dừng khẩn cấp)

(12): Nút bật,tắt hệ thống dẫn khí ( chỉ sử dụng cho nhu cầu lắp đặt dao lên trục chính và phải tắt khi cho trục chính quay, chắc chắn khi trục chính đang quay không được mở hệ thống dẫn khí)

(13): Nút xoay chạy tự động trục Y (lưu ý: chỉ khi xoay hết về sang trái mới là chế độ chạy tự động, chế độ ở giữa sẽ là khoá mềm trục Y (khoá chạy tự động nhưng vẫn quay tay được), chế độ xoay hết sang phải là khoá cứng trục Y (khoá chạy tự động kể cả quay tay).

(14): Nút xoay chạy tự động trục X (lưu ý: chỉ khi xoay hết về sang trái mới là chế độ chạy tự động, chế độ ở giữa sẽ là khoá mềm trục X (khoá chạy tự động nhưng vẫn quay tay được), chế độ xoay hết sang phải là khoá cứng trục X (khoá chạy tự động kể cả quay tay).

(15): Cần gạt chạy tự động của trục Z

(16): Cần gạt chạy tự động của trục X,Y

(17): Nút ấn trên cần gạt để chạy rapid

(18): Sơ đồ hướng di chuyển của các trục trên máy Phay Doa Ngang

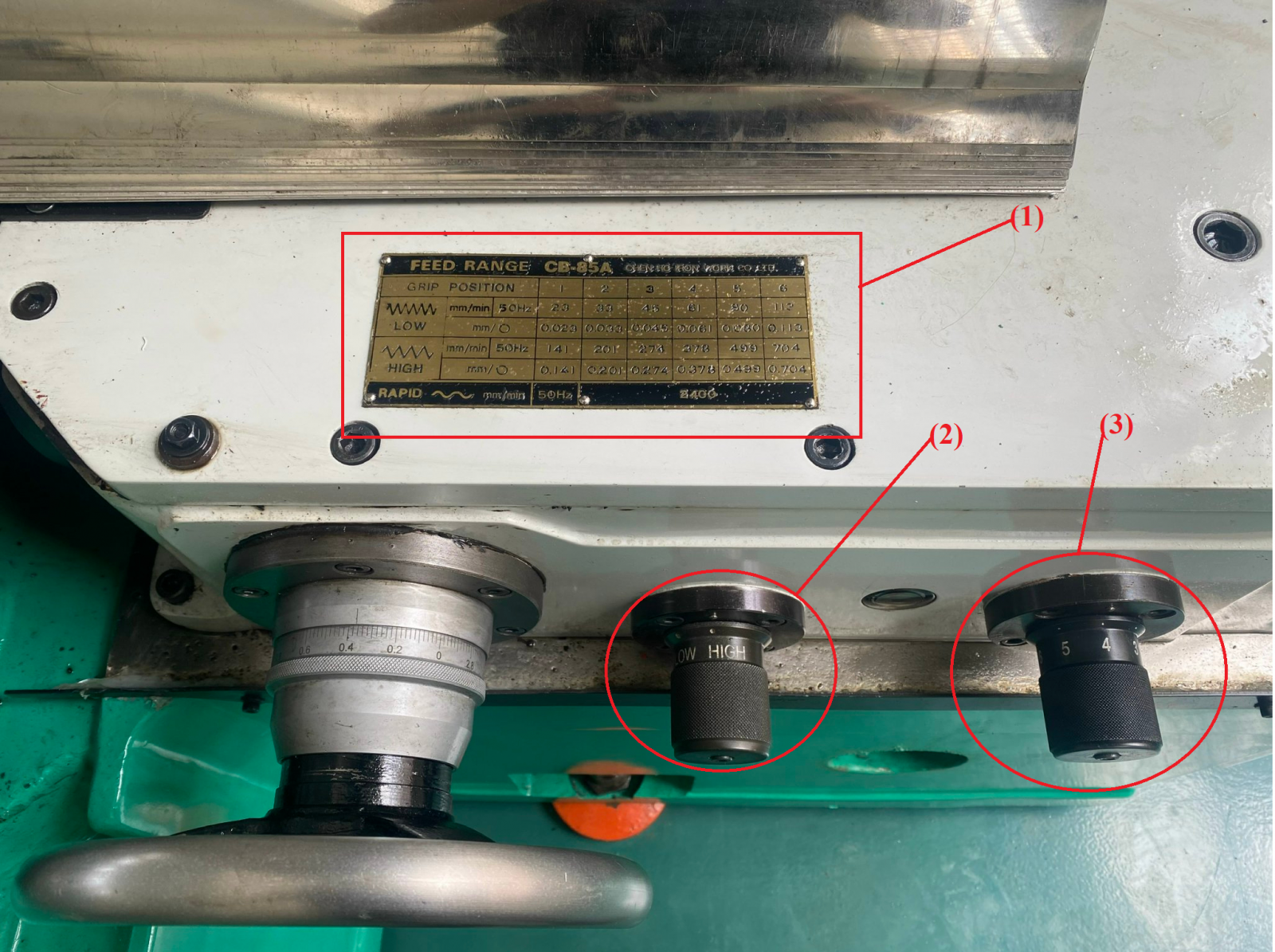

- Bước tiến của bàn máy và trục chính

(1): Bảng bước tiến 12 cấp

(2): Xoay chỉnh High-Low theo cấp bước tiến( chỉ chỉnh khi bàn máy dừng)

(3): Nút xoay 6 cấp từ 1-6 (lưu ý chỉ chỉnh khi bàn máy đang chạy tự động)

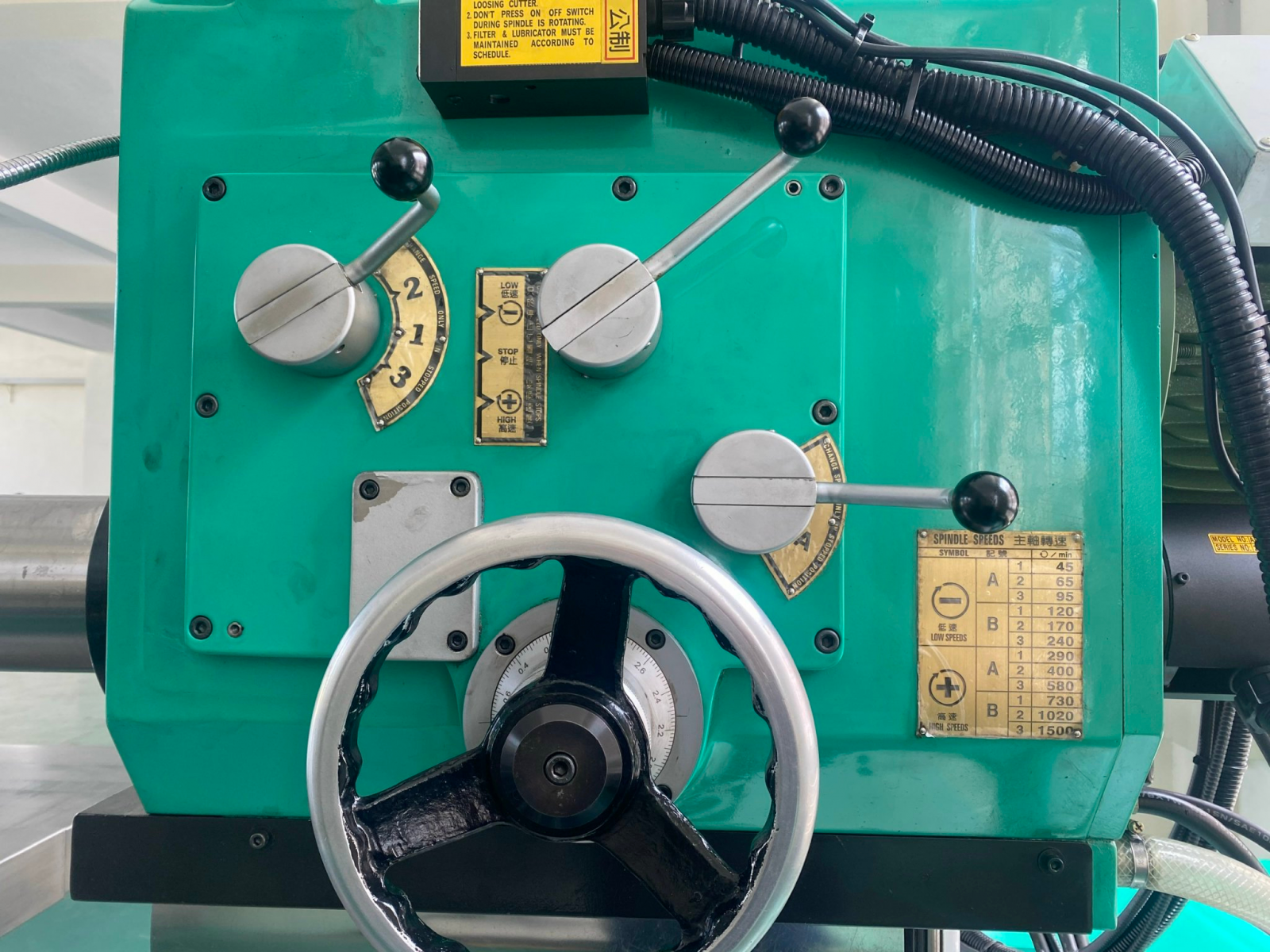

- Hộp số tốc độ của trục chính

(+) Tương ứng là High và (-) tương ứng là Low ( cần gạt hết lên trên là trục chính sẽ ở chế độ High và gạt hết xuống dưới sẽ là chế độ Low, giữa là stop. (A,B) hoặc (1,2,3) thì tuỳ vào chế độ cắt và vật liệu cắt ta tuỳ chỉnh theo bảng tốc độ trên máy.

*Lưu ý chỉ thay đổi tốc độ trục chính khi trục chính đã dừng hẳn và trên bảng điều khiển cần ấn nút Stop(dừng khẩn cấp), và khi gắn dao lên máy cần gạt cần về chế độ Stop (không ấn nút Stop trên bảng điều khiển) .

Bảo dưỡng máy phay doa ngang

Hàng ngày:
- kiểm tra mức dầu trong thùng dầu bôi trơn ( dầu 68)
- kiểm tra mực dầu làm mát ( dầu tưới nguội dầu 32)
- lau chùi đầu côn trục chính bằng dầu sạch
- lau chùi dao, bàn máy, dọn phoi sạch sẽ

Hàng tuần:

- Làm sạch toàn bộ máy bằng việc lau chùi nhẹ. Không nên dùng các dung môi tránh làm tróc sơn máy

Hàng tháng:
- Kiểm tra một cách tổng thể cách thao tác

- Bôi mỡ bò vào băng dẫn của máy, trục vít me

Hàng 6 tháng:

- Thay thế dầu làm mát, làm sạch thùng dầu tưới nguội
