TRUNG TÂM GIA CÔNG NGANG CNC WELE HB-F SERIES – GIẢI PHÁP GIA CÔNG CHÍNH XÁC, NĂNG SUẤT CAO CHO SẢN XUẤT HIỆN ĐẠI

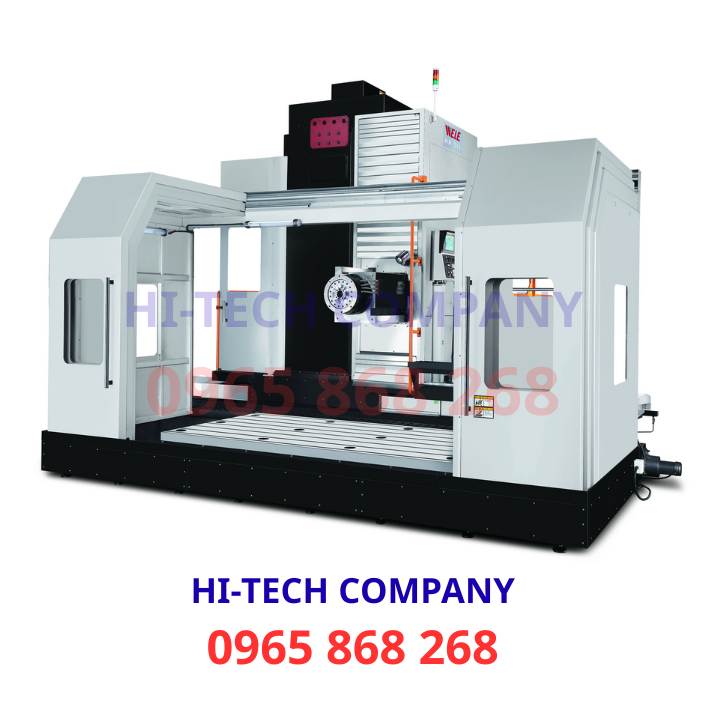

Tổng quan về trung tâm gia công ngang CNC WELE HB-F Series

Trung tâm gia công ngang CNC WELE HB-F Series là dòng máy gia công cơ khí chính xác cao đến từ thương hiệu WELE – Đài Loan, nổi tiếng với độ bền, khả năng vận hành ổn định và hiệu suất vượt trội trong các dây chuyền sản xuất công nghiệp.

Dòng HB-F Series được thiết kế chuyên biệt cho:

- Gia công khối lượng lớn

- Gia công chi tiết phức tạp

- Gia công vật liệu cứng, yêu cầu độ chính xác cao

- Sản xuất tự động hóa và sản xuất hàng loạt

Với kết cấu cứng vững, trục chính mạnh mẽ và hệ thống điều khiển CNC hiện đại, WELE HB-F Series đang là lựa chọn hàng đầu của nhiều nhà máy cơ khí chính xác, khuôn mẫu và công nghiệp nặng.

ƯU ĐIỂM NỔI BẬT CỦA TRUNG TÂM GIA CÔNG NGANG CNC WELE HB-F SERIES

Kết cấu cơ khí cứng vững vượt trội – nền tảng của độ chính xác lâu dài

Một trong những yếu tố quan trọng nhất quyết định chất lượng gia công CNC chính là độ cứng vững của kết cấu máy. WELE HB-F Series được thiết kế với triết lý “heavy duty machining”, hướng đến các ứng dụng gia công liên tục, cắt nặng và độ chính xác cao.

* Thiết kế thân máy & trụ đứng

- Thân máy được đúc từ gang Meehanite chất lượng cao, có khả năng hấp thụ rung động tốt.

- Kết cấu dạng khối lớn, phân bố trọng lượng hợp lý, giảm biến dạng khi cắt tải nặng.

- Trụ đứng và bệ máy được thiết kế đối xứng, giúp:

 + Hạn chế xoắn thân máy

 + Duy trì độ vuông góc giữa các trục trong thời gian dài

* Lợi ích thực tế

- Gia công ổn định ngay cả khi phay thô mạnh

- Giảm rung động → bề mặt tốt hơn

- Duy trì độ chính xác hình học sau nhiều năm vận hành

- Đặc biệt phù hợp cho gia công housing, vỏ hộp, chi tiết lớn

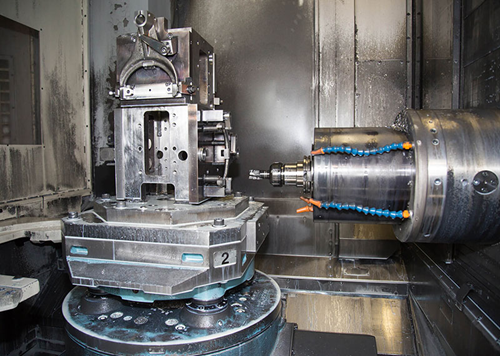

Trục chính công suất lớn – mô-men xoắn cao cho cắt nặng và gia công ổn định

Khác với nhiều dòng máy chỉ mạnh ở tốc độ, WELE HB-F Series chú trọng mô-men xoắn, rất quan trọng trong gia công thép, gang và các chi tiết có lượng dư lớn.

* Đặc điểm trục chính

- Trục chính thiết kế cho gia công liên tục, tải nặng

- Mô-men xoắn cao ở dải tốc độ thấp – trung bình

- Phù hợp:

 + phay thô

 + khoan sâu

 + doa chính xác

- Hạn chế tụt tốc khi ăn dao mạnh

* Lợi ích cho sản xuất

- Cho phép tăng lượng ăn dao → giảm thời gian chu kỳ

- Dao cắt làm việc ổn định, ít mẻ gãy

- Bề mặt gia công đồng đều hơn, giảm bước rung (chatter)

Trục ngang – thoát phoi tối ưu, đặc biệt hiệu quả với khoan & gia công pocket sâu

Một ưu điểm “rất đáng tiền” của trung tâm gia công ngang chính là hướng trục chính nằm ngang, mang lại lợi thế rõ rệt về quản lý phoi.

* So với trung tâm gia công đứng (VMC)

- Phoi không tích tụ trên bề mặt gia công

- Phoi rơi xuống theo trọng lực, dễ xả ra ngoài

- Giảm nguy cơ:

 + kẹt phoi khi khoan sâu

 + phoi cào xước bề mặt

 + gãy dao do phoi cuộn

* Giá trị thực tế

- Đặc biệt hiệu quả khi:

 + khoan/doa lỗ sâu

 + gia công pocket sâu

 + gia công nhôm, gang (phoi nhiều)

- Giảm lỗi bề mặt, giảm thời gian vệ sinh phoi thủ công

- Tăng độ ổn định khi chạy tự động, chạy đêm

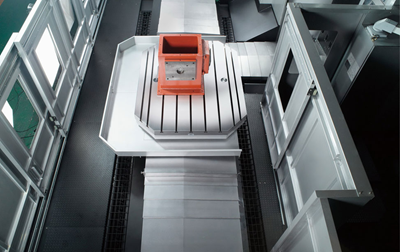

Gia công nhiều mặt trong một lần gá – giảm sai số, tăng độ chính xác tổng thể

WELE HB-F Series thường được trang bị bàn xoay/pallet có khả năng định vị nhiều mặt, cho phép gia công chi tiết ở nhiều hướng khác nhau.

* Lợi ích về kỹ thuật

- Gia công 3–4 mặt chỉ trong 1 lần gá

- Giữ nguyên hệ chuẩn (datum) cho toàn bộ chi tiết

- Giảm sai số cộng dồn do tháo lắp nhiều lần

* Lợi ích cho sản xuất

- Giảm thời gian setup

- Giảm phụ thuộc tay nghề công nhân

- Phù hợp cho chi tiết:

+ housing

+ thân bơm

+ manifold

+ vỏ hộp số

Độ chính xác cao & khả năng lặp lại ổn định – phù hợp sản xuất hàng loạt

Trong sản xuất công nghiệp, tính lặp lại (repeatability) quan trọng không kém độ chính xác tuyệt đối.

* WELE HB-F Series mang lại:

- Độ định vị chính xác

- Độ lặp lại cao giữa các chu kỳ

- Chất lượng sản phẩm đồng đều theo thời gian

* Lợi ích kinh tế

- Giảm phế phẩm

- Giảm rework

- Dễ kiểm soát chất lượng theo SPC, ISO, IATF

Dễ tích hợp tự động hóa & hệ thống sản xuất thông minh



- WELE HB-F Series được thiết kế sẵn sàng cho:

 + robot gắp phôi

 + băng tải

 + hệ thống FMS (Flexible Manufacturing System)

- Giá trị chiến lược

 + Phù hợp nhà máy định hướng Smart Factory

 + Giảm phụ thuộc nhân công

 + Mở rộng sản xuất mà không phải thay đổi nền tảng máy

Độ bền cao – chi phí sở hữu thấp trong dài hạn (Total Cost of Ownership)

Khi đầu tư máy CNC, chi phí không chỉ nằm ở giá mua ban đầu mà còn là chi phí sở hữu dài hạn.

- WELE HB-F Series giúp:

 + Ít hỏng vặt

 + Kết cấu bền, tuổi thọ cao

 + Bảo trì đơn giản

- Hiệu quả tài chính

 + Giảm chi phí bảo trì

 + Giảm downtime

 + Thu hồi vốn nhanh hơn trong sản xuất hàng loạt

Phù hợp nhiều ngành – tính linh hoạt cao

Nhờ các ưu điểm trên, WELE HB-F Series được ứng dụng rộng rãi trong:

- Ô tô – xe máy

- Bơm, van, dầu khí

- Khuôn mẫu

- Cơ khí chính xác

- Công nghiệp nặng

- Điện – điện tử – thiết bị công nghiệp

ỨNG DỤNG TRUNG TÂM GIA CÔNG NGANG CNC WELE HB-F SERIES THEO TỪNG NGÀNH

Ngành Ô tô – Xe máy: “xương sống” của gia công hàng loạt, yêu cầu ổn định & chu kỳ nhanh

Trong sản xuất ô tô/xe máy, đặc trưng là số lượng lớn, độ đồng đều cao, và nhiều chi tiết thuộc nhóm “housing” (vỏ hộp) cần gia công nhiều mặt với dung sai chặt. Trung tâm gia công ngang (HMC) như WELE HB-F Series rất mạnh ở chỗ: gá một lần – gia công nhiều mặt, cộng với pallet kép giúp rút ngắn thời gian chết.

Các chi tiết thường gia công bằng HMC:

- Vỏ hộp số (gearbox housing): nhiều mặt lắp ghép, nhiều lỗ bắt bulông, mặt chuẩn liên quan độ đồng tâm.

- Thân máy, block, head (tùy kết cấu): nhiều đường khoan, doa, taro, mặt phẳng.

- Vỏ vi sai, vỏ cầu, cụm truyền động.

- Giá đỡ, bracket, knuckle, carrier (tùy thiết kế).

- Mặt bích, flange, chi tiết liên kết.

Vì sao HMC (HB-F Series) hợp với ô tô/xe máy?

- Tối ưu chip & thoát phoi: trục ngang giúp phoi rơi xuống dễ hơn, giảm hiện tượng phoi tích tụ làm xước bề mặt hoặc kẹt dao (đặc biệt khi khoan sâu/ doa lỗ).

- Gá một lần – chạy nhiều mặt: với bàn xoay/định vị, có thể gia công 4 mặt, giảm sai số do tháo lắp.

- Pallet kép tăng OEE: trong khi máy gia công pallet A, công nhân set phôi pallet B → giảm thời gian chờ.

- Ổn định chất lượng theo ca: kết cấu cứng vững giúp giữ dung sai tốt khi chạy liên tục.

Bài toán doanh nghiệp giải được:

- Giảm thời gian chu kỳ (cycle time) cho cụm vỏ hộp.

- Giảm số công đoạn (setup), giảm phụ thuộc tay nghề gá đặt.

- Tăng tỷ lệ đạt ngay từ lần đầu (First Pass Yield), giảm rework.

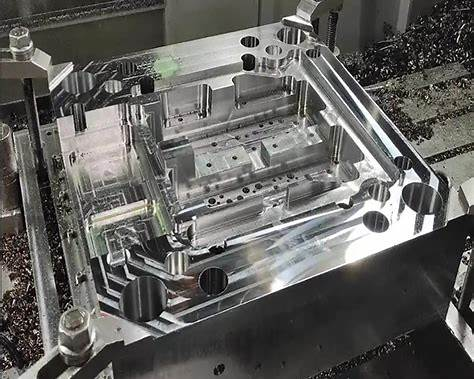

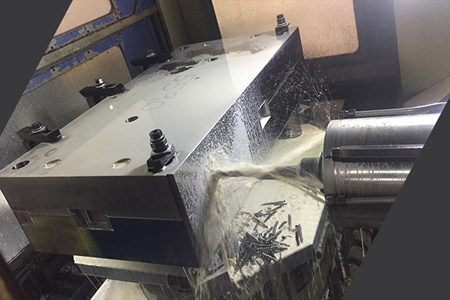

Ngành Khuôn mẫu (khuôn ép nhựa/khuôn đúc): gia công tấm khuôn lớn, lòng khuôn, độ ổn định hình học

- Khuôn mẫu thường cần:

 + độ chính xác cao ở mặt phân khuôn, mặt lắp ráp,

 + độ song song – vuông góc tốt,

 + gia công vật liệu cứng (thép khuôn) và đôi khi kích thước lớn.

- HMC như WELE HB-F Series đặc biệt hữu ích khi bạn phải gia công các tấm khuôn, đế khuôn, cụm khuôn dạng “hộp” (mold base housing), hoặc chi tiết khuôn cần gia công nhiều mặt.

Ứng dụng thực tế:

- Gia công tấm khuôn/đế khuôn: phay mặt chuẩn, phay rãnh, khoan – doa – taro hệ lỗ, khoét túi.

- Gia công cụm khuôn dạng hộp: vỏ khuôn, plate có pocket sâu.

- Gia công hệ lỗ dẫn hướng, pin, bạc: yêu cầu vị trí chính xác để tránh lệch tâm khi lắp.

Vì sao HB-F Series phù hợp khuôn?

• Cứng vững khi phay thô thép khuôn: giảm rung → bề mặt tốt hơn, dao bền hơn.

• Gia công nhiều mặt đồng nhất: hạn chế sai lệch hình học do đổi gá.

• Thoát phoi tốt: khi phay pocket sâu, phoi rơi và thoát dễ hơn, giảm kẹt phoi gây cháy dao.

Bài toán giải được trong xưởng khuôn:

- Khi gia công tấm khuôn lớn, bạn cần máy chạy ổn định nhiều giờ: kết cấu vững giúp hạn chế “trôi” kích thước theo nhiệt.

- Giảm công đoạn chuyển máy giữa phay – khoan – doa – taro.

* Lưu ý thực tế: khuôn có bề mặt tạo hình 3D phức tạp thì VMC (trung tâm đứng) thường được dùng cho finishing bề mặt 3D, nhưng HMC lại rất mạnh ở tạo chuẩn, gia công lỗ, pocket, mặt lắp, và các chi tiết dạng hộp.

Ngành Cơ khí chính xác (job shop): gá ít, chạy đa dạng, tối ưu sai số tổng

- Cơ khí chính xác thường làm đơn hàng đa dạng, nhưng yêu cầu:

 + dung sai chặt,

 + nhiều lỗ liên quan vị trí,

 + chi tiết có nhiều mặt cần gia công.

- HMC giúp bạn “ăn điểm” ở khả năng gia công nhiều mặt trong một lần gá: giảm sai số cộng dồn.

Các nhóm chi tiết phổ biến:

- Thân đồ gá, thân kẹp, base plate.

- Housing/vỏ hộp của máy móc: bơm, van, hộp truyền động, thân xy lanh.

- Chi tiết có hệ lỗ chính xác: lỗ bạc, lỗ chốt, lỗ định vị, lỗ ren nhiều mặt.

Vì sao HB-F Series hợp job shop?

- Giảm thời gian setup: một lần gá xử lý nhiều mặt; đặc biệt hữu ích khi đơn hàng có nhiều công đoạn.

- Độ lặp lại tốt: giúp kiểm soát dung sai vị trí lỗ/mặt khi chuyển qua nhiều ca sản xuất.

- Phù hợp chiến lược “ít người – nhiều máy”: pallet kép + quy trình set song song.

Bài toán bạn giải được:

- Với 1 chi tiết dạng hộp, thay vì gá 3–4 lần trên VMC, HMC có thể giảm còn 1–2 lần, từ đó giảm sai số và giảm thời gian.

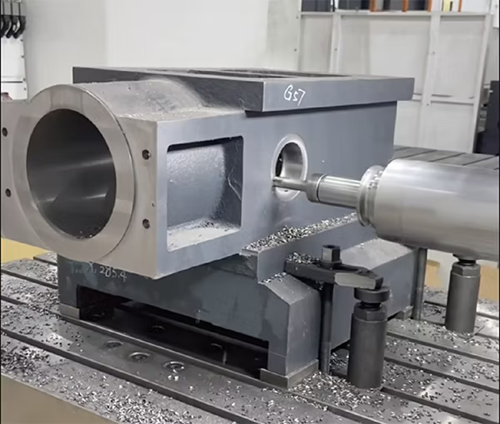

Ngành Công nghiệp nặng (gearbox lớn, thân máy, kết cấu): cắt nặng, ưu tiên độ bền & độ cứng

- Công nghiệp nặng thường gặp các chi tiết:

 + kích thước lớn,

 + vật liệu gang/thép,

 + lượng dư lớn, cần phay thô mạnh,

 + chạy máy liên tục.

Ứng dụng:

- Thân hộp giảm tốc, vỏ hộp truyền động (gearbox casing).

- Thân bơm, thân van công nghiệp, vỏ turbine (tùy quy mô).

- Bệ máy, thân máy, chi tiết kết cấu cơ khí.

Tại sao HMC giúp công nghiệp nặng?

- Trục ngang + kết cấu vững cho phép cắt thô ổn định, hạn chế chatter.

- Thoát phoi tốt khi khoét sâu, phay pocket nặng.

- Gia công nhiều mặt trên chi tiết lớn giúp giữ chuẩn, tránh sai số khi chi tiết nặng khó gá lại.

Giá trị kinh tế:

- Dao bền hơn (ít rung), giảm chi phí dao cụ.

- Giảm thời gian sửa lỗi bề mặt do rung/độ nhám không đạt.

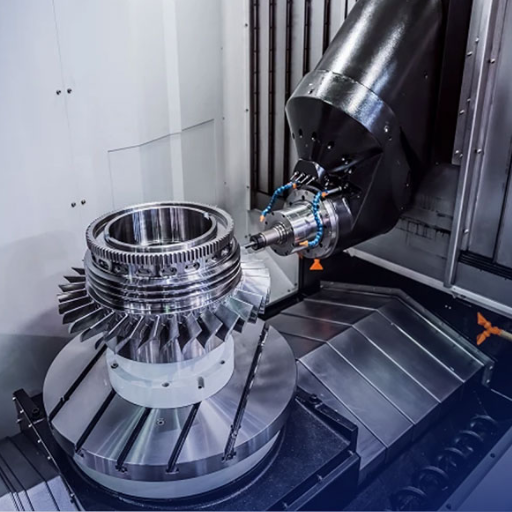

Ngành Hàng không – thiết bị chính xác cao: kiểm soát sai số, ổn định hình học, truy xuất chất lượng

- Hàng không/thiết bị chính xác có yêu cầu:

 + dung sai cực chặt,

 + vật liệu khó cắt (nhôm hàng không, inox, titan… tùy hạng mục),

 + quy trình kiểm soát chất lượng chặt chẽ.

Ứng dụng:

- Chi tiết kết cấu dạng hộp, khung đỡ, mount, bracket kỹ thuật.

- Chi tiết cần gia công nhiều mặt với vị trí lỗ chuẩn.

- Các cụm cần độ chính xác lắp ghép cao.

Vì sao HMC có lợi?

- Gá ít → sai số tổng thấp: giảm sai lệch do đổi chuẩn.

- Thoát phoi tốt khi gia công nhôm tốc độ cao (phoi nhôm dễ tích tụ nếu thoát kém).

- Ổn định nhiệt: chạy dài vẫn giữ chuẩn tốt hơn so với máy yếu kết cấu.

Bài toán thực tế:

- Khi bạn cần đảm bảo “đúng ngay từ đầu” và có truy xuất, quy trình gia công ít gá giúp giảm biến thiên.

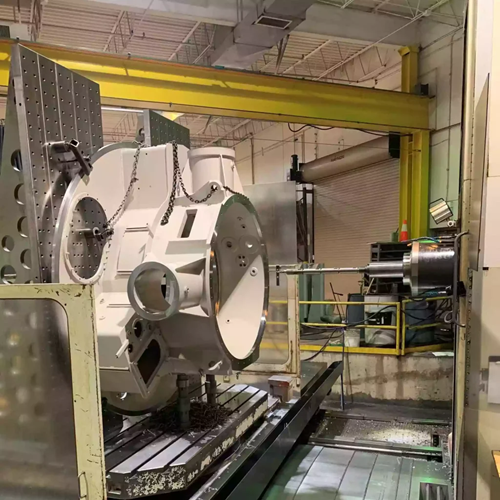

Ngành Năng lượng – dầu khí – bơm/van công nghiệp: chi tiết dạng housing, nhiều lỗ, nhiều mặt, khoan doa sâu

- Ngành này cực kỳ phổ biến với các chi tiết:

 + thân bơm, thân van, manifold,

 + chi tiết có đường dầu/đường khí, lỗ khoan chéo, doa chính xác,

 + yêu cầu kín khít (sealing surface).

Ứng dụng:

- Thân van (valve body): nhiều mặt làm kín, nhiều lỗ liên quan vị trí.

- Manifold/Block thủy lực: cực nhiều lỗ khoan – taro – doa, giao nhau phức tạp.

- Thân bơm: pocket sâu, mặt chuẩn lắp.

Vì sao HB-F Series rất phù hợp?

- Trục ngang giúp khoan/doa sâu dễ thoát phoi, giảm “kẹt phoi trong lỗ” gây sai kích thước.

- Gia công nhiều mặt trong một lần gá → giữ chuẩn tương quan giữa các cổng, mặt làm kín.

- Cứng vững giúp bề mặt sealing ổn định, giảm nguy cơ rò rỉ do sai phẳng/độ nhám.

Thông số kỹ thuật trung tâm gia công ngang CNC HB-F-Series

Thông số kỹ thuật / Model	Đơn vị	HB-315F	HB-415F
Hành trình trục X	mm (inch)	3000 (118.1)	4000 (157,4)
Hành trình trục Y	mm (inch)	1500 (59)
Hành trình trục Z	mm (inch)	800 (31,5)
Kích thước bàn (hướng X)	mm (inch)	3000 (118.1)	4000 (157,4)
Kích thước bàn (hướng Y)	mm (inch)	1530 (60.2)
Tải trọng bàn máy	kg/m2 (lb/m2)	7500 (16500)
Công suất động cơ trục chính	kW (HP)	45/55 (60/73.7)
Tốc độ trục chính	vòng/phút	3000
Độ côn trục chính		BT#50 (ISO 50)
Tốc độ cấp liệu nhanh - Trục X	mm(in)/phút	12000 (472,4)
Tốc độ cấp liệu nhanh - Trục Y	mm(in)/phút	10000 (393,7)
Tốc độ cấp liệu nhanh - Trục Z	mm(in)/phút	10000 (393,7)
Độ chính xác định vị (VDI/DGQ 3441)

Video giới thiệu trung tâm gia công ngàng CNC HB-F Serier
