Trang chủ > Sản Phẩm > TRUNG TÂM GIA CÔNG ĐỨNG CNC AQ1265, AQ1465, AQ1665

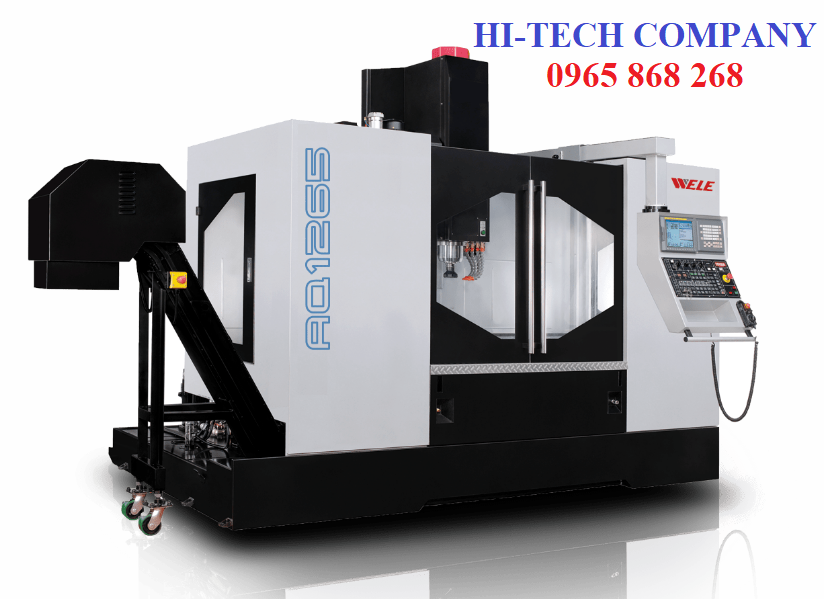

TRUNG TÂM GIA CÔNG ĐỨNG CNC AQ1265, AQ1465, AQ1665

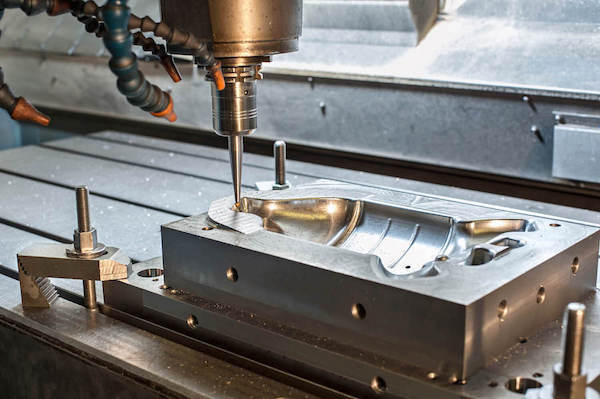

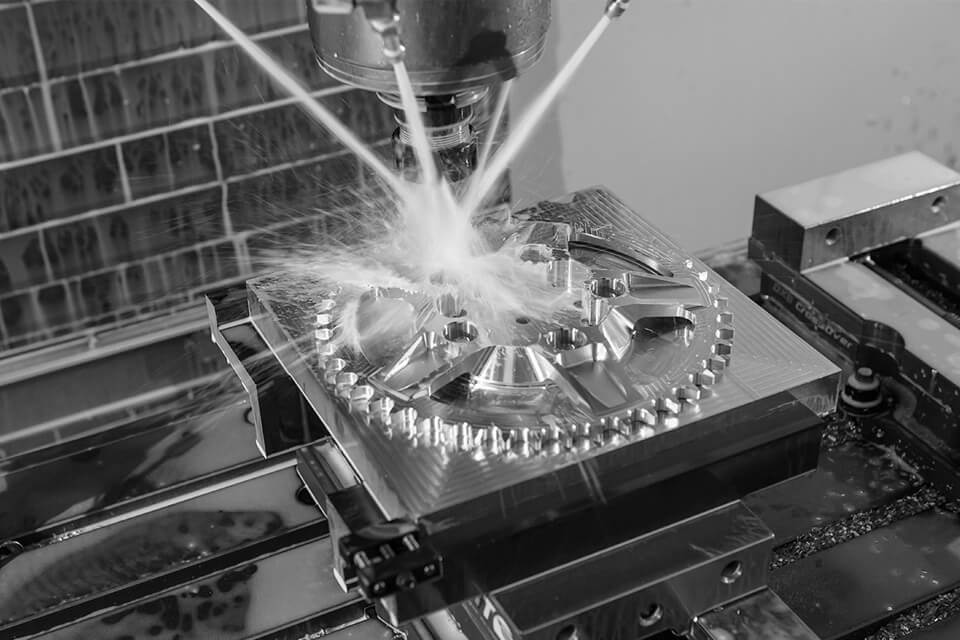

CNC Vertical Milling Machine, Máy phay CNC Wele AQ1265, AQ1465, AQ1665 được sử dụng rộng rãi trong trong các lĩnh vực sản xuất khuôn mẫu, sản xuất khuôn ép nhựa, sản xuất khuôn thổi nhựa pét, sản xuất khuôn dập, sản xuất linh kiện ô tô, xe gắn máy, công nghiệp hằng không, hằng hải và cơ khí chế tạo máy. AQ1265/AQ1465/AQ1665 là dòng máy phay CNC kiểu truyền động trực tiếp do hãng Wele sản xuất trên dây truyền công nghệ tiến, có độ chính xác cao nhưng giá thành cạnh tranh, đáp ứng được hầu hết nhu cầu gia công chế tạo cơ khí chính xác: 0965 868 268 & Email: hitech@thietbihitech.com.vn

Thông tin chi tiết

Trung tâm gia công đứng CNC hay còn gọi là Máy phay đứng CNC, Trung tâm gia công phay CNC hãng WELE - Đài Loan sản xuất các dòng máy AQ1265, AQ1465, AQ1665 chuyên sử dụng gia công khuôn mẫu, gia công chi tiết chính xác. Máy phay đứng CNC thương hiệu WELE với chất lượng số một tại Đài Loan, máy được dùng nhiều tại các nhà máy, phân xưởng gia công khuôn mẫu, gia công chi tiết chính xác. Công Ty TNHH Giải Pháp Và Thiết Bị Hi-Tech hân hạnh là nhà nhập khẩu và phân phối chính thức của hãng WELE tại Việt Nam. Đặc điểm chung của Trung tâm gia công đứng WELE là có độ cứng vững cao, độ chính xác máy cao tương đương với máy phay cnc của Nhật. Do đó hiện nay trung tâm gia công đứng của hãng WELE được sử dụng nhiều tại các phân xưởng gia công khuôn mẫu và nhà máy cơ khí chính xác.

THIẾT KẾ CẤU TRÚC VÀ LẮP RÁP VỚI TIÊU CHUẨN NGHIÊM NGẶT

• Hệ thống dụng cụ
WELE đang cung cấp hệ thống công cụ loại cánh tay với 24 công cụ (STD); 32/40 công cụ (OPT)
• Thiết kế cấu trúc cứng vững giảm độ rung và tăng sự ổn định của máy móc trong khi trao đổi công cụ.
• Các cấu trúc chính: Các công trình chính được làm bằng những thứ tốt nhất với phương pháp đúc Meehanite. Các thành phần được ủ để đảm bảo độ chính xác cao nhất có thể.
• Đường dẫn hướng tuyến tính
Đã sử dụng đường dẫn tuyến tính con lăn tải trọng siêu lớn.
Để đảm bảo phôi có thể đạt được chất lượng tuyệt vời về dung sai và độ chính xác hình học.
• Động cơ servo
Hệ thống phanh trục Z sử dụng động cơ servo thay thế dòng α22-B đối trọng để cung cấp năng lượng khổng lồ cho đầu ra. Cung cấp phản hồi động nhanh chóng
độ chính xác và mịn của gia công bề mặt khuôn. Ba trục sử dụng động cơ servo αi cao cấp G00 (X / Y / Z): 48/48/36 m / phút (Dòng AQ50).
• Hành trình trục Y
Hành trình trục Y 650mm là mức tối đa.
phạm vi sản phẩm cùng loại. (Dòng AQ 65)
• Vít bi
Vít bi ở cả 3 trục cho độ ổn định và độ chính xác.
• Thiết kế trục chính
Điều khiển trực tiếp 10.000 vòng / phút [STD]
Điều khiển trực tiếp 12.000 vòng / phút [OPT]
Điều khiển trực tiếp 15.000 vòng / phút [OPT]
• Tốc độ tiến dao cắt: G01: 10 m / phút

Để đảm bảo máy có thể được sử dụng trong việc kết hợp các công việc gia công thô và gia công hoàn thiện, dòng AQ đã được trang bị trục chính dẫn động trực tiếp hai giai đoạn.
Hơn 20 năm kinh nghiệm trong thiết kế, sản xuất, mọi trục chính đều được lắp ráp trong phòng nhiệt độ không đổi và kiểm tra cân bằng động.

Mọi thành phần quan trọng đảm bảo chất lượng bằng máy WENZEL 3D CMM của Đức.
Kiểm soát và đảm bảo chất lượng xuất sắc
Nền tảng của độ chính xác, độ phẳng nhỏ hơn 3 micromet trong 1200mm vuông theo tiêu chuẩn.

• Độ chính xác đến từ công nghệ cạo cốt lõi của nhà sản xuất
• Mọi bề mặt tiếp xúc chính, tất cả đều được cạo đảm bảo độ chính xác hình học ở mức cao nhất và đáp ứng yêu cầu chất lượng của khách hàng.
• Phép đo nội suy hình tròn của thanh bi Nội suy hình tròn được tối ưu hóa trên các mặt phẳng XY, YZ, XZ
• Tuân theo tiêu chuẩn VDI 3441 của Đức để đảm bảo độ chính xác định vị và độ lặp lại cung cấp độ chính xác và hình học tốt trong phôi.
• Phê duyệt mẫu thử của NASA
Kiểm tra độ chính xác hình học và định vị của máy bằng quy trình cắt động của NASA.
• Rung trục chính, kiểm tra tiếng ồn
• Kiểm tra và phân tích phương thức

Thiết kế gọn nhẹ
Bố cục và thiết kế của bảng điều khiển cũng như quyền truy cập vào môi trường làm việc đã được xác định bởi những người vận hành máy có kinh nghiệm trong lĩnh vực này. Ngoài bảng điều khiển xoay với bàn phím góc cạnh, đặc biệt là cửa máy làm việc mở rộng đã được giảm đến mức tối thiểu tuyệt đối.
Dễ dàng làm sạch
Để làm sạch bên trong và lớp vỏ làm việc, máy được trang bị một súng phun thanh lọc tiếp cận phía trước và thổi khí nằm ở bên trái và bên phải, dễ dàng tiếp cận.

THÔNG SỐ KỸ THUẬT

Trung Tâm Gia Công Đứng CNC	AQ1265	AQ1465	AQ1665
Hành trình trục X/Y/Z	1200/650/610mm	1400/650/610mm	1600/650/610mm
Khoảng cách từ mũi trục chính đến tâm bàn máy	150-760mm	150-760mm	150-760mm
Kích thước bàn máy	1400x650mm	1600x650mm	1750x650mm
Tải trọng lớn nhất bàn máy	1000kg	1000kg	1000kg
Số lượng vị trí dao	24T	24T	24T
Tốc độ trục chính	10,000rpm	10,000rpm	10,000rpm
Tốc độ chạy nhanh trục X/Y/Z	36/36/30M/min	36/36/30M/min	36/36/30M/min
Tốc độ cắt	1-10,000mm/min	1-10,000mm/min	1-10,000mm/min
Độ chính xác vị trí	±0.005/300mm	±0.005/300mm	±0.005/300mm
Độ chính xác lặp lại	±0.003mm	±0.003mm	±0.003mm
Kích thước máy	3440x2420x3020mm	3920x2420x3020mm	4340x2420x3020mm
Trọng lượng máy	7700kg	8100kg	8600kg

Trung tâm gia công đứng CNC AQ1265, AQ1465, AQ1665 chuyên sử dụng gia công khuôn mẫu, gia công chi tiết chính xác. Trung tâm gia công đứng CNC AQ1265, AQ1465, AQ1665 được dùng nhiều tại các nhà máy, phân xưởng gia công khuôn mẫu, gia công chi tiết chính xác. Đặc điểm chung của Trung tâm gia công đứng WELE là có độ cứng vững cao, độ chính xác máy cao tương đương với máy phay cnc của Nhật. Do đó hiện nay trung tâm gia công đứng của hãng WELE được sử dụng nhiều tại các phân xưởng gia công khuôn mẫu và nhà máy cơ khí chính xác do có giá thành cạnh tranh, chất lượng tốt.

Mọi thông tin chi tiết về Trung tâm gia công đứng CNC AQ1265, AQ1465, AQ1665, Máy phay CNC Đài Loan Wele gia công khuôn mẫu, gia công khuôn ép nhựa, gia công khuôn pallet... Quý Khách hàng vui lòng liên hệ với chúng tôi.
