Trung tâm gia công dạng cổng CNC WELE SB-x16

Tổng quan máy trung tâm gia công dạng cổng CNC WELE SB-x16 (SB-216, SB-316, SB-416, SB-516, SB-616) chuyên gia công khuôn lớn, chi tiết tải nặng. Trục chính BT50 mạnh mẽ, độ cứng vững cao, vận hành ổn định.

Thông tin chi tiết

TỔNG QUAN VỀ MÁY TRUNG TÂM GIA CÔNG DẠNG CỔNG CNC SB-516

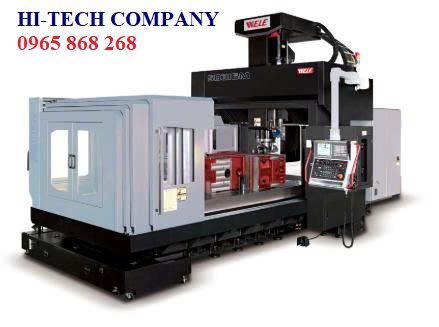

Máy phay CNC dạng cổng WELE SB-516 là dòng máy trung tâm gia công được thiết kế đặc biệt cho gia công chi tiết lớn, tải nặng và yêu cầu độ ổn định cao trong sản xuất. Đây là giải pháp tối ưu cho các ngành cơ khí chính xác, khuôn mẫu lớn, chi tiết kết cấu nặng và sản xuất công nghiệp quy mô lớn.

Dòng máy này đặc biệt phù hợp cho:

Gia công khuôn mẫu lớn, dài, nặng.
Chi tiết kết cấu thép, bệ máy, khung máy công nghiệp.
Ngành cơ khí chính xác, chế tạo máy và sản xuất công nghiệp quy mô vừa đến lớn.
Với kết cấu cầu hai cột vững chắc, trục chính BT50 mạnh mẽ và nhiều cấu hình hành trình linh hoạt, SB-516 đáp ứng hiệu quả các ứng. dụng từ khuôn mẫu lớn, chi tiết cơ khí hạng nặng đến chế tạo máy công nghiệp.

TRUNG TÂM GIA CÔNG DẠNG CỔNG CNC LÀ GÌ?

Trung tâm gia công dạng cổng CNC là dòng máy được phát triển nhằm giải quyết nhu cầu gia công chi tiết kích thước lớn trong điều kiện yêu cầu độ ổn định cao và sai số thấp trên toàn bộ bề mặt gia công.

Khác với máy CNC thông thường:

Phôi được giữ cố định, trục dao di chuyển theo kết cấu cổng.
Hạn chế rung động, biến dạng khi gia công tải nặng.
Độ chính xác hình học được duy trì đồng đều trên toàn bộ bề mặt gia công.

ỨNG DỤNG CỦA TRUNG TÂM GIA CÔNG DẠNG CỔNG CNC WELE

Trung tâm gia công dạng cổng CNC WELE được ứng dụng rộng rãi trong gia công cơ khí chính xác nhờ khả năng gia công chi tiết kích thước lớn, yêu cầu độ cứng vững cao và độ chính xác ổn định. Máy phù hợp cho các nguyên công như phay mặt, phay hốc, phay biên dạng 2D/3D, khoan-doa-taro, gia công nhiều bề mặt trong một lần gá.

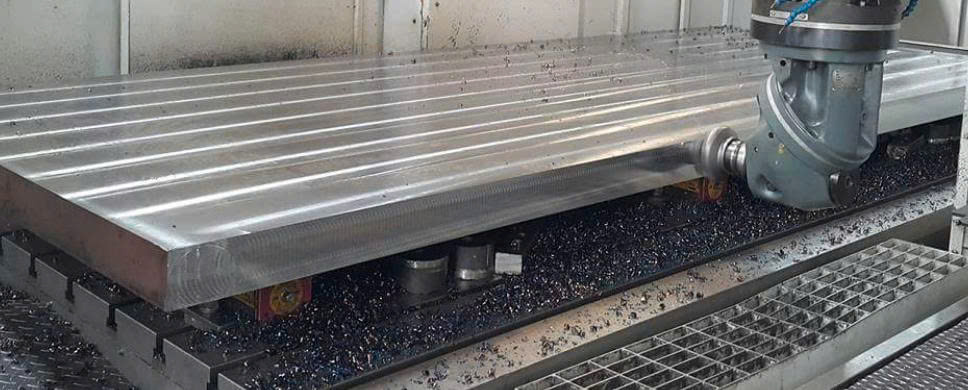

1. Gia công bệ máy – khung máy – thân máy công nghiệp : Nhóm này yêu cầu độ phẳng và độ song song cao, thường phải gia công diện tích lớn.

Bệ máy: Các bệ đỡ cho máy công cụ, máy phát điện, hoặc các hệ thống lớn.
Khung máy: Cấu trúc chịu lực chính của các thiết bị, máy móc công nghiệp.
Thân máy/giá đỡ kết cấu lớn
Các chi tiết dạng tấm dài, nặng cần phay chuẩn mặt lắp ghép

2. Gia công khuôn mẫu kích thước lớn

Khuôn nhựa cỡ lớn: Cho các sản phẩm nhựa công nghiệp, chi tiết ô tô, điện tử gia dụng
Khuôn đúc: Khuôn cho ngành đúc kim loại, sản xuất chi tiết máy, động cơ.
Khuôn dập: Cho các ứng dụng dập kim loại tấm, chế tạo vỏ máy, phụ tùng.
Tấm khuôn: Gia công các tấm khuôn phức tạp với độ chính xác bề mặt cao.

3. Gia công chi tiết cơ khí nặng và kết cấu công nghiệp

Dầm, tấm, cụm kết cấu lớ
Bệ đỡ, gối đỡ, mặt bích cỡ lớn
Chi tiết phục vụ dây chuyền sản xuất/thiết bị công nghiệp.

4. Ứng dụng trong ngành đóng tàu và công nghiệp biển

Chi tiết kết cấu lắp ghép kích thước lớn
Mặt bích, chi tiết dạng tấm
Các cụm cơ khí yêu cầu gia công mặt chuẩn và khoan lỗ bulong

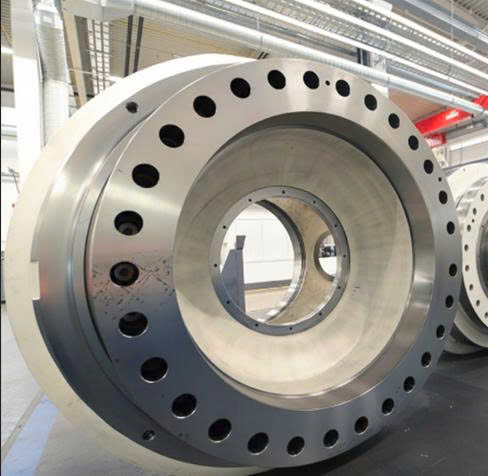

5. Ứng dụng trong năng lượng – thiết bị công suất lớn

Chi tiết cho điện gió, thủy điện
Bệ đỡ, mặt bích, chi tiết vòng lớn
Chi tiết kết cấu yêu cầu độ chính xác cao khi gia công nặng

Tại sao lại cần "dạng cổng", có ưu điểm vượt trội gì?

So với các dòng máy CNC nhỏ, máy dạng cổng có những ưu điểm vượt trội:

Không gian gia công cực lớn: Phù hợp cho các chi tiết khổng lồ như thân vỏ ô tô, cánh máy bay, khuôn đúc lớn hoặc lốc máy tàu thủy.
Độ cứng vững cao: Nhờ cấu trúc hai cột trụ, máy ít bị rung lắc hơn khi cắt gọt các khối kim loại nặng, giúp đảm bảo độ chính xác cực cao.
Độ chính xác ổn định trên hành trình dài: Kết cấu dạng cổng giúp kiểm soát sai số hình học hiệu quả, đảm bảo độ chính xác đồng đều trên các chi tiết lớn, yêu cầu độ phẳng và độ song song cao.
Khả năng gia công chi tiết lớn và nặng: Bàn máy kích thước lớn, tải trọng cao cho phép gá đặt phôi nguyên khối, giảm sai số do tháo lắp nhiều lần.
Khả năng cắt nặng và làm việc liên tục: Trang bị trục chính công suất lớn và côn BT50, đáp ứng tốt các nguyên công phay thô, khoan và doa sâu trong thời gian dài.
Tối ưu hiệu quả sản xuất và chi phí dài hạn: Vận hành ổn định, tuổi thọ cơ khí cao và rút ngắn thời gian gá đặt giúp nâng cao năng suất và tối ưu chi phí sản xuất lâu dài.

THÔNG SỐ KỸ THUẬT CỦA MODEL SB-516

Thông số / Model máy	Đơn vị	SB-516
Hành trình trục X	mm (inch)	5060 (199.2)
Hành trình trục Y	mm (inch)	1600 (63)
Hành trình trục Z	mm (inch)	800 (31.4)
Khoảng cách giữa hai cột	mm (inch)	1700 (66.9)
Kích thước bàn (theo trục X)	mm (inch)	5000 (196.8)
Kích thước bàn (theo trục Y)	mm (inch)	1500 (59.1)
Tải trọng bàn	kg (lb)	14000 (30864)
Công suất động cơ trục chính	kW (HP)	22 / 26 (30 / 35)
Tốc độ trục chính	vòng/phút (rpm)	10 – 6000
Côn trục chính		BT#50 (ISO 50)
Tốc độ chạy nhanh – trục X	mm/phút (inch/phút)	15000 (590.5)
Tốc độ chạy nhanh – trục Y	mm/phút (inch/phút)	24000 (944.9)
Tốc độ chạy nhanh – trục Z	mm/phút (inch/phút)	15000 (590.6)
Tốc độ cắt	mm/phút (inch/phút)	1 – 15000 (0.04 – 590.6)
Đường kính dao tối đa / Bỏ trống hốc dao liền kề	mm (inch)	127 / 215 (5.0 / 8.5)
Chiều dài dao tối đa	mm (inch)	400 (15.7)
Trọng lượng dao tối đa	kg (lb)	20 (44)

Để được tư vấn chi tiết giải pháp về trung tâm gia công dạng cổng CNC WELE phù hợp cho gia công khuôn mẫu, khuôn ép nhựa và các chi tiết cơ khí chính xác khác, quý khách hàng vui lòng liên hệ:

Với hơn 10 năm kinh nghiệm lĩnh vực cung cấp giải pháp CNC, đội ngũ kỹ sư của chúng tôi luôn hướng đến dịch vụ bảo trì, bảo dưỡng máy sau khi bán hàng.
