TRUNG TÂM GIA CÔNG DẠNG CỔNG CNC ĐÀI LOAN HMC SERIES
Thông tin chi tiết

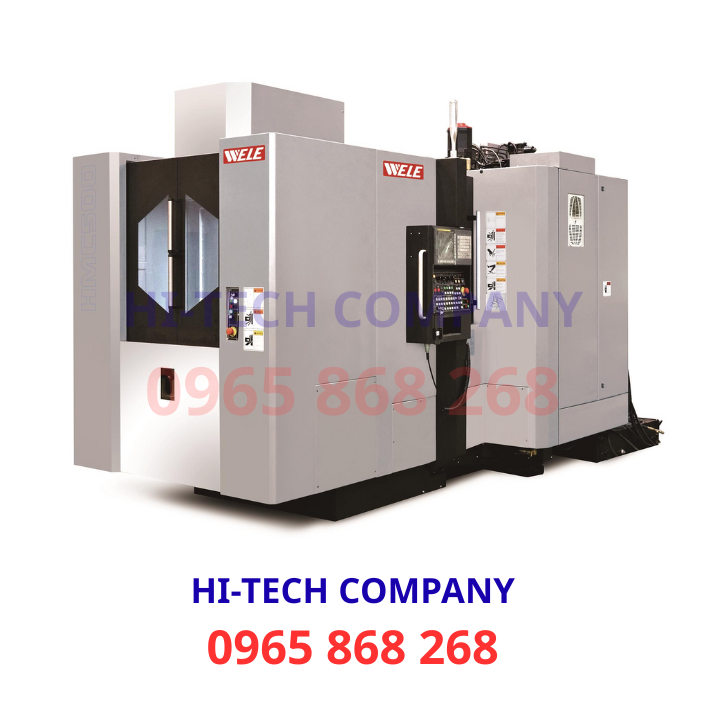

TRUNG TÂM GIA CÔNG DẠNG CỔNG CNC ĐÀI LOAN HMC SERIES
Dòng HMC
Trung tâm gia công ngang (APC)
Cấu trúc chính và các thành phần chính do WELE tự phát triển và sản xuất.
Tốc độ tiến dao nhanh đến 60m / phút và trao đổi công cụ nhanh chóng (T sang T) trong 1,7 giây.
Được trang bị trục chính tích hợp sẵn của WELE tốc độ cao (15.000 vòng / phút).
Có thể tích hợp thêm hệ thống FMS (Hệ thống sản xuất linh hoạt) cho 6 ~ 10 pallet.
THÔNG SỐ KỸ THUẬT TRUNG TÂM GIA CÔNG DẠNG CỔNG CNC ĐÀI LOAN HMC SERIES
| Thông số kỹ thuật/Model | Đơn vị | HMC500 | HMC630 |
| Hành trình trục X | mm (in) | 640(25.19) | 1050(41.33) |
| Hành trục trục Y | mm (in) | 610(24.01) | 900(35.43) |
| Hành trình trục Z | mm (in) | 680(26.77) | 870(34.25) |
| B axis indexing | degree | 0.001 | 1 (Sth), 0.001 (OPT) |
| Bàn máy - Pallet: | |||
| Kích thước Pallet | mm (in) | 500 X 500(19.68 X 19.68) | 630 X 630(24.8 X 24.8) |
| Cân nặng Pallet | kg (lb) | 500(1102.31) | 1200(2645.54) |
| Kích thước phôi tối đa | mm (in) | 750 X 1000(29.52 X 39.37) for 2 APC | 10501000(41.33 X 39.37) for 2 APC |
| Khoảng cách bề mặt làm việc của Pallet đến sàn | mm (in) | 1100(43.3) | 1300(51.18) |
| Khoảng các tối thiểu mũi trục chính đến bàn máy | mm (in) | 100 - 780(3.93 - 30.7) | 150 - 1020(5.9 - 40.15) |
| Khoảng các tối thiểu trục chính đến bàn máy | mm (in) | 50 - 660(1.96 - 25.98) | 75 - 975(2.95 - 38.38) |
| Pallet clamping force | kN | 25 * 4 cones | 25 * 4 cones |
| Max. torque of B axis | Nm | 3500 | 8000 |
| Feed system: | |||
| Tốc độ chạy nhanh trên trục XYZ | mm/min (in/min) | 60000(2362.2) | 60000(2362.2) |
| Working feed/Rapid feed in B axis | rpm | 33.3 | 22 |
| Tốc độ tiến dao các trục XYZ | mm/min (in/min) | 20000 (787.4) | 20000 (787.4) |
| Trục chính | |||
| Côn trục chính | BBT40 | BBT50 | |
| Tốc độ tối đa | 40-15000rpm | 20-12,000rpm | |
| Kiểu truyền | Built-in | Built-in | |
| Công suất trục chính | kW | 22(2min.)/18.5 (15min.) | 30 (S2, 30min.), 25 (S1, cont.) |
| Momen trục chính | Nm | 200(2min.)/150 (15min.) | 420 (S3, 25%), 238 (S1, cont.) |
| Bộ thay đổi Pallet tự động | |||
| Số lượng Pallets | pcs | 2 | 2 |
| Thời gian trao đổi Pallet | sec | 7 | 12 |
| Bộ thay đổi dao tự động | |||
| Số lượng dao | pcs | 60 | 50 |
| các dao có vị trí liền kề được lắp lên | mm (in) | 95(3.74) | 115(4.52) |
| Không có dao liền kề | mm (in) | 185(7.28) | 300(11.81) |
| Chiều dài dao tối đa | mm (in) | 400(15.74) | 600(23.62) |
| Cân nặng dao tối đa | kg (lb) | 8(17.63) | 20(44.09) |
| Thời gian thay dao (trọng lượng dao nhỏ hơn 12 kg) | sec. | 1 sec. (2.1 sec by heavy tool) | 2.5 sec. (3.5 by heavy tool) |
| Chip to chip | sec. | 3 sec. (3.5 sec. by heavy tool) | 5.8 sec. (6.8 sec. by heavy tool) |
| Dung tích thùng chứa | |||
| Hydraulic unit | Lít | 60 | 60 |
| Nước làm mát | Lít | 550 | 1000 |
| Dầu bôi trơn | Lít | 1.8 | 3 |
| Kích thước máy | mm (in) | 4580X2720X3070 (180.31X107.08 X 120.86) | 6870X4105X3364 (270.47X161.61X132.44) |
| Trọng lượng máy | kg (lb) | 12,000(26455.47) | 18,200(40124.13) |
Công Ty TNHH Giải Pháp Và Thiết Bị Hi-Tech chuyên cung cấp máy công cụ máy gia công cơ khí và thiết bị cơ khí công nghiệp. Chúng tôi có đội ngũ cán bộ kỹ thuật & kinh doanh với nhiều năm kinh nghiệm, năng động và nhiệt tình luôn sẵn sàng tư vấn các giải pháp phù hợp nhằm tối ưu hóa nhu cầu đầu tư của khách hàng. Hiện nay Công ty chúng tôi là đơn vị đại diện và phân phối độc quyền trung tâm gia công đứng CNC Đài Loan, máy phay đứng cnc Đài Loan, trung tâm gia công dạng cổng cnc Đài Loan của hãng Wele - Đài Loan. Với phương châm lấy chất lượng sản phẩm và dịch vụ hậu mãi để xây dựng niềm tin và uy tín đối với khách hàng, đây là mục tiêu và sứ mệnh của toàn bộ cán bộ công nhân viên của doanh nghiệp chúng tôi để đưa Công ty Thiết Bị Hi-Tech là đối tác đáng tin cậy hàng đầu trong lĩnh vực cung cấp máy cơ gia công khí và thiết bị cơ khí công nghiệp trên Toàn Quốc. Trung tâm gia công dạng cổng CNC Đài Loan Wele có độ chính xác gia công công cao với các series model như sau:
- Trung tâm gia công dạng cổng CNC LB-321
- Trung tâm gia công dạng cổng CNC SB-316
- Trung tâm gia công dạng cổng CNC SB-416
- Trung tâm gia công dạng cổng CNC Đài Loan
- Trung tâm gia công CNC Đài Loan
Mọi thông tin tư vấn kỹ thuật về trung tâm gia công dạng cổng CNC Đài Loan Wele, Quý Khách vui lòng liên hệ với chúng tôi:
Công Ty TNHH Giải Pháp Và Thiết Bị Hi-Tech
ĐT: 0965 868 268
Email: hitech@thietbihitech.com.vn
