Giới thiệu chung

Máy vát mép hai đầu ống thép tự động công nghiệp hạng nặng CJ-140 của hãng CJ GROUP là thiết bị chuyên dụng dùng để vát mép đồng thời hai đầu ống thép với độ chính xác cao, phục vụ các công đoạn hàn, lắp bích, gia công ren và hoàn thiện sản phẩm trong sản xuất công nghiệp nặng.

Với thiết kế chắc chắn, công suất lớn và mức độ tự động hóa cao, máy đặc biệt phù hợp cho nhà máy sản xuất ống thép, kết cấu thép, cơ khí chế tạo và các dây chuyền sản xuất quy mô lớn.

Máy vát mép hai đầu ống thép tự động là gì?

Đây là dòng máy vát mép:

- Gia công cùng lúc hai đầu ống thép

- Hoạt động tự động hoàn toàn

- Chuyên dùng cho ống thép đường kính lớn, thành dày

- Đáp ứng yêu cầu sản xuất liên tục, cường độ cao

So với máy vát mép thông thường, máy giúp rút ngắn thời gian gia công, tăng độ đồng đều và giảm đáng kể chi phí nhân công.

Nguyên lý hoạt động của máy vát mép hai đầu ống tự động CJ-140

- Ống thép được đưa vào vị trí gia công

- Hệ thống kẹp thủy lực/khí nén cố định ống chắc chắn

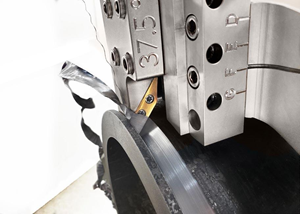

- Cụm dao cắt ở hai đầu đồng thời vát mép theo góc cài đặt

- Sau khi hoàn tất, ống được nhả kẹp và chuyển sang công đoạn tiếp theo

=> Toàn bộ quá trình diễn ra tự động, ổn định và an toàn.

Đặc điểm nổi bật

Gia công đồng thời hai đầu ống – tối ưu chu kỳ sản xuất

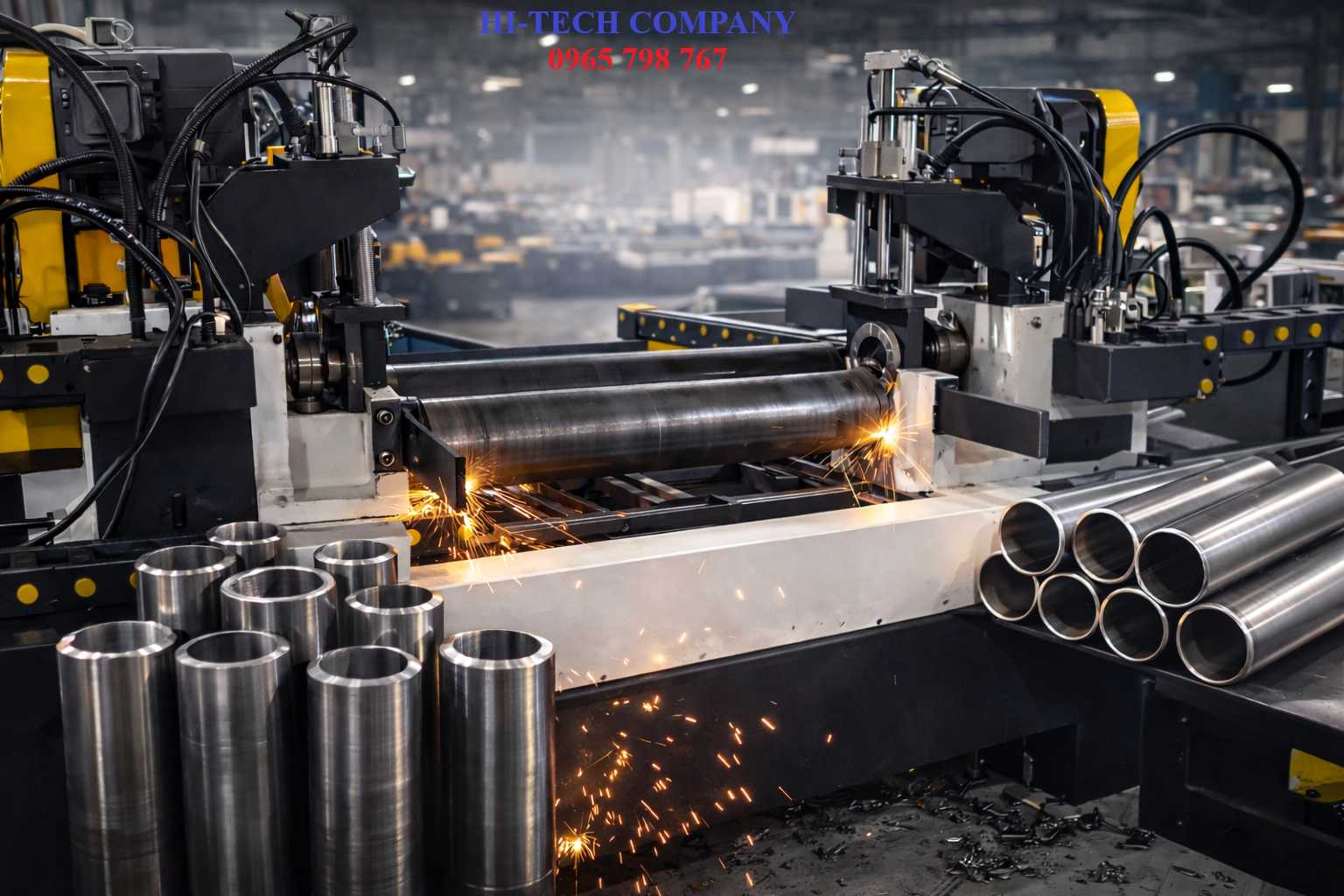

Điểm khác biệt lớn nhất của dòng máy này là khả năng vát mép đồng thời hai đầu ống trong cùng một chu kỳ. Trong sản xuất ống thép hoặc kết cấu, thao tác vát mép là công đoạn “chuẩn bị” nhưng ảnh hưởng trực tiếp đến chất lượng các công đoạn tiếp theo (đặc biệt là hàn). Khi làm theo cách truyền thống hoặc dùng máy vát 1 đầu, doanh nghiệp thường phải:

 + Gia công một đầu → đảo ống → canh lại → gia công đầu còn lại

 + Mỗi lần đảo ống đều mất thời gian căn chỉnh và có nguy cơ lệch tâm, sai góc vát

Với máy vát mép hai đầu, ống được định vị một lần, sau đó hệ thống dao ở hai phía hoạt động đồng thời. Nhờ vậy:

 + Thời gian gia công trên mỗi cây ống giảm đáng kể (đặc biệt rõ ở ống dài, nặng)

 + Hai đầu ống có độ đồng nhất cao hơn (góc vát, chiều sâu vát, bề mặt vát)

 + Quy trình sản xuất “mượt” hơn: hạn chế ùn tắc ở công đoạn chuẩn bị phôi

Nói cách khác, máy giúp doanh nghiệp giảm thao tác thừa, tăng tốc độ và tăng độ ổn định – đây là lợi thế rất lớn khi sản xuất hàng loạt.

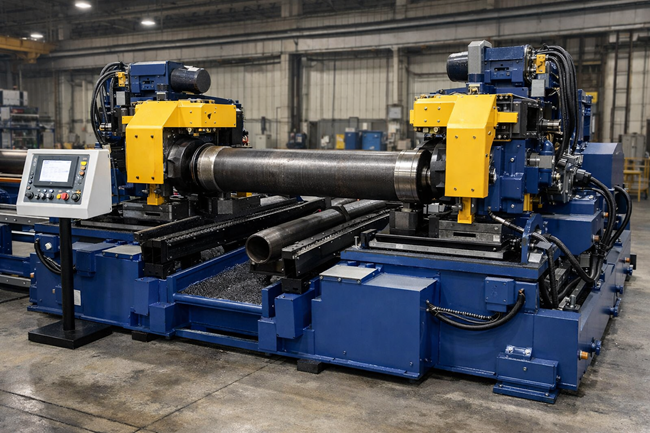

Thiết kế hạng nặng – chịu tải lớn, chạy liên tục ổn định

Chữ “hạng nặng” không chỉ là marketing. Dòng máy này thường được thiết kế để làm việc với ống:

- Đường kính lớn

- Thành dày

- Trọng lượng cao

- Làm việc trong môi trường nhà xưởng cường độ cao (ca dài, bụi, rung, nhiệt)

Để đáp ứng điều đó, máy thường có:

- Khung sườn cứng vững để chống rung và giữ ổn định khi cắt

- Cụm trục chính, ổ trục, truyền động chịu tải cao

- Hệ thống cơ khí được tính toán để giảm rung, giảm độ võng và tăng tuổi thọ dao

Lợi ích thực tế của thiết kế hạng nặng là: khi chạy lâu, máy vẫn giữ độ ổn định, không “đuối lực”, không tạo bề mặt vát xấu do rung. Đối với doanh nghiệp sản xuất công nghiệp, ổn định chính là yếu tố quyết định năng suất và chất lượng.

Hệ thống kẹp – định tâm chắc chắn: “kẹp đúng thì vát mới chuẩn”

Trong vát mép ống, sai số thường đến từ 2 nguyên nhân:

- Ống bị lệch tâm khi kẹp

- Ống bị trượt/dao động trong quá trình dao ăn phôi

Vì vậy máy hạng nặng thường dùng cơ cấu kẹp có lực lớn (thủy lực/khí nén công suất cao) và có hệ định tâm tốt. Khi ống được kẹp đúng chuẩn:

- Mép vát sẽ đồng đều quanh chu vi, không bị “mỏng một bên – dày một bên”

- Dao cắt ăn đều, ít bị sứt mẻ

- Sản phẩm sau vát mép dễ đạt tiêu chuẩn kỹ thuật cho hàn và lắp ghép

Đây là lý do tại sao cùng “vát mép”, nhưng máy công nghiệp cho ra chất lượng bề mặt và độ đồng nhất tốt hơn nhiều so với phương pháp thủ công.

Tự động hóa cao – giảm phụ thuộc tay nghề, dễ đưa vào dây chuyền

Máy tự động thường vận hành theo chu trình rõ ràng:

1. Đưa ống vào vị trí

2. Kẹp cố định

3. Dao tiến dao – cắt vát theo thông số đã cài đặt

4. Dao lùi – nhả kẹp – kết thúc chu kỳ

Nhờ tự động hóa, doanh nghiệp giảm được các lỗi phổ biến như:

- Vát sai góc do thao tác không đều

- Bề mặt xấu do người vận hành “ăn dao” không ổn định

- Sai số giữa các sản phẩm trong cùng lô

Ngoài ra, vì quy trình rõ ràng nên máy rất phù hợp để tích hợp băng tải hoặc bố trí vào dây chuyền sản xuất: cấp ống → vát mép → chuyển qua hàn / lắp bích / gia công tiếp theo.

Ứng dụng thực tế

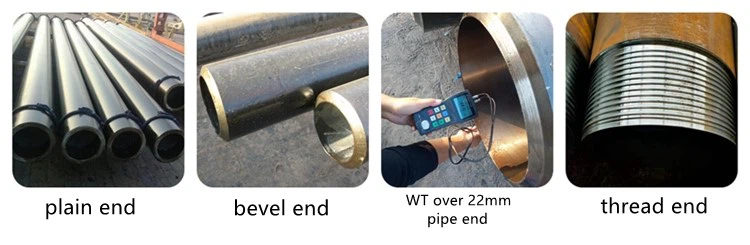

Chuẩn bị đầu ống cho hàn nối đường ống công nghiệp

Trong sản xuất và thi công hệ thống đường ống, vát mép là bước quan trọng để tạo “rãnh hàn” (groove) giúp:

- Mối hàn ngấu sâu, bám chắc

- Giảm nguy cơ rỗ khí, nứt do thiếu ngấu

- Dễ kiểm soát chất lượng mối hàn (NDT, siêu âm/RT tuỳ ngành)

Máy vát mép hai đầu đồng thời đặc biệt hữu ích khi doanh nghiệp phải gia công số lượng lớn ống hàn nối, vì nó giảm thời gian chuẩn bị phôi, giúp dây chuyền hàn không bị chờ.

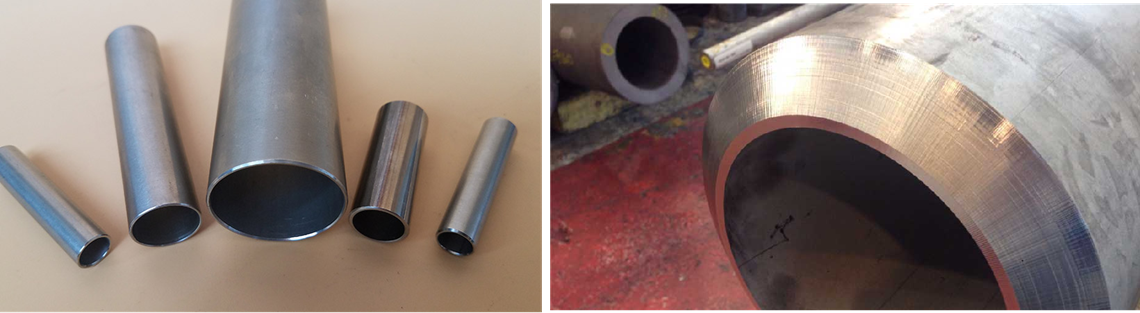

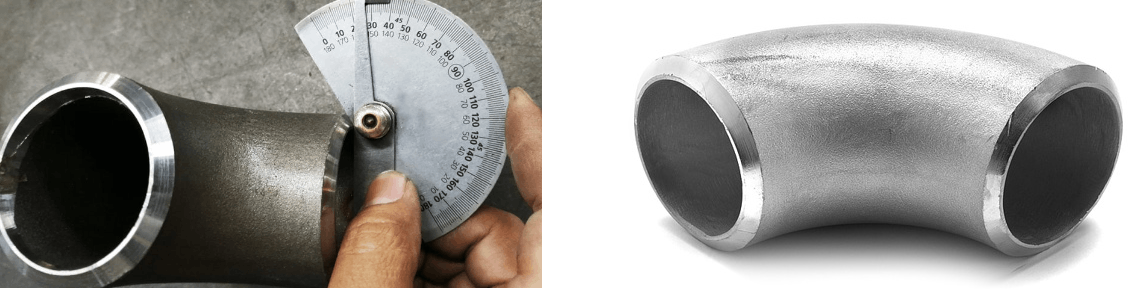

Lắp bích (flange), phụ kiện và gia công đầu ống

Nhiều hệ thống ống cần lắp bích hoặc phụ kiện yêu cầu bề mặt đầu ống “đẹp” và đồng nhất:

- Vát đúng giúp lắp bích thẳng, giảm lệch

- Mép sạch giảm ba via, tránh gây hở, sai vị trí khi lắp

Khi vát đồng thời hai đầu, doanh nghiệp đảm bảo hai đầu có “tính đối xứng” tốt, đặc biệt hữu ích khi cắt ống theo chiều dài tiêu chuẩn và lắp ráp theo cụm.

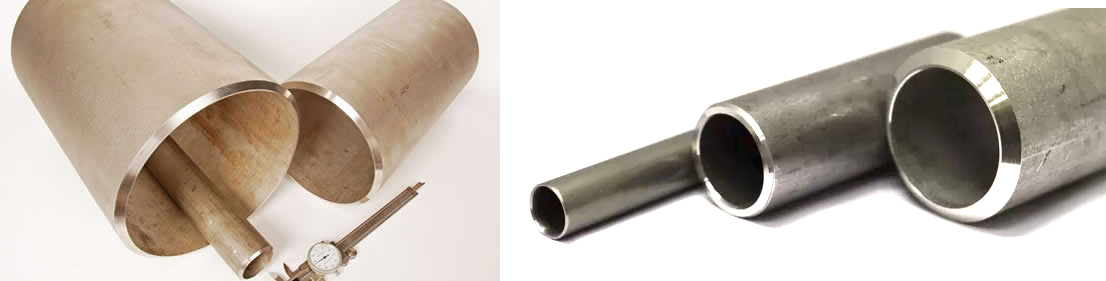

Kết cấu thép, đóng tàu, bồn bể và đường ống áp lực

Các ngành như kết cấu thép, đóng tàu, bồn bể, đường ống áp lực thường:

- Dùng ống dày, chịu lực lớn

- Yêu cầu mối hàn đạt chuẩn cao

- Có quy trình kiểm tra nghiêm ngặt

Trong các ngành này, chất lượng mép vát ảnh hưởng trực tiếp đến:

- Độ bền mối hàn

- Khả năng làm kín

- Tuổi thọ công trình và an toàn vận hành

Máy hạng nặng phát huy rõ ưu thế vì có thể xử lý phôi nặng – dày mà vẫn ổn định, giúp sản phẩm đạt chuẩn kỹ thuật ngay từ đầu.

Lợi ích khi đầu tư máy vát mép hai đầu ống thép tự động công nghiệp hạng nặng

Tăng năng suất theo cách “bền vững”

Năng suất không chỉ là chạy nhanh, mà là chạy nhanh mà vẫn đều. Máy vát mép hai đầu cho phép:

- Giảm thao tác đảo ống, giảm thời gian căn chỉnh

- Chu kỳ gia công ổn định qua từng sản phẩm

- Hạn chế dừng máy do lỗi thao tác hoặc chất lượng vát kém

Đặc biệt trong sản xuất hàng loạt, chỉ cần tiết kiệm vài phút mỗi cây ống cũng tạo ra khác biệt lớn về sản lượng theo ngày/tuần.

Giảm lỗi hàn – giảm sửa chữa – giảm phế phẩm

Rất nhiều lỗi phát sinh ở công đoạn hàn bắt nguồn từ chuẩn bị mép không chuẩn:

- Góc vát sai

- Mép không đều

- Ba via nhiều, bề mặt xấu

Khi mép vát được gia công chuẩn:

- Thợ hàn thao tác dễ, hồ quang ổn định hơn

- Mối hàn đẹp hơn, ít phải mài sửa

- Giảm tỷ lệ kiểm tra không đạt / làm lại

Đây là lợi ích “gián tiếp” nhưng lại tiết kiệm chi phí rất lớn cho doanh nghiệp.

Giảm phụ thuộc tay nghề – dễ đào tạo công nhân vận hành

Mài vát thủ công đòi hỏi người có kinh nghiệm để giữ góc vát đều và bề mặt đẹp. Trong khi đó:

- Máy tự động dựa vào thông số cài đặt

- Người vận hành chủ yếu làm nhiệm vụ cấp phôi, giám sát và kiểm tra

Nhờ vậy doanh nghiệp:

- Dễ đào tạo nhân sự mới

- Vận hành ổn định ngay cả khi thay ca, thay người

- Hạn chế sai lỗi do “tay nghề không đồng đều”

Tăng an toàn và tính chuyên nghiệp của nhà xưởng

Gia công thủ công thường phát sinh:

- Bụi mài

- Tia lửa

- Cạnh sắc và ba via gây nguy hiểm

- Tư thế thao tác mỏi, dễ tai nạn

Máy tự động giúp giảm đáng kể thao tác nguy hiểm trực tiếp, đồng thời tạo sản phẩm đầu ra an toàn hơn (mép sạch, ít ba via). Đây là điểm cộng lớn khi doanh nghiệp triển khai 5S/Lean hoặc nâng cấp nhà xưởng theo tiêu chuẩn.

Hiệu quả đầu tư dài hạn

Dòng máy công nghiệp hạng nặng thường có tuổi thọ cao, vận hành ổn định, ít lỗi vặt. Khi đưa vào sản xuất, doanh nghiệp thường thấy hiệu quả ở 3 khía cạnh:

- Tăng sản lượng (năng suất)

- Giảm chi phí do sửa lỗi (chất lượng)

- Giảm chi phí nhân công (tự động hóa)

Nếu tính tổng chi phí theo vòng đời thiết bị, máy thường mang lại lợi ích rõ rệt sau một thời gian vận hành ổn định.

VÌ SAO NÊN CHỌN MÁY VÁT MÉP ỐNG HAI ĐẦU TỰ ĐỘNG HẠNG NẶNG CJ-140?

Việc đầu tư máy vát mép ống hai đầu tự động hạng nặng không đơn thuần là mua thêm một thiết bị, mà là quyết định nâng cấp năng lực sản xuất tổng thể của doanh nghiệp. Dòng máy này được phát triển để giải quyết các “điểm nghẽn” cố hữu trong sản xuất ống thép quy mô lớn, nơi mà phương pháp thủ công hoặc bán tự động không còn đáp ứng được yêu cầu về năng suất, độ ổn định và chất lượng.

Dưới đây là những lý do cốt lõi giải thích vì sao các nhà máy lớn, xưởng gia công công nghiệp và dự án nặng ưu tiên lựa chọn dòng máy này.

Đáp ứng yêu cầu sản xuất công nghiệp quy mô lớn và liên tục

Trong sản xuất công nghiệp, đặc biệt là các nhà máy ống thép, kết cấu thép, dầu khí hoặc bồn bể áp lực, khối lượng gia công mỗi ngày có thể lên tới hàng trăm hoặc hàng nghìn mét ống. Với quy mô này, các phương pháp gia công thủ công hoặc bán tự động thường gặp các vấn đề:

- Thời gian gia công mỗi sản phẩm dài

- Phụ thuộc nhiều vào thao tác con người

- Dễ phát sinh sai lệch giữa các sản phẩm trong cùng một lô

- Công đoạn vát mép trở thành “nút thắt cổ chai” của dây chuyền

Máy vát mép ống hai đầu tự động hạng nặng được thiết kế để giải quyết triệt để bài toán này. Việc gia công đồng thời hai đầu ống trong một chu kỳ giúp:

- Tăng đáng kể sản lượng đầu ra

- Giữ nhịp sản xuất ổn định, không bị gián đoạn

- Phù hợp với mô hình sản xuất 2–3 ca/ngày

Nói cách khác, máy không chỉ “chạy được”, mà chạy được liên tục, lâu dài và ổn định, đúng với yêu cầu của sản xuất công nghiệp quy mô lớn.

Hoạt động bền bỉ, ít hỏng hóc trong môi trường công nghiệp nặng

Một trong những nỗi lo lớn nhất khi đầu tư máy móc là:

“Máy có chạy ổn định không? Có hay hỏng vặt không?”

Dòng máy hạng nặng được thiết kế để làm việc trong điều kiện:

- Phôi nặng, thành dày

- Lực cắt lớn

- Thời gian vận hành kéo dài

- Môi trường có rung động, bụi, nhiệt và dầu mỡ công nghiệp

Nhờ kết cấu khung vững chắc, cụm trục chính chịu tải cao và hệ truyền động được tính toán kỹ, máy có khả năng:

- Hấp thụ rung động tốt

- Giữ độ chính xác lâu dài

- Hạn chế mài mòn bất thường của dao và ổ trục

Trong thực tế sản xuất, điều này đồng nghĩa với:

- Ít dừng máy đột xuất

- Ít phát sinh chi phí sửa chữa ngoài kế hoạch

- Không làm gián đoạn tiến độ đơn hàng

Đối với doanh nghiệp, độ ổn định của máy chính là độ ổn định của doanh thu.

Dễ bảo trì, vận hành lâu dài – phù hợp sản xuất thực tế

Khác với các hệ thống CNC phức tạp, máy vát mép hai đầu tự động hạng nặng thường được thiết kế theo hướng:

- Cơ khí rõ ràng, dễ tiếp cận

- Các bộ phận hao mòn (dao, ổ trục, phớt…) dễ kiểm tra và thay thế

- Quy trình bảo trì không đòi hỏi kỹ thuật quá phức tạp

Điều này mang lại lợi thế rất lớn cho nhà máy:

- Không cần đội ngũ bảo trì quá chuyên sâu

- Giảm thời gian dừng máy để bảo dưỡng

- Chủ động trong kế hoạch bảo trì định kỳ

Về lâu dài, việc bảo trì đơn giản giúp kéo dài tuổi thọ máy, đồng thời giữ cho chi phí vận hành luôn ở mức kiểm soát được.

Tuổi thọ cao – đầu tư một lần, sử dụng lâu dài

Trong môi trường sản xuất công nghiệp, máy móc không được đánh giá bằng “giá mua ban đầu” mà bằng giá trị sử dụng theo thời gian. Một chiếc máy hạng nặng, nếu được thiết kế đúng và sử dụng đúng, có thể:

- Vận hành ổn định trong nhiều năm

- Ít xuống cấp về độ chính xác

- Giữ được hiệu quả sản xuất lâu dài

So với các giải pháp tạm thời hoặc máy công suất nhỏ, máy vát mép hai đầu tự động hạng nặng mang lại:

- Sự yên tâm về mặt kỹ thuật

- Khả năng đồng hành cùng doanh nghiệp khi quy mô sản xuất tăng lên

- Tránh phải thay máy sớm khi sản lượng vượt dự kiến

Hiệu quả kinh tế vượt trội so với gia công thủ công hoặc bán tự động

Nếu chỉ nhìn chi phí đầu tư ban đầu, máy tự động hạng nặng có thể cao hơn so với máy bán tự động hoặc gia công thủ công. Tuy nhiên, khi xét tổng chi phí sở hữu (TCO), lợi ích kinh tế của máy thể hiện rất rõ:

- Giảm số lượng công nhân cho công đoạn vát mép

- Giảm thời gian gia công trên mỗi sản phẩm

- Giảm tỷ lệ lỗi, sửa lại, hàn lại

- Giảm chi phí gián tiếp do chậm tiến độ

Đặc biệt, khi sản xuất số lượng lớn và liên tục, thời gian hoàn vốn của máy thường ngắn hơn nhiều so với kỳ vọng ban đầu.

Nâng tầm năng lực sản xuất & hình ảnh doanh nghiệp

Việc sử dụng máy vát mép ống hai đầu tự động hạng nặng không chỉ mang ý nghĩa kỹ thuật, mà còn thể hiện:

- Năng lực sản xuất hiện đại

- Quy trình chuyên nghiệp

- Khả năng đáp ứng các đơn hàng lớn, yêu cầu cao

Điều này rất quan trọng khi doanh nghiệp:

- Làm việc với khách hàng lớn

- Tham gia đấu thầu dự án

- Mở rộng sang thị trường xuất khẩu

Thông số kỹ thuật máy vát mép hai đầu ống thép tự động công nghiệp hạng nặng

Model	CJ-140
Kiểu	Truyền động thủy lực
Đường kính ống	20-140mm
Thời lượng công việc	300-3000mm (tùy chỉnh)
Độ chính xác công việc	±0,1mm
Tốc độ làm việc	8-15 giây/chiếc
Động cơ máy	10,2 kW
Áp lực công việc	MPA 6-8KG
Cân nặng	2500kg
Kích thước	350*250*160cm
Vật liệu	Thép, Sắt, Thép không gỉ, Nhôm, Đồng, Nhựa, Nylon, v.v.
Hình dạng có sẵn	Hình tròn, hình vuông, hình lục giác, hình cong, v.v.
Có sẵn phôi gia công	Ống, thanh tròn, que ren, bu lông, đai ốc, v.v.
