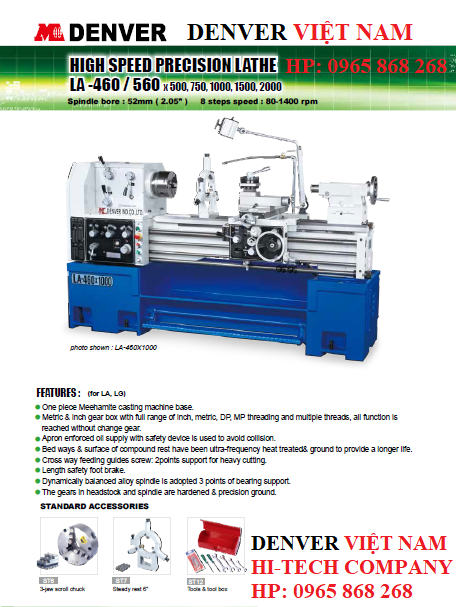

MÁY TIỆN VẠN NĂNG LA-460 / 560x1000, 1500, 2000
MÁY TIỆN VẠN NĂNG LA-460 / 560x1000, 1500, 2000

Thông tin chi tiết

Máy tiện vạn năng là gì: Máy tiện vạn năng là một loại máy công cụ dùng để quay phôi chuyển động tròn đều theo trục chính máy tiện nhằm thực hiện các công việc khác nhau như cắt, chà nhám, khoan...vv. Trong đó Máy tiện vạn năng LA là series Máy tiện vạn năng Đài Loan bao gồm các loại Máy tiện vạn năng LA-460 / 560x500, 750, 1000, 1500, 2000 do nhà sản xuất Denver Industrial Co.,Ltd - Đài Loan sản xuất, đây là hãng sản xuất máy tiện vạn năng có chất lượng đạt tiêu chuẩn CE duy nhất tại Đài Loan. Máy tiện vạn năng LA-460 / 560 được sử dụng để tiện trơn, tiện rãnh, tiện côn, tiện ren vít, tiện trục vít me và các chi tiết tròn trụ. Các loại ren mà Máy tiện vạn năng LA có thể tiện được bao gồm tiện ren hệ Mét, tiện ren hệ Inch, tiện ren hệ Modun, tiện ren hệ Anh (DP). Máy tiện vạn năng LA-460 / 560 phù hợp với các phân xưởng cơ khí, phân xưởng cơ điện bảo trì bảo dưỡng trong các nhà máy sản xuất hoặc trong các nhà xưởng gia công cơ khí chính xác, các trường dạy nghề phục vụ công tác giảng dạy...Máy tiện vạn năng LA-460 / 560 thường có tên gọi là Máy tiện vạn năng Denver hay Máy tiện đa năng Denver, đây là thương hiệu được khách hàng sử dụng nhiều ở Việt Nam. Tại Việt Nam chúng tôi Công Ty Giải Pháp Và Thiết Bị Hi-Tech là đơn vị đại diện, nhập khẩu trực tiếp và phân phối chính thức Máy tiện tiện vạn năng Denver, sửa chữa máy tiện vạn năng Denver, bảo hành và bảo trì máy tiện vạn năng Denver...vv.

Các loại máy tiện vạn năng LA bao gồm:

LA-460 series bao gồm các Máy tiện vạn năng LA-460x500, LA-460x750, LA-460x1000, LA-460x1500, LA-460x2000 với khả năng tiện đường kính lớn 460mm, chiều dài chống tâm lần lượt là 500/750/1000/1500/2000mm

LA-560 series bao gồm các Máy tiện vạn năng LA-560x500, LA-560x750, LA-560x1000, LA-560x1500, LA-560x2000 với khả năng tiện đường kính tiện 560mm, chiều dài chống tâm lần lượt là 500/750/1000/1500/2000mm.

Nguyên lý hoạt động của Máy tiện vạn năng LA:

Máy tiện vạn năng hoạt động dựa trên các chuyển động chính bao gồm chuyển động quay của phôi và chuyển động chạy ăn dao, trong đó:

- Chuyển động quay của phôi được dẫn động từ động cơ trục chính thông qua hộp tốc độ sẽ tạo ra tốc độ cắt.

- Còn chuyển động chạy ăn dao được dẫn động từ trục vít me đai ốc sẽ tạo ra năng suất gia công và độ bóng bề mặt chi tiết gia công.

Chuyển động chạy ăn dao bao gồm:

- Chuyển động chạy dao dọc là chuyển động tịnh tiến có phương song song với đường tâm của chi tiết gia công hay đường tâm của máy tiện vạn nặng, đây là chuyển động tạo ra năng suất gia công và độ bóng bề mặt.

- Chuyển động chạy dao ngang là chuyển động tịnh tiến có phương vuông góc với đường tâm của chi tiết gia công và đường tâm của máy tiện vạn năng, đây là chuyển động tạo ra chế độ bóc tách phoi khỏi chi tiết gia công.

- Ngoài ra khi máy tiện vạn năng kết hợp với đồ gá tiện côn thì sẽ có thêm chuyển động chạy dao nghiêng đây là chuyển động có hướng dịch chuyển tạo thành góc nghiêng với đường tâm của máy tiện để gia công tạo ra các mặt côn. Nếu máy tiện được nâng cấp thành máy CNC sẽ có thêm chuyển động chạy dao theo đường sinh profile để gia công các bề mặt định hình biên dạng phức tap.

Video Máy tiện vạn năng LA-460 / 560 series

THÔNG SỐ KỸ THUẬT MÁY TIỆN VẠN NĂNG DENVER LA SERIES

Máy tiện vạn năng Denver

Model LA-460x500, 750, 1000, 1500, 2000

Model LA-560x500, 750, 1000, 1500, 200

Khả năng của máy tiện vạn năng LA





Đường kính qua băng

460mm

560mm

Đường kính qua bàn xe dao

280mm

380mm

Đườngkính qua băng lõm

680mm

780mm

Chiều rộng băng lõm

210mm

210mm

Khoảng cách chống tâm

500/750/1000/1500mm/2000mm

500/750/1000mm/1500mm/2000mm

Chiều rộng băng máy

317mm

317mm

Chiều dài của băng máy

2490mm

1990mm

Đầu trục chính





Mũi trục chính

ASA A1-6

ASA A1-6

Đường kính lỗ nòng trục chính

Ø52mm

Ø52mm

Phạm vi tốc độ trục chính

80~1800rpm

80~1800rpm

Số cấp tốc độ trục chính

8 cấp

8 cấp

Côn trục chính

MT6

MT6

Bàn xe dao





Chiều rộng bàn xe dao

485mm

485mm

Hành trình ngang của bàn xe dao

250mm

250mm

Hành trình nghỉ của bàn xe dao

125mm

125mm

Kích thước lớn nhất của cán dao

20x20mm

20x20mm

Ụ động chống tâm sau





Đường kính ngoài của mũi chống tâm

Ø52mm

Ø52mm

Hành trình của mũi chống tâm

140mm

140mm

Côn mũi chống tâm

MT.4

MT.4

Gia công cắt ren





Đường kính trục vít me / bước vít me

35mm / 6mm

35mm / 6mm

Gia công ren hệ Mét

0.2~14mm (41 kiểu)

0.2~14mm (41 kiểu)

Gia công ren hệ Inch

2~56 T.P.I (37 kiểu)

2~56 T.P.I (37 kiểu)

Ren hệ Modun

0.3~3.5M.P (18 kiểu)

0.3~3.5M.P (18 kiểu)

Ren hệ Anh (DP)

8~44D.P (21 kiểu)

8~44D.P (21 kiểu)

Tiến dao





Đường kính tay cầm điều khiển tiến dao

Ø22mm

Ø22mm

Phạm vi ăn dao dọc

0.04~1.0mm/vg

0.04~1.0mm/vg

Phạm vi ăn dao ngang

0.05~1.25mm/vg

0.05~1.25mm/vg

Động cơ





Công suất động chính

5HP

5HP

Công suất động cơ làm mát

1/8HP

1/8HP

Trọng lượng & kích thước máy





Trọng lượng máy/trọng lượng đóng kiện

1900/2100Kg

1800/2000Kg

Kích thước đóng kiện máy

2900x1000x1400mm

2400x1000x1700mm

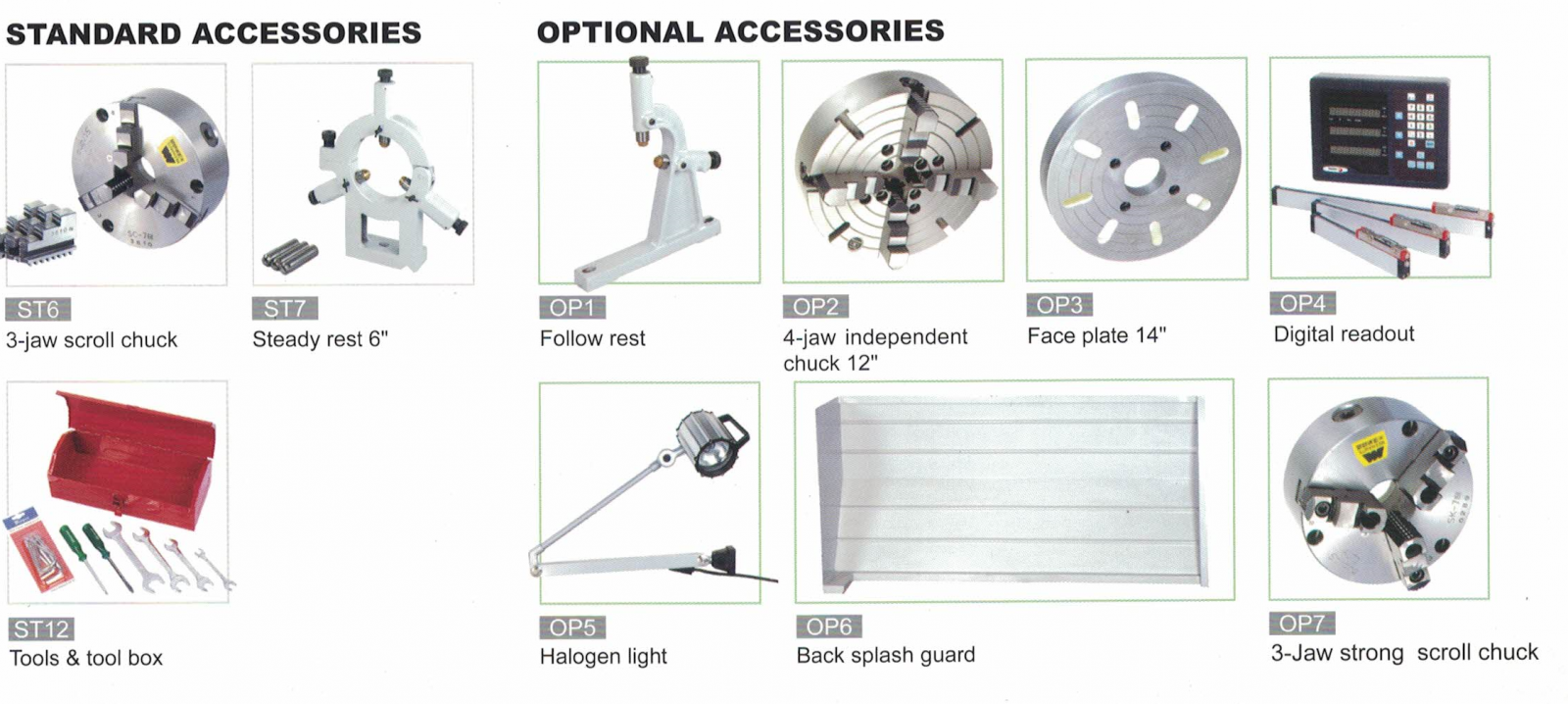

Phụ kiện Máy tiện vạn năng LA-460 / 560 series bao gồm:
- Mâm hoa lắp phía sau
- Luy nét tĩnh
- Luy nét động
- Đèn chiếu sáng làm việc.
- Mũi chống tâm cố định, mũi chống tâm xoay, bạc lót tâm.
- Tấm chắn bắn tóe phía sau máy.
- Bộ dụng cụ vận hành máy và thùng đựng bảo quản.
Ngoài ra khách hàng cũng có thể trang bị thêm các công cụ, dụng cụ để nâng cao tính năng sử dụng của Máy tiện Denver bao gồm:
- Đồ gá tiện côn
- Bộ tháo lắp nhanh dao tiện.
- Đồ gá mài trên máy tiện.
- Bầu cặp mũi khoan và chuôi côn lắp sử dụng khoan tâm, khoan định tâm.
Báo giá Máy tiện vạn năng LA-460 / 560 series: Công ty Hi-Tech với phương châm lấy chất lượng sản phẩm và dịch vụ sau bán đặt lên hàng đầu để phục vụ khách hàng và xây dựng uy tín cho doanh nghiệp chúng tôi. Quý khách hàng có nhu cầu cần tư vấn và đầu tư Máy tiện vạn năng LA-460 / 560, máy tiện vạn năng Denver, máy tiện vạn năng cỡ lớn Denver, vui lòng liên hệ với chúng tôi theo điện thoại và địa chỉ sau: Công Ty TNHH Giải Pháp Và Thiết Bị Hi-Tech

ĐT: 0965 868 268 ; Email: hitech@thietbihitech.com.vn & hitechsolutions.hcm@gmail.com

Phòng 11-07B Lê Thành Twin Towers, 198A Mã Lò, KP6, P.Bình Trị Đông A, Q.Bình Tân, TP.HCM
