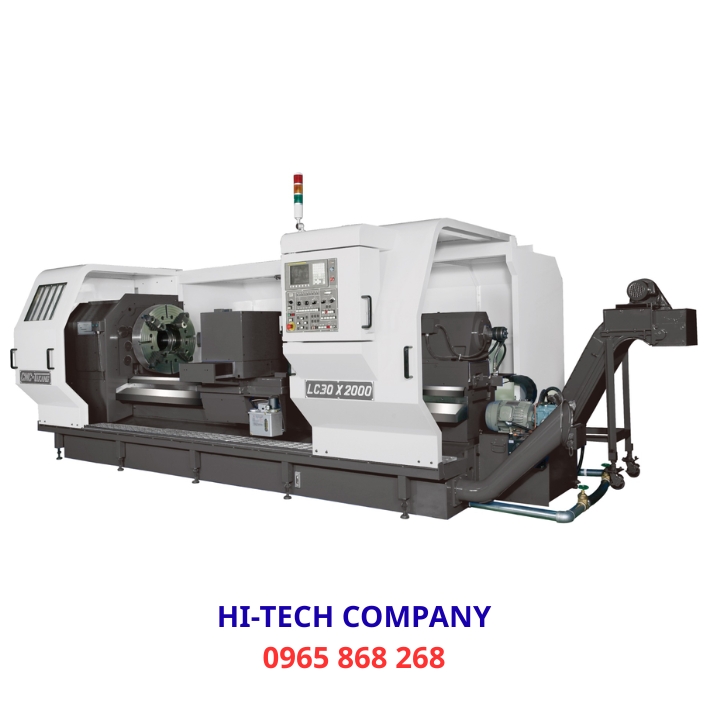

MÁY TIỆN TRỤC CÁN CNC LC30, LC35, LC40, LC45, LC50

Máy tiện trục cán CNC, Máy tiện trục CNC hạng nặng, Máy tiện CNC Takang, CNC Roll Turning Machine: 0965 868 268 & Email: hitech@thietbihitech.com.vn

Thông tin chi tiết

TỔNG QUAN SẢN PHẨM

LC Series là dòng máy tiện CNC băng phẳng hạng nặng, chuyên dùng cho gia công chi tiết lớn, dài và tải nặng. Máy có kết cấu băng phẳng dạng hộp cứng vững, trục chính mô-men xoắn cao và hành trình trục dài, đảm bảo độ ổn định và chính xác trong các nguyên công tiện thô, bán tinh và tinh.

Dòng LC hỗ trợ nhiều tùy chọn chiều dài chống tâm và các phụ kiện hạng nặng như ụ động, gối đỡ tĩnh/di động và băng tải phoi, phù hợp cho các ngành đóng tàu, năng lượng, dầu khí, thiết bị hạng nặng và kết cấu hạ tầng.

ĐẶC TRƯNG KỸ THUẬT

Hộp số mô-men xoắn cao

- Tỷ số truyền 1:133 (M41), đảm bảo toàn bộ công suất tại tốc độ thấp 11 vòng/phút.

- Hộp số tự động chuyển 4 cấp bằng mã M, bánh răng được tôi cứng và mài chính xác, cho độ bền và độ tin cậy cao.

Trục chính lỗ lớn, độ cứng vững cao

- Trục chính được đỡ bằng ổ bi ba điểm, với đường kính lỗ trục chính 6” / 9” / 12” / 14,5”.

- Tùy chọn cấu hình mâm cặp đôi, sử dụng mâm cặp 4 chấu, 3 chấu bằng tay hoặc mâm cặp khí nén ở cả phía trước và phía sau.

Băng máy và ray dẫn hướng siêu cứng vững

- Thân máy đúc liền khối, trang bị ba ray dẫn hướng chữ V kết hợp ray dẫn hướng phụ.

- Chiều rộng ray băng máy đạt 710 mm (bao gồm ray phụ). Các bộ phận quay được cân bằng động riêng lẻ và cân bằng động cuối cùng, đảm bảo vận hành ổn định.

Trục Z hành trình dài, độ chính xác cao

- Trang bị bánh răng – thanh răng chính xác GUDEL kết hợp bánh răng chủ động REDEX có tiền tải, tích hợp thước quang tuyến tính cho hành trình dài 8–12 m.

- Bổ sung hộp số trục Z tỷ số 1:4 để tăng mô-men xoắn và các gối đỡ vít me bổ sung, phù hợp cho hành trình dài.

Ụ động ống tâm quay độ chính xác cao

- Ụ động sử dụng ống tâm quay chuẩn A2, với độ đảo ≤ 0,005 mm, tích hợp bảo vệ va chạm và bảo vệ lùi.

- Tùy chọn đường kính ống tâm Ø250 / Ø350 mm nhằm tăng độ cứng vững khi gia công.

ỨNG DỤNG

Máy tiện CNC băng phẳng (Flat Bed CNC Lathe) được ứng dụng rộng rãi trong các ngành công nghiệp yêu cầu gia công chi tiết kích thước lớn, tải nặng và độ ổn định cao, bao gồm:

- Ngành năng lượng: Gia công trục turbine, trục máy phát, trục bơm công suất lớn, vỏ thiết bị áp lực và các chi tiết kết cấu nặng.

- Ngành đóng tàu: Gia công trục chân vịt, trục truyền động, ống lót, bạc đỡ, puly và các chi tiết cơ khí cỡ lớn dùng trong hệ thống truyền động tàu thủy.

- Ngành khai khoáng và xi măng: Gia công con lăn, trục nghiền, trục băng tải, tang trống, vỏ hộp giảm tốc và các chi tiết chịu tải nặng, làm việc liên tục.

- Ngành chế tạo thiết bị hạng nặng: Gia công trục lớn, con lăn, vỏ máy, bích, mặt bích đường kính lớn và các kết cấu cơ khí phức tạp.

- Ngành dầu khí và hóa chất: Gia công trục, ống, khớp nối, mặt bích và các chi tiết yêu cầu độ chính xác cao, độ bền và khả năng chịu tải lớn.

- Gia công cơ khí chính xác quy mô lớn: Thực hiện các nguyên công tiện thô, tiện bán tinh và tiện tinh đối với bề mặt trụ ngoài, mặt đầu, côn, rãnh và các bề mặt cong phức tạp trên chi tiết có kích thước lớn.

VIDEO MÁY TIỆN CNC HẠNG NẶNG TAKANG

THÔNG SỐ KỸ THUẬT

Máy tiện trục cán CNC	LC 30	LC 35	LC 40	LC 45	LC 50
Đường kính vật tiện qua băng máy	770 mm	895 mm	1020 mm	1145 mm	1265 mm
Đường kính vật tiện qua bàn xe dao	350 mm	480 mm	610 mm	735 mm	860 mm
Chiều cao chống tâm	390 mm	445 mm	520 mm	585 mm	635 mm
Khoảng cách chống tâm	1200mm/2200mm/3200mm/4200mm/5200mm/6200mm/7200mm/8200mm
Chiều rộng băng máy	560mm / 710 mm (Auxiliary guide)
Kiểu mũi trục chính	A2-11/A2-15	A2-11/A2-15	A2-11/A2-15	A2-11/A2-15	A2-11/A2-15
Đường kính lỗ trục chính	102/153 mm	102/153 mm	153/229 mm	153/229 mm	153/229 mm
Phạm vi tốc độ trục chính	11~600 vg/ph	11~600 vg/ph	11~600 vg/ph	11~600 vg/ph	11~600 vg/ph
Côn mũi trục chính	MT6
Chiều rộng bàn dao	380 mm
Kiểu bàn xe dao	H4-250 or V8 Hydraulic
Kích thước cán dao	32x32mm
Hành trình trục X	530mm / 630mm
Hành trình trục Z	1200 - 8200mm
Tốc độ chạy nhanh trục X	6 M/ph
Tốc độ chạy nhanh trục Z	6 M/ph
