MÁY TIỆN NGANG CNC AEGIS FTC-10

Thông tin chi tiết

Máy tiện ngang CNC là Máy tiện băng nghiêng điều khiển số thường được dùng để tiện các sản phẩm bằng kim loại hoặc phi kim loại với độ chính xác cao và cho năng suất lón. Tên tiếng Anh của máy tiện ngang CNC thường được viết là CNC Turning Machine hay CNC Lathe, CNC Turner. Máy tiện ngang CNC được ra đời khá sớm từ cách mạng công nghiệp 2.0 chuyển đổi giữa thao tác vận hành tay thông qua điều khiển số, điều khiển tự động. Từ khi ra đời Máy tiện ngang CNC đã nhanh chóng làm thay đổi nền sản xuất nghành công nghiệp chế tạo, gia công cơ khí bởi tính ưu việt của Máy tiện ngang CNC cho phép gia công (tiện) nhiều biên dạng từ đơn giản đến phức tạp,...vv. Máy tiện ngang CNC có thể tiện nhiều chức năng trên một nguyên công gá lắp như tiện trơn, tiện côn, tiện khỏa mặt, tiện vát mép, tiện rãnh, tiện cắt đứt, tiện ren trong, tiện ren ngoài hệ inch, ren hệ metric và tiện móc lỗ trong. Ngoài ra Máy tiện ngang CNC cho phép người vận hành tạo chương trình gia công trực tiếp trên bộ điều khiển hay tạo sẵn chương trình gia công bên ngoài và đổ chương trình này vào máy tiện cnc thông qua cổng kết nối RS-232 hoặc cổng USB, các chương trình gia công đều được chạy thử kiểm tra câu lệnh và vị trí dao để kiểm soát những sai sót trong thiết kế, lập trình. Chính vì vậy khi dùng Máy tiện ngang CNC đã giảm thiếu tối đa các lỗi gây ra cho sản phẩm. Máy tiện CNC có nhiều ưu điểm so với máy tiện vạn năng như gia công được nhiều biên dạng phức tạp, gia côn độ chính xác cao, sử dụng an toàn, hiệu quả, gia công cho hiệu suất và năng suất cao, giảm chi phí nhân công, giảm được giá thành sảm phẩm đến khách hàng.

Tại sao lại gọi Máy tiện ngang CNC là Máy tiện điều khiển số: Máy tiện ngang CNC tên tiếng Anh chính xác là CNC Turing Machine.

- CNC được viết tắt bởi các từ Computer - Numerical - Control hay dịch ra sát nghĩa là Điều khiển số bằng máy tính.

- Turning: Tiện

- Machine: Máy

Vì vậy CNC Turning Machine được dịch ra là Máy tiện ngang CNC hay tên gọi ban đầu là Máy tiện điều khiển số, sau này máy tiện được phát triển thêm nhiều tính năng nên người ta thường gọi Máy tiện ngang CNC là Trung tâm tiện CNC với tên gọi tiếng Anh là CNC Turning Center. Ngày nay nhằm tối ưu hóa nhân công và năng suất của các nhà máy chế tạo hàng loạt do đó Máy tiện ngang CNC thường được kết hợp với robot thực hiện các công tác như đưa phôi vào và gắp sản phẩm ra. Với 1 hệ thống robot có thể đảm bảo công việc đưa phôi vào và lấy phôi ra cho 3 máy tiện cnc, hệ thống tích hợp này có thể thực hiện công việc 24/24h bởi sự giám sát từ phòng điều khiển bởi các kỹ sư lập trình CNC.

Sau đây chúng tôi xin được giới thiệu về Máy tiện ngang CNC Agis FTC-10:

Thông số cơ bản máy tiện ngang CNC Agis FTC-10:

- Đường kính vật tiện lớn nhất qua băng máy: 250mm.

- Đường kính tiện lớn nhất: 90mm.

- Đường kính vật tiện lớn nhất xuyên tâm: 42mm

- Chiều dài tiện lớn nhất: 120mm.

- Khoảng cách chống tâm: 120mm

- Công suất trục chính: 7.5KW/10HP.

- Tốc độ trục chính: 100 -5000 vòng/ph.

- Số vị trí dao: 8 vị trí.

FTC-10 là dòng máy tiện CNC kiểu truyền động đai do hãng Agis Đài Loan sản xuất trên dây truyền công nghệ tiến, có độ chính xác cao nhưng giá thành cạnh tranh, đáp ứng được hầu hết nhu cầu gia công chế tạo cơ khí chính xác.

Máy tiện CNC FTC-10 được thiết kế cấu trúc tối ưu hóa! Hoạt động ổn định tối đa, độ cứng vững cao.

Máy tiện CNC FTC-10 được sử dụng rộng rãi trong trong các lĩnh vực chế tạo cơ khí chính xác, sản xuất chi tiết tròn trụ nhỏ, sản xuất khuôn mẫu, sản xuất khuôn ép nhựa, sản xuất khuôn thổi nhựa pét, sản xuất khuôn dập, sản xuất linh kiện ô tô, xe gắn máy, công nghiệp hằng không, hằng hải và cơ khí chế tạo máy.

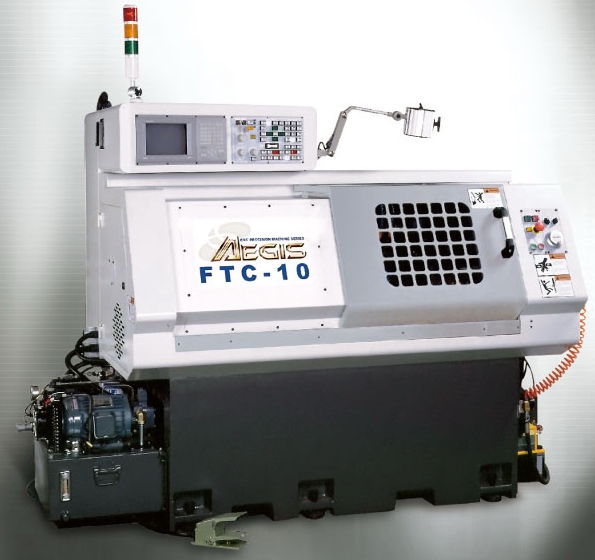

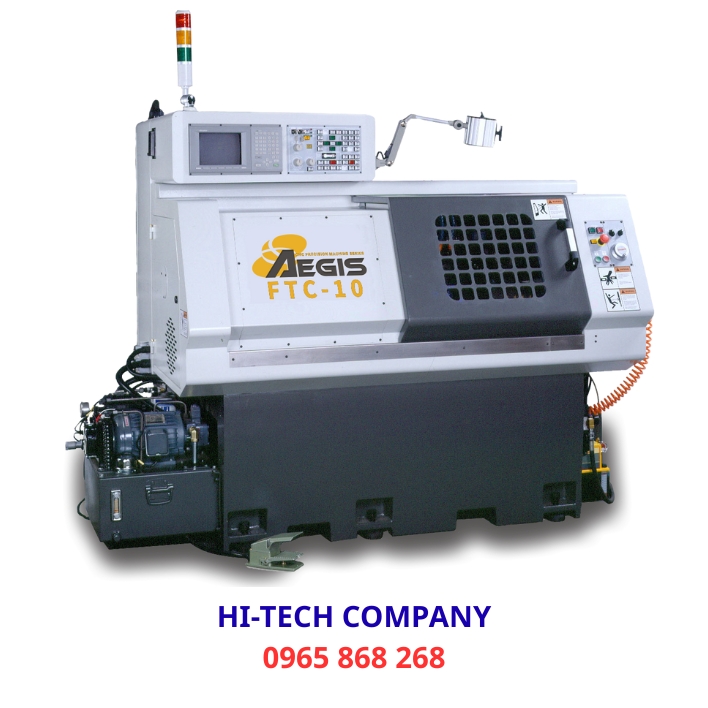

Hình ảnh Máy tiện ngang CNC FTC-10:

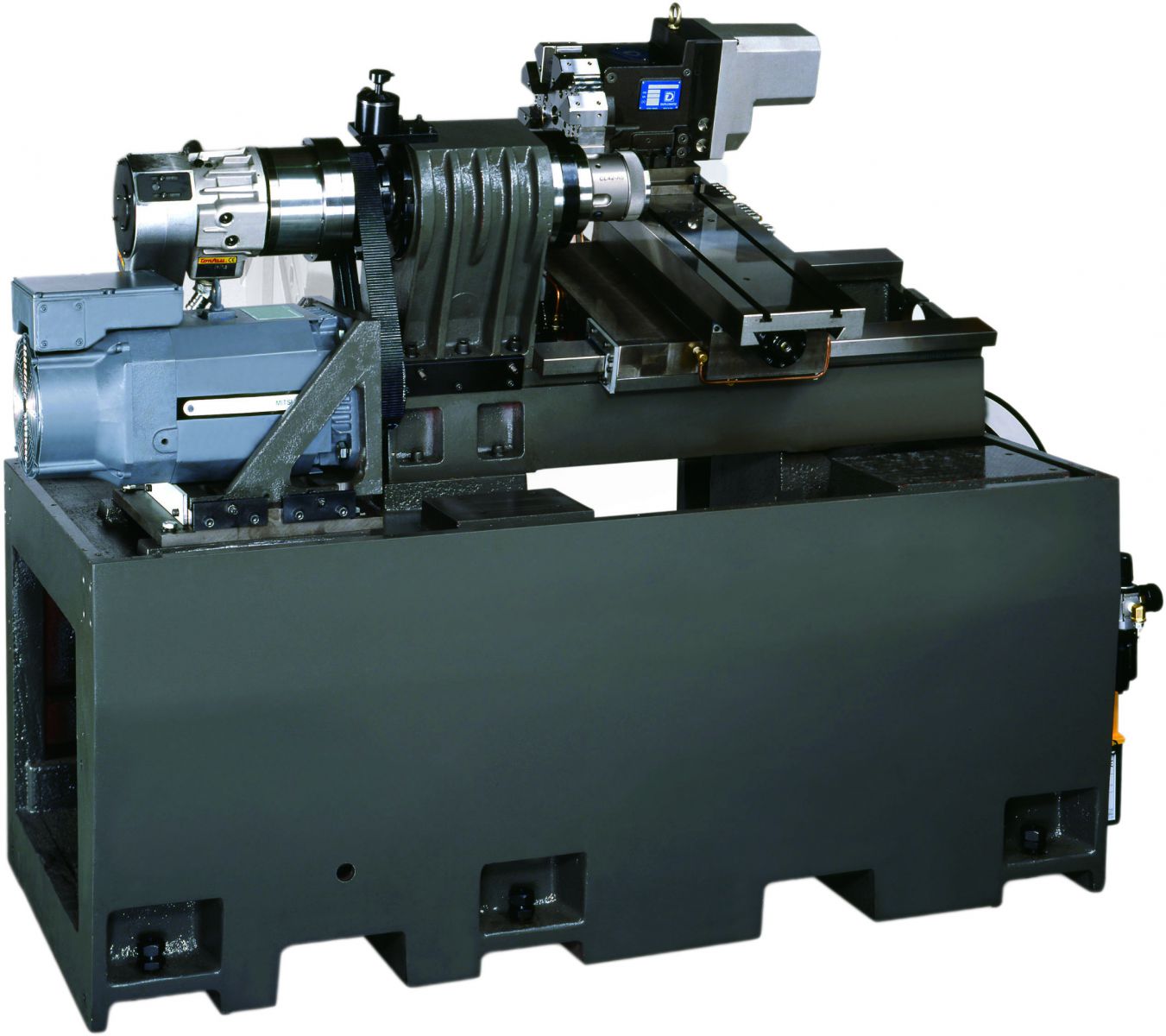

Cấu tạo Máy tiện ngang CNC FTC-10 Agis: Kết cấu thân máy được gia công chính xác, chắc chắn và được làm từ gang xám đúc chất lượng cao. Băng trượt được làm cứng và cạo rà cân bằng chính xác. Các rãnh trượt được gia công chính xác từ thép hợp kim để đảm bảo tuổi thọ và độ chính xác cao.

THÔNG SỐ KỸ THUẬT MÁY TIỆN CNC FTC-10

Máy tiện ngang CNC Đơn vị FTC-10
Đường kính vật tiện qua băng máy mm 250
Đường kính vật tiện qua bàn xe dao mm 120
Khoảng cách chống tâm mm N/A
Đường kính vật tiện lớn nhất mm 90
Chiều dài vật tiện lớn nhất mm 120
Góc nghiên của băng máy Degree 15
Công suất động cơ chính   AC 7.5KW/10 HP
Tốc độ trục chính Vòng/phút 100~5000
Kiểu mũi trục chính ISO A2-5
Đường kính lỗ trục chính mm 52
Đường kính vật tiện xuyên tâm mm 42
Đường kính lỗ họng trục chính mm 70
Kích thước mâm cặp inch 6"(F-48C)
Côn ụ động chống tâm MT N/A
Ụ động chống tâm mm N/A
Hành trình mũi chống tâm mm N/A
Hành trình di trượt ụ động chống tâm mm N/A
Hành trình trục X mm 250
Hành trình trục Z mm 250
Tốc độ chạy nhanh trục X m/min 15
Tốc độ chạy nhanh trục Z m/min 15
Giá trị setting lập trình nhỏ nhất mm 0.001
Kích thước cán dao tiện mm 20
Đường kính cán dao tiện móc lỗ mm 20
Số vị trí dao trên đài dao Vị trí 8+Gang
Thời gian thay dao Giây 1.1
Công suất động cơ tưới nguội HP 2
Kích thước máy mm 2000*1350*1650
Kích thước phủ sàn mm 2500*3000
Kích thước đóng kiện mm 2640*1600*2250
Trọng lượng máy kg 2150
Trọng lượng đóng kiện kg 2400



PHỤ KIỆN BỊ TIÊU CHUẨN MÁY TIỆN NGANG CNC FTC-10

  • Mâm cặp thủy lực 6 inch, 3-Jaws hydraulic Chuck
  • Đài dao 8 vị trí, tools hydraulic servo turret
  • Ổ lắp dao khỏa mặt, Facing Tool Holder 1 pc
  • Ổ lắp dao tiện móc lỗ, Boring bar tool holder 3 sets
  • Bạc lắp dao tiện trong, I.D Sleeve 8, 10, 12,16mm / each 1 pc
  • Chấu kẹp mềm, Soft Jaw 1 set
  • Thùng chứa dung dịch tưới nguội, Removable coolant Tank
  • Hệ thống tưới nguội, Coolant system
  • Thiết bị giải nhiệt tủ điện, Heat Exchanger for electrical cabinet
  • Pedan điều khiển mâm cặp, Foot Switch
  • Cổng kết nối RS-232 Interface
  • Đèn chiếu sáng, Work Lamp
  • Đệm căn chỉnh máy, Levelign bolts and pads
  • Dụng cụ cơ bản và hộp đựng, Tool box with Tool kits
  • Tài liệu hướng dẫn vận hành máy, Machine and electrical operation manual
  • Hệ thống nòng trục chính cho tiện xuyên tâm, Bar feeder interface

PHỤ KIỆN LỰA CHỌN MUA THÊM CHO MÁY TIỆN CNC FTC-10

  • Hệ hống đài dao dạng turret, Gang Tool System front the turret
  • Hệ thống lấy sản phẩm tự động, Parts Catcher
  • Hệ thống tải phôi tự động, Workpiece conveyor
  • Thiết bị set dao, Tool presetter
  • Bộ tải phoi và khay đựng phoi, Chip Conveyor and moving Cart
  • Làm mát trục chính bằng khí, Spindle Air Blow
  • Hệ thống chóng quá tải tự động, Auto power off
  • Hệ thống chollet kẹp dao, Collet Chuck system (Dia.42mm or Dia. 52mm)
  • Bộ biến đổi nguồn, Transformer

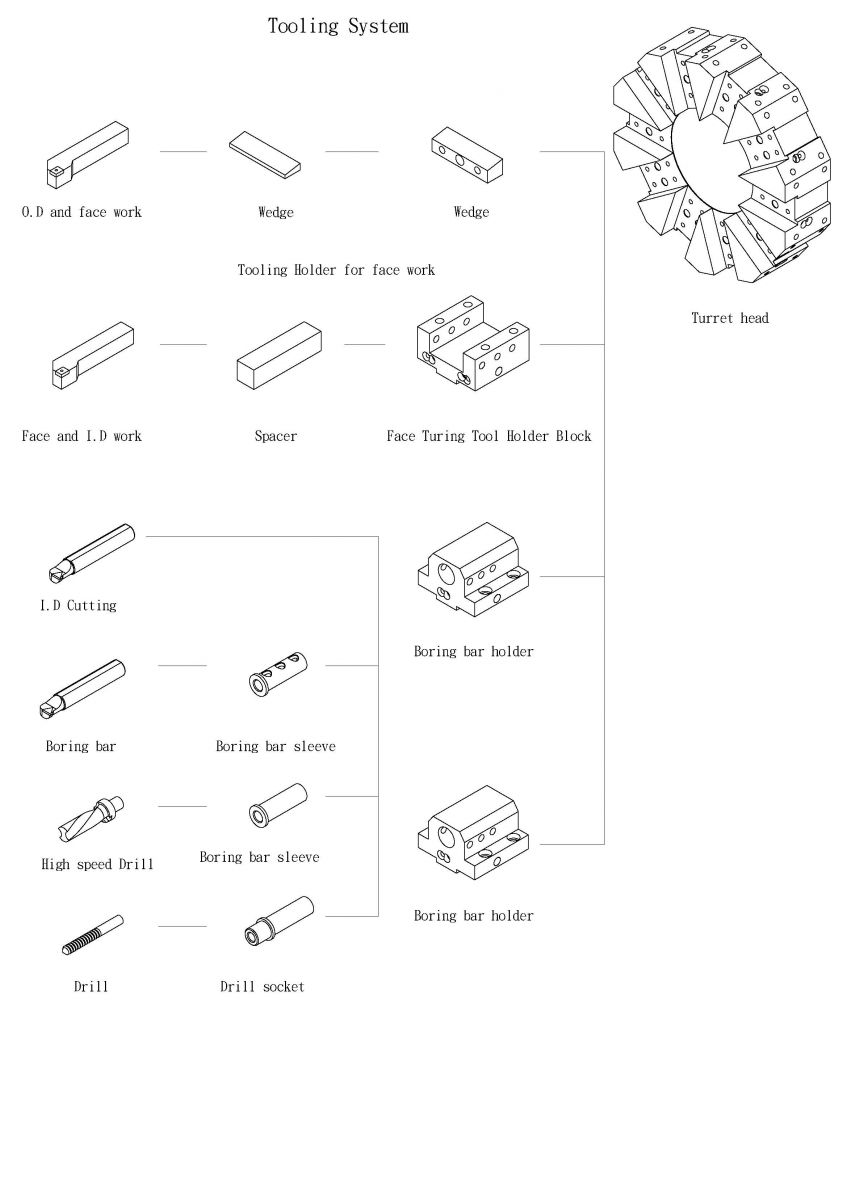

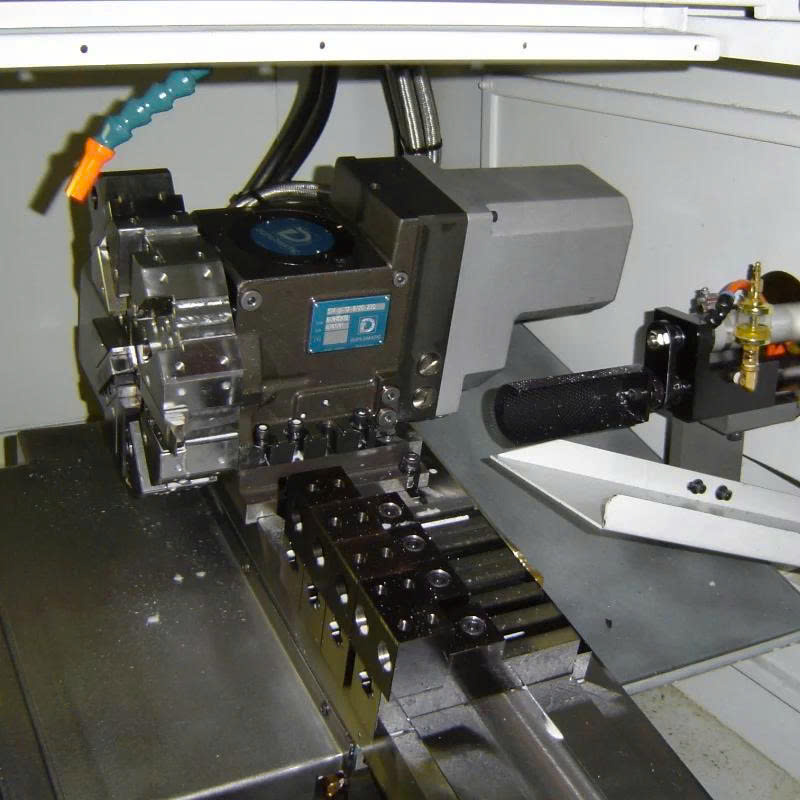

 Kết cấu đài dao Máy tiện ngang CNC Agis

Video giới thiệu Máy tiện ngang CNC FTC-10 Agis:

CUNG CẤP MÁY TIỆN NGANG CNC:  Hi-tech chuyên cung cấp các loại Máy tiện ngang CNC, Máy tiện CNC, Trung tâm tiện CNC, Máy tiện CNC Đài Loan, Máy tiện CNC Agis Đài LoanMáy tiện thụy sỹ CNC, Máy tiện CNC kiểu Thụy Sỹ, Máy tiện tự động CNC, Máy tiện cấp phôi tự động, CNC-Lathe, CNC Turning Machine, Swiss CNC Lathe,...vv.

Báo giá Máy tiện ngang CNC: Quý khách hàng có nhu cầu cần tư vấn và mua máy tiện ngang CNC Đài Loan vui lòng liên hệ với chúng tôi:
