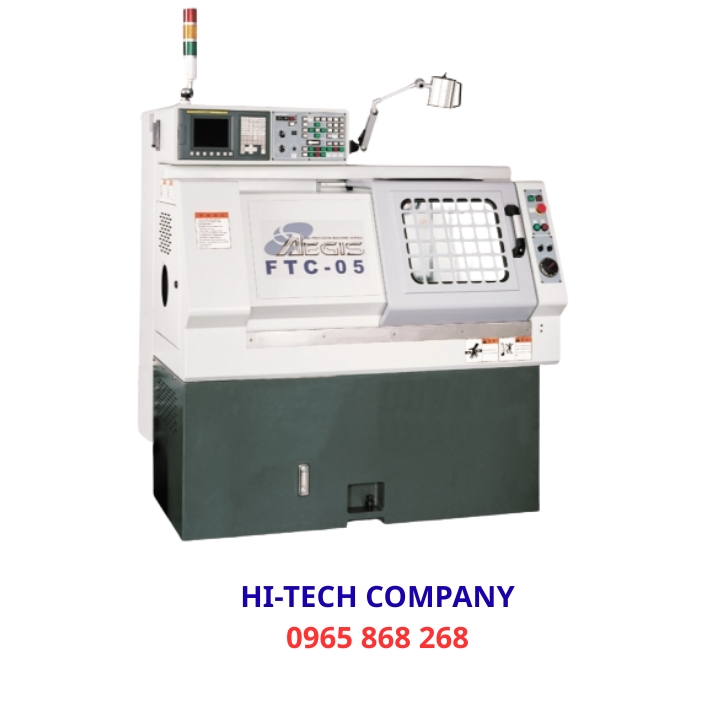

MÁY TIỆN NGANG CNC AEGIS FTC-05

MÁY TIỆN NGANG CNC AEGIS FTC-05 Liên hệ: Công Ty TNHH Giải Pháp Và Thiết Bị Hi-Tech Email: hitech@thietbihitech.com.vn Hotline:0965868268

Thông tin chi tiết

AEGIS FTC-05 - Lựa chọn số 1 cho máy tiện gia công chi tiết chính xác cao !

- Phù hợp cho gia công chuyên dụng và sản xuất linh hoạt với lô nhỏ.

- Thiết kế nhỏ gọn, diện tích lắp đặt chỉ 2 × 2 mét, tiết kiệm không gian, dễ dàng lắp đặt.

- Có thể trang bị robot để vận hành tự động hoàn toàn.

- Thích hợp kết nối và vận hành đồng bộ với toàn bộ thiết bị nhà xưởng hoặc dây chuyền sản xuất.

- Băng tải phoi có thể lắp bên phải hoặc phía sau máy, linh hoạt theo không gian làm việc.

- Lý tưởng cho gia công chi tiết chính xác trong nhiều lĩnh vực như: thiết bị quang học, dụng cụ đo lường, công nghiệp ô tô – xe máy, hàng không, hàng không vũ trụ, điện tử và linh kiện.

Đặc điểm

Độ ổn định & độ cứng vững vượt trội – Độ chính xác ray trượt đạt 5 μm

- Các bộ phận kết cấu chính được đúc từ gang chất lượng cao, xử lý nhiệt khử ứng suất bên trong, đảm bảo độ cứng vững và ổn định lâu dài cho máy.

- Ray trượt trục Z (dạng box way) và bàn trượt được chế tạo từ thép hợp kim chất lượng cao (SK3), cho khả năng chống mài mòn tối đa và độ chính xác lâu dài.

- Theo yêu cầu, máy có thể tùy chọn ray trượt tuyến tính (Linear guideway).

- Ray trượt băng máy bản rộng, giúp tăng cường đáng kể độ ổn định của toàn bộ máy.

- Độ thẳng và độ phẳng của ray trượt được kiểm soát với độ chính xác 5 μm.

- Sử dụng vít me bi NSK (Nhật Bản) cấp chính xác C1, giúp truyền động êm ái, độ ồn thấp và độ chính xác định vị cao.

Hệ thống điện điều khiển

Mạch điều khiển sử dụng linh kiện Moller (Đức) hoặc linh kiện tương đương, đảm bảo khả năng điều khiển tối đa, độ ổn định cao khi vận hành liên tục trong thời gian dài và tuổi thọ sử dụng lâu dài.

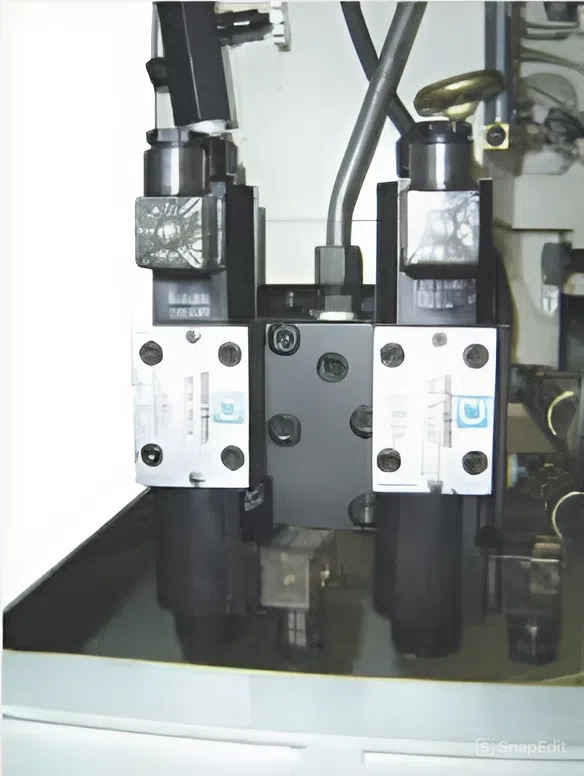

Hệ thống thủy lực

Hệ thống thủy lực sử dụng van điện từ Dupomatic (Ý) hoặc tương đương, giúp vận hành hệ thống thủy lực êm ái, chính xác và ổn định.

Mâm cặp khí chính xác PML (tùy chọn)

Mâm cặp khí chính xác PML, kích thước có thể tùy chỉnh theo yêu cầu của khách hàng.

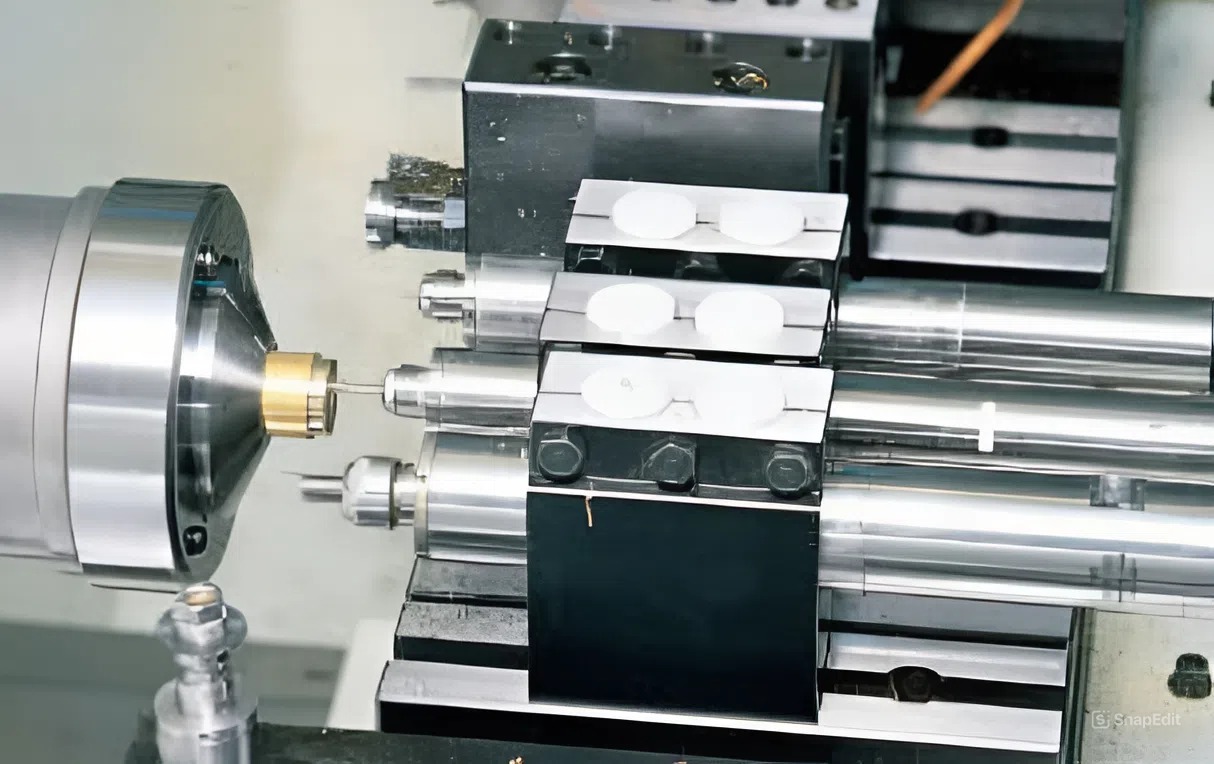

Hệ thống dao truyền động bằng khí tốc độ cao (tùy chọn)

Hệ thống dao truyền động bằng khí nén tốc độ cao, phù hợp cho các ứng dụng gia công yêu cầu tốc độ và độ chính xác cao.

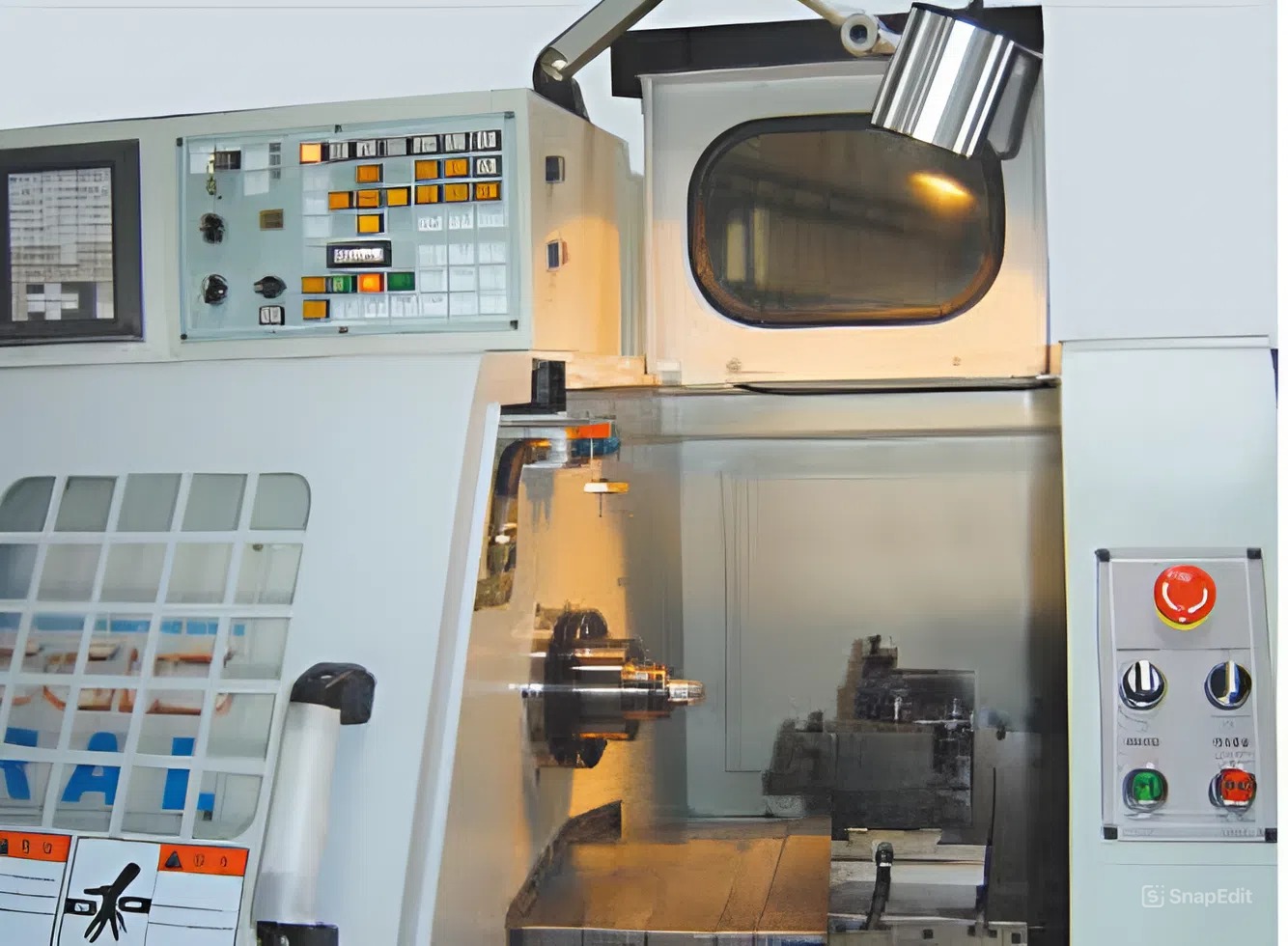

Tấm che bảo vệ tháo rời

Tấm che bảo vệ có thể tháo rời, giúp cài đặt và canh chỉnh dao thuận tiện, an toàn hơn trong quá trình setup.

Ứng dụng

Máy tiện CNC chính xác cao AEGIS FTC-05 được thiết kế chuyên biệt cho gia công các chi tiết nhỏ, yêu cầu độ chính xác cao, độ ổn định và độ lặp lại tốt, phù hợp cho nhiều lĩnh vực công nghiệp, bao gồm:

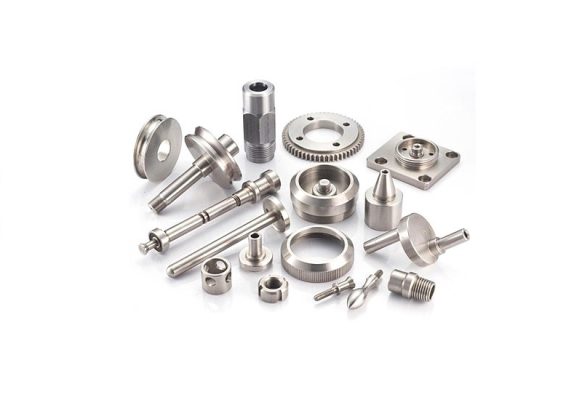

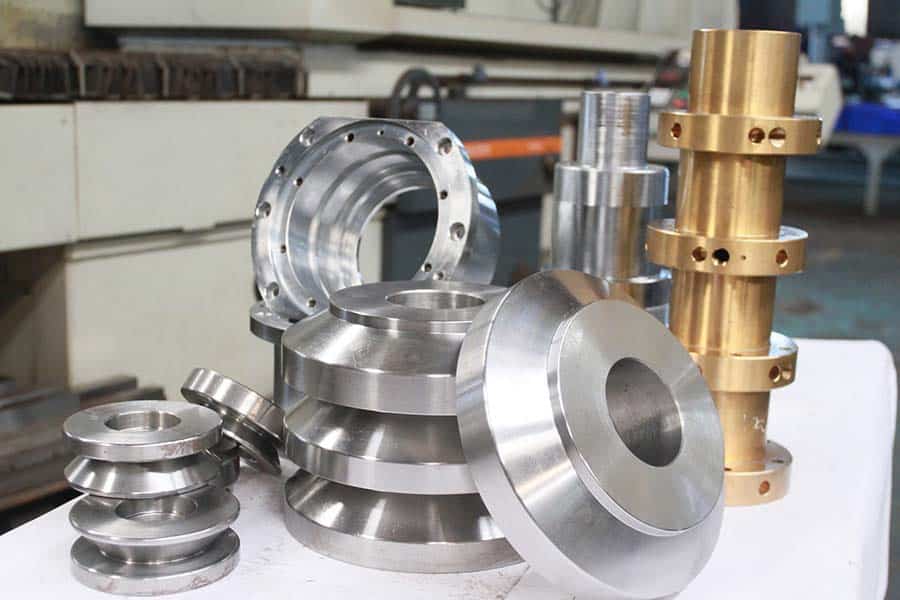

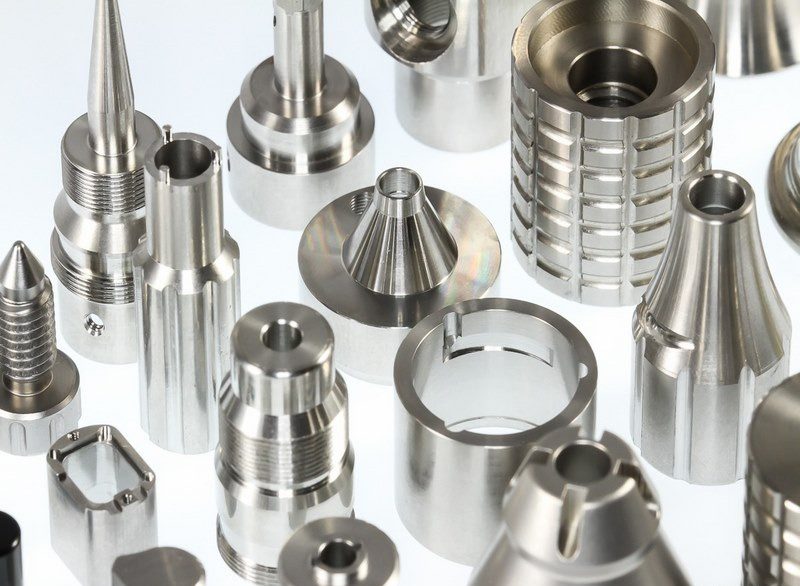

Gia công linh kiện cơ khí chính xác

Trục nhỏ, bạc, chốt, chi tiết tiện có dung sai chặt chẽ.

Ngành y tế & thiết bị y sinh

Gia công chi tiết kim loại nhỏ, phức tạp, yêu cầu độ ổn định và độ tin cậy cao.

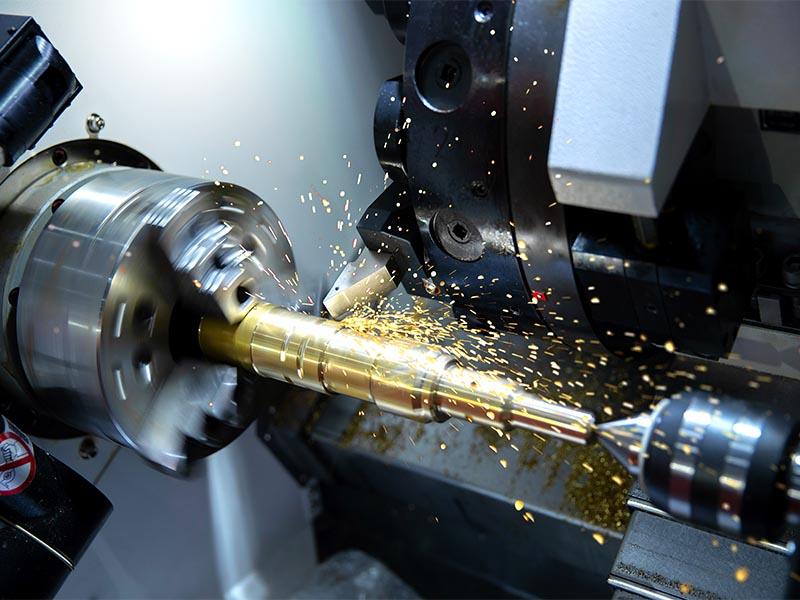

Ngành ô tô – xe máy

Gia công chi tiết phụ trợ, linh kiện truyền động, chi tiết chính xác cao.

Hàng không & hàng không vũ trụ

Gia công các chi tiết yêu cầu tiêu chuẩn kỹ thuật nghiêm ngặt.

THÔNG SỐ KỸ THUẬT MÁY TIỆN CNC

Máy tiện ngang CNC	Đơn vị	FTC-05
Đường kính vật tiện qua băng máy	mm	180
Đường kính vật tiện qua bàn xe dao	mm	120
Khoảng cách chống tâm	mm	N/A
Đường kính vật tiện lớn nhất	mm	91
Chiều dài vật tiện lớn nhất	mm	91
Góc nghiên của băng máy	Degree	0
Công suất động cơ chính		AC 3 KW/5HP
Tốc độ trục chính	Vòng/phút	6000/8000(OPT)
Kiểu mũi trục chính	ISO	A2-4
Đường kính lỗ trục chính	mm	35
Đường kính vật tiện xuyên tâm	mm	25.4
Đường kính lỗ họng trục chính	mm	55
Kích thước mâm cặp	inch	5C
Côn ụ động chống tâm	MT	N/A
Ụ động chống tâm	mm	N/A
Hành trình mũi chống tâm	mm	N/A
Hành trình di trượt ụ động chống tâm	mm	N/A
Hành trình trục X	mm	200
Hành trình trục Z	mm	180
Tốc độ chạy nhanh trục X	m/min	12
Tốc độ chạy nhanh trục Z	m/min	12
Giá trị setting lập trình nhỏ nhất	mm	0.001
Kích thước cán dao tiện	mm	16
Đường kính cán dao tiện móc lỗ	mm	20
Số vị trí dao trên đài dao	Vị trí	Gang Type
Thời gian thay dao	Giây	N/A
Công suất động cơ tưới nguội	HP	4-Jan
Kích thước máy	mm	145013501550
Kích thước phủ sàn	mm	2000*2000
Kích thước đóng kiện	mm	208014601960
Trọng lượng máy	kg	1500
Trọng lượng đóng kiện	kg	N/A

THIẾT BỊ TIÊU CHUẨN

- Đèn làm việc

- Bu lông và đế cân chỉnh máy

- Bộ trao đổi nhiệt cho tủ điện

- Hệ thống làm mát

- Bộ gá dao: 4 vị trí

- Dao cắt: 4 cái

- Đầu kẹp collet (5C): 1 bộ

- Collet 5C: 1 cái

- Hộp dụng cụ kèm bộ đồ nghề

- Hệ thống bôi trơn tự động và bôi trơn vít me bi

- Hệ thống dao Gang-type (Bao gồm xy lanh quay thủy lực 5” và bộ nguồn thủy lực)

OPTION

- Giá giữ dao

- Bàn trượt dao phụ

- Bộ phay (milling attachment)

- Dao tiện trong (I.D. tool)

- Dao tiện trong kép (I.D. double tool)

- Dao tiện ngoài (O.D. tool)

- Ổ dao xoay 8 vị trí

- Mâm cặp collet 5C

- Ống lót dao tiện trong (I.D. tool sleeve)

- Mâm cặp thủy lực rỗng 5”

- Mâm cặp thủy lực 5”

- Hệ thống dao truyền động bằng thủy lực

- Bộ cấp phôi thanh (Bar feeder)

- Bộ hứng chi tiết (phía trước)

- Thiết bị thổi khí trục chính (phía trước)

- Hệ thống dao truyền động bằng khí tốc độ cao

- Băng tải phoi kèm thùng chứa

- Mâm cặp khí PML 4” (áp dụng khi hệ thống khí nén đã sẵn sàng)

Hệ thống dao cụ:
