MÁY TIỆN KIỂU THỤY SỸ JSL-42RB/ 42RBY/ 51RB/ 51RBY

MÁY TIỆN CNC KIỂU THỤY SỸ JSL-42RB/ 42RBY/ 51RB/ 51RBY Tối đa đường kính quay 32mm ~ 51mm. Chuyển động đồng thời tối đa tám trục (X1 / Y1 / Z1 / X2 / Y2 / Z2 / C1 / C2). Hệ thống có thể thực hiện chức năng khoan, phay và tạo rãnh lệch tâm.

Thông tin chi tiết

MÁY TIỆN KIỂU THỤY SỸ JSL-42RB/ 42RBY/ 51RB/ 51RBY

Tổng quan sản phẩm

JSL Series là dòng máy tiện CNC kiểu Thụy Sĩ (Swiss Type Turning Lathe) được thiết kế cho các ứng dụng gia công chi tiết dài, đường kính nhỏ, yêu cầu độ chính xác cao, khả năng gia công đa nguyên công và năng suất vượt trội. Dòng máy tích hợp đầu trượt (sliding headstock) và hệ thống dao trượt trong cùng một máy, đáp ứng hiệu quả các yêu cầu gia công phức tạp chỉ trong một lần gá đặt.

Máy phù hợp cho các ngành công nghiệp đòi hỏi độ chính xác và độ ổn định cao trong sản xuất hàng loạt.

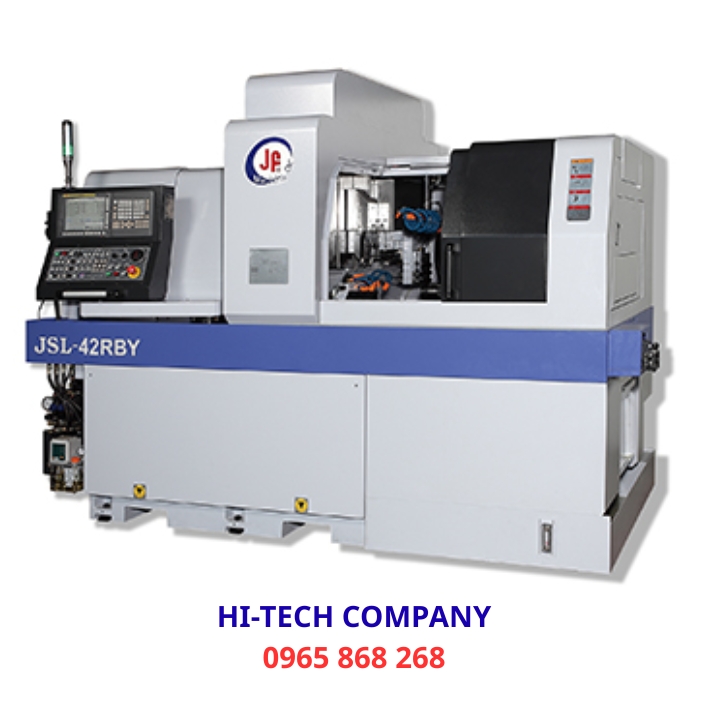

JSL-42RB/RBY

Ưu điểm nổi bật

Khả năng gia công & cấu hình trục

- Đường kính tiện tối đa: 32 mm ~ 51 mm

- Hỗ trợ tối đa 8 trục chuyển động đồng thời (X1 / Y1 / Z1 / X2 / Y2 / Z2 / C1 / C2)

- Cho phép thực hiện các nguyên công tiện, phay, khoan, tarô và gia công lệch tâm trong cùng một chu trình

Hệ trục linh hoạt giúp tối ưu hóa đường chạy dao, giảm thời gian chu kỳ và nâng cao độ chính xác tổng thể của chi tiết.

Hệ thống dao sống & gia công đa nhiệm

- Trang bị dao sống công suất cao, đảm bảo khả năng gia công ổn định

- Hệ thống dao phụ (sub tooling) cho phép khoan, phay và tiện lệch tâm

- Gia công khoan ngang có thể chuyển đổi sang khoan đầu, với:

+ 6 vị trí phía trước

+ 6 vị trí phía sau

Thiết kế này mang lại tính linh hoạt cao khi gia công các chi tiết có cấu trúc phức tạp.

Gia công đồng bộ hai trục chính

- Trục chính chính và trục chính phụ có khả năng gia công đồng thời

- Giảm thời gian gia công sơ cấp và thứ cấp

- Nâng cao độ chính xác nhờ loại bỏ công đoạn gá đặt lại

Giải pháp này đặc biệt hiệu quả cho sản xuất hàng loạt chi tiết chính xác.

Đặc điểm kỹ thuật

KHOAN MÁY TIỆN CNC CẤP PHÔI TỰ ĐỘNG

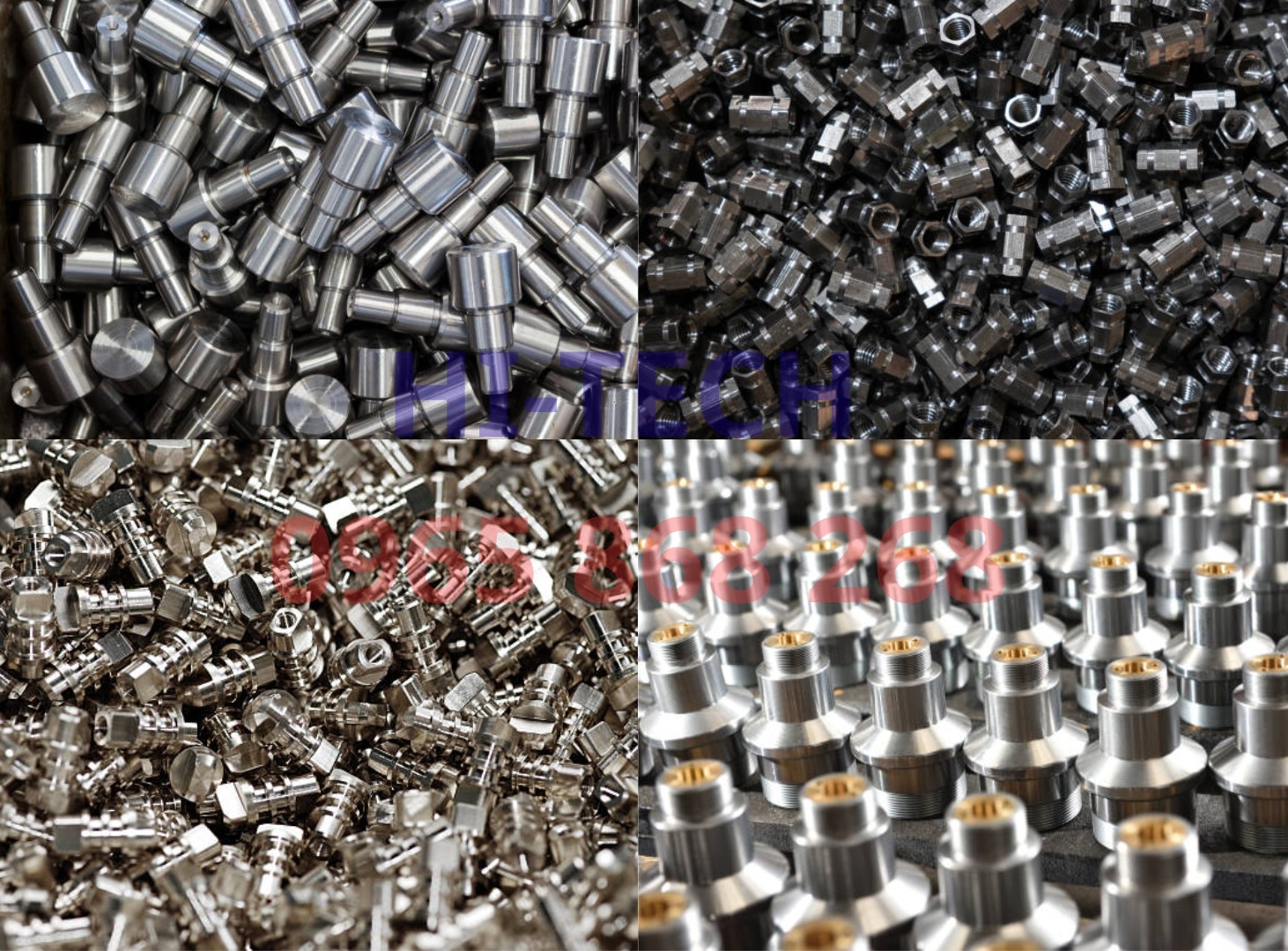

Ứng dụng

Dòng JSL Swiss Type được ứng dụng rộng rãi trong các lĩnh vực:

- Linh kiện ô tô, xe máy

- Chi tiết điện – điện tử

- Chi tiết thiết bị đo lường và dụng cụ chính xác

- Thiết bị và dụng cụ y tế

THÔNG SỐ KỸ THUẬT MÁY TIỆN CNC KIỂU THỤY SỸ JSL-42RB/42RBY/51RB/51RBY

HẠNG MỤC	ĐƠN VỊ	JSL-32RB	JSL-32RBY	JSL-42RB	JSL-42RBY	JSL-51RB	JSL-51RBY
Đường kính tiện tối đa trục chính	mm	32	32	42	42	51	51
Đường kính tiện tối đa trục phụ	mm	32	32	42	42	51	51
Chiều dài tiện tối đa (có ống dẫn hướng)	mm	300	300	300	300	300	300
Chiều dài tiện tối đa (không ống dẫn hướng)	mm	130	130	130	130	130	130
Khả năng khoan/taro tối đa trục phụ	mm	Ø13 / M10	Ø13 / M10	Ø16 / M12	Ø16 / M12	Ø16 / M12	Ø16 / M12
Khả năng khoan/taro tối đa trục chính	mm	Ø10 / M8	Ø10 / M8	Ø26 / M16	Ø26 / M16	Ø26 / M16	Ø26 / M16
Khả năng khoan/taro ngang tối đa	mm	Ø10 / M6	Ø10 / M6	Ø12 / M10	Ø12 / M10	Ø12 / M10	Ø12 / M10
Số lượng giá dao ngoài (O.D.)	pcs	6 (16mm)	6 (16mm)	5 (20mm)	5 (20mm)	5 (20mm)	5 (20mm)
Số lượng giá dao trong (I.D.)	pcs	5 / Ø25mm	5 / Ø25mm	5 / Ø25mm	5 / Ø25mm	5 / Ø25mm	5 / Ø25mm
Giá dao sống ngang S1	pcs	6 (ER-20)	6 (ER-20)	6 (ER-20)	6 (ER-20)	6 (ER-20)	6 (ER-20)
Số mũi khoan mặt trục phụ	pcs	4	8	4	8	4	8
Số trục điều khiển (bao gồm trục C)	pcs	7	8	7	8	7	8
Đường kính lỗ trục chính / trục phụ	mm	Ø34	Ø34	Ø44	Ø44	Ø52	Ø52
Tốc độ tối đa trục chính / trục phụ	rpm	7000	7000	6000	6000	4500	4500
Tốc độ chạy nhanh trục X1/Z1/Y1/X2/Z2/Y2	m/min	24	24	24	24	24	24
Tốc độ tối đa khoan ngang S1	rpm	4000	4000	4000	4000	4000	4000
Công suất motor dao sống S1	kW	1.6	1.6	2.5	2.5	2.5	2.5
Công suất motor dao mặt S2	kW	0.75	0.75	2.5	2.5	2.5	2.5
Tốc độ tối đa khoan S2	rpm	4000	4000	4000	4000	4000	4000
Công suất motor trục chính	kW	5.5 / 7.5	5.5 / 7.5	11	11	15	15
Công suất motor trục phụ	kW	5.5 / 7.5	5.5 / 7.5	7.5	7.5	11	11
Công suất motor trục X1/Z1	kW	1.4	1.4	2.5	2.5	2.5	2.5
Công suất motor trục Y1/X2/Z2	kW	0.75	0.75	2.5	2.5	2.5	2.5
Công suất motor trục Y2	kW	Không	0.75	Không	0.75	Không	2.5
Công suất bơm dung dịch làm mát	kW	1.29	1.29	0.54	0.54	0.54	0.54
Công suất điện yêu cầu	kVA	30	30	30	30	30	30
Dung tích dầu bôi trơn	L	2	2	2	2	2	2
Dung tích bồn nước làm mát	L	250 (100%)	250	250	250	250	250
Kích thước máy (D × R × C)	mm	3173×1695×2146	3173×1695×2146	3173×1695×2146	3173×1695×2146	3173×1695×2146	3173×1695×2146
Trọng lượng máy	kg	4900	4920	4900	4920	5450	5480
