Trang chủ > Sản Phẩm > MÁY TIỆN KIỂU THỤY SĨ JSL-20RB/RBY

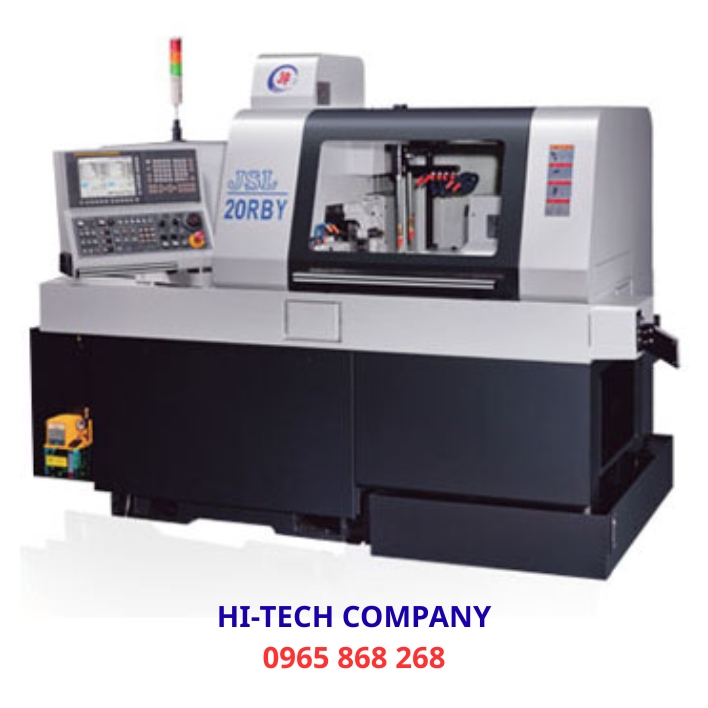

MÁY TIỆN KIỂU THỤY SĨ JSL-20RB/RBY

MÁY TIỆN KIỂU THỤY SĨ MODEL JSL-20RB/RBY đường kính tiện tối đa 20mm

Thông tin chi tiết

MÁY TIỆN KIỂU THỤY SĨ JSL-20RB/RBY

TỔNG QUAN SẢN PHẨM
JSL-20RB / JSL-20RBY là dòng máy tiện CNC kiểu Thụy Sĩ đầu trượt (Sliding Head CNC Lathe) cao cấp của JINN FA, được phát triển nhằm đáp ứng các yêu cầu gia công hiện đại về độ chính xác cao, tính linh hoạt và năng suất vượt trội. Máy đặc biệt phù hợp cho gia công chi tiết nhỏ, dài, hình dạng phức tạp trong sản xuất hàng loạt.

Với thiết kế gọn gàng nhưng tích hợp đầy đủ các chức năng gia công đa nhiệm, JSL-20RB/RBY là giải pháp tối ưu cho các doanh nghiệp cơ khí chính xác.
ƯU ĐIỂM VƯỢT TRỘI

Khả năng gia công & thông số chính

Đường kính tiện tối đa: 20 mm

Chiều dài tiện tối đa (khi mở collet): lên đến 250 mm với bạc dẫn hướng quay

Tốc độ trục chính:

- Trục chính chính: lên đến 10.000 vòng/phút

- Trục chính phụ: lên đến 8.000 vòng/phút

Tốc độ chạy nhanh: 24 m/phút cho các trục X1 / Z1 / Y1 / X2 / Z2 / Y2

Cấu hình này cho phép máy vận hành ổn định ở tốc độ cao, rút ngắn thời gian chu kỳ và đảm bảo chất lượng gia công đồng đều.

Hệ thống dao & gia công đa nhiệm

Dung lượng dao tiêu chuẩn:

- Dao tiện ngoài (O.D.): 6 vị trí

- Dao tiện trong (I.D.): 4 vị trí

- Dao sống khoan/phay chéo: 5 vị trí

Máy cho phép thực hiện đồng thời các nguyên công tiện, phay, khoan và tarô trong cùng một lần gá, nhờ sự phối hợp linh hoạt giữa trục chính chính và trục chính phụ.

Gia công đồng bộ hai trục chính

JSL-20RB/RBY được trang bị trục chính phụ (sub-spindle) cùng hệ thống dao phụ, cho phép:

- Gia công đồng thời mặt trước và mặt sau chi tiết

- Giảm công đoạn gia công thứ cấp

- Nâng cao độ chính xác do không cần gá đặt lại phôi

Ngoài ra, máy cho phép chuyển đổi linh hoạt giữa khoan ngang và khoan đầu, giúp tăng khả năng thích ứng với nhiều dạng chi tiết khác nhau.

Cấu hình trục & sự khác biệt giữa các model

- JSL-20RB: điều khiển các trục C1 / Z1 / X1 / Y1 / C2 / Z2 / X2

- JSL-20RBY: bổ sung thêm trục Y2, mang lại khả năng điều khiển linh hoạt hơn và độ chính xác cao hơn trong các nguyên công phức tạp

Cả hai model đều hỗ trợ nhiều phụ kiện tùy chọn, mở rộng khả năng gia công như khoan sâu, tạo đa giác, cụm phay dẫn động.

ĐẶC TRƯNG KỸ THUẬT

ỨNG DỤNG

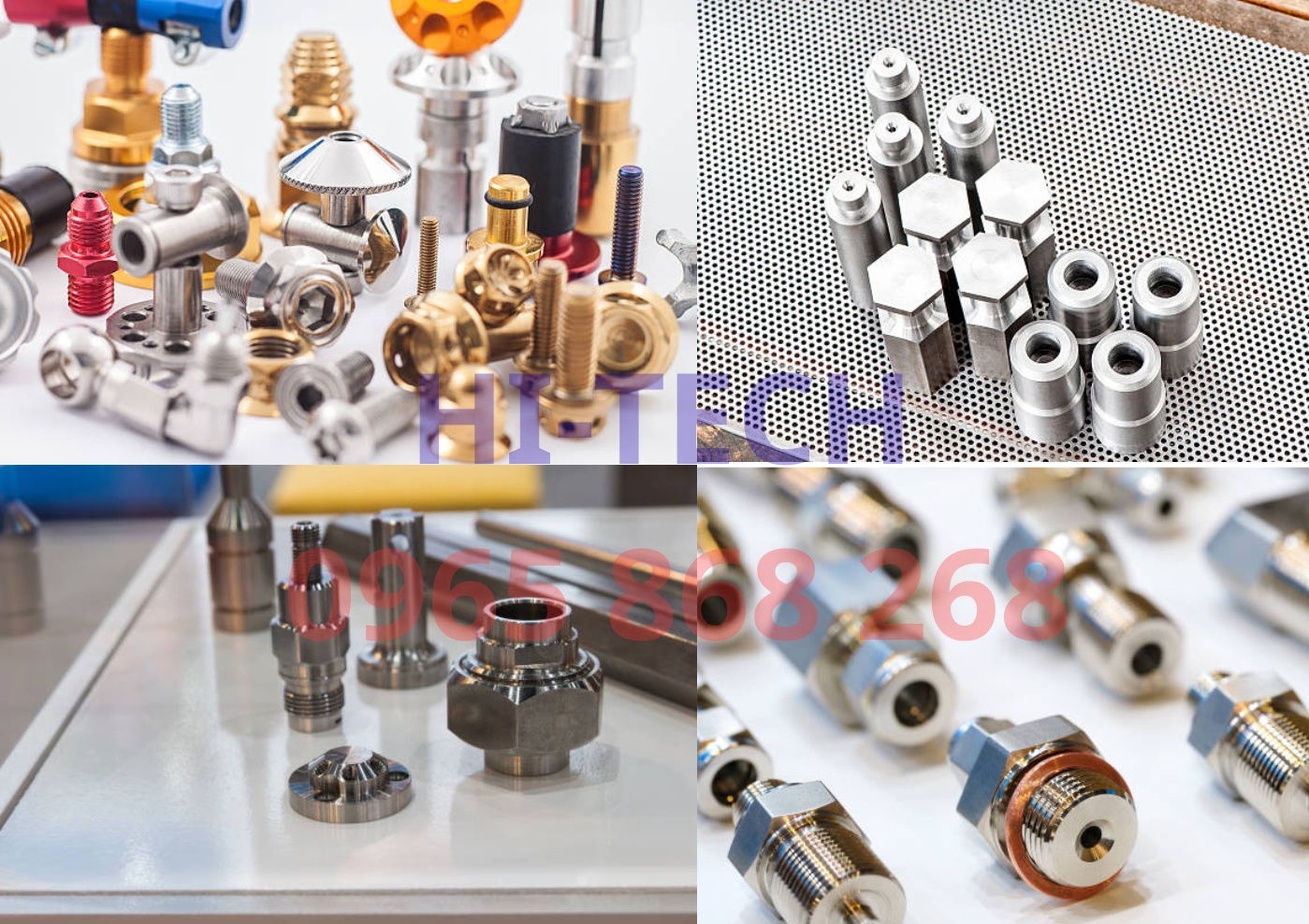

JSL-20RB / JSL-20RBY được ứng dụng rộng rãi trong các lĩnh vực:

- Linh kiện ô tô, xe máy

- Linh kiện điện – điện tử

- Chi tiết dụng cụ đo lường và thiết bị chính xác

- Linh kiện khí nén – thủy lực

- Thiết bị và dụng cụ y tế

- Gia công chi tiết OEM yêu cầu dung sai chặt chẽ

THÔNG SỐ KỸ THUẬT MÁY TIỆN ĐÙN CNC KIỂU THỤY SĨ

Model	Đơn Vị	JSL-20RB	JSL-20RBY
Đường kính tiện lớn nhất của trục chính	mm	20	20
Đường kính tiện lớn nhất của trục phụ	mm	20	20
Chiều dài vật tiện lớn nhất( không dùng ống dẫn )	mm	250/190	250/190
Chiều dài vật tiện lớn nhất( có ống dẫn hướng quay )	mm	Non/50	Non/50
Chiều dài vật tiện lớn nhất( có ống dẫn cố định )	mm	280/220	280/220
Khả năng khoan/taro tối đa của trục chính	mm	Ø10/M8	Ø10/M8
Khả năng khoan/taro tối đa của trục phụ	mm	Ø8/M8	Ø8/M8
Khả năng khoan/taro ngang tối đa	mm	Ø8/M6	Ø8/M6
Giá đỡ dao ngoài	pcs	6/□12mm	6/□12mm
Giá đỡ dao trong	pcs	4/Ø22mm	4/Ø22mm
Giá đỡ dao quay ngang S1	pcs	5/ER-16	5/ER-16
Giá đỡ dao mặt trục phụ	pcs	4	8
Số trục điều khiển (có trục C)	pcs	7	8
Đường kính lỗ trục chính/trục phụ	mm	Ø26.6	Ø26.6
Tốc độ tối đa trục chính/trục phụ	rpm	10000/8000	10000/8000
Tốc độ chạy nhanh X1/Z1/Y1/X2/Z2/Y2	m/min	24	24
Tốc độ tối đa khoan ngang S1	rpm	8000	8000
Công suất motor dẫn động ngang S1	kw	1.2	1.2
Công suất motor dẫn động mặt S2	kw	0.5	0.75
Tốc độ tối đa khoan mặt S2	rpm	8000	8000
Công suất động cơ trục chính	kw	2.2/3.7	2.2/3.7
Công suất động cơ trục phụ	kw	2.2/3.7	2.2/3.7
Công suất motor X1/Z1/Y1	kw	0.75	0.75
Công suất motor X2/Z2	kw	0.5	0.5
Công suất motor Y2	kw	Non	0.5
Bơm dung dịch làm mát	kw	2.3	2.3
Nguồn cấp	kw	20KVA	20KVA
Dung tích dầu bôi trơn	L	2	2
Dung tích dung dịch làm mát	L	220(100%)	220(100%)
Kích thước máy	mm	2846x1284x2024	2846x1284x2024
Trọng lượng	kg	2670	2700

VIDEO MÁY TIỆN KIỂU THỤY SĨ JSL-20RB/RBY

Hi-tech chuyên cung cấp các loại máy tiện cnc kiểu Thụy Sỹ JSL-20/20A, Máy tiện thụy sỹ CNC, Máy tiện kiểu thủy sỹ, Máy tiện tự động CNC, Máy tiện cấp phôi tự động, Swiss CNC Lathe,... Máy tiện CNC cấp phôi tự động hãng JinnFa là những Máy tiện CNC chính xác, hoạt động ổn định, hiệu quả do Hi-Tech cung cấp với giá tốt nhất trên thị trường, và có nhiều dịch vụ ưu đãi. Với 10 kinh nghiệm trong lĩnh vực cung cấp giải pháp CNC, đội ngũ kỹ sư của chúng tôi luôn hướng đến dịch vụ bảo trì bảo dưỡng máy sau khi bán hàng. Hãy liên hệ với chúng tôi:
