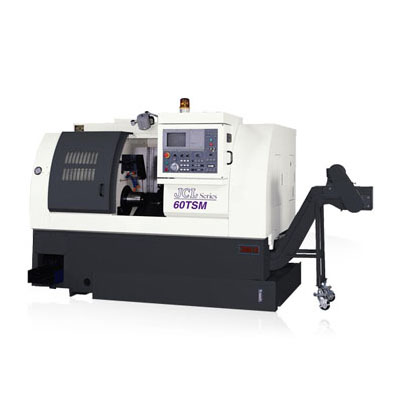

MÁY TIỆN CNC JINN FA JCL-42TS/52TS/60TS/42TSM/52TSM/60TSM

MÁY TIỆN CNC JINN FA JCL-42TS/52TS/60TS/42TSM/52TSM/60TSM khả năng tiện lớn nhất qua băng máy Ø440 mm, đường kính tiện lớn nhất từ 140mm đến 200mm. Chiều dài vật tiện lớn nhất từ 140mm đến 195 mm tùy model. Công suất trục chính tối đa 7.5 Kw.

Thông tin chi tiết

Tổng quan sản phẩm

JCL-TS Series là dòng máy tiện CNC ngang đầu cố định hai trục chính (Twin Spindle), được phát triển nhằm tối ưu hóa hiệu suất sản xuất và rút ngắn thời gian gia công. Dòng máy cho phép thực hiện gia công mặt sau (back-side machining) ngay trên cùng một máy, loại bỏ công đoạn gá lại phôi, từ đó nâng cao độ chính xác và năng suất tổng thể.

Dòng JCL-TS đặc biệt phù hợp cho các doanh nghiệp sản xuất hàng loạt, yêu cầu chu kỳ gia công ngắn, độ chính xác cao và mức độ tự động hóa cao.

Đặc trưng kỹ thuật

Ưu điểm vượt trội

Hiệu suất & độ chính xác

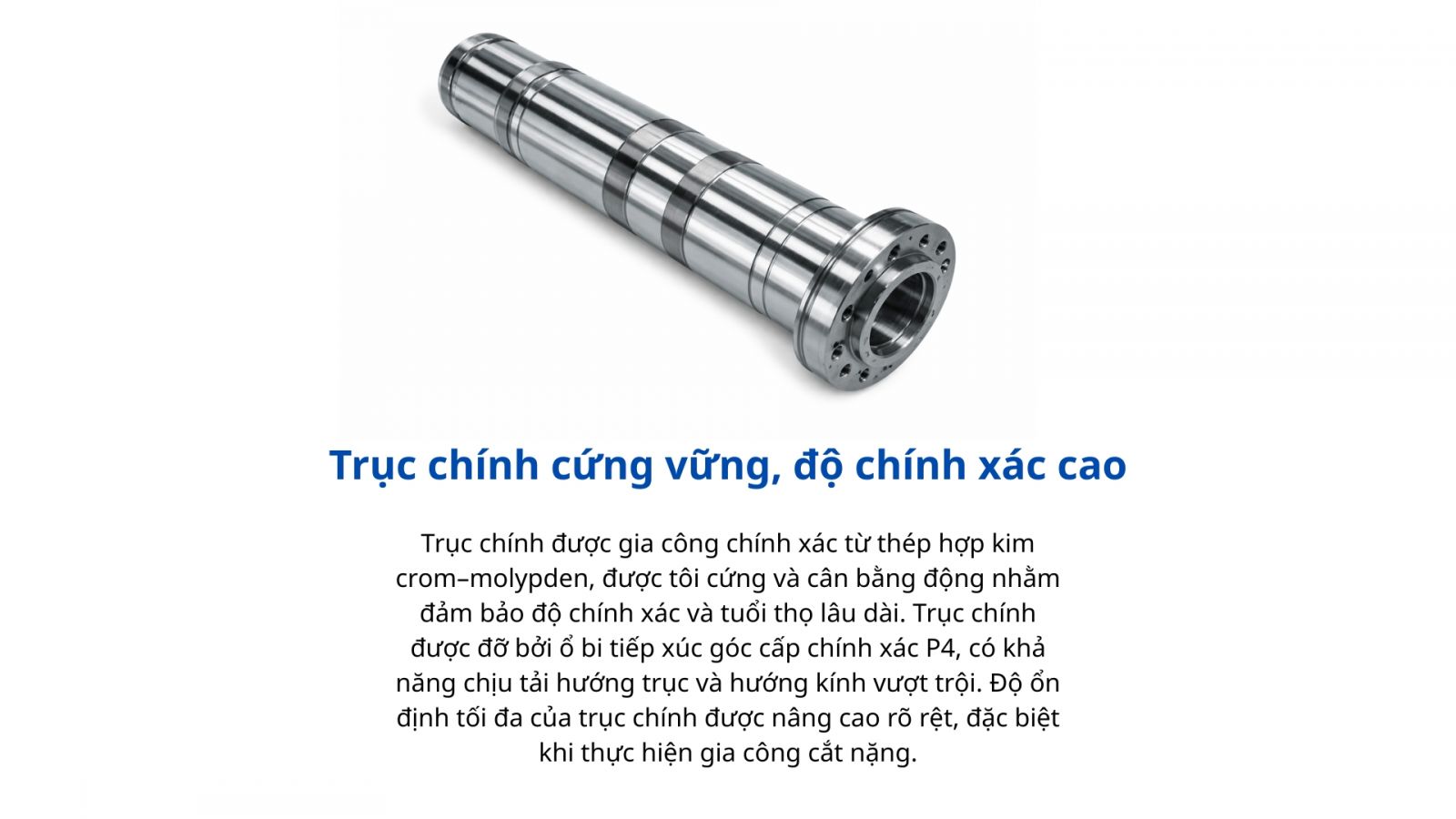

- Trục chính tốc độ cao, độ chính xác quay tốt

- Khả năng gia công ổn định trong điều kiện sản xuất liên tục

- Đảm bảo độ lặp lại và chất lượng bề mặt đồng đều

- Thiết kế tổng thể hướng đến hiệu suất cao, độ tin cậy và tính tiện lợi trong vận hành.

Nâng cao hiệu quả sản xuất

- JCL-TS Series được định vị là giải pháp nâng cao năng suất toàn diện, nhờ:

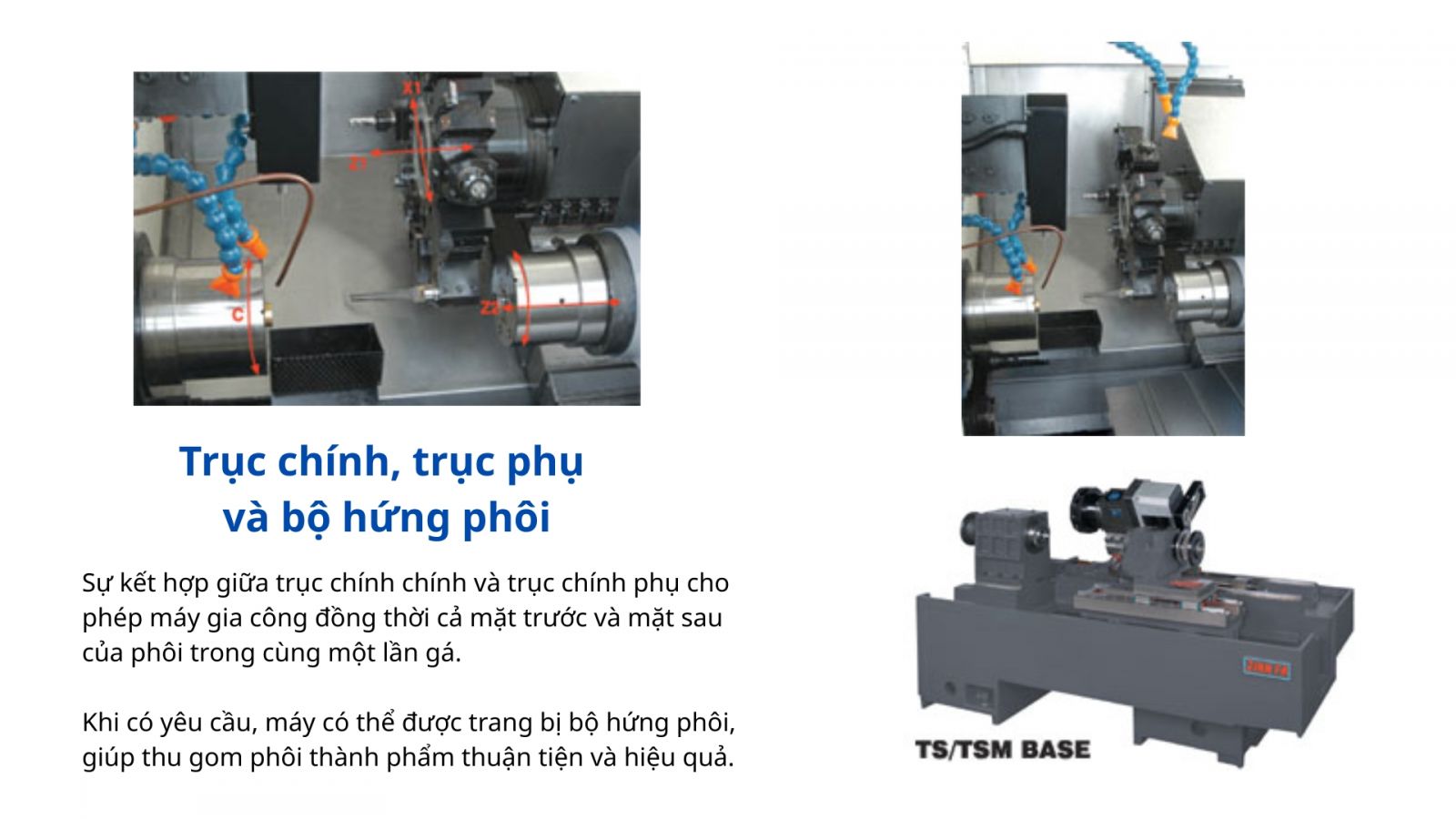

- Gia công hoàn thiện hai đầu chi tiết trong một chu trình

- Giảm nhân công thao tác

- Dễ dàng tích hợp bar feeder và hệ thống tự động hóa

Ứng dụng

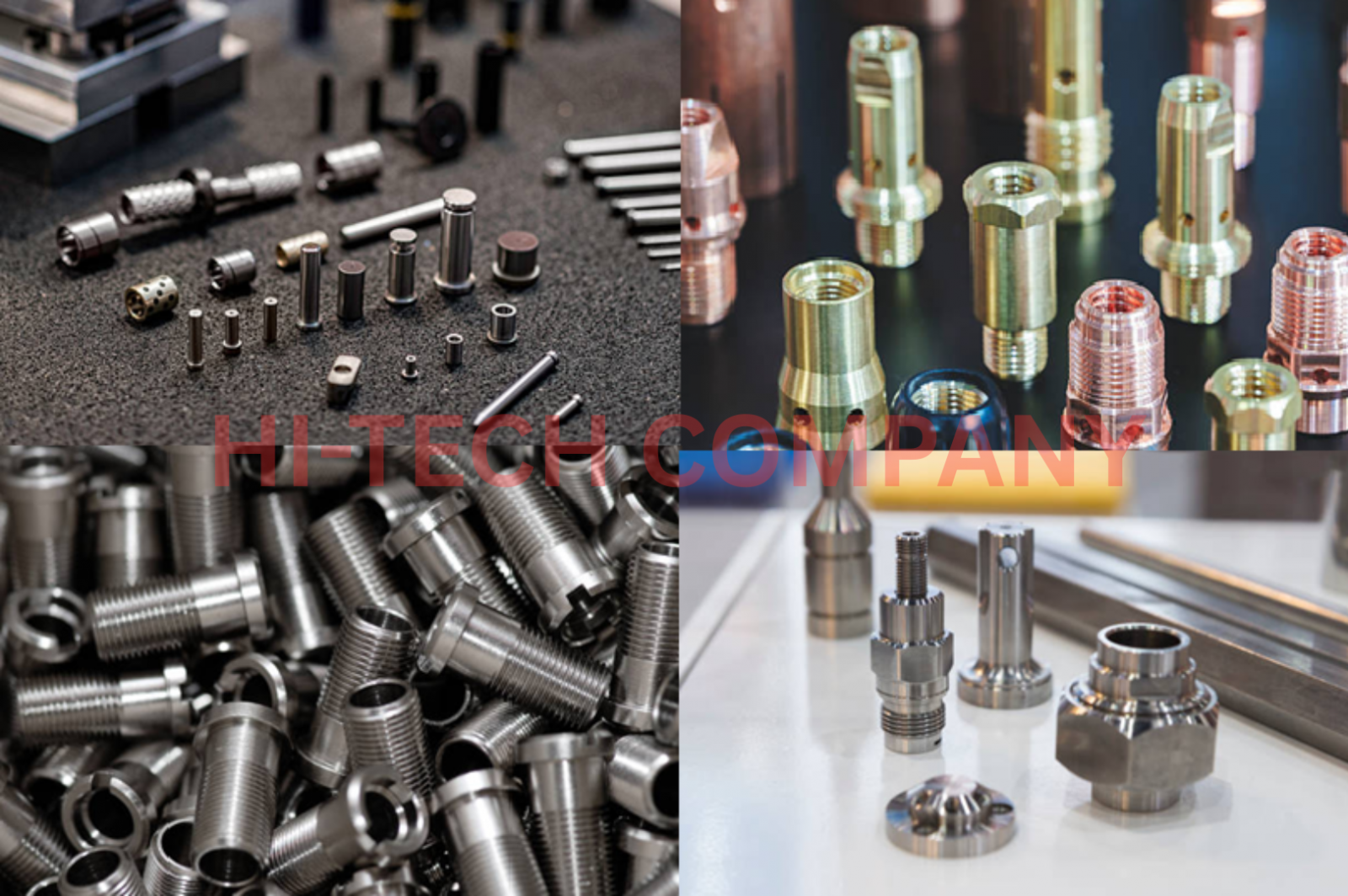

Dòng JCL-TS phù hợp cho các ứng dụng gia công tiện CNC trong nhiều lĩnh vực:

- Linh kiện ô tô, xe máy

- Phụ tùng cơ khí chính xác

- Linh kiện điện – điện tử

- Gia công OEM theo bản vẽ kỹ thuật

- Sản xuất hàng loạt và sản xuất liên tục

THÔNG SỐ KỸ THUẬT MÁY TIỆN CNC JINNFA

Model	Đơn Vị	JCL-52TS / 60TS	JCL-52TSM / 60TSM
Đường kính vật tiện qua băng máy	mm	Ø590	Ø590
Chiều dài vật tiện tối đa	mm	Ø395	Ø395
Đường kính vật tiện tối đa gắn lên trục chính	mm	Ø240	Ø240
Đường kính vật tiện tối đa gắn lên trục phụ	mm	Ø150	Ø150
Chiều dài vật tiện tối đa	mm	180	235
Chiều dài tối đa cho 1 lần cắt		80	80
Vật tiện xuyên nòng trục chính tối đa	mm	Ø50 / Ø60	Ø50 / Ø60
Vật tiện xuyên nòng trục phụ tối đa	mm	Ø42	Ø42
Đường kính lỗ trục chính	mm	Ø75	Ø75
Đường kính lỗ trục phụ	mm	Ø55.5	Ø55.5
Mũi trục chính		A2-6	A2-6
Mũi trục phụ		A2-5	A2-5
Tốc độ quay tối đa	rpm	45~3500	45~3500
Động cơ trục chính	kw	15	15
Số vị trí dao trên đài dao		12	12
Hành trình tối đa trục X1	mm	135	135
Hành trình tối đa trục Z1	mm	225	280
Hành trình tối đa trục Z2	mm	310	310
Hành trình chạy dao nhanh trục X1	m / min	16	16
Hành trình chạy dao nhanh trục Z1	m / min	20	20
Hành trình chạy dao nhanh trục Z2	m / min	16	16
Thời gian thay dao	sec	0.3	0.3
Góc nghiêng băng máy	deg	30°	30°
Dạng băng trượt		Linear guide way	Linear guide way
Mâm cặp thủy lực trục chính	inch	8”	8”
Mâm cặp thủy lực trục phụ	inch	6”	6”
Đường kính dao tiện	mm	□20	□20
Đường kính dụng cụ khoan	Mm	Ø32	VDI 30
Công suất động cơ servo / 30min	kw	-	2.2
Động cơ trục phụ	kw	5.5	5.5
Động cơ thủy lực	kw	2	2
Động cơ bôi trơn	w	3.5	3.5
Tổng công suất của may	kva	26	30
Dung tích nước làm mát	L	140L (85%)	140L (85%)
Kích thước máy (LxWxH)	mm	2695x1810x1950	2695x1810x1950
Trọng lượng máy	kg	4150	4230
