Trang chủ > Sản Phẩm > MÁY TIỆN CNC JINN FA JCL-42TG/52TG/42TGM/52TGM

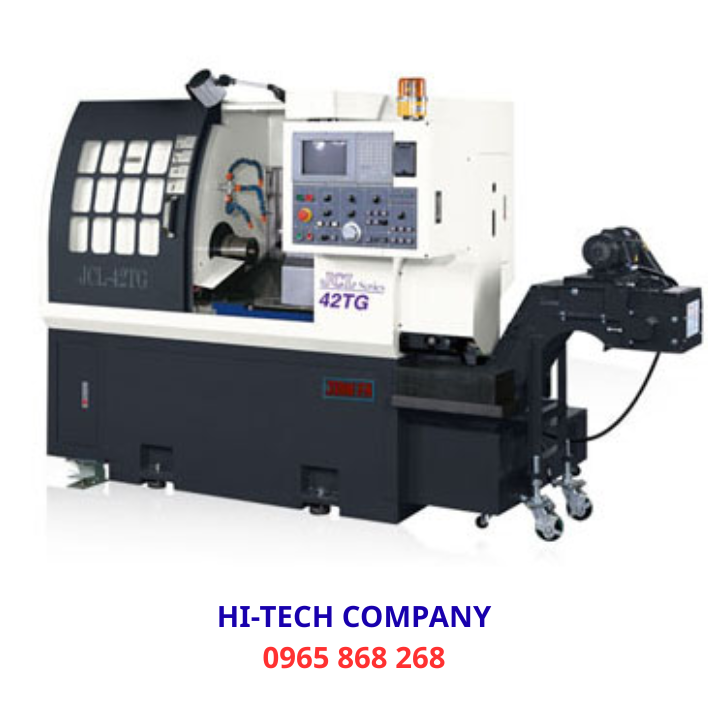

MÁY TIỆN CNC JINN FA JCL-42TG/52TG/42TGM/52TGM

MÁY TIỆN CNC JINN FA JCL-42TG/52TG/42TGM/52TGM khả năng tiện lớn nhất qua băng máy Ø440 mm, đường kính tiện lớn nhất từ 140mm đến 200mm. Chiều dài vật tiện lớn nhất từ 140mm đến 195 mm tùy model. Công suất trục chính tối đa 7.5 Kw, tốc độ trục chính từ 45 - 4000 rpm.

Thông tin chi tiết

Mô tả sản phẩm

Sáng tạo đột phá của Jinn Fa đưa công nghệ gia công lên một tầm cao mới. Dòng JCL-TG/TGM là máy tiện CNC ngang đầu cố định với khả năng mở rộng lên đến 5 trục và điều khiển hai kênh (dual-channel control), giúp giảm thời gian chu kỳ gia công tới 50% đối với các chi tiết giống nhau.

Nâng cao năng lực sản xuất và tạo lợi thế cạnh tranh với dòng Jinn Fa JCL-TG/TGM – giải pháp sẵn sàng tái định nghĩa hiệu suất và độ chính xác trong gia công CNC.

JCL-42TG/52TG/42TGM/52TGM

Đặc điểm kỹ thuật chính

- Gia công chính xác cao: Trang bị cụm trượt khoan, cho phép gia công đồng thời O.D. và I.D. trong cùng một chu trình

- Tùy chọn turret linh hoạt: Lựa chọn turret thủy lực 8 vị trí hoặc turret dao sống 12 vị trí

- Trục chính đa dụng: Hỗ trợ mâm cặp 3 chấu 6 inch hoặc collet chuck, tăng tính linh hoạt trong gá kẹp

- Thiết kế tối ưu: Kết cấu băng nghiêng 20° giúp thoát phoi trơn tru và dễ dàng tiếp cận chi tiết

- Mở rộng phụ kiện: Có thể tích hợp bar feeder tùy chọn để tối ưu hóa dây chuyền sản xuất

Đặc trưng kỹ thuật

Ứng dụng

Dòng JCL-TG / TGM được thiết kế cho các ứng dụng gia công tiện CNC yêu cầu năng suất cao, độ chính xác ổn định và khả năng gia công đa nguyên công trong một chu trình. Với khả năng gia công đồng thời đường kính ngoài (O.D.) và đường kính trong (I.D.), máy đặc biệt phù hợp cho các dây chuyền sản xuất hàng loạt và bán tự động.

Máy được ứng dụng hiệu quả trong các lĩnh vực:

- Linh kiện ô tô, xe máy và phụ tùng truyền động

- Chi tiết cơ khí chính xác dạng tròn xoay

- Linh kiện thủy lực, khí nén

- Gia công OEM theo bản vẽ kỹ thuật

- Sản xuất hàng loạt, sản xuất liên tục yêu cầu tối ưu thời gian chu kỳ

THÔNG SỐ KỸ THUẬT

Model	Đơn Vị	JCL-42TG/52TG	JCL-42TGM/52TGM
Đường kính vật tiện qua băng máy	mm	Ø440	Ø440
Đường kính vật tiện tối đa gắn lên trục chính	mm	Ø200	Ø140
Chiều dài vật tiện tối đa	mm	195 / 180	155 / 140
Chiều dài băng tải phoi	mm	100	100
Max. bar capacity	mm	Ø42 / Ø50	Ø42 / Ø50
Đường kính lỗ trục chính	mm	Ø55.5 / Ø70	Ø55.5 / Ø70
Mũi trục chính		A2-5	A2-5
Tốc độ quay tối đa	rpm	45 ~ 4000	45 ~ 4000
Động cơ trục chính	kw	7.5	7.5
Số vị trí dao trên đài dao 1		8	12
Số vị trí dao trên đài dao 2		5	5
Hành trình tối đa trục X1	mm	125	130
Hành trình tối đa trục Z1	mm	205 / 190	165 / 150
Hành trình tối đa trục X2	mm	240	240
Hành trình tối đa trục Z2	mm	290	290
Hành trình chạy dao nhanh trục X1	m / min	12 (16)	12 (16)
Hành trình chạy dao nhanh trục Z1	m / min	12 (16)	12 (16)
Hành trình chạy dao nhanh trục X2	m / min	12 (16)	12 (16)
Hành trình chạy dao nhanh trục Z2	m / min	12 (16)	12 (16)
Thời gian thay dao	sec	0.3	0.3
Góc nghiêng băng máy	deg	20°	20°
Dạng băng trượt		Square guide way	Square guide way
Mâm cặp thủy lực trục chính	inch	6”	6”
Đường kính dao tiện	mm	□20	□16
Đường kính dụng cụ khoan	mm	Ø25	VDI 20
Công suất động cơ servo / 30min	kw	-	1.5
Động cơ thủy lực	kw	0.75	0.75
Động cơ bôi trơn	w	3.5	3.5
Tổng công suất của máy	kva	15	21
Dung tích nước làm mát	L	100L (85%)	100L (85%)
