Trang chủ > Sản Phẩm > MÁY TIỆN CNC JINN FA JCL-42T/52T

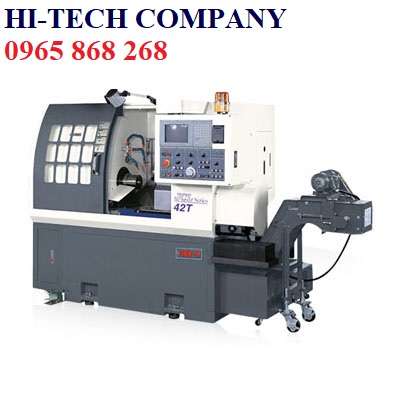

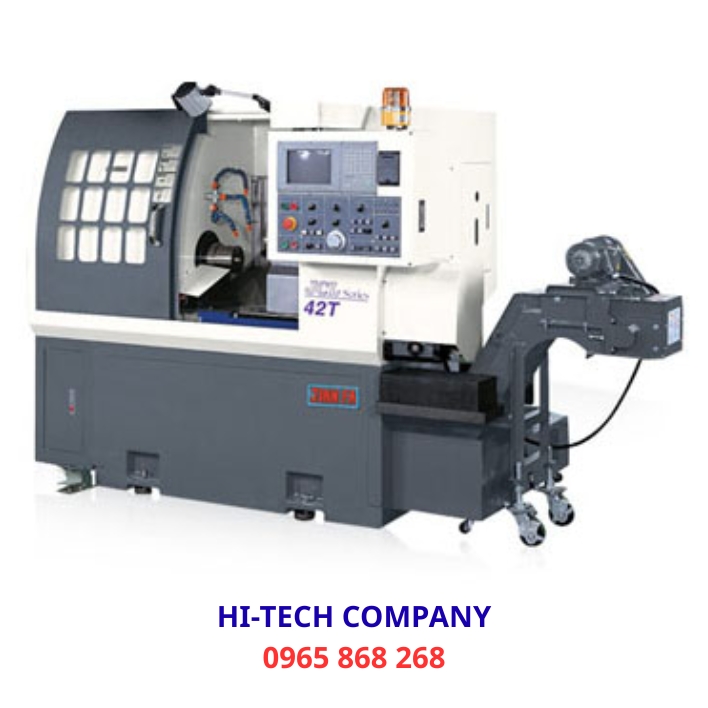

MÁY TIỆN CNC JINN FA JCL-42T/52T

MÁY TIỆN CNC JINN FA JCL-42T/52T, khả năng tiện lớn nhất qua băng máy Ø440 mm, đường kính tiện lớn nhất đến 200mm, chiều dài vật tiện lớn nhất từ 205mm đến 215 mm tùy model, công suất trục chính tối đa 5.5Kw/7.5 Kw, tốc độ trục chính từ 45 - 4000 rpm.

Thông tin chi tiết

Tổng quan sản phẩm

JCL-42T / JCL-52T là dòng máy tiện CNC ngang đầu cố định, thuộc JCL Series, được thiết kế nhằm đáp ứng các yêu cầu gia công tiện ổn định, linh hoạt và năng suất cao trong sản xuất công nghiệp. Dòng máy cung cấp giải pháp toàn diện từ máy tiện 2 trục cơ bản đến máy tiện turret, phù hợp cho nhiều cấp độ tự động hóa và nhu cầu công nghệ khác nhau.

Máy phù hợp cho gia công chi tiết tròn xoay kích thước vừa, với yêu cầu cao về tốc độ thay dao, độ chính xác và hiệu quả sản xuất.

JCL-42T/52T

Đặc điểm nổi bật riêng của JCL-42T / JCL-52T

JCL-42T / JCL-52T được định vị là dòng máy tiện CNC turret linh hoạt trong phân khúc cỡ trung, với những đặc điểm khác biệt so với các model JCL tiêu chuẩn:

- Cấu hình chuyển tiếp từ máy tiện 2 trục sang máy tiện turret, cho phép người dùng nâng cấp dần theo nhu cầu sản xuất mà không cần thay đổi nền tảng máy.

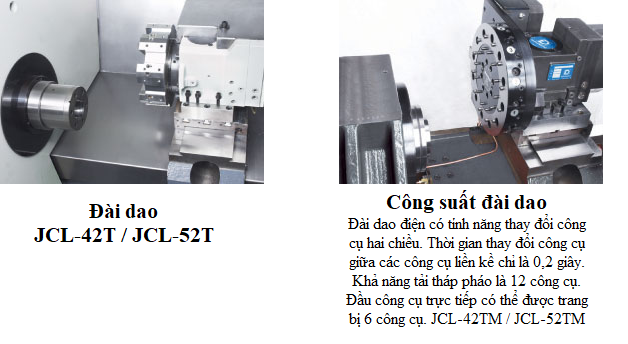

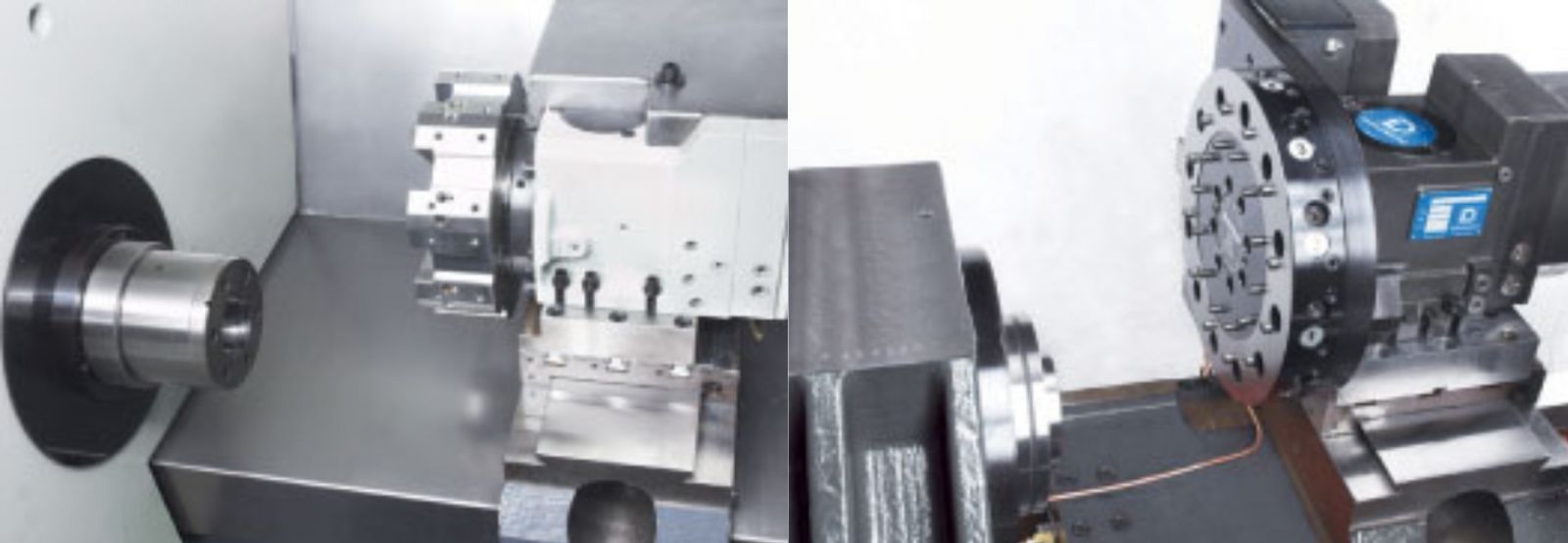

- Turret 8 vị trí tiêu chuẩn, tối ưu cho các nguyên công tiện liên tiếp, giúp cân bằng giữa tốc độ thay dao và chi phí đầu tư, đặc biệt phù hợp cho sản xuất loạt vừa.

- Tùy chọn Power Turret với khả năng thay dao hai chiều, thời gian thay dao giữa các vị trí liền kề chỉ 0,2 giây, nhanh hơn đáng kể so với turret thủy lực thông thường.

- Dung lượng turret mở rộng lên đến 12 dao, trong khi vẫn giữ kết cấu máy gọn và ổn định, giúp tăng tính linh hoạt khi gia công nhiều nguyên công trên cùng chi tiết.

- Băng máy nghiêng 20°, là góc nghiêng tối ưu cho dòng turret cỡ trung, giúp thoát phoi hiệu quả, thao tác gá đặt thuận tiện và giảm mệt mỏi cho người vận hành trong sản xuất liên tục.

- Thiết kế tối ưu cho tích hợp bar feeder, đặc biệt phù hợp cho dây chuyền sản xuất tự động và gia công không người vận hành.

Ứng dụng

JCL-42T / JCL-52T được ứng dụng rộng rãi trong các lĩnh vực:

- Linh kiện ô tô, xe máy

- Công nghiệp bán dẫn

- Hàng không – vũ trụ

- Thiết bị y tế

- Dầu khí và cơ khí công nghiệp

- Gia công OEM theo bản vẽ kỹ thuật

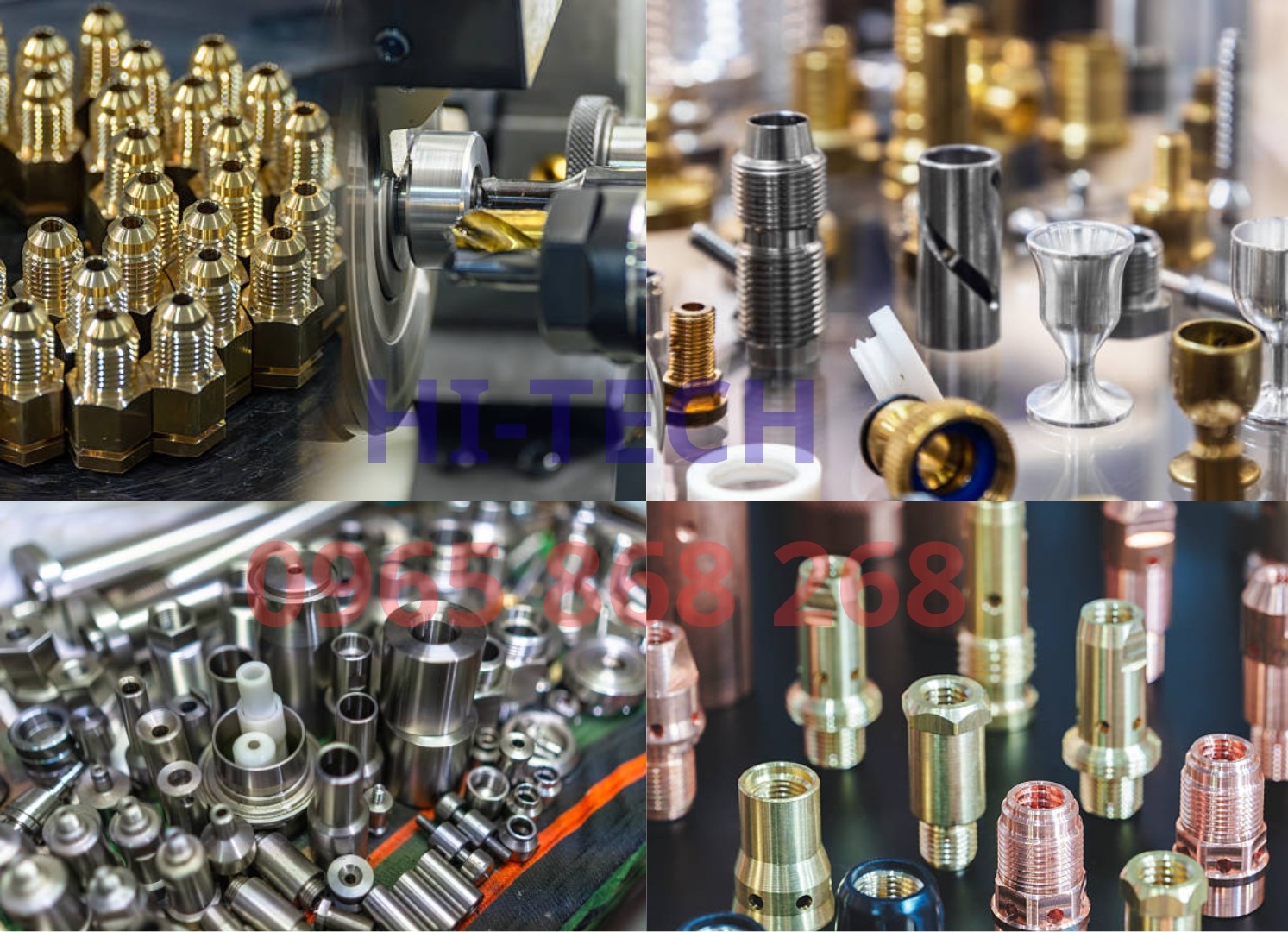

*Hình ảnh sản phẩm gia công trên máy tiện CNC JINN FA JCL-42T/52T*

THÔNG SỐ KỸ THUẬT

Model	Đơn Vị	JCL-42/52T
Đường kính vật tiện qua băng máy	mm	Ø440
Đường kính vật tiện qua băng trượt	mm	Ø200
Chiều dài vật tiện tối đa	mm	215/205
Max. bar capacity	mm	Ø42/Ø50
Lỗ trục chính	mm	Ø55.5/Ø70
Mũi trục chính		A2-5
Tốc độ tối đa của trục chính	rpm	45~4000
Động cơ trục chính	kw	5.5(7.5)/7.5
Số vị trí dao trên đài dao		8
Hành trình tối đa của trục X/Z	mm	120
Tốc độ chạy dao nhanh trục X/Z	m / min	225/215
Thời gian thay dao	sec	12(16)
Góc nghiêng của đài dao	deg	12(16)
Kiểu băng trượt		0.3
Tiêu chuẩn Nòng trục chính		20°
Hành trình ụ động	mm	Square Guide way
Mâm cặp thủy lực		-
Đường kính dao tiện	mm	-
Đường kính mũi khoan, phay, doa	mm	6"
Đường kính ổ đỡ trục chính	mm	□20
Đường kính vit-me bi trục X/Z	mm	Ø25
Công xuất động cơ servo trục X/Z	kw	-
Động cơ thủy lực	kw	0.75
Công xuất động cơ bôi trơn	w	3.5
Tổng công suất của máy	kva	15
Dung tích động cơ làm mát	L	100L(85%)
Kích thước máy (LxWxH)	mm	2255X1800X1800

Video Máy Tiện CNC Jinnfa

Hi-tech chuyên cung cấp các loại MÁY TIỆN JINN FA JCL-42TS/ 52TS/ 60TS/ 42TSM/ 52TSM/ 60TSM, Máy tiện thụy sỹ CNC, Máy tiện kiểu Thụy Sỹ, Máy tiện tự động CNC, Máy tiện cấp phôi tự động, Swiss CNC Lathe,...
