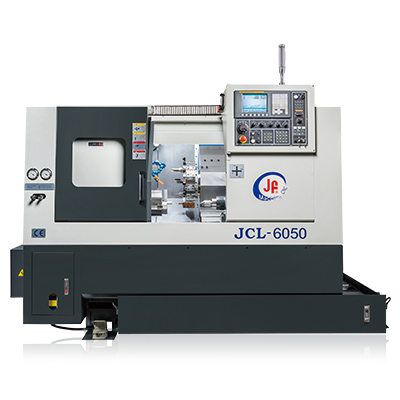

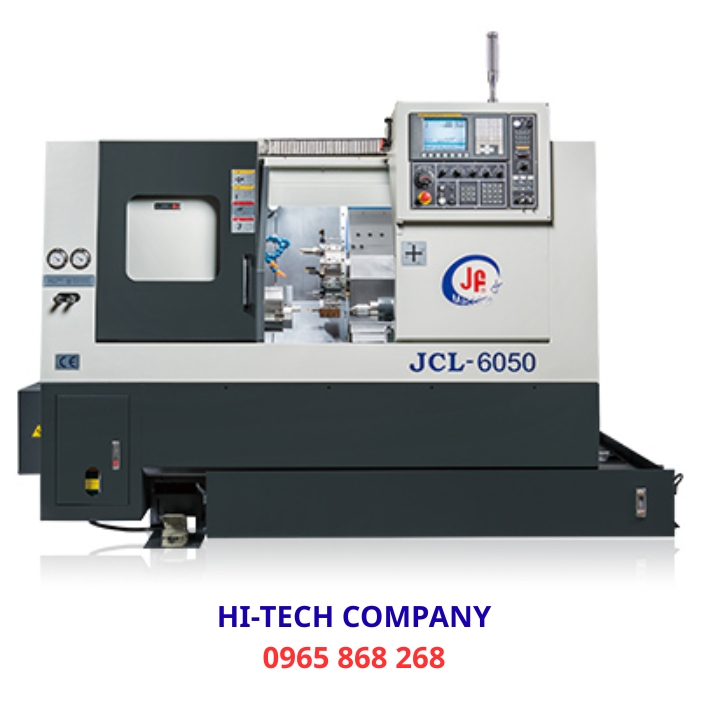

MÁY TIỆN CNC JINN FA JCL-4232/5232/5250/6050

MÁY TIỆN CNC JINN FA JCL-4232/5232/5250/6050 khả năng tiện lớn nhất qua băng máy Ø510 mm, đường kính tiện lớn nhất 320mm, chiều dài vật tiện lớn nhất từ 320mm đến 500 mm tùy model. Công suất trục chính tối đa 7.5Kw/15 Kw(Option), tốc độ trục chính 45 - 3500 rpm

Thông tin chi tiết

GIỚI THIỆU MÁY TIỆN CNC JINNFA

MÁY TIỆN CNC JINN FA JCL-4232/5232/5250/6050 khả năng tiện lớn nhất qua băng máy Ø510 mm, đường kính tiện lớn nhất 320mm. Chiều dài vật tiện lớn nhất từ 320mm đến 500 mm tùy model. Công suất trục chính tối đa 7.5Kw/15 Kw(Option), Tốc độ trục chính 45 - 3500 rpm.

Máy tiện CNC Jinnfa là dòng máy tiện tự động được trang bị hệ thống điều khiển tự động thông qua chường trình được lập trình sẵn, máy tiện CNC hãng Jinnfa được ưa dùng trong ngành cơ khí sản xuất và chế tạo. Đặc biệt hiệu quả mà nó mang lại trong sản xuất rất cao, giúp tăng năng suất lao động, giảm chi phí giá thành, tiết kiệm được thòi gian gia công.

Đặc trung của máy tiện CNC Jinnfa

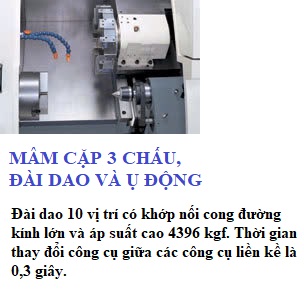

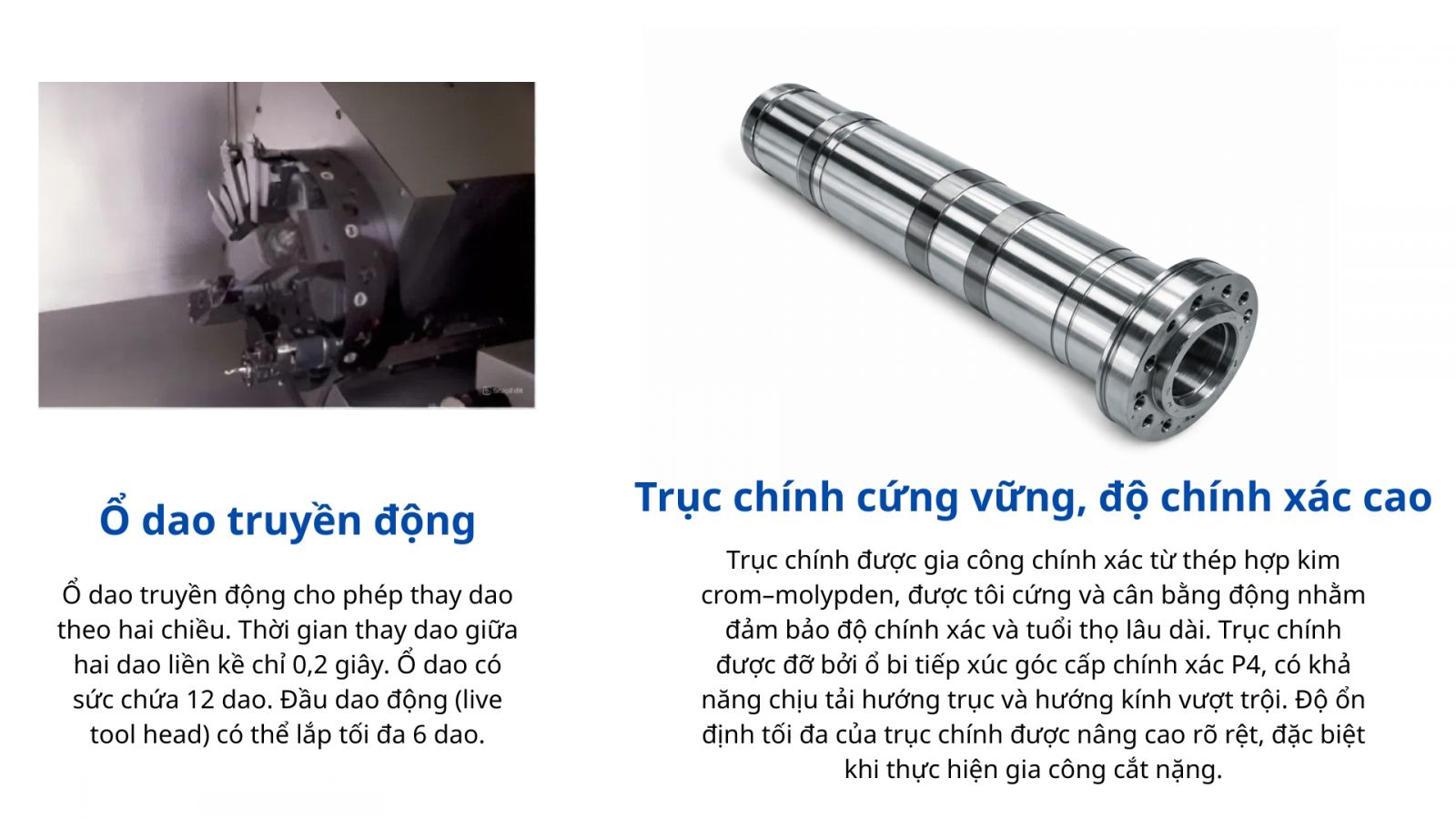

- Máy được trang bị đài dao thủy lực 10 vị trí gắn dao hoặc đài dao động cơ servo 12 vị trí gắn dao

-Máy sử dụng mâm cặp 3 chấu 8 inch được lắp lên trục chính

- Cấu trúc đài dao nghiêng 30∘, kết hợp với việc sử dụng các hướng dẫn chuyển động tuyến tính, mang lại chuyển động cực kỳ mượt mà.

- Di chuyển nhanh và thay đổi công cụ nhanh chóng trên đài dao giúp tiết kiệm đáng kể thời gian không cắt.

- Được trang bị động cơ cho nguyên công phay và khoan và trục C giúp tiết kiệm thời gian vận hành phụ trợ.

THÔNG SỐ KỸ THUẬT

Model	Đơn Vị	JCL-4232/5232	JCL-5250/6050
Đường kính vật tiện qua băng máy	mm	510	510
Đường kính vật tiện qua băng trượt	mm	Ø320	Ø320
Chiều dài vật tiện tối đa	mm	320	500
Max. bar capacity	mm	Ø42 / Ø50	Ø50 / Ø60
Lỗ trục chính	mm	Ø50 / Ø70	Ø70 / Ø75
Mũi trục chính		A2-5 / A2-5	A2-5 / A2-6
Tốc độ tối đa của trục chính	rpm	45 ~ 3500	45 ~ 3500
Động cơ trục chính	kw	Standard:7.5 , Option:15
Số vị trí dao trên đài dao		10	10
Hành trình tối đa của trục X/Z	mm	171 / 360	171 / 550
Tốc độ chạy dao nhanh trục X/Z	m / min	16 /20	16 /20
Thời gian thay dao	sec	0.3	0.3
Góc nghiêng của đài dao	deg	30°	30°
Kiểu băng trượt		Linear guide way
Tiêu chuẩn Nòng trục chính		MT4	MT4
Hành trình ụ động	mm	100	100
Mâm cặp thủy lực		8”	8”
Đường kính dao tiện	mm	□20	□20
Đường kính mũi khoan, phay, doa	mm	Ø32	Ø32
Đường kính ổ đỡ trục chính	mm	Ø100 / Ø110	Ø100 / Ø110
Đường kính vit-me bi trục X/Z	mm	Ø 32	Ø 32
Công xuất động cơ servo trục X/Z	kw	Standard:1.2 , Option:1.6
Động cơ thủy lực	kw	1.5	1.5
Công xuất động cơ bôi trơn	w	3.5	3.5
Tổng công suất của máy	kva	20	20
Dung tích động cơ làm mát	L	120	120
Kích thước máy (LxWxH)	mm	2165x1555x1890	2780x1625x1950

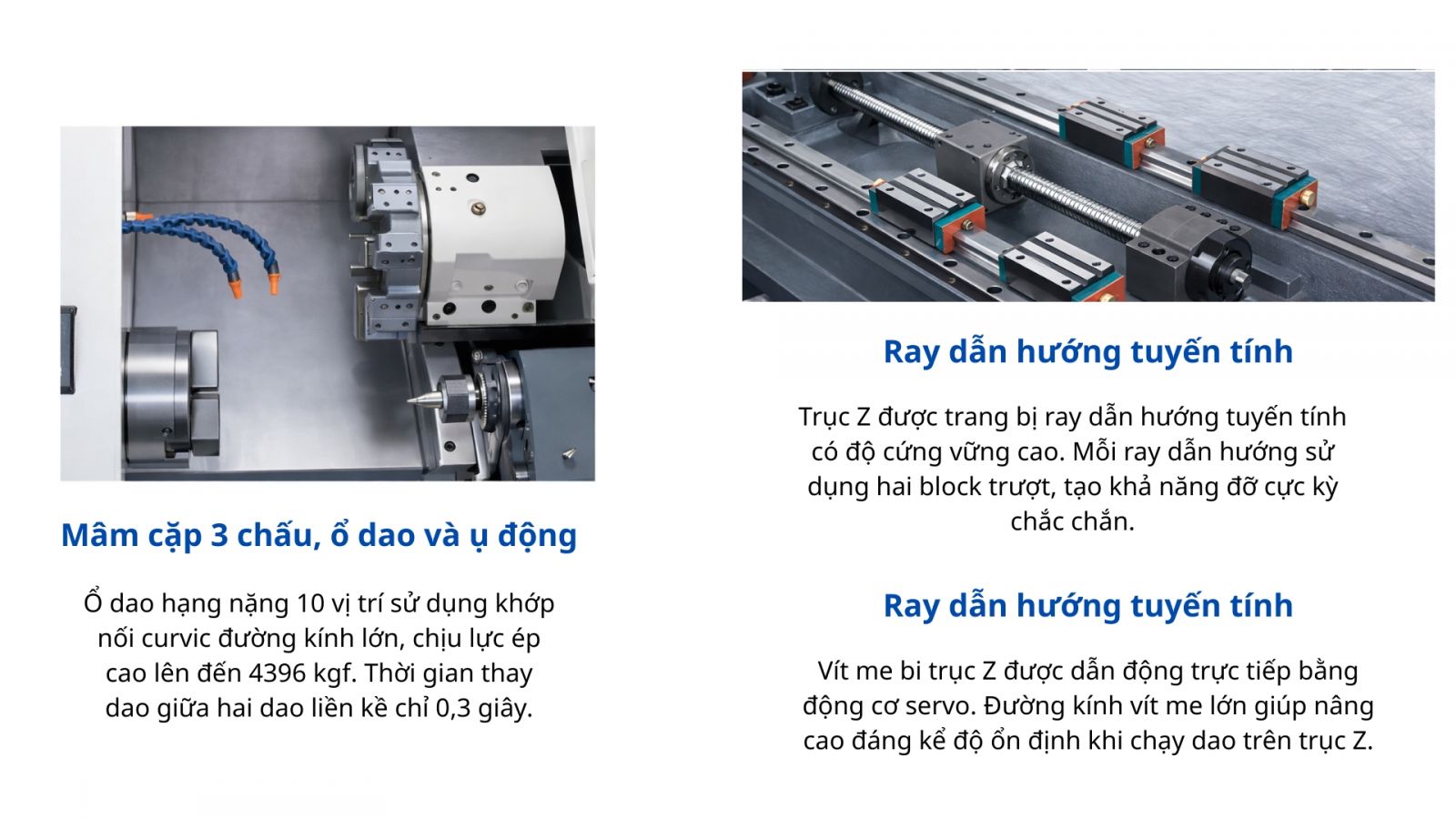

Kết cấu làm việc của máy tiện CNC Jinnfa

Trang thiết bị tiêu chuẩn kèm theo máy

Mâm cặp 3 chấu 8"
Tháp pháo 12 vị trí (VDI-30)
thiết bị chiếu sáng
thiết bị làm mát
Chức năng trục C của trục chính

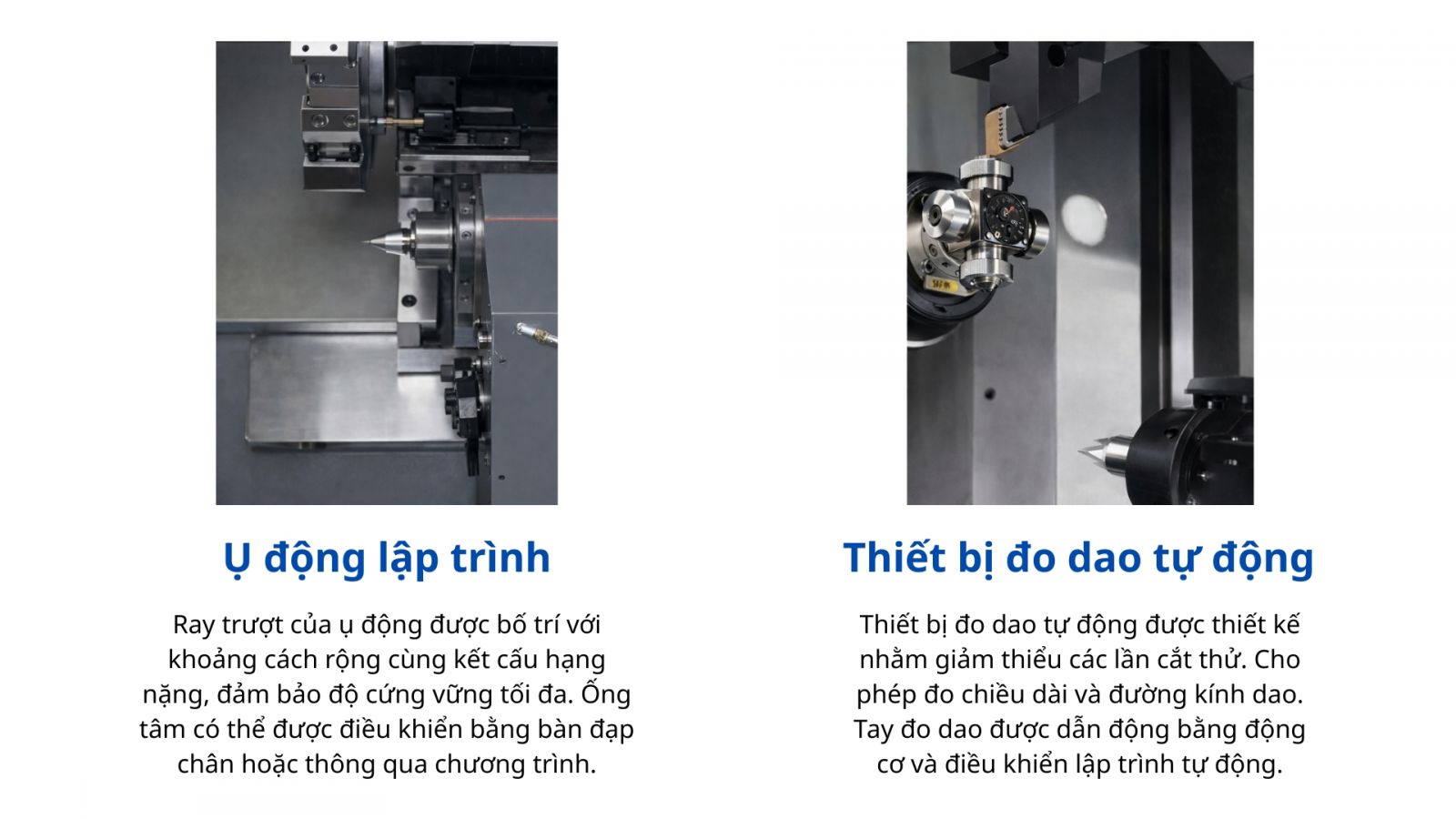

ụ động
Công cụ & hộp công cụ
Đế cân bằng

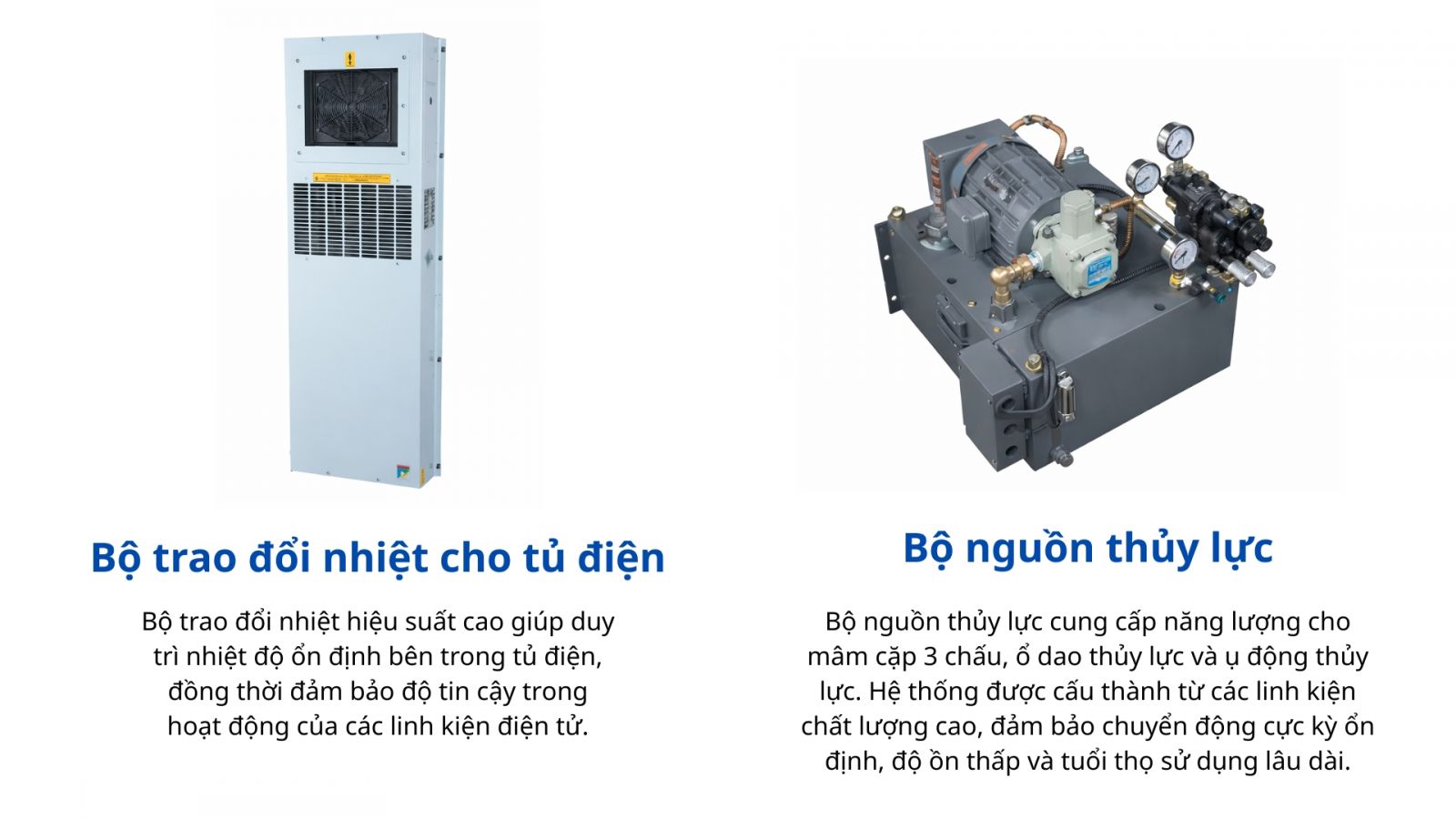

Bộ trao đổi nhiệt
hướng dẫn vận hành
Hướng dẫn vận hành bộ điều khiển NC
Hướng dẫn bảo trì NC

Thiết bị lựa chọn

Thẻ truyền tin
Xe chip
Mâm cặp kẹp (DIN 6343)
Bộ phận bắt
Bộ phận băng tải
Máy biến áp
