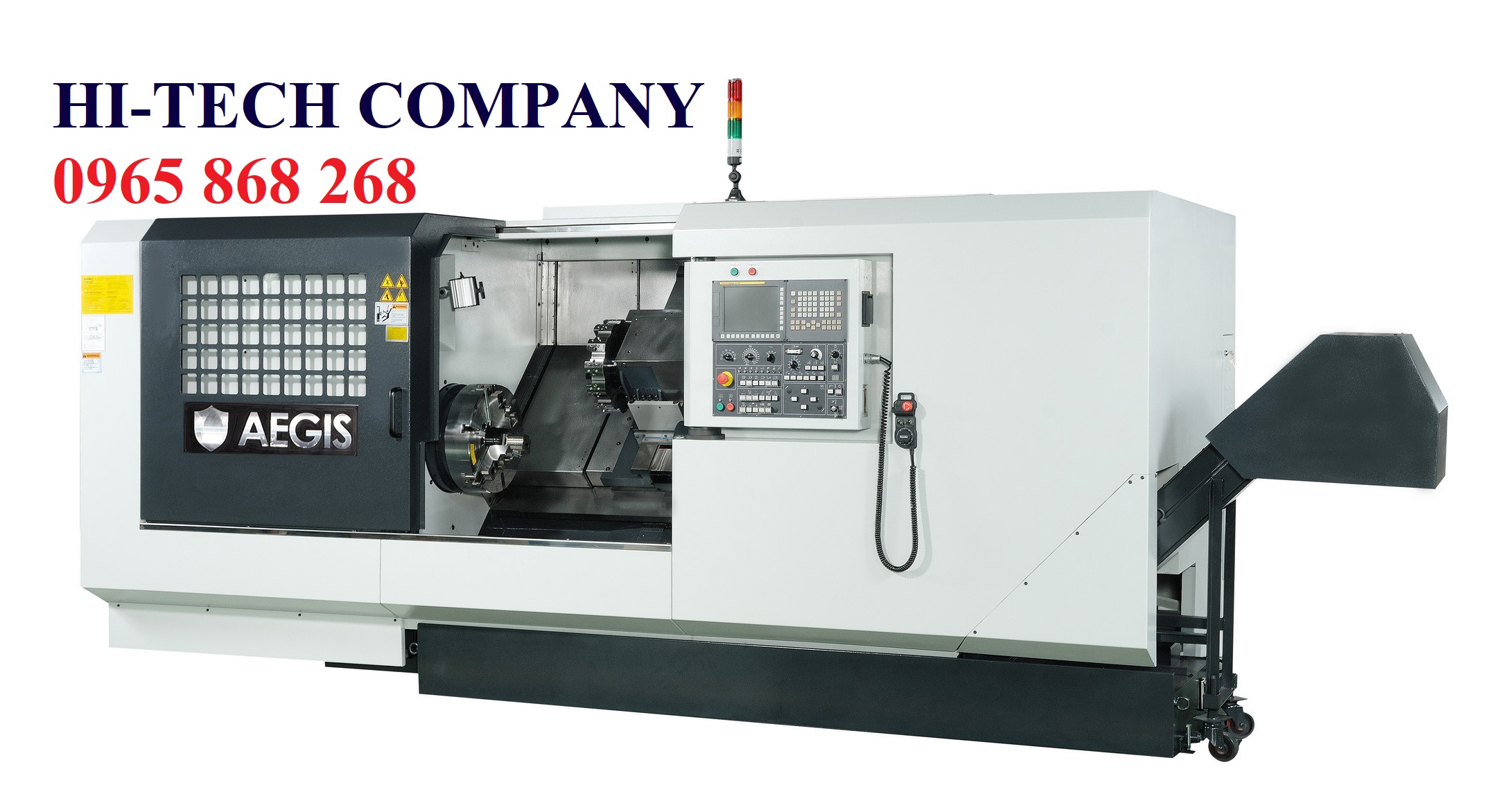

MÁY TIỆN CNC ĐÀI LOAN FTC-35

MÁY TIỆN CNC ĐÀI LOAN AEGIS FTC-35 là dòng máy tiện cnc hạng nặng với khả năng tiện đường kính tiện lớn nhất 570mm, chiều dài tiện cnc lên đến 3200mm, tốc độ tiện tối đa của trục chính 1800 vòng/phút. Báo giá Máy tiện CNC Đài Loan FTC-35, vui lòng liên hệ: 0965 868 268 & Email: hitech@thietbihitech.com.vn

Thông tin chi tiết

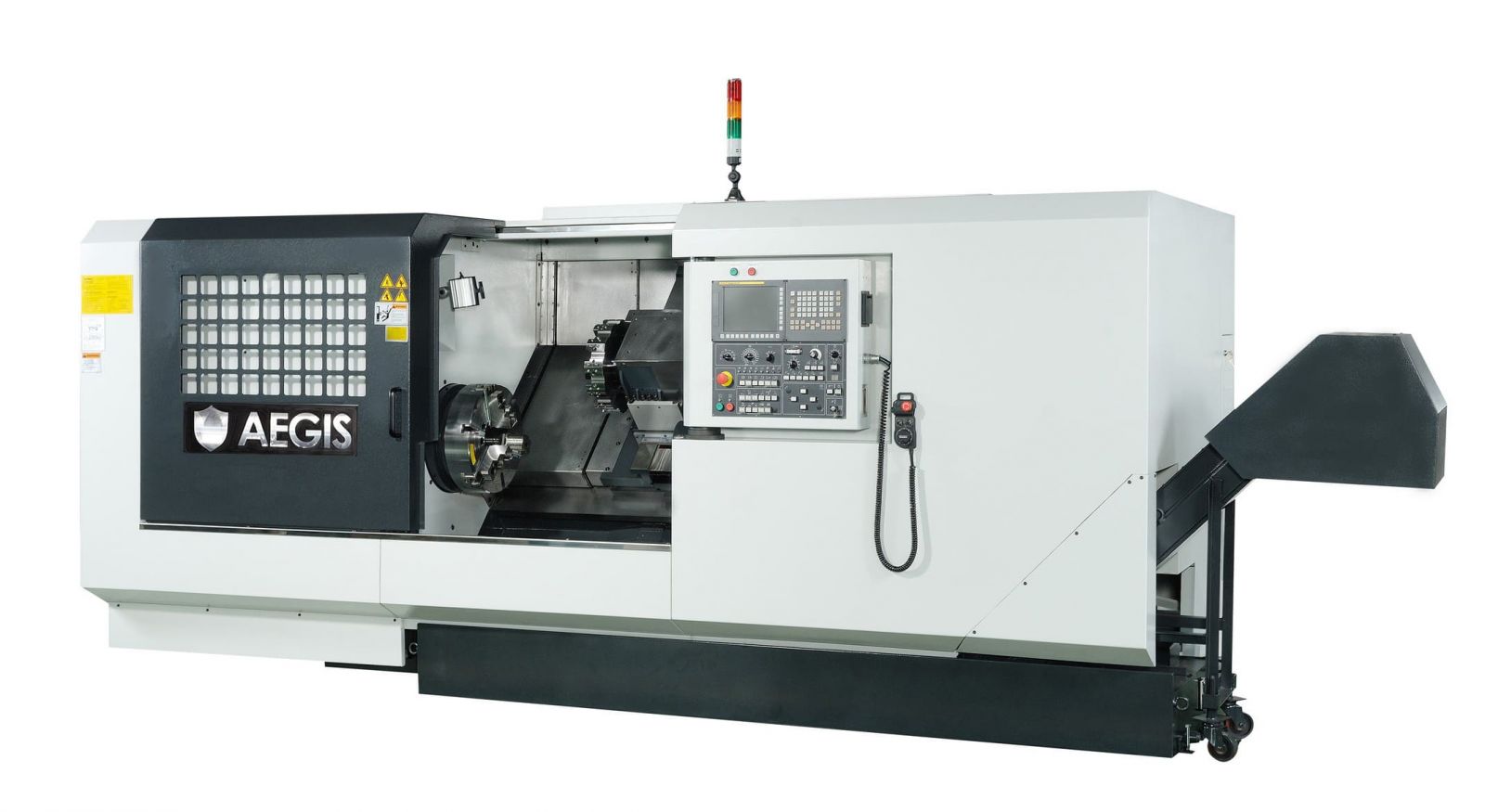

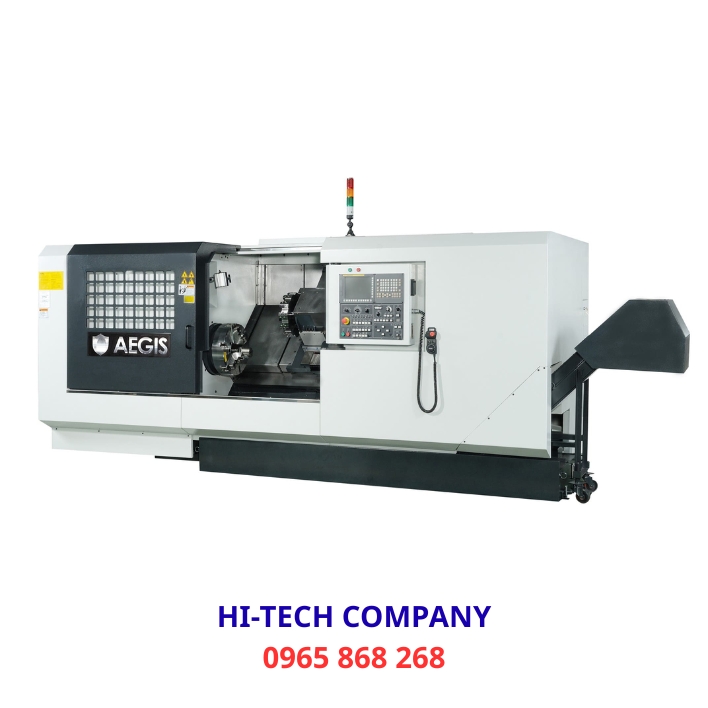

MÁY TIỆN CNC ĐÀI LOAN AEGIS FTC-35

AEGIS FTC-35 là dòng máy tiện CNC băng nghiêng được thiết kế cho gia công tiện chính xác và tiện tải nặng trên các chi tiết tròn xoay kích thước trung bình đến lớn. Máy phù hợp cho sản xuất công nghiệp yêu cầu độ cứng vững cao, độ ổn định lâu dài và khả năng làm việc liên tục.

FTC-35 sử dụng turret dao tĩnh 12 vị trí, kết hợp trục chính công suất lớn, mô-men xoắn cao, tối ưu cho các nguyên công tiện thô và tiện tinh.

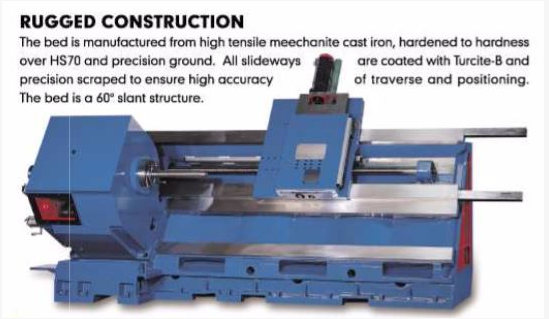

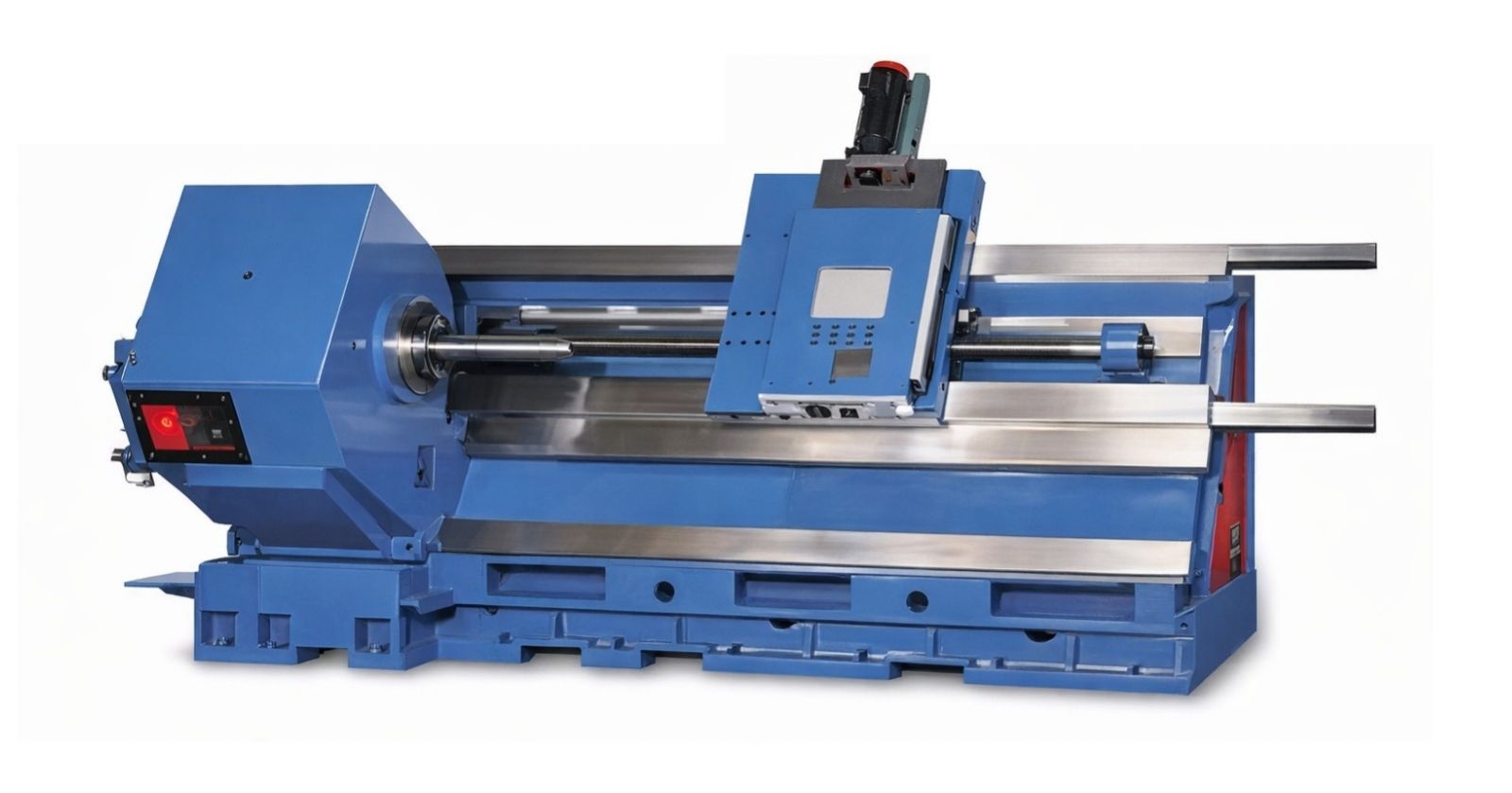

Kết cấu băng máy & thân máy

Băng nghiêng

- Kết cấu băng nghiêng 45°, giúp thoát phoi hiệu quả

- Cải thiện độ ổn định khi cắt và thuận tiện quan sát vùng gia công

Thân máy & bệ máy

- Đúc từ gang Meehanite cường độ cao

- Gia công chính xác và xử lý khử ứng suất

- Đảm bảo ổn định hình học lâu dài, giảm rung tốt khi cắt tải nặng

Cụm trục chính

- Động cơ trục chính 22 kW

- Mô-men xoắn lớn tại tốc độ thấp, phù hợp tiện nặng

- Trục chính thiết kế cho độ chính xác, độ bền và khả năng vận hành liên tục

- Phù hợp gia công thép, thép hợp kim và vật liệu khó cắt

Turret dao tĩnh

- Turret tĩnh 12 vị trí

- Sử dụng turret SAUTER 440.220 / SW384

- Thời gian thay dao nhanh (< 1 giây)

- Độ chính xác định vị cao, độ lặp lại ổn định

- Turret được tối ưu cho các nguyên công tiện ngoài, tiện trong, tiện mặt đầu và tiện ren.

Hệ truyền động & độ chính xác

- Trục X và Z sử dụng vit me bi chính xác cao

- Truyền động ổn định, độ rơ ngược thấp

- Đảm bảo độ chính xác vị trí và độ ổn định trong quá trình gia công dài hạn

Khả năng gia công

- Tiện ngoài, tiện trong

- Tiện mặt đầu

- Tiện ren

- Tiện thô và tiện tinh

- Gia công chi tiết trục dài và chi tiết tải nặng

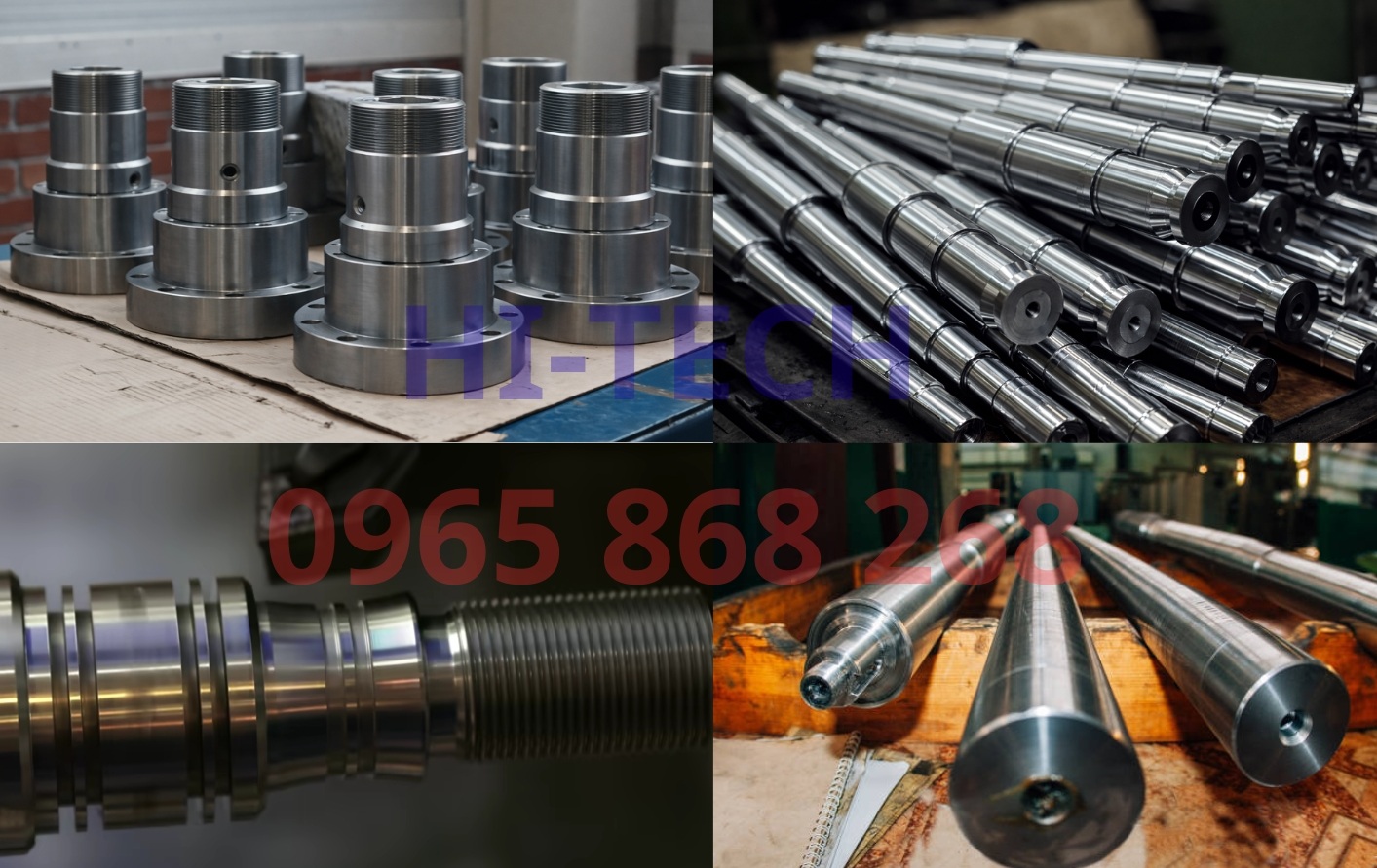

Ứng dụng thực tế

AEGIS FTC-35 được ứng dụng rộng rãi trong các lĩnh vực sản xuất cơ khí yêu cầu gia công tiện chính xác, tiện tải nặng và độ ổn định cao trong vận hành liên tục. Với kết cấu băng nghiêng cứng vững, trục chính công suất lớn và turret dao tĩnh độ chính xác cao, máy phù hợp cho nhiều dạng chi tiết và ngành công nghiệp khác nhau.

- Chi tiết trục, bạc, ống

- Linh kiện cơ khí hạng nặng

- Phụ tùng công nghiệp

- Linh kiện ô tô, xe tải, máy công trình

- Gia công OEM theo bản vẽ kỹ thuật

THÔNG SỐ KỸ THUẬT

Model	FTC-35/3000
HÀNH TRÌNH
Hành trình trục X	330 mm
Hành trình trục Z	3200 mm
TRỤC CHÍNH
Chuẩn mũi trục chính	A2-11
Tốc độ trục chính (dẫn động đai)	1800 vòng/phút
Khả năng xuyên thanh	Ø117 mm
Đường kính tiện tối đa	570 mm
TỐC ĐỘ
Tốc độ chạy nhanh trục X	10 m/phút
Tốc độ chạy nhanh trục Z	6 m/phút
HỆ THỐNG DAO
Số vị trí dao	12
Kích thước cán dao vuông	□25 mm
Đường kính dao doa tối đa	40 mm
MOTOR SYSTEM (FANUC)
Công suất trục chính (30 phút / định mức)	22 kW (α22/7000i)
Công suất động cơ trục X	4.0 kW (α22/3000i)
Công suất động cơ trục Z	4.0 kW (α22/3000i)
Ụ ĐỘNG
Đường kính trục ụ động	115 mm
Hành trình trục ụ động	150 mm
Côn trục ụ động	MT #6
KHÁC
Khoảng cách giữa hai mũi tâm	3200 mm
Công suất nguồn yêu cầu	55 kVA (Fanuc)
Trọng lượng máy	11,800 kg

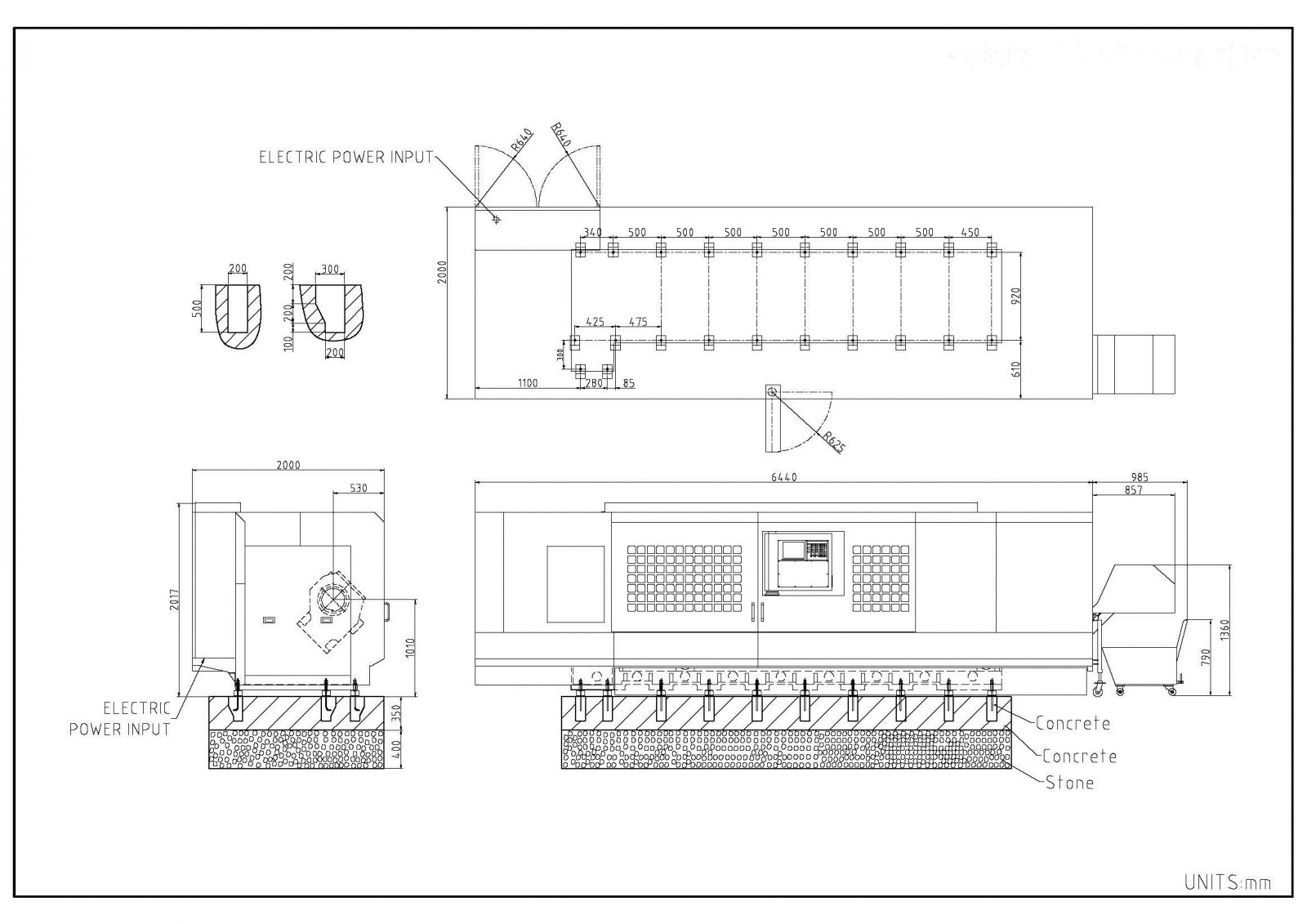

Kích thước đóng gói (D × R × C)	7425 × 2055 × 2107 mm
