Trang chủ > Sản Phẩm > MÁY TIỆN CNC ĐÀI LOAN FTC-30B(L)

MÁY TIỆN CNC ĐÀI LOAN FTC-30B(L)

MÁY TIỆN CNC ĐÀI LOAN AEGIS FTC-30B(L) khả năng tiện lớn nhất qua băng máy 650mm, đường kính tiện lớn nhất 300mm, chiều dài tiện lớn nhất 600/850/1150mm. Công suất trục chính tối đa 22KW/29HP. Tốc độ tối đa trục chính 2500RPM, khoảng cách chống tâm tối đa 420mm

Thông tin chi tiết

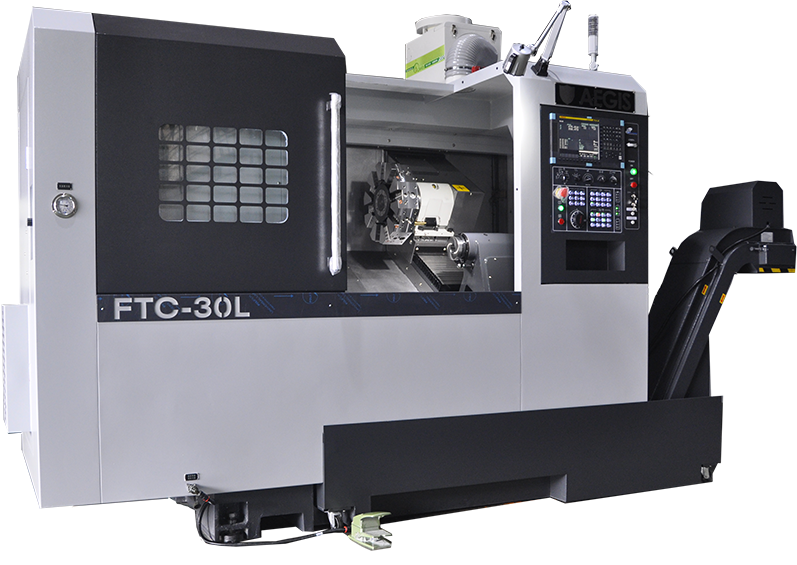

MÁY TIỆN CNC ĐÀI LOAN AEGIS FTC-30B(L)

FTC-30B / FTC-30L là dòng máy tiện CNC chính xác cao được phát triển cho các ứng dụng gia công trong ngành cơ khí chế tạo, ô tô, xe máy, hàng không và thiết bị công nghiệp. Máy được thiết kế với định hướng độ chính xác, độ ổn định và hiệu suất gia công cao, phù hợp cho sản xuất liên tục và sản xuất hàng loạt.

Công nghệ & thiết kế

Thiết kế tối ưu độ chính xác

Máy được thiết kế theo triết lý tối ưu hóa kết cấu và độ chính xác hình học, đảm bảo độ lặp lại cao và độ ổn định lâu dài trong quá trình gia công. Các trục X và Z được bố trí hợp lý nhằm giảm biến dạng nhiệt và rung động khi cắt.

Hệ dẫn hướng

FTC-30B – Box Way Type

- Dẫn hướng băng trượt hộp, diện tích tiếp xúc lớn

- Độ cứng vững cao, phù hợp gia công tải nặng

- Đảm bảo độ ổn định khi tiện thô và tiện chi tiết dài

FTC-30L – Linear Guide Way Type

- Dẫn hướng tuyến tính chính xác cao (Linear Guide Way)

- Ma sát thấp, chuyển động mượt

- Phù hợp gia công tốc độ cao, chi tiết yêu cầu độ chính xác cao và chu kỳ ngắn

Cụm trục chính & hệ truyền động

- Trục chính dẫn động bằng động cơ servo công suất cao

- Mô-men xoắn ổn định, đáp ứng cả tiện thô và tiện tinh

- Thiết kế trục chính tối ưu tản nhiệt, nâng cao độ bền và độ ổn định

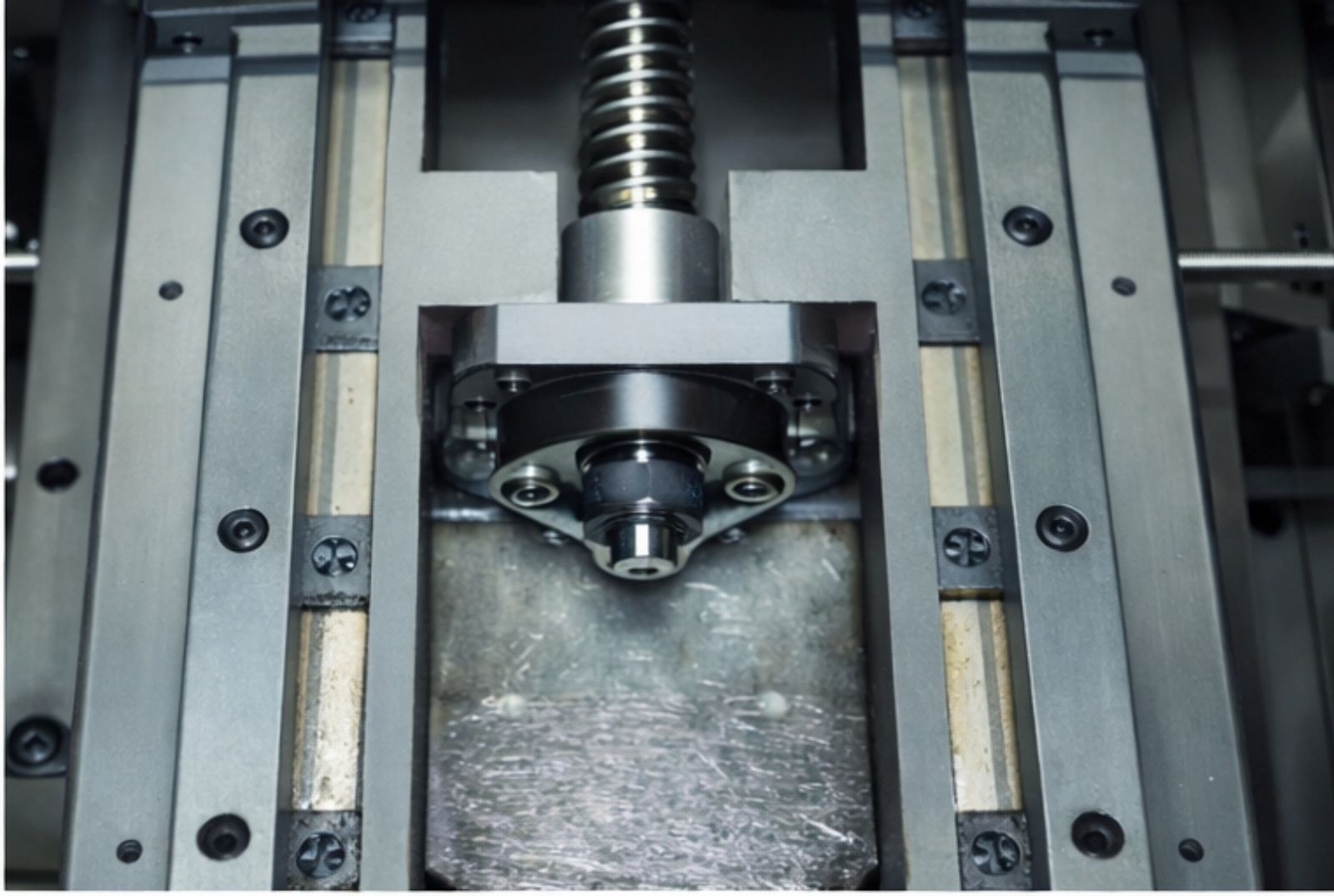

- Vit me bi chính xác cao trên các trục, giảm tối đa độ rơ ngược (backlash)

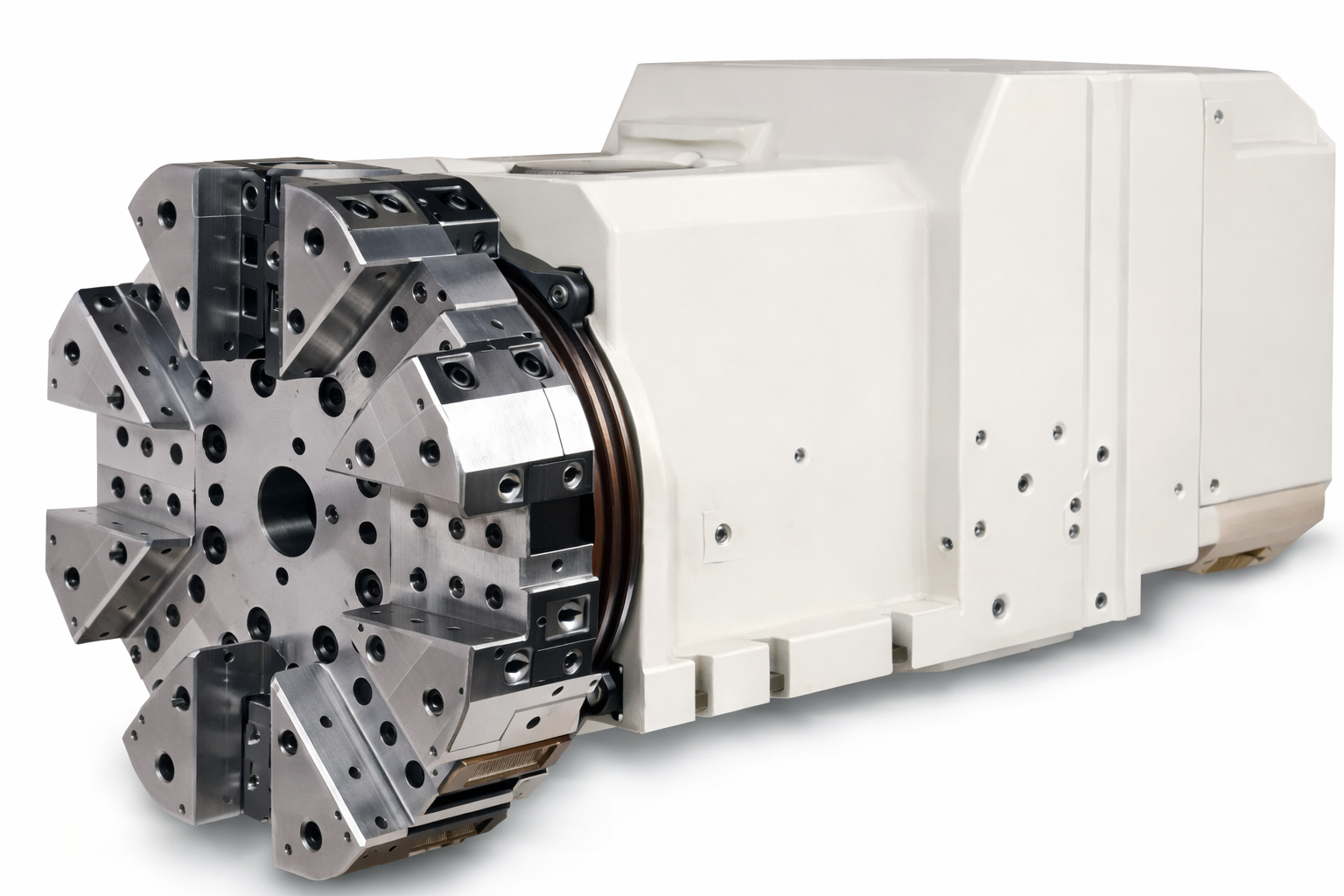

Turret & hệ thống kẹp dao

- Turret tiêu chuẩn 12 vị trí

- Thời gian thay dao nhanh, độ chính xác định vị cao

- Kết cấu turret tối ưu cho gia công liên tục, đảm bảo độ ổn định và độ lặp lại

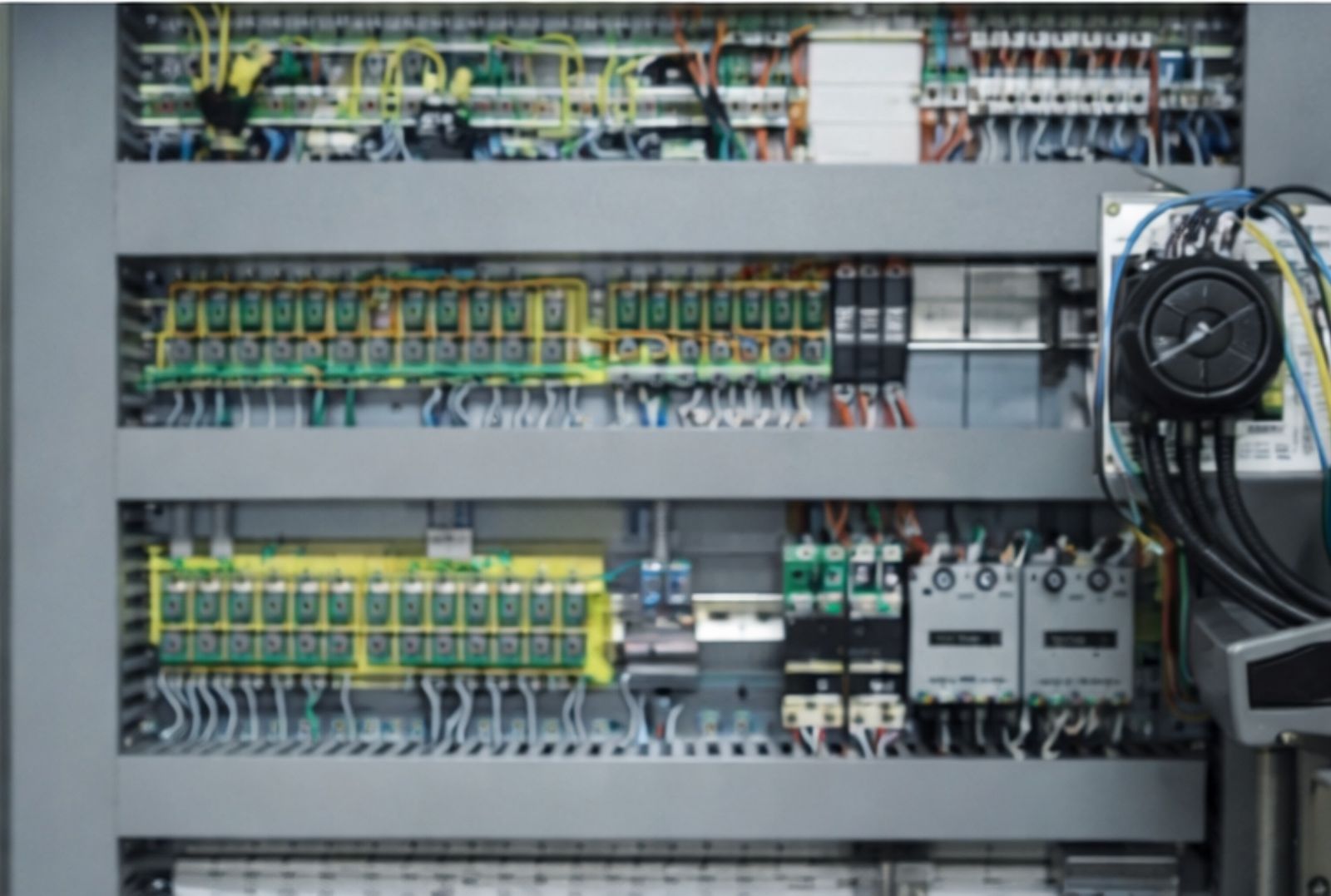

Hệ thống điều khiển & linh kiện

- Hệ điều khiển CNC Fanuc (hoặc tương đương)

- Linh kiện điện tử chất lượng cao, đảm bảo độ tin cậy trong vận hành dài hạn

- Giao diện thân thiện, dễ vận hành và bảo trì

Năng lực gia công

FTC-30B / FTC-30L đáp ứng hiệu quả các nguyên công:

- Tiện ngoài, tiện trong

- Tiện mặt đầu

- Tiện ren

- Gia công chi tiết trục, bạc và chi tiết tròn xoay chính xác cao

Ứng dụng

Máy được thiết kế cho các ứng dụng gia công tiện CNC đòi hỏi độ chính xác cao, độ ổn định trong vận hành và khả năng làm việc liên tục. Kết cấu và năng lực gia công của máy đáp ứng hiệu quả nhiều loại chi tiết tròn xoay, phù hợp cho cả sản xuất hàng loạt và gia công theo yêu cầu kỹ thuật.

- Linh kiện ô tô, xe máy

- Chi tiết cơ khí chính xác

- Phụ tùng công nghiệp

- Gia công OEM theo bản vẽ kỹ thuật

- Sản xuất hàng loạt và sản xuất liên tục

THÔNG SỐ KỸ THUẬT

MODEL	UNIT	FTC-30B	FTC-30L
Đường Kính Tiện qua Bàn Máy	mm	650
Đường Kính Tiện Bàn Xe Dao	mm	420
Khoảng cách chống Tâm	mm	625/925/1225
Đường kính tiện lớn nhất	mm	300
Chiều dài tiện lớn nhất	mm	600/850/1150
Góc nghiêng băng máy	Degree	30
Động cơ trục chính		22kw/29HP
Tốc độ trục chính	RPM	2500
Côn Mũi Trục Chính	ISO	A2-8
Đường Kính Lỗ Trục Chính	mm	105
Đường Kính Phối xuyên lỗ trục chính	mm	92
Đường kính ổ lắp dao lớn nhất	mm	140
Côn Ụ động chống tâm	inch	10" (12" OPT)
Đường Kính Ụ động chống tâm	MT	MT#5
Hành Trình ụ động chống tâm	mm	100
Hành trình trục x	mm	80
Hành trình trục z	mm	550/850/1150
Hành trình trục y	mm	210+30
Tốc độ chạy nhanh trục x	mm	600/900
Tốc Độ Chạy Nhanh Trục z	m/min	20	24
Tốc độ chạy nhanh trục y	m/min	20	24
Gía trị cài đặt nhỏ nhất	mm	0.001
Công suất động cơ đài dao	mm	25 (32 OPT)
Tốc độ quay của dao trục Y	mm	50
Công suất dộng cơ trục Y		8 (10 OPT)
Kích Thước Cán Dao	sec	1.4sec
Kích Thước dao tiện lỗ lớn nhất	HP	1
Số vị trí dao	mm³	300019002000
Thời gian thay dao	mm²	3600*2500
Kích Thước Máy	mm³	4000229021500
Trọng Lượng Máy	kg	5350/5850/6400
