MÁY TIỆN CNC ĐÀI LOAN FTC-26B(L)

MÁY TIỆN CNC ĐÀI LOAN AEGIS FTC-26B(L) khả năng tiện lớn nhất qua băng máy 600mm, đường kính tiện lớn nhất 250mm, chiều dài tiện lớn nhất 600/850/1150mm. Công suất trục chính tối đa 18.5KW/25HP. Tốc độ tối đa trục chính 3000RPM, khoảng cách chống tâm tối đa 380mm

Thông tin chi tiết

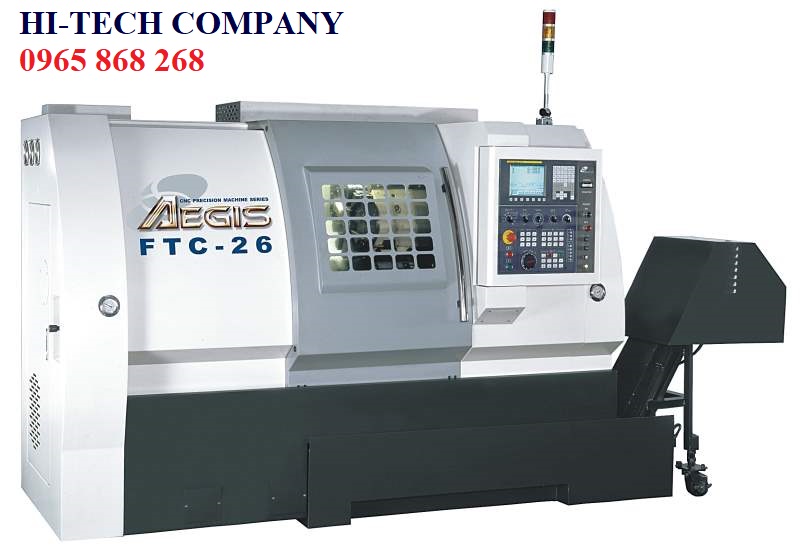

MÁY TIỆN CNC ĐÀI LOAN AEGIS FTC-26B(L)

FTC-26B / FTC-26L là dòng máy tiện CNC chính xác cao thuộc AEGIS FTC Series, được thiết kế cho các ứng dụng gia công yêu cầu độ chính xác, độ ổn định và hiệu suất sản xuất cao. Máy phù hợp cho gia công các chi tiết tròn xoay trong nhiều lĩnh vực công nghiệp như ô tô, xe máy, điện tử, thiết bị y tế và cơ khí chính xác.

Dòng FTC-26 cung cấp hai tùy chọn kết cấu dẫn hướng nhằm đáp ứng các yêu cầu công nghệ khác nhau:

- FTC-26B – Box Way Type: ưu tiên độ cứng vững và khả năng cắt tải nặng

- FTC-26L – Linear Guide Way Type: ưu tiên tốc độ, độ chính xác và năng suất cao

Thiết kế & công nghệ chế tạo

- Máy được phát triển theo định hướng tối ưu hóa độ chính xác hình học và độ ổn định kết cấu. Bố trí trục X và Z hợp lý giúp giảm ảnh hưởng biến dạng nhiệt và rung động trong quá trình gia công, đảm bảo độ lặp lại cao và chất lượng bề mặt ổn định.

- Thiết kế tổng thể gọn gàng, thuận tiện cho vận hành, bảo trì và tích hợp các thiết bị tự động hóa như bar feeder hoặc tay máy.

Hệ dẫn hướng

FTC-26B – Box Way Type

- Dẫn hướng băng trượt hộp với diện tích tiếp xúc lớn

- Độ cứng vững cao, khả năng chịu tải tốt

- Phù hợp cho gia công tiện thô và các chi tiết yêu cầu lực cắt lớn

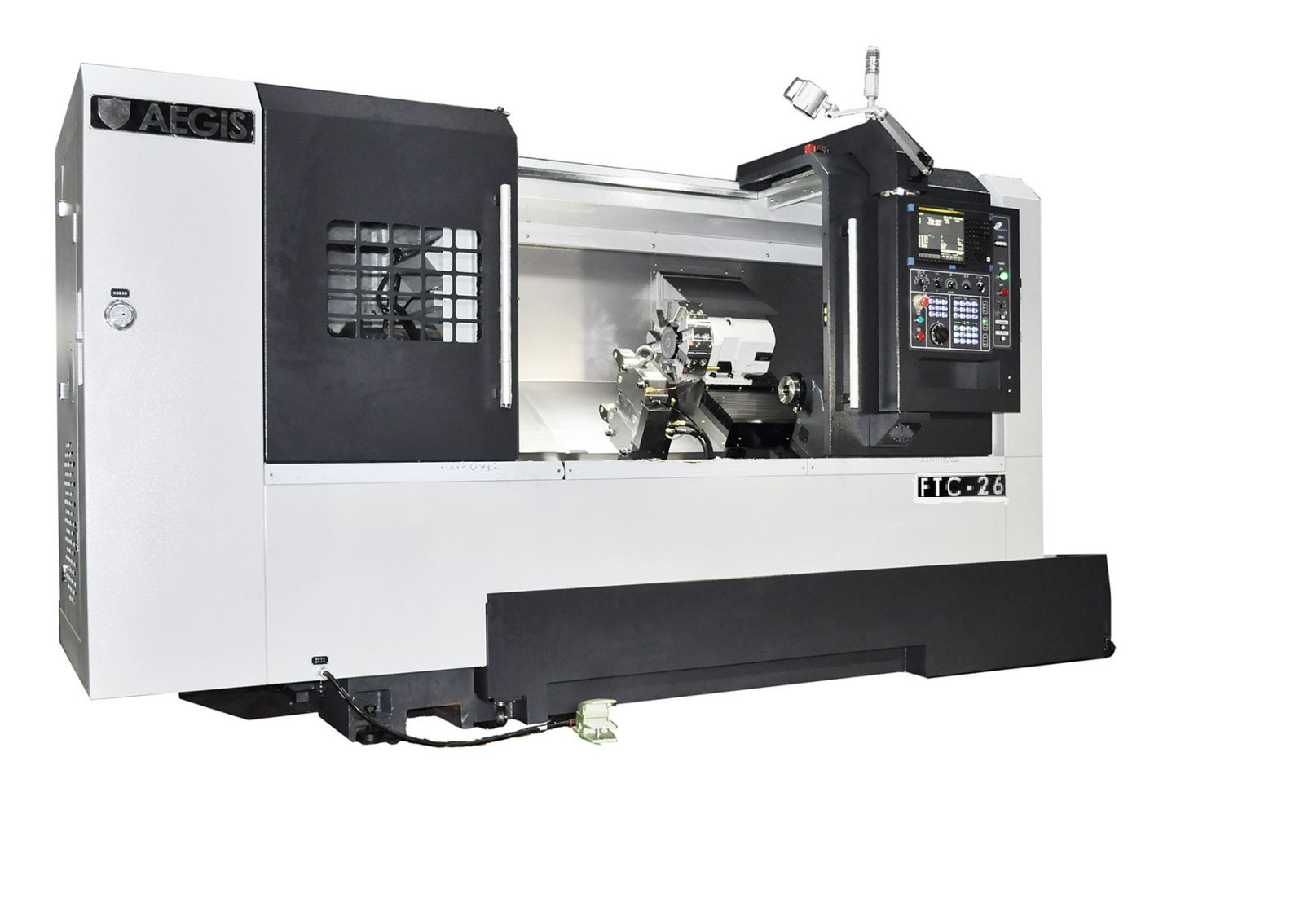

FTC-26L – Linear Guide Way Type

- Dẫn hướng tuyến tính chính xác cao

- Ma sát thấp, chuyển động mượt

- Phù hợp cho gia công tốc độ cao, chu kỳ ngắn và chi tiết yêu cầu độ chính xác cao

Đặc điểm nổi bật

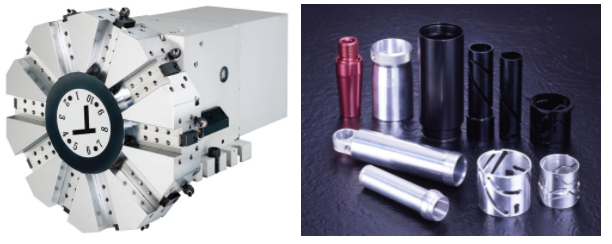

Đài dao & hệ thống dao

- Đài dao tiêu chuẩn 12 vị trí

- Dẫn động bằng servo motor kết hợp khóa thủy lực

- Thời gian thay dao nhanh, độ chính xác định vị cao

- Đảm bảo độ ổn định và độ lặp lại trong gia công liên tục

- Turret được tối ưu cho các nguyên công tiện ngoài, tiện trong, tiện mặt đầu và tiện ren.

Cụm trục chính & truyền động

- Trục chính sử dụng động cơ servo công suất cao

- Mô-men xoắn ổn định, đáp ứng cả tiện thô và tiện tinh

- Thiết kế tối ưu tản nhiệt, nâng cao độ bền và độ ổn định khi vận hành lâu dài

- Trục X và Z sử dụng vit me bi chính xác cao, giảm độ rơ ngược, đảm bảo độ chính xác vị trí

Kết cấu thân máy & độ ổn định

- Thân máy đúc gang Meehanite nguyên khối, xử lý khử ứng suất

- Kết cấu cứng vững, khả năng giảm rung tốt

- Đảm bảo độ chính xác hình học lâu dài và ổn định trong sản xuất hàng loạt

Ứng dụng

Máy được thiết kế cho các ứng dụng gia công tiện CNC đòi hỏi độ chính xác cao, độ ổn định trong vận hành và khả năng làm việc liên tục. Kết cấu và năng lực gia công của máy đáp ứng hiệu quả nhiều loại chi tiết tròn xoay, phù hợp cho cả sản xuất hàng loạt và gia công theo yêu cầu kỹ thuật.

Ứng dụng điển hình bao gồm:

- Linh kiện ô tô, xe máy

- Chi tiết cơ khí chính xác

- Phụ tùng công nghiệp

- Gia công OEM theo bản vẽ kỹ thuật

- Sản xuất hàng loạt và sản xuất liên tục

THÔNG SỐ KỸ THUẬT

MODEL	Đơn Vị	FTC-26B (L)
Đường Kính Tiện qua Bàn Máy	mm	600
Đường Kính Tiện Bàn Xe Dao	mm	380
Khoảng cách chống Tâm	mm	625/925/1225
Đường kính vật tiện lớn nhất	mm	250
Chiều dài vật tiện lớn nhất	mm	600/850/1150
Góc nghiêng của băng máy	Degree	30
Công suất động cơ trục chính		18.5KW/25HP
Tốc độ lớn nhất của trục chính	RPM	3000
Kiểu mũi trục chính	ISO	A2-8
Đường kính lỗ nòng trục chính	mm	92 (105 OPT)
Đường kính vật tiện xuyên tâm	mm	75 (92 OPT)
Lỗ họng trước trục chính	mm	130
Đường kính mâm cặp	inch	10"
Côn ụ động chống tâm	MT	MT#4/MT#5(OPT)
Đường kính ụ động chống tâm	mm	80
Hành trình mũi chống tâm	mm	80
Hành trình di trượt ụ động chống tâm	mm	550/850/1150
Hành trình trục X	mm	165+40
Hành trình trục Z	mm	600/900/1200
Tốc độ chạy nhanh X	m/min	20
Tốc độ chạy nhanh Z	m/min	20
Lượng tiến dao setting nhỏ nhất	mm	0.001
Kích thước cán dao tiện	mm	25
Đường kính dao tiện lỗ	mm	40
Số vị trí dao		10(12 OPT)
Thời gian thay dao	sec	1.2
Công suất động cơ bơm làm mát	HP	1,5

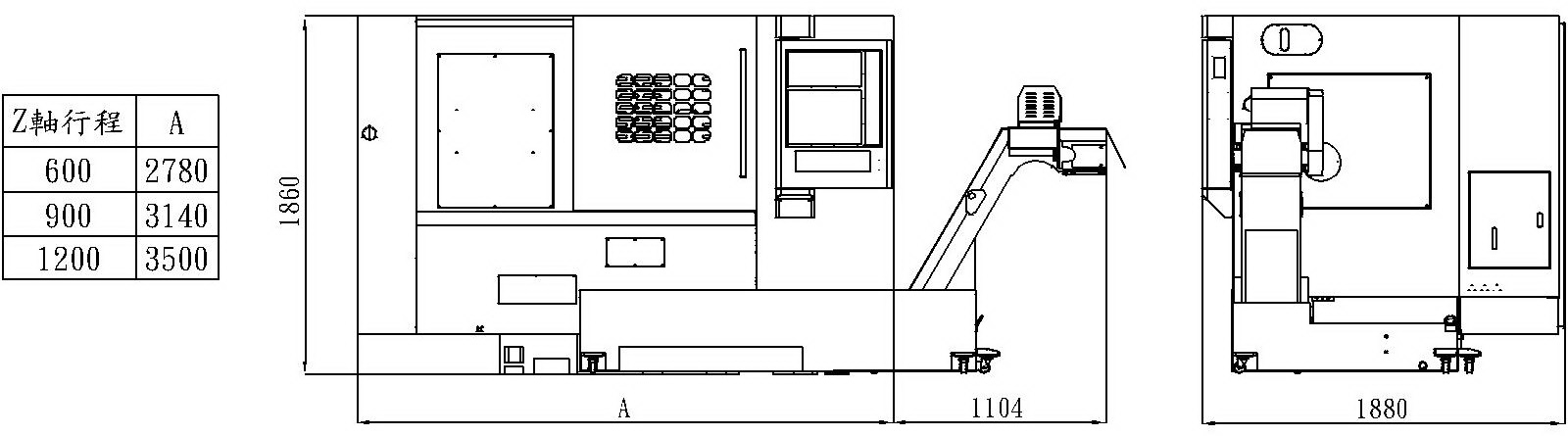

Kích thước máy	mm³	300019001950
Kích thước phủ sàn	mm²	3600*2500
Kích thước đóng gói	mm³	400022902150
Trọng lượng tịnh của máy	kg	5200/5700/6250
