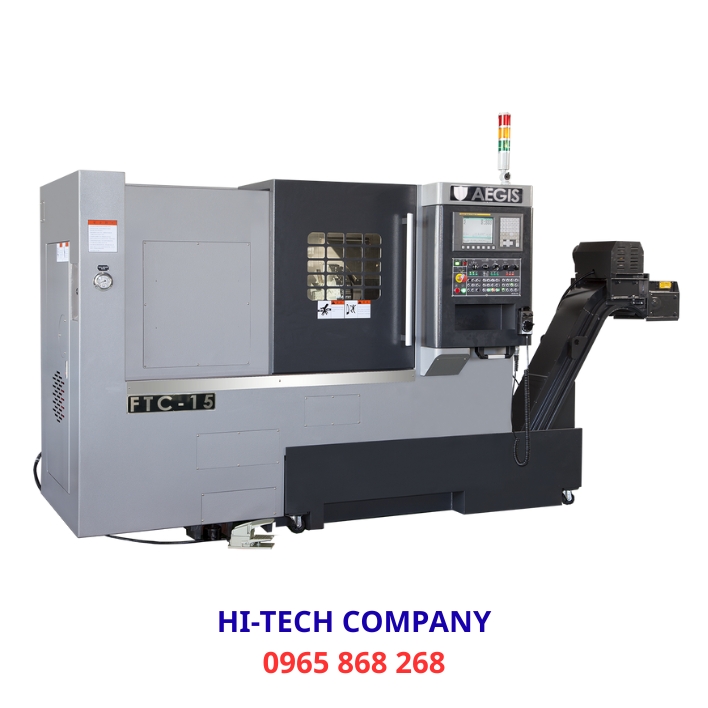

MÁY TIỆN CNC ĐÀI LOAN FTC-15

MÁY TIỆN CNC ĐÀI LOAN AEGIS FTC-15 khả năng tiện lớn nhất qua băng máy 480mm, đường kính tiện lớn nhất 210mm, chiều dài tiện lớn nhất 370mm. Công suất trục chính tối đa 11KW/15HP, tốc độ trục chính tối đa 4200RPM, Khoảng cách chống tâm tối đa 260mm. Máy tiện CNC FTC-15 là dòng máy tiện CNC kiểu truyền động đại do hãng Agis sản xuất trên dây truyền công nghệ tiến, có độ chính xác cao nhưng giá thành cạnh tranh, đáp ứng được hầu hết nhu cầu gia công chế tạo cơ khí chính xác: 0965 868 268 & Email: hitech@thietbihitech.com.vn

Thông tin chi tiết

TỔNG QUAN SẢN PHẨM

FTC-15 là dòng máy tiện CNC chính xác cao cỡ nhỏ–trung, thuộc AEGIS FTC Series, được phát triển nhằm đáp ứng các yêu cầu gia công hiện đại về độ chính xác, độ ổn định và hiệu suất sản xuất. Máy phù hợp cho các doanh nghiệp cơ khí chế tạo cần giải pháp tiện CNC tin cậy trong môi trường sản xuất liên tục.

THIẾT KẾ & CÔNG NGHỆ CHẾ TẠO

Máy được thiết kế dựa trên nguyên lý tối ưu hóa kết cấu cơ khí và độ chính xác hình học. Bố trí hợp lý của các trục X và Z giúp hạn chế rung động và ảnh hưởng biến dạng nhiệt trong quá trình gia công, đảm bảo độ lặp lại cao và chất lượng bề mặt ổn định.

Thiết kế tổng thể gọn gàng, khoa học, thuận tiện cho vận hành và bảo trì, đồng thời dễ dàng tích hợp các thiết bị phụ trợ như bộ cấp phôi thanh hoặc hệ thống tự động hóa.

ĐẶC ĐIỂM NỔI BẬT

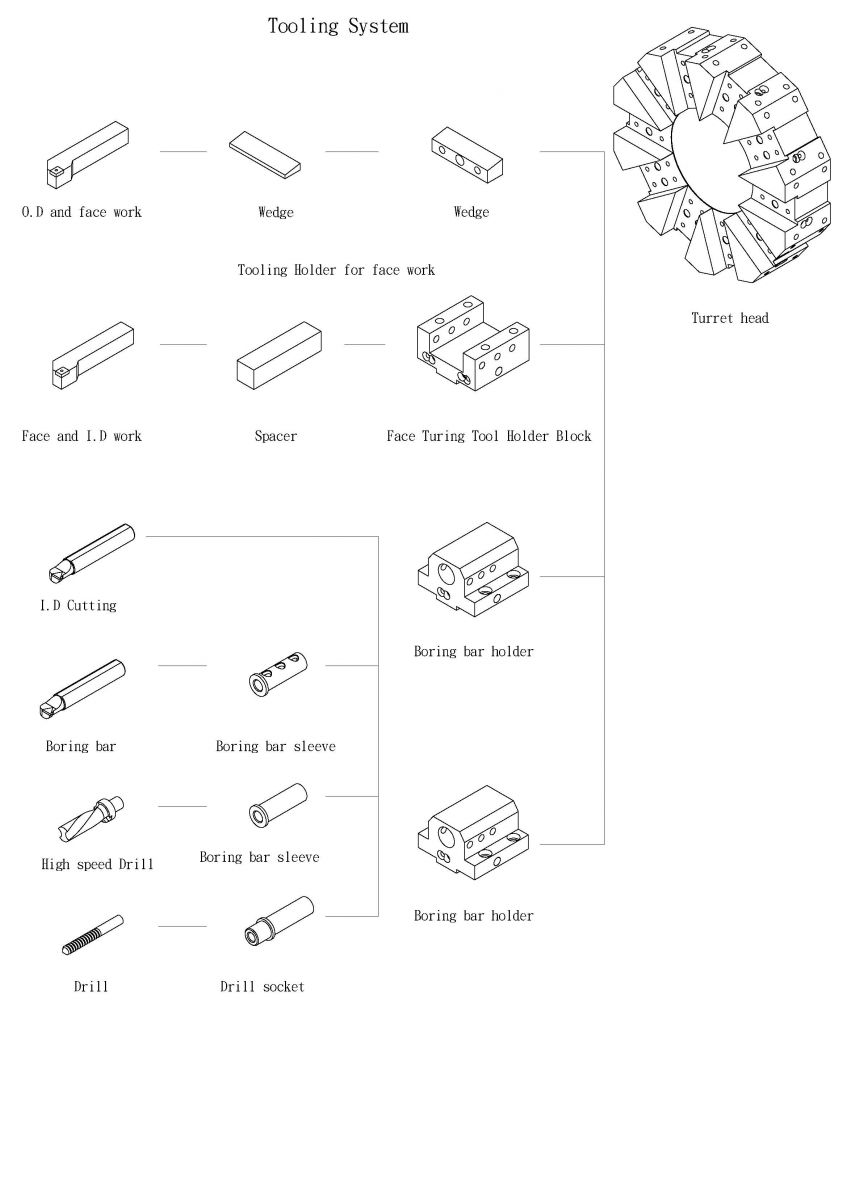

Đài dao & hệ thống dao

- Đài dao tiêu chuẩn 12 vị trí

- Dẫn động bằng servo motor kết hợp khóa thủy lực

- Thời gian thay dao nhanh, độ chính xác định vị cao

- Đảm bảo độ ổn định và độ lặp lại trong sản xuất hàng loạt

- Turret đáp ứng đầy đủ các nguyên công tiện ngoài, tiện trong, tiện mặt đầu và tiện ren.

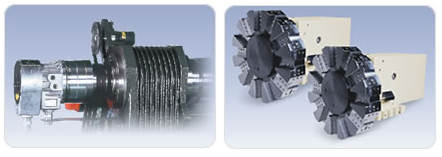

Cụm trục chính & hệ truyền động

- Trục chính sử dụng động cơ servo, mô-men xoắn ổn định

- Đáp ứng hiệu quả cả gia công thô và tinh trên chi tiết kích thước nhỏ–trung

- Trục X và Z sử dụng vit me bi chính xác cao, giảm tối đa độ rơ ngược

- Đảm bảo độ chính xác vị trí và độ ổn định lâu dài trong vận hành

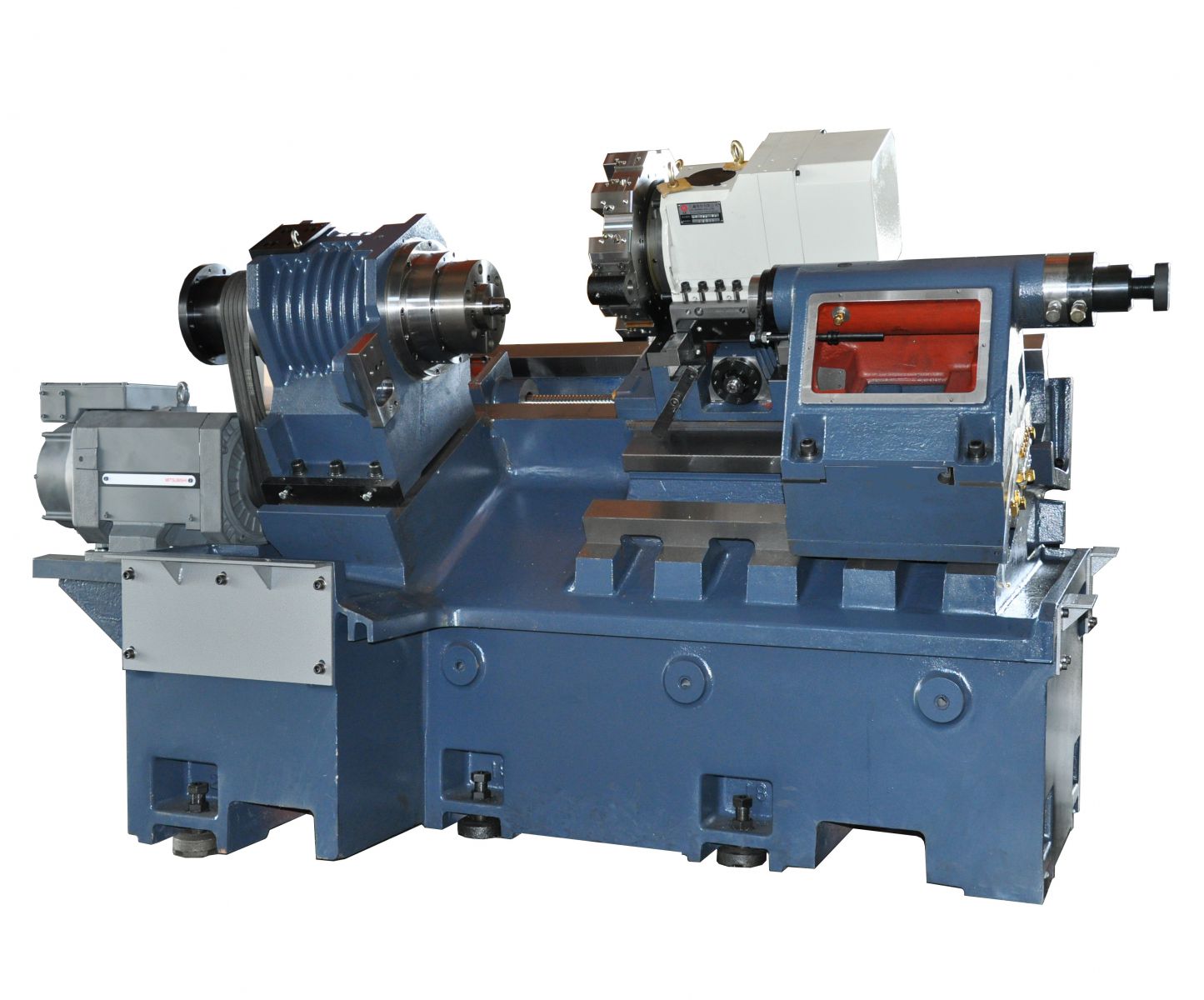

Kết cấu thân máy

- Thân máy đúc gang Meehanite nguyên khối, xử lý khử ứng suất

- Kết cấu cứng vững, khả năng hấp thụ rung động tốt

- Đảm bảo độ ổn định hình học và độ chính xác trong suốt vòng đời thiết bị

ỨNG DỤNG

Máy được thiết kế cho các ứng dụng gia công tiện CNC yêu cầu độ chính xác cao, độ ổn định trong vận hành và khả năng làm việc liên tục. Năng lực gia công của FTC-23 đáp ứng hiệu quả nhiều loại chi tiết tròn xoay trong các lĩnh vực công nghiệp khác nhau.

Ứng dụng tiêu biểu gồm:

- Linh kiện ô tô, xe máy

- Chi tiết cơ khí chính xác

- Linh kiện điện tử và thiết bị y tế

- Gia công OEM theo bản vẽ kỹ thuật

- Sản xuất hàng loạt và sản xuất liên tục

THÔNG SỐ KỸ THUẬT

Hạng mục	Đơn vị	FTC-15
Model		FTC-15
Đường kính tiện qua băng	mm	480
Đường kính tiện qua bàn trượt ngang	mm	260
Khoảng cách chống tâm	mm	430
Đường kính tiện tối đa	mm	210
Chiều dài tiện tối đa	mm	370
Góc nghiêng băng máy	Độ	30
Động cơ trục chính AC		AC 11 kW / 15 HP
Tốc độ trục chính tối đa	vòng/phút	4200
Chuẩn mũi trục chính	ISO	A2-6
Đường kính lỗ trục chính	mm	65
Khả năng luồn phôi qua trục chính	mm	52
Đường kính trong ổ bi trước trục chính	mm	100
Kích thước mâm cặp	inch	8"
Côn ụ động	MT	MT#4
Đường kính ống trượt ụ động	mm	80
Hành trình ống trượt ụ động	mm	70
Hành trình ụ động	mm	320
Hành trình trục X	mm	175
Hành trình trục Z	mm	375
Tốc độ chạy nhanh trục X	m/phút	20
Tốc độ chạy nhanh trục Z	m/phút	20
Bước nhập nhỏ nhất	mm	0,001
Kích thước cán dao vuông	mm	25
Đường kính dao khoan/tiện trong tối đa	mm	32
Số vị trí dao		10
Thời gian thay dao	giây	1,2
Công suất bơm tưới nguội	HP	1,5
Kích thước máy (D × R × C)	mm	2250 × 1700 × 1700
Diện tích lắp đặt	mm	3500 × 2500
Kích thước đóng gói	mm	3250 × 2250 × 2050
Trọng lượng máy	kg	3600
Trọng lượng máy	kg	3850
