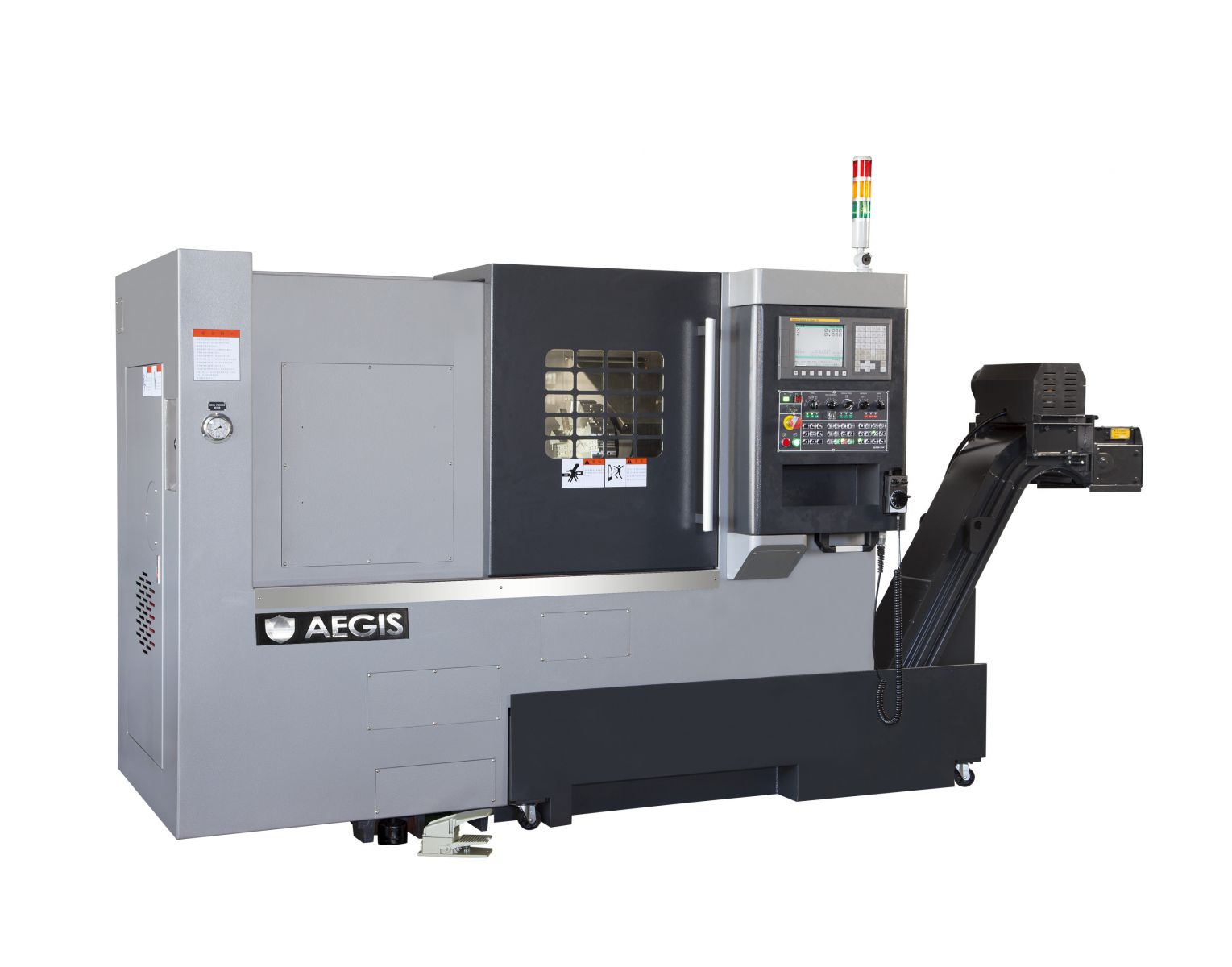

MÁY TIỆN CNC ĐÀI LOAN CÓ CHỨC NĂNG PHAY FTC-26M/MY

MÁY TIỆN CNC ĐÀI LOAN CÓ CHỨC NĂNG PHAY AEGIS FTC-26M/MY với khả năng tiện lớn nhất qua băng máy từ 600mm. Đường kính vật tiện lớn nhất 300mm, chiều dài vật tiện lớn nhất là 1195mm, công suất trục chính 15/18.5 KW, tốc độ tối đa trục chính 3200 vòng/phút, khoảng cách chống tâm tối đa 1199mm.

Thông tin chi tiết

TỔNG QUAN VỀ MÁY TIỆN CNC ĐÀI LOAN CÓ CHỨC NĂNG PHAY AEGIS FTC-26M/MY

FTC-26M / FTC-26MY là dòng máy tiện CNC giường nghiêng (Slant Bed CNC Lathe) thuộc series AEGIS CNC Precision Machine – Mill-Turn Multitasking, được thiết kế để thực hiện tiện kết hợp phay, khoan, doa và taro trong một lần gá đặt.

Máy được trang bị turret dao sống 12 vị trí kết hợp chức năng trục C của trục chính, cho phép gia công các chi tiết có yêu cầu cao về độ chính xác, độ ổn định và tính đồng nhất.

Phiên bản FTC-26MY được bổ sung trục Y độc lập, mở rộng đáng kể khả năng gia công các chi tiết phức tạp.

Đặc điểm kỹ thuật nổi bật

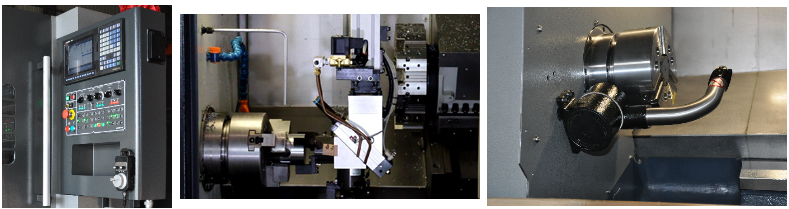

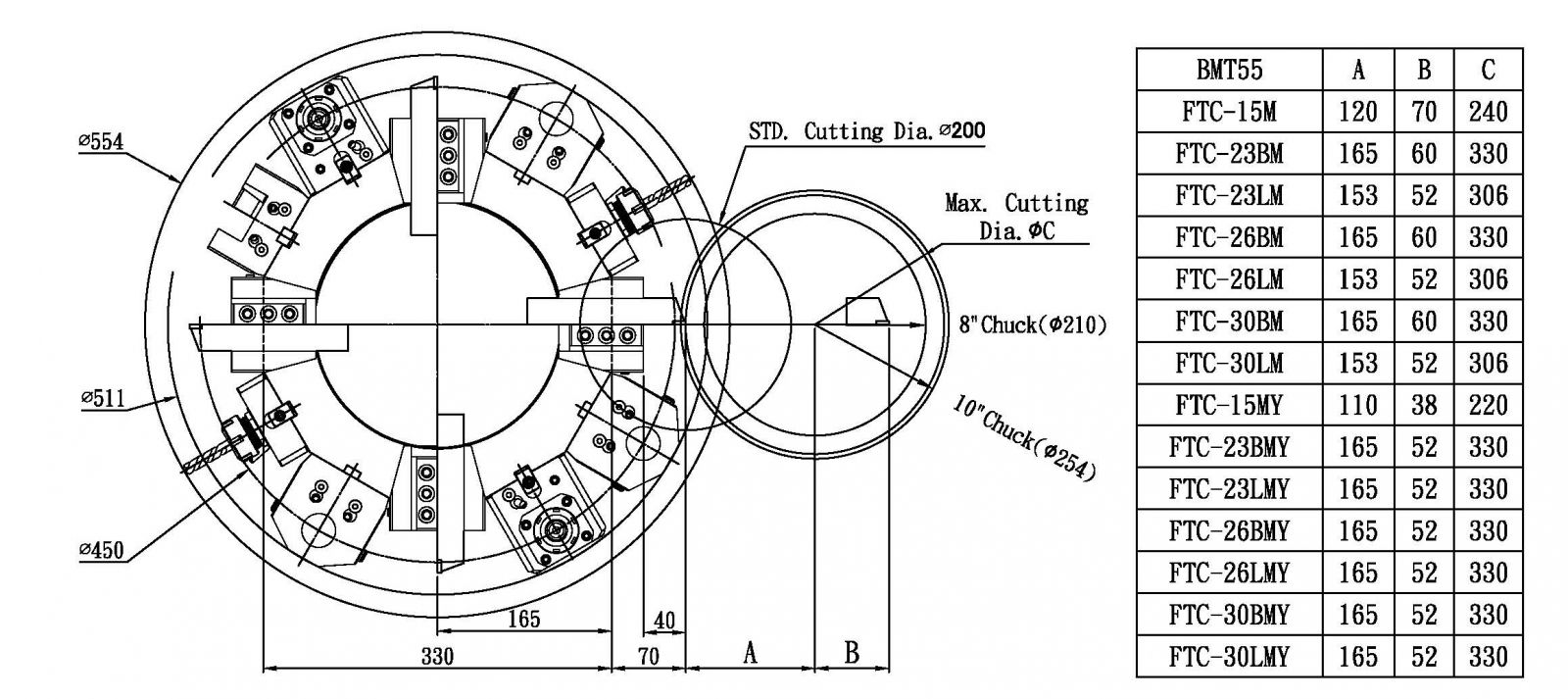

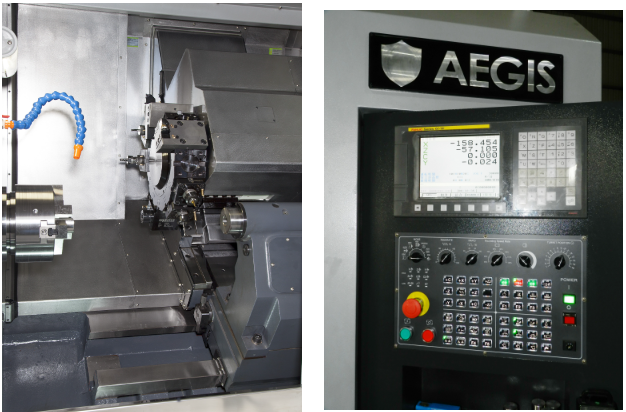

Hệ thống turret dao sống 12 vị trí

- Turret 12 dao, hỗ trợ đồng thời dao tiện và dao phay

- Chuẩn turret BMT65 (tùy chọn VDI-40 / VDI-50)

- Động cơ dao sống công suất cao, tốc độ đến 4000 vòng/phút

- Độ cứng vững cao, truyền mô-men ổn định, phù hợp gia công chính xác

Trục chính & chức năng trục C

- Động cơ trục chính công suất 15 / 18.5 kW

- Tốc độ trục chính 3000 vòng/phút

- Chuẩn mũi trục A2-8

- Lỗ trục chính lớn, khả năng xuyên thanh Ø75 mm (tùy chọn Ø92 mm)

- Trục C trục chính hỗ trợ định vị và gia công bằng dao sống (phay, khoan, taro)

Trục Y (chỉ có trên FTC-26MY)

- Hành trình ±50 mm

- Gia công phay lệch tâm, phay rãnh, phay mặt bên

- Giảm số lần gá, nâng cao độ chính xác hình học của chi tiết

Kết cấu thân máy

- Thân máy đúc Meehanite nguyên khối, xử lý khử ứng suất

- Kết cấu giường nghiêng giúp thoát phoi tốt, vận hành ổn định

- Bệ máy và thân máy có độ cứng vững cao, khả năng giảm rung hiệu quả

Hệ dẫn hướng

Tùy chọn:

- Box Way (B): ưu tiên độ cứng vững, phù hợp cắt nặng

- Linear Guide Way (L): ma sát thấp, tốc độ cao, độ chính xác tốt

- Dẫn hướng tuyến tính sử dụng linh kiện Nhật Bản (Tsubaki)

Khả năng gia công

- FTC-26M / FTC-26MY cho phép thực hiện trong một chu trình:

- Tiện ngoài, tiện trong, tiện mặt đầu

- Khoan, doa, taro bằng dao sống

- Phay mặt, phay rãnh, phay mặt bên

- Gia công chi tiết nhiều nguyên công, nhiều bề mặt

- Phiên bản MY cho phép gia công chi tiết phức tạp hơn nhờ trục Y

Ứng dụng kỹ thuật

Cơ khí chính xác

- Chi tiết tròn xoay có mặt phay

- Trục bậc phức tạp

- Chi tiết yêu cầu dung sai hình học chặt chẽ

Aerospace CNC Machining: Precision Parts for the Aerospace Industry - BOYI

Ngành ô tô – xe máy

- Trục truyền động

- Bạc lót, ống lót

- Chi tiết hộp số, chi tiết cơ cấu truyền lực

Công nghiệp phụ trợ & OEM

- Chi tiết gia công theo bản vẽ kỹ thuật riêng

- Sản phẩm cần tích hợp nhiều nguyên công trên một máy

- Gia công hàng loạt với độ ổn định cao

THÔNG SỐ KỸ THUẬT MÁY TIỆN CNC CÓ TRỤC PHAY FTC-26 SERIES:

Model	FTC-26BM	FTC-26BMY	FTC-26LM	FTC-26LMY
Đường Kính Tiện qua Bàn Máy	Ø600mm	Ø600mm	Ø600mm	Ø600mm
Đường Kính Tiện Bàn Xe Dao	Ø350mm	Ø350mm	Ø350mm	Ø350mm
Khoảng cách chống Tâm	583/883/1183mm	569/869/1169mm	599/899/1199mm	544/844/1144mm
Đường kính tiện Tiêu chuẩn	Ø230mm	Ø230mm	Ø230mm	Ø230mm
Đường kính Tiện lớn nhất	Ø290mm	Ø300mm	Ø290mm	Ø300mm
Chiều dài vật tiện lớn nhất	515/815/1115mm	504/804/1104mm	495/895/1195mm	478/778/1078mm
Động cơ trục chính	15/18.5kw	15/18.5kw	15/18.5kw	15/18.5kw
Tốc độ trục chính	3200rpm	3200rpm	3200rpm	3200rpm
Côn Mũi Trục Chính	A2-8	A2-8	A2-8	A2-8
Đường Kính Lỗ Trục Chính	Ø92mm(105OPT)	Ø92mm(105OPT)	Ø92mm(105OPT)	Ø92mm(105OPT)
Đường Kính Phối xuyên lỗ trục chính	Ø75mm(92OPT)	Ø75mm(92OPT)	Ø75mm(92OPT)	Ø75mm(92OPT)
Đường kính ổ lắp dao lớn nhất	Ø130mm	Ø130mm	Ø130mm	Ø130mm
Côn Ụ động chống tâm	MT#4/MT#5(OPT)	MT#4/MT#5(OPT)	MT#4/MT#5(OPT)	MT#4/MT#5(OPT)
Đường Kính Ụ động chống tâm	Ø80mm	Ø80mm	Ø80mm	Ø80mm
Hành Trình ụ động chống tâm	80mm	80mm	80mm	80mm
Hành trình trục x	205mm	264mm	205mm	264mm
Hành trình trục z	555/855/1155mm	545/845/1145mm	535/835/1135mm	520/820/1120mm
Hành trình trục y	±50mm	±50mm	±50mm	±50mm
Tốc độ chạy nhanh trục x	(B:)20m/min / (L:) 24m/min	(B:)20m/min / (L:) 24m/min	(B:)20m/min / (L:) 24m/min	(B:)20m/min / (L:) 24m/min
Tốc Độ Chạy Nhanh Trục z	(B:)20m/min / (L:) 24m/min	(B:)20m/min / (L:) 24m/min	(B:)20m/min / (L:) 24m/min	(B:)20m/min / (L:) 24m/min
Tốc độ chạy nhanh trục y	15m/min	15m/min	15m/min	15m/min
Gía trị cài đặt nhỏ nhất	0.001mm	0.001mm	0.001mm	0.001mm
Công suất động cơ đài dao	3.7/5.5kw	3.7/5.5kw	3.7/5.5kw	3.7/5.5kw
Tốc độ quay của dao trục Y	4000 rpm	4000 rpm	4000 rpm	4000 rpm
Công suất dộng cơ trục Y	BMT65(VDI-40 or VDI-50OPT)	BMT65(VDI-40 or VDI-50OPT)	BMT65(VDI-40 or VDI-50OPT)	BMT65(VDI-40 or VDI-50OPT)
Kích Thước Cán Dao	25x25 mm	25x25 mm	25x25 mm	25x25 mm
Kích Thước dao tiện lỗ lớn nhất	40mm	40mm	40mm	40mm
Số vị trí dao	12 tools	12 tools	12 tools	12 tools
Thời gian thay dao	0.47sec	0.47sec	0.47sec	0.47sec
Kích Thước Máy	3884x1885x1860mm	3884x1885x2150mm	3884x1885x1860mm	3884x1885x2150mm
Trọng Lượng Máy	5250kg	5450kg	5350kg	5450kg

VIDEO MÁY TIỆN AEGIS FTC 26M/MY
