MÁY TIỆN CNC ĐÀI LOAN CÓ CHỨC NĂNG PHAY FTC-23M/MY

MÁY TIỆN CNC ĐÀI LOAN CÓ CHỨC NĂNG PHAY AEGIS FTC-23M/MY với khả năng tiện lớn nhất qua băng máy từ 600mm. Đường kính vật tiện lớn nhất 290mm, chiều dài vật tiện lớn nhất là 1120mm, công suất trục chính 11/15 KW, tốc độ tối đa trục chính 4200 vòng/phút, khoảng cách chống tâm tối đa 1188mm. Yêu cầu báo giá Máy tiện CNC Đài Loan có trục phay, vui lòng liên hệ với chúng tôi: 0965 868 268 & Email: hitech@thietbihitech.com.vn

Thông tin chi tiết

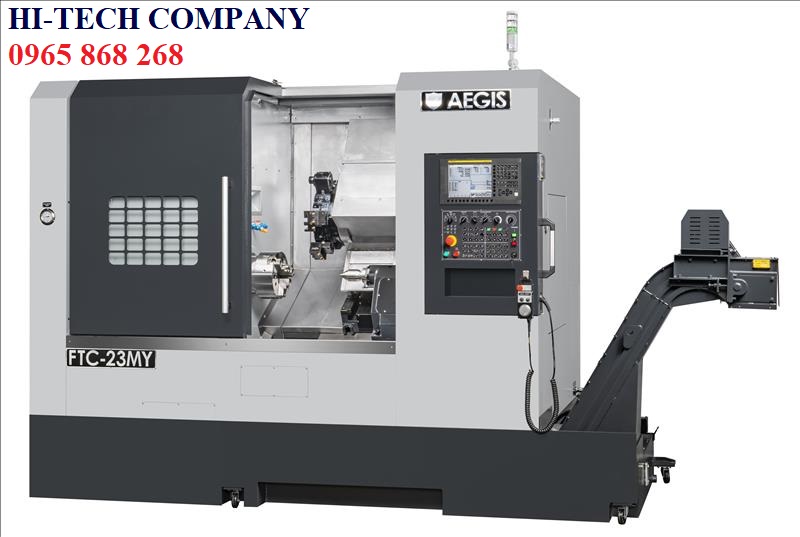

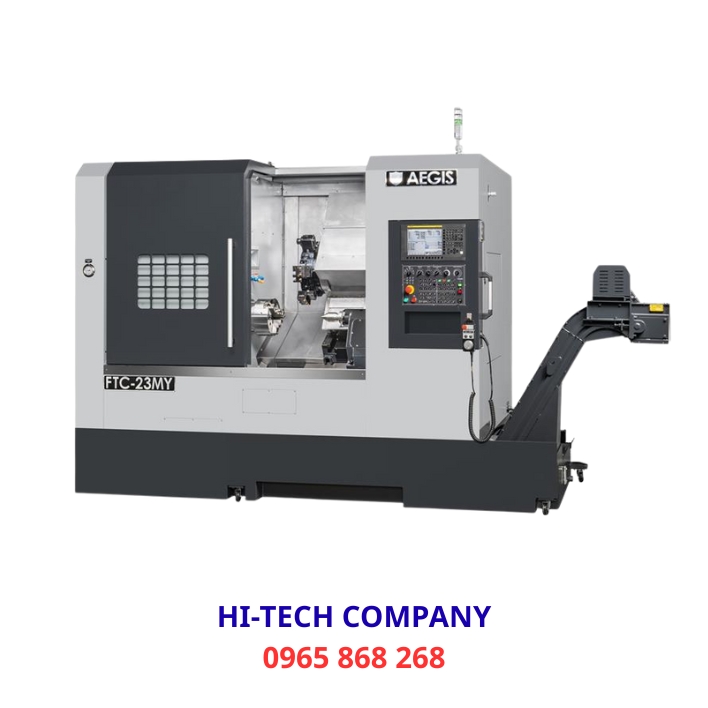

MÁY TIỆN CNC ĐÀI LOAN CÓ CHỨC NĂNG PHAY AEGIS FTC-23M/MY

FTC-23M / FTC-23MY là dòng máy tiện CNC băng nghiêng thuộc AEGIS Precision Machine Series, được thiết kế cho các ứng dụng gia công tiện chính xác kết hợp phay, khoan, doa và taro trong một lần gá đặt.

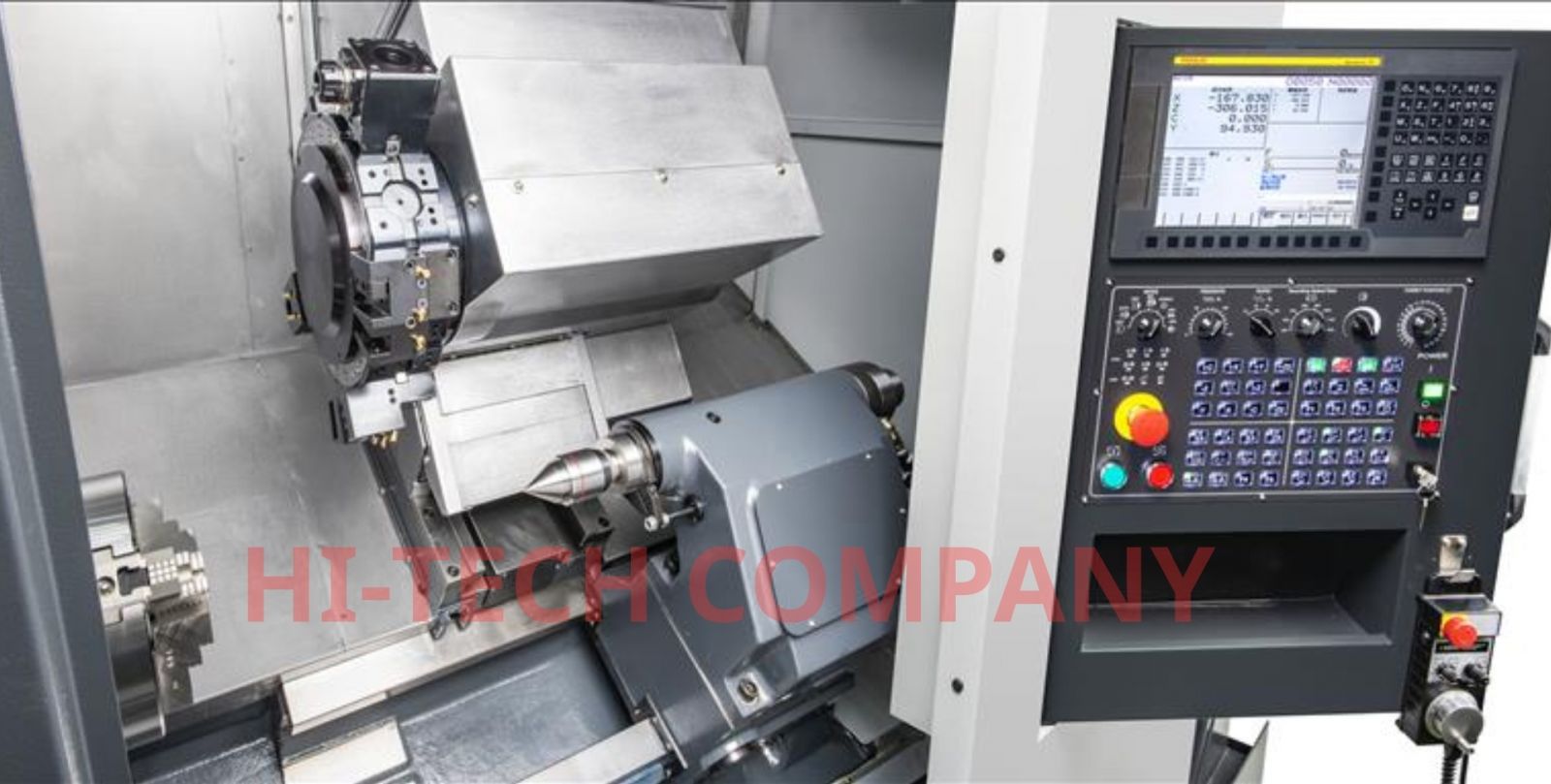

Máy được trang bị turret dao sống 12 vị trí, tích hợp chức năng trục C của trục chính, cho phép thực hiện gia công đa nguyên công với độ chính xác và độ ổn định cao.

Phiên bản FTC-23MY được bổ sung trục Y độc lập, mở rộng khả năng gia công các chi tiết có biên dạng phức tạp và lệch tâm.

Phân loại cấu hình

FTC-23M

Cấu hình dao sống (M) + trục C trục chính, không trang bị trục Y.

Phù hợp cho các nguyên công tiện kết hợp phay/khoan định vị theo trục C.

FTC-23MY

Cấu hình dao sống + trục C + trục Y (±40 mm).

Cho phép gia công phay lệch tâm, phay mặt bên và các biên dạng không đối xứng trong một lần setup.

Đặc điểm kỹ thuật nổi bật

Trục chính công suất cao, tốc độ tối đa 4200 vòng/phút

Chuẩn mũi trục A2-6, lỗ trục chính Ø52 mm (tùy chọn Ø65 mm)

Turret BMT55, tốc độ dao sống 4000 vòng/phút

Kết cấu băng nghiêng, thân máy đúc gang Meehanite, độ cứng vững cao

Tùy chọn Box Way hoặc Linear Guide Way (Tsubaki – Nhật Bản)

Khả năng gia công

Tiện ngoài, tiện trong, tiện mặt đầu

Phay mặt, phay rãnh, phay mặt bên

Khoan, doa, taro bằng dao sống

Gia công nhiều nguyên công trong một chu trình

Phiên bản MY tối ưu cho chi tiết phức tạp và lệch tâm

Ứng dụng

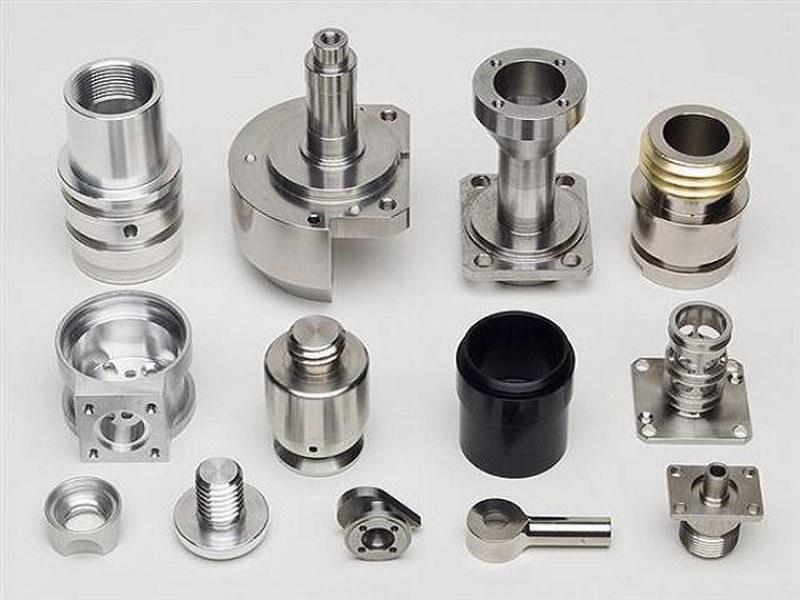

Chi tiết cơ khí chính xác cỡ nhỏ–trung

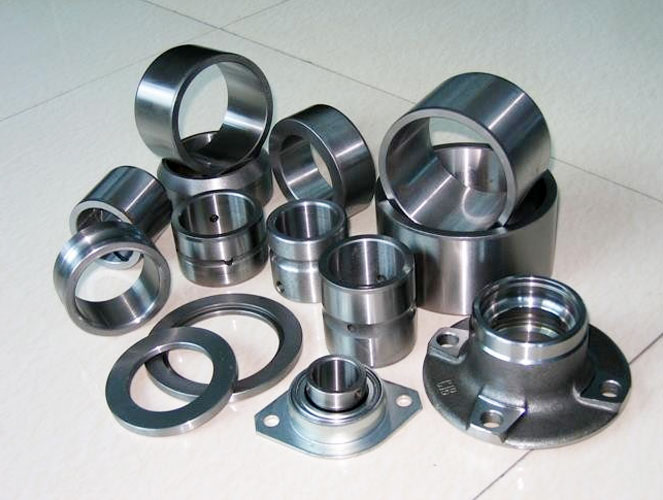

Trục, bạc, chi tiết dạng ống

THÔNG SỐ KỸ THUẬT MÁY TIỆN CNC ĐÀI LOAN CÓ TRỤC PHAY FTC-23M/MY SERIES

Model	FTC-23BM	FTC-23BMY	FTC-23LM	FTC-23LMY
Đường kính quay qua băng máy	Ø600 mm	Ø600 mm	Ø600 mm	Ø600 mm
Đường kính quay qua bàn dao	Ø350 mm	Ø360 mm	Ø350 mm	Ø360 mm
Khoảng cách giữa hai mũi tâm	588 / 888 / 1188 mm	574 / 874 / 1174 mm	604 / 904 / 1204 mm	549 / 849 / 1149 mm
Đường kính cắt tiêu chuẩn	Ø230 mm	Ø230 mm	Ø230 mm	Ø230 mm
Đường kính cắt tối đa	Ø290 mm	Ø290 mm	Ø290 mm	Ø290 mm
Chiều dài gia công tối đa	520 / 820 / 1120 mm	509 / 809 / 1109 mm	500 / 800 / 1100 mm	483 / 783 / 1083 mm
Công suất động cơ trục chính	11 / 15 kW	11 / 15 kW	11 / 15 kW	11 / 15 kW
Tốc độ trục chính	4200 vòng/phút	4200 vòng/phút	4200 vòng/phút	4200 vòng/phút
Chuẩn mũi trục chính	A2-6	A2-6	A2-6	A2-6
Đường kính lỗ trục chính	Ø62 mm (tùy chọn Ø75 mm)	Ø62 mm (tùy chọn Ø75 mm)	Ø62 mm (tùy chọn Ø75 mm)	Ø62 mm (tùy chọn Ø75 mm)
Khả năng xuyên thanh	Ø52 mm (tùy chọn Ø65 mm)	Ø52 mm (tùy chọn Ø65 mm)	Ø52 mm (tùy chọn Ø65 mm)	Ø52 mm (tùy chọn Ø65 mm)
Đường kính trong ổ trục trước trục chính	Ø100 mm	Ø100 mm	Ø100 mm	Ø100 mm
Côn ụ động	MT#4 / MT#5 (tùy chọn)	MT#4 / MT#5 (tùy chọn)	MT#4 / MT#5 (tùy chọn)	MT#4 / MT#5 (tùy chọn)
Đường kính trục ụ động	Ø80 mm	Ø80 mm	Ø80 mm	Ø80 mm
Hành trình trục ụ động	70 mm	70 mm	70 mm	70 mm
Hành trình trục X	205 mm	205 mm	205 mm	205 mm
Hành trình trục Z	560 / 860 / 1160 mm	550 / 850 / 1150 mm	540 / 840 / 1140 mm	525 / 825 / 1125 mm
Hành trình trục Y	—	±50 mm	—	±50 mm
Tốc độ chạy nhanh trục X	(B): 20 m/phút / (L): 24 m/phút	(B): 20 m/phút / (L): 24 m/phút	(B): 20 m/phút / (L): 24 m/phút	(B): 20 m/phút / (L): 24 m/phút
Tốc độ chạy nhanh trục Z	(B): 20 m/phút / (L): 24 m/phút	(B): 20 m/phút / (L): 24 m/phút	(B): 20 m/phút / (L): 24 m/phút	(B): 20 m/phút / (L): 24 m/phút
Tốc độ chạy nhanh trục Y	—	—	—	—
Độ phân giải nhỏ nhất	0.001 mm	0.001 mm	0.001 mm	0.001 mm
Công suất động cơ turret	3.7 / 5.5 kW	3.7 / 5.5 kW	3.7 / 5.5 kW	3.7 / 5.5 kW
Tốc độ dao sống	4000 vòng/phút	4000 vòng/phút	4000 vòng/phút	4000 vòng/phút
Loại turret	BMT65 (tùy chọn VDI-40 hoặc VDI-50)	BMT65 (tùy chọn VDI-40 hoặc VDI-50)	BMT65 (tùy chọn VDI-40 hoặc VDI-50)	BMT65 (tùy chọn VDI-40 hoặc VDI-50)
Kích thước cán dao vuông	25 mm	25 mm	25 mm	25 mm
Đường kính dao doa tối đa	40 mm	40 mm	40 mm	40 mm
Số lượng dao trên turret	12 dao	12 dao	12 dao	12 dao
Thời gian thay dao	0.47 giây	0.47 giây	0.47 giây	0.47 giây
Kích thước máy (D × R × C)	3884 × 1885 × 1860 mm	3884 × 1885 × 2150 mm	3884 × 1885 × 1860 mm	3884 × 1885 × 2150 mm
Trọng lượng máy	5100 kg	5300 kg	5100 kg	5300 kg

TRANG BỊ TIÊU CHUẨN

- Turret dao sống 12 vị trí

- Chức năng trục C của trục chính

- Động cơ trục chính dải tốc độ rộng

- Hệ thống làm mát (coolant)

- Đèn chiếu sáng vùng gia công

- Hệ thống bôi trơn tự động

- Hộp dụng cụ kèm bộ tool

- Đèn cảnh báo trạng thái máy

- Cổng kết nối bộ cấp phôi thanh (Bar feeder interface)

- Ụ động (Tailstock)

- Bộ trao đổi nhiệt cho tủ điện

- Công tắc chân (Foot switch)

- Cổng giao tiếp RS-232

- Bộ gá/đầu kẹp dao (Tool holders)

- Băng tải phoi kèm xe thu phoi

- Vỏ che kín chống bắn phoi và dung dịch

- Bu lông và đế cân chỉnh máy

- Tài liệu hướng dẫn vận hành và tài liệu điện

TÙY CHỌN THÊM

- Cảm biến Fanuc BZi

- Thiết bị thổi khí trục chính

- Giá dao sống hướng trục (Axial Power Tool Holder)

- Giá dao sống hướng kính (Radial Power Tool Holder)

- Bộ hứng sản phẩm phía trước (Front Side Parts Catcher)

- Cửa máy đóng/mở tự động

- Hệ thống đo chiều dài dao

- Ụ động điều khiển bằng chương trình (Programmable Tailstock)

- Máy điều hòa cho tủ điện

- Máy biến áp
