MÁY TIỆN CNC CÓ CHỨC NĂNG PHAY FTC-15M/MY

MÁY TIỆN CNC CÓ CHỨC NĂNG PHAY AEGIS FTC-15M/MY với khả năng tiện lớn nhất qua băng máy từ 540mm-870mm. Đường kính vật tiện lớn nhất từ 220mm đến 240mm. Chiều dài vật tiện lớn nhất là 311mm. Công suất trục chính 9/11 KW, tốc độ tối đa trục chính 4200RPM, khoảng cách chống tâm tối đa 380mm-389mm.

Thông tin chi tiết

GIỚI THIỆU MÁY TIỆN CNC CÓ CHỨC NĂNG PHAY

FTC-15M / FTC-15MY là dòng máy tiện CNC băng nghiêng cỡ nhỏ, thuộc AEGIS Precision Lathe Series, được thiết kế cho các ứng dụng gia công tiện chính xác kết hợp phay, khoan, doa và taro trên các chi tiết kích thước nhỏ với yêu cầu cao về độ chính xác và độ ổn định.

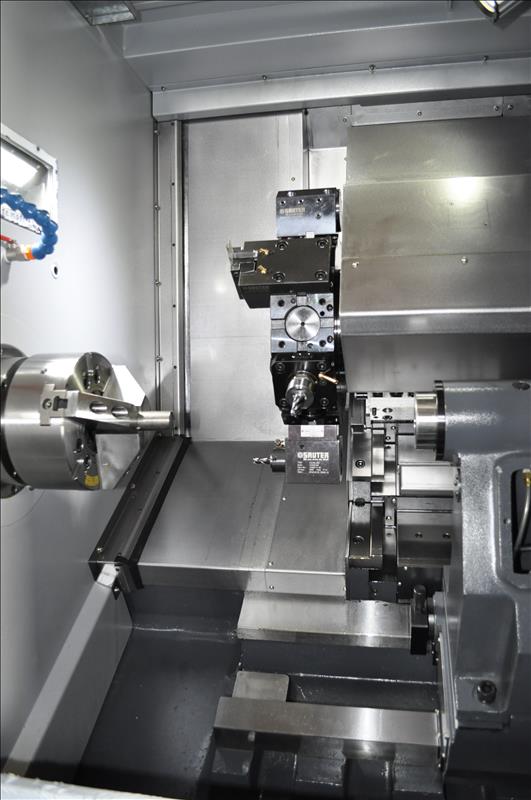

Máy được trang bị turret dao sống 12 vị trí, tích hợp chức năng trục C của trục chính, cho phép hoàn thiện nhiều nguyên công trong một lần gá đặt. Phiên bản FTC-15MY được bổ sung trục Y, mở rộng khả năng gia công phay lệch tâm và biên dạng phức tạp.

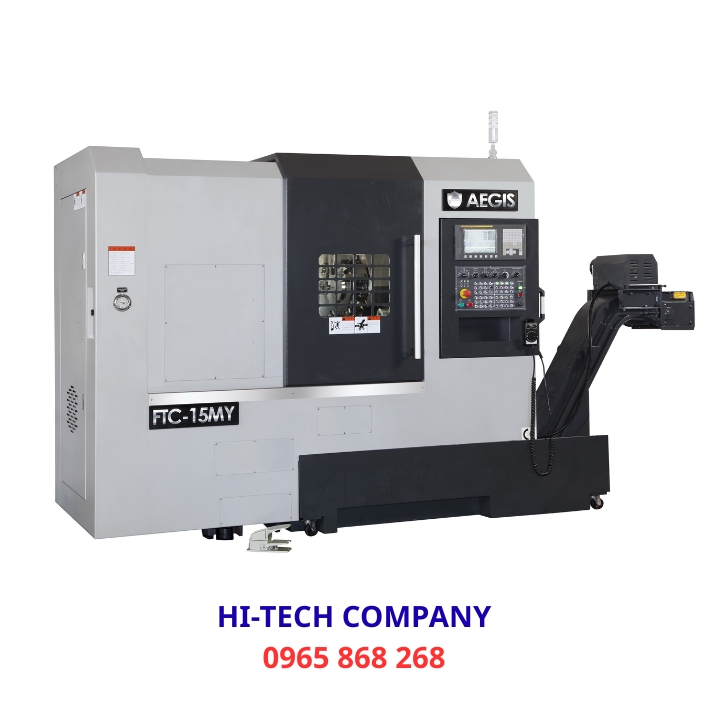

AEGIS FTC-15M (MY)

Phân loại cấu hình

FTC-15M

Cấu hình dao sống (M) + trục C trục chính, không trang bị trục Y.

Phù hợp cho tiện kết hợp phay/khoan định vị trên chi tiết nhỏ.

FTC-15MY

Cấu hình dao sống + trục C + trục Y, cho phép gia công phay lệch tâm, phay mặt bên và các chi tiết không đối xứng trong một lần setup.

Đặc điểm kỹ thuật chính

Trục chính sử dụng động cơ mô-men cao, dải tốc độ rộng, phù hợp gia công chính xác chi tiết nhỏ

Turret 12 vị trí, chuẩn BMT, hỗ trợ dao tiện và dao phay

Tốc độ dao sống lên đến 4000 vòng/phút

Trục C trục chính cho phép định vị góc và gia công phay, khoan, taro

Trục Y (FTC-15MY) nâng cao tính linh hoạt công nghệ

Kết cấu & độ ổn định

Thân máy đúc gang Meehanite nguyên khối, xử lý khử ứng suất

Kết cấu băng nghiêng tối ưu thoát phoi và thuận tiện vận hành

Độ cứng vững cao, khả năng giảm rung tốt

Tùy chọn băng trượt hộp (Box Way) hoặc dẫn hướng tuyến tính (Linear Guide Way – Tsubaki, Nhật Bản)

Khả năng gia công

Tiện ngoài, tiện trong, tiện mặt đầu

Phay mặt, phay rãnh, phay mặt bên

Khoan, doa, taro bằng dao sống

Gia công nhiều nguyên công trong một chu trình

Phiên bản MY phù hợp với chi tiết có biên dạng phức tạp và lệch tâm

Ứng dụng

Chi tiết cơ khí chính xác cỡ nhỏ

Linh kiện điện – điện tử

Linh kiện ô tô, xe máy kích thước nhỏ

Gia công OEM theo bản vẽ kỹ thuật

THÔNG SỐ KỸ THUẬT

Model	FTC-15M	FTC-15MY
Đường kính vật tiện qua băng máy	Ø540mm	Ø870mm
Đường kính vật tiện qua băng trượt	Ø340mm	Ø630mm
Khoảng cách chống tâm	380mm	389mm
Đường kính vật tiện vạt mặt	Ø200mm
Đường kính vật tiện tối đa	Ø240mm	Ø220mm
Chiều dài vật tiện tối đa	311mm
Động cơ trục chính	9/11kw	9/11kw
Tốc độ tối đa của trục chính	4200rpm	4200rpm
Mũi trục chính	A2-6
Lỗ trục chính	Ø62mm(75OPT)
Vật tiện xuyên qua trục chính	Ø52mm(65OPT)
Đường kính ụ dao phía trước trục chính I.D.	Ø100mm	Ø110mm
Độ Côn ụ động	MT#4
Đường kính ụ động chống tâm	Ø80mm
Hành trình của ụ động	70mm	70mm
Hành trình trục X	190mm	198mm
Hành trình trục Z	355mm
Hành trình trục Y		±40mm
Tốc độ chạy dao nhanh trục X	20m/min
Tốc độ chạy dao nhanh trục Z	20m/min
Tốc độ chạy dao nhanh trục Y		15m/min
Độ phân giải nhỏ nhất	0.001mm	0.001mm
Công xuất động cơ đài dao	2.2/3.7kw
Tốc độ động cơ trên đài dao	4000 rpm
Power Turret Type	BMT55(VDI-40 OPT)
Đường kính cán dao diên	25mm
Đường kính dao dao phay, doa lớn nhất	40mm
Số vị trí dao trên đài dao	12 tools
Thời gian thay dao	0.4sec
Kích thước máy	3340x1700x1700mm	3519x1628x2035mm
Trọng lượng máy	3600kg	3850kg

TRANG BỊ TIÊU CHUẨN

- Turret dao sống 12 vị trí

- Chức năng trục C của trục chính

- Động cơ trục chính dải tốc độ rộng

- Hệ thống làm mát (coolant)

- Đèn chiếu sáng vùng gia công

- Hệ thống bôi trơn tự động

- Hộp dụng cụ kèm bộ tool

- Đèn cảnh báo trạng thái máy

- Cổng kết nối bộ cấp phôi thanh (Bar feeder interface)

- Ụ động (Tailstock)

- Bộ trao đổi nhiệt cho tủ điện

- Công tắc chân (Foot switch)

- Cổng giao tiếp RS-232

- Bộ gá/đầu kẹp dao (Tool holders)

- Băng tải phoi kèm xe thu phoi

- Vỏ che kín chống bắn phoi và dung dịch

- Bu lông và đế cân chỉnh máy

- Tài liệu hướng dẫn vận hành và tài liệu điện

TÙY CHỌN THÊM

- Cảm biến Fanuc BZi

- Thiết bị thổi khí trục chính

- Giá dao sống hướng trục (Axial Power Tool Holder)

- Giá dao sống hướng kính (Radial Power Tool Holder)

- Bộ hứng sản phẩm phía trước (Front Side Parts Catcher)

- Cửa máy đóng/mở tự động

- Hệ thống đo chiều dài dao

- Ụ động điều khiển bằng chương trình (Programmable Tailstock)

- Máy điều hòa cho tủ điện

- Máy biến áp
