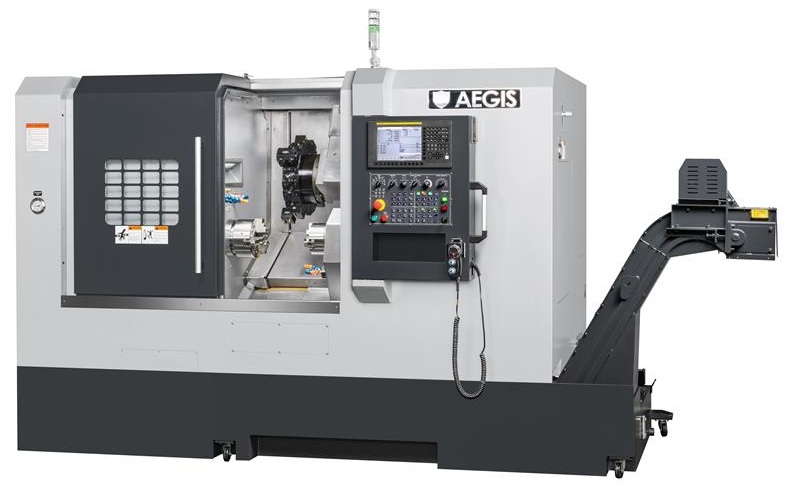

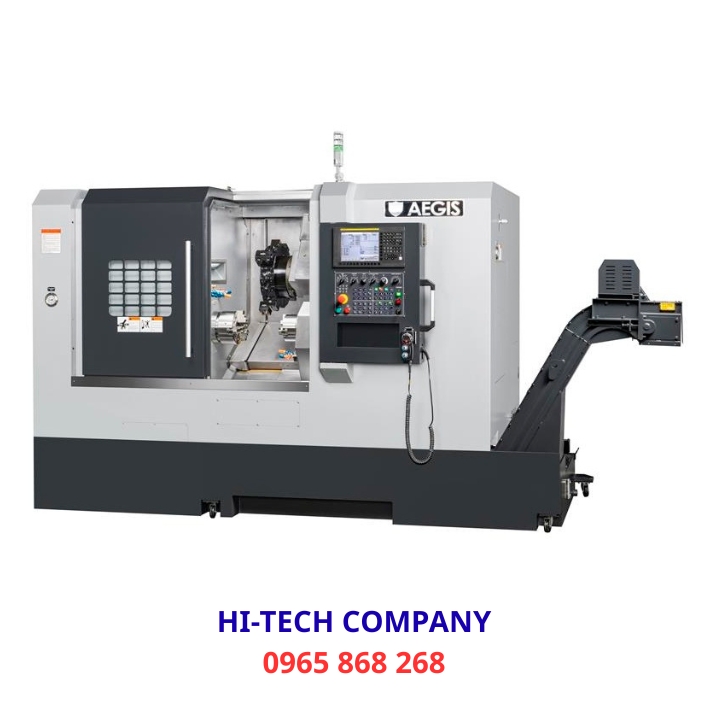

MÁY TIỆN CNC 2 ĐẦU TRỤC CHÍNH FTC-15MYS

MÁY TIỆN CNC 2 ĐẦU TRỤC CHÍNH AEGIS FTC-15MYS Khả năng tiện lớn nhất qua băng máy từ 650mm. Đường kính vật tiện lớn nhất 200mm. Chiều dài vật tiện lớn nhất là 255mm. Công suất trục chính 9/11 KW, Tốc độ tối đa trục chính 4200RPM, khoảng cách chống tâm tối đa 425mm.

Thông tin chi tiết

Tổng quan sản phẩm

AEGIS FTC-15MYS là dòng máy tiện CNC băng nghiêng tích hợp tiện – phay (Mill-Turn), được phát triển nhằm giải quyết các bài toán gia công hiện đại:

- Chi tiết ngày càng phức tạp

- Yêu cầu dung sai chặt, độ đồng tâm cao

- Giảm số lần gá, giảm sai số tích lũy

- Tăng năng suất nhưng vẫn đảm bảo độ ổn định lâu dài

Máy được cấu hình ổ dao sống 12 vị trí, trục C, trục Y và trục phụ (Sub-spindle), cho phép hoàn thiện chi tiết trong một lần gá, hạn chế tối đa việc chuyển máy hoặc gá lại – nguyên nhân chính gây sai lệch hình học trong sản xuất thực tế.

Những vấn đề khách hàng thường gặp & cách FTC-15MYS giải quyết

1. Sai số do nhiều lần gá – mất đồng tâm

Giải pháp:

FTC-15MYS cho phép tiện – phay – khoan – taro – gia công mặt đầu và mặt bên trong một lần setup, nhờ tổ hợp C-axis + Y-axis + Sub-spindle.

Điều này giúp:

- Giữ độ đồng tâm và độ vuông góc giữa các bề mặt

- Giảm phế phẩm do sai số tích lũy

- Phù hợp với các chi tiết yêu cầu độ chính xác lặp lại cao

2. Rung động khi gia công chi tiết phức tạp hoặc cắt nặng

Giải pháp:

- Băng nghiêng (slant bed) kết hợp kết cấu thân máy liền khối

- Hệ dẫn hướng Box-way quá khổ, diện tích tiếp xúc lớn

- Độ dày Box-way tăng ~30% so với thế hệ trước

Kết quả:

- Giảm rung động khi cắt nặng

- Cải thiện độ nhẵn bề mặt

- Tăng tuổi thọ dao và độ ổn định lâu dài của máy

3. Máy nhanh mất chính xác sau thời gian vận hành

Giải pháp kết cấu:

- Thân máy và băng máy đúc liền khối từ gang Meehanite chất lượng cao

- Được khử ứng suất hoàn toàn trước khi gia công tinh

- Thiết kế tối ưu cho vận hành liên tục trong môi trường sản xuất công nghiệp

Đảm bảo:

- Độ ổn định hình học theo thời gian

- Phù hợp cho sản xuất hàng loạt, chạy máy dài giờ

4. Gia công đa vật liệu nhưng thiếu mô-men xoắn

Giải pháp trục chính:

Trục chính sử dụng động cơ dải tốc độ rộng, mô-men xoắn cao

Đáp ứng tốt cả:

- Tiện thô tải nặng

- Gia công tinh yêu cầu ổn định cao

Phù hợp cho:

- Thép carbon, thép hợp kim

- Inox

- Nhôm và hợp kim nhôm

- Các vật liệu gia công công nghiệp phổ biến

5. Yêu cầu độ chính xác định vị cao

Giải pháp truyền động:

- Các trục X / Z / Y sử dụng vitme bi cấp chính xác C1

- Chuyển động mượt, độ rơ thấp, phản hồi ổn định

Đáp ứng tốt các chi tiết:

- Dung sai chặt

- Biên dạng phức tạp

- Gia công lặp lại với độ ổn định cao

ỨNG DỤNG ĐIỂN HÌNH CỦA AEGIS FTC-15MYS

- Gia công chi tiết trục phức tạp, nhiều bậc, nhiều nguyên công

- Linh kiện ô tô – xe máy, chi tiết truyền động

- Chi tiết cơ khí chính xác cho thiết bị công nghiệp, tự động hóa

- Sản xuất loạt vừa đến lớn, yêu cầu tính ổn định và năng suất

- Nhà máy cần giảm số lượng máy, gom công đoạn vào một thiết bị Mill-Turn

THÔNG SỐ KỸ THUẬT

Model	FTC-15MYS	FTC-15MS
Đường kính vật tiện qua băng máy	650	350
Đường kính vật tiện qua băng trượt	3425	300
Đường kính vật tiện vạt mặt	180	200
Đường kính vật tiện tối đa	200	210
Chiều dài vật tiện tối đa	255	255
Động cơ trục chính	9/11kw	9/11kw
Tốc độ tối đa của trục chính	4200rpm	4200rpm
Mũi trục chính	A2-6	A2-6
Vật tiện xuyên qua trục chính	Ø52	Ø52
Hành trình trục X	175(70+105)	195(75+120)
Hành trình trục Z	325	325
Hành trình trục Y	±40	N/A
Hành trình trục ZS	300	300
Tốc độ chạy dao nhanh trục X	20M/min	20M/min
Tốc độ chạy dao nhanh trục Z	20M/min	20M/min
Tốc độ chạy dao nhanh trục Y	15M/min	N/A
Tốc độ chạy dao nhanh trục ZS	15M/min	15M/min
Gía trị nhập vào nhỏ nhất	0.001	0.001
Công xuất động cơ đài dao	2.2/3.7kw	2.2/3.7kw
Tốc độ động cơ trên đài dao	4000rpm	4000rpm
Power Turret Type	BMT-45	BMT-55
Đường kính cán dao diên	20mm	25mm
Đường kính dao dao phay, doa lớn nhất	25mm	32mm
Số vị trí dao trên đài dao	16T	12T
