Máy phay khỏa mặt tạo vỏ khuôn

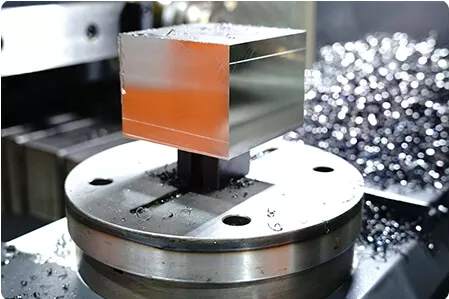

Máy phay khỏa mặt là thiết bị không thể thiếu trong gia công vỏ khuôn, giúp tạo bề mặt phẳng chính xác, nâng cao năng suất, đảm bảo độ ổn định và chất lượng lắp ráp của khuôn.
Máy phay khỏa mặt tạo vỏ khuôn là gì?
Khái niệm máy phay khỏa mặt tạo vỏ khuôn
Máy phay khỏa mặt tạo vỏ khuôn điều khiển CNC hay còn gọi là Duplex Milling Machine là một loại máy công cụ dùng để phay, cắt gọt, khỏa mặt phẳng, khỏa rãnh, khỏa mặt phẳng trong khuôn mẫu,....trên các chi tiết có kích thước từ trung bình đến lớn.

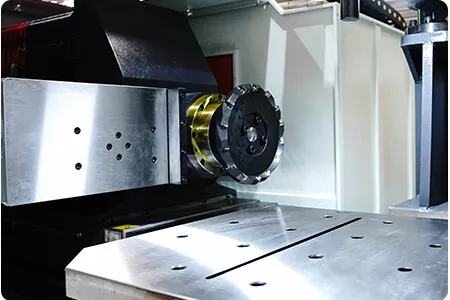

Nguyên lý hoạt động
- Máy sử dụng đầu cắt quay để khỏa mặt phẳng hoặc tạo hình cho chi tiết.
- Chi tiết được gá lắp trên bàn máy dịch chuyển theo phương ngang.
- Đầu cắt quay quanh trục nằm ngang với tốc độ cao lên đến vài nghìn vòng/phút
- Quá trình khỏa mặt diễn ra do sự tác động của các răng cắt vào bề mặt chi tiết.
Ưu điểm máy phay khỏa mặt tạo vỏ khuôn

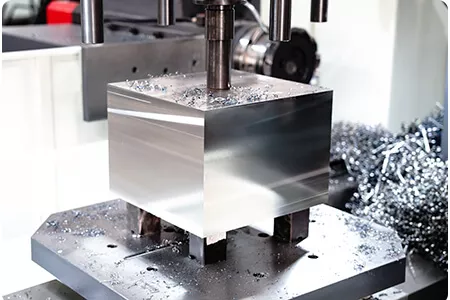

Độ phẳng và độ chính xác cao
- Gia công được bề mặt phẳng lớn, độ nhẵn và độ song song tốt
+ Đảm bảo mặt chuẩn cho các công đoạn:
+ Khoan – doa – taro
- Lắp lõi khuôn, chốt dẫn hướng
- Giảm sai số lắp ráp, giúp khuôn đóng mở chính xác

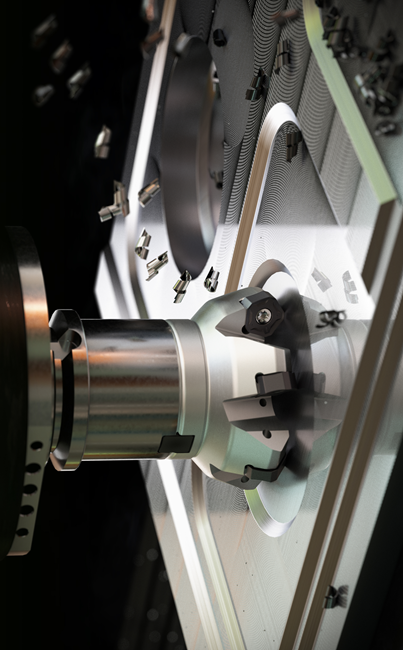

Năng suất gia công cao
- Dao phay khỏa mặt có:
+ Bề rộng cắt lớn
+ Lượng chạy dao cao
- Thời gian gia công nhanh hơn nhiều so với:
+ Phay ngón
+ Bào mặt truyền thống
=> Phù hợp gia công tấm khuôn kích thước lớn
Gia công hiệu quả thép khuôn cứng
- Xử lý tốt các vật liệu:
+ S50C, P20
+ SKD11, SKD61 (trước nhiệt luyện)
- Dao insert dễ thay, tiết kiệm chi phí dao cụ
Độ ổn định cao, ít rung
- Kết cấu máy phay khỏa mặt thường:
+ Thân máy nặng, cứng vững
+ Bàn máy lớn
- Gia công ổn định, bề mặt đều
=> Ít lỗi sóng, ít phải sửa nguội
Chuẩn hóa kích thước vỏ khuôn
- Dễ dàng:
+ Phay vuông 6 mặt
+ Đưa phôi về kích thước tiêu chuẩn
- Thuận lợi cho:
+ Gia công CNC tiếp theo
+ Sản xuất hàng loạt vỏ khuôn
Giảm chi phí tổng thể
- Giảm:
+ Thời gian máy chạy
+ Nhân công chỉnh sửa
+ Hao mòn dao cụ
- Tăng tuổi thọ khuôn do bề mặt tiếp xúc tốt
Tính linh hoạt cao
- Gia công được:
+ Tấm khuôn
+ Khối khuôn
+ Vỏ khuôn dạng hộp
- Áp dụng cho nhiều ngành:
+ Khuôn ép nhựa
+ Khuôn dập
+ Khuôn đúc áp lực

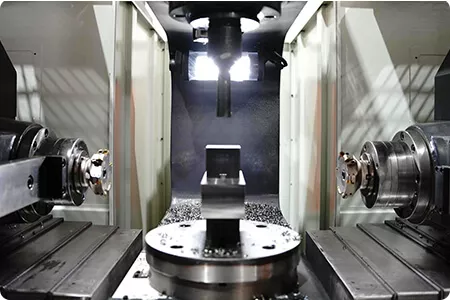

Công dụng của Máy phay khỏa mặt tạo vỏ khuôn điều khiển CNC
- Phay khỏa mặt đồng thời hai mặt phẳng hoặc bốn mặt phẳng tự động.
- Máy phay khỏa mặt thích hợp cho gia công mặt tròn ngoài, mặt lồi lõm, ren, bánh răng.

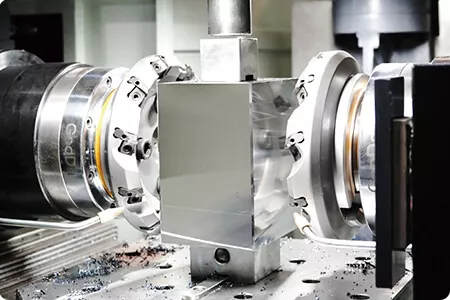

- Gia công nhanh nhờ 2 đầu phay song song
- Máy phay hai mặt đồng thời tự đồng thường được sử dụng trong các nhà máy tạo phôi dạng khối, phôi dạng hộp, phôi khuôn mẫu...
=> Hiện nay máy phay khỏa mặt tự động đã được tích hợp bộ điều khiển CNC với 3 trục tự động giúp quá trình phay nhanh hơn, chính xác hơn và dễ dàng hơn trong khâu chuẩn bị phôi. Trong các phân xưởng gia công khuôn mẫu, gia công khuôn ép, khuôn đế giày thì khâu chuẩn bị phôi đóng vai trò quan trọng, giúp thời gian gia công phá được rút ngắn lại và giảm được chi phí dao cụ, dung dịch cắt gọt...
Ứng dụng chính của máy phay khỏa mặt trong tạo vỏ khuôn
Gia công mặt phẳng chính xác cho vỏ khuôn
- Phay mặt trên – mặt dưới – mặt bên của tấm vỏ khuôn
Đảm bảo:
+ Độ phẳng cao
+ Song song, vuông góc giữa các mặt
- Đây là bước nền tảng bắt buộc trước khi:
+ Khoan, doa lỗ
+ Lắp lõi khuôn, chốt dẫn hướng
Phay thô & phay tinh tấm khuôn lớn
- Dùng để:
+ Phay thô phôi thép khuôn (P20, S50C, SKD11…)
+ Phay tinh đạt kích thước chuẩn trước nhiệt luyện
- Rất hiệu quả với:
+ Tấm khuôn lớn
+ Chi tiết dạng khối, dạng hộp
Tạo bề mặt lắp ráp cho các chi tiết khuôn
- Gia công bề mặt:
+ Lắp lõi khuôn
+ Lắp bạc dẫn hướng
+ Lắp plate trung gian
- Yêu cầu cao về:
+ Độ phẳng
+ Độ tiếp xúc bề mặt
→ giúp khuôn khép kín tốt, không hở, không lệch tâm
Gia công vỏ khuôn cho nhiều loại khuôn khác nhau
Máy phay khỏa mặt thường dùng trong sản xuất:
+ Khuôn ép nhựa
+ Khuôn dập nguội
+ Khuôn đúc áp lực
+ Khuôn cao su, khuôn composite
Chuẩn hóa kích thước vỏ khuôn trước khi gia công CNC
- Sau khi phay khỏa mặt:
+ Vỏ khuôn đạt kích thước & mặt chuẩn
+ Dễ gá đặt lên:
Máy CNC
Máy khoan – doa – taro
- Giảm sai số tích lũy trong các công đoạn sau
Tăng năng suất & giảm chi phí gia công
- Dao phay khỏa mặt:
+ Cắt rộng
+ Lượng chạy dao lớn
- Phù hợp sản xuất:
+ Hàng loạt
+ Khuôn cỡ vừa & lớn
→ Nhanh – ổn định – ít phải sửa lại
Thông số kỹ thuật Máy phay khỏa mặt tạo vỏ khuôn được sử dụng nhiều nhất tại Việt Nam
1. TH-600 Series
.png)
Phù hợp nhất cho:
- Xưởng cơ khí nhỏ & vừa
- Gia công vỏ khuôn nhỏ
- Chi tiết cơ khí dạng tấm mỏng, block nhỏ
Ngành tiêu biểu:
- Khuôn ép nhựa nhỏ
- Gia công chi tiết máy
- Xưởng gia công thuê (job shop)
Ưu điểm: gọn, đầu tư thấp, dễ vận hành
| Mục | Model | ||
| TH-600NC | TH-600NCA | ||

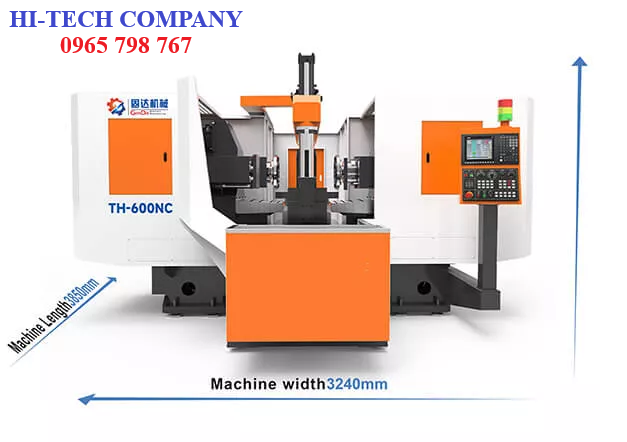

| Khả năng gia công | Số trục | 4 | 4 |
| Khả năng cắt (mm) | 2*2 | 2*3 | |
| Kích thước gia công (mm) | 30-600 | 30-600 | |
| Độ dày cắt (mm) | 240 | 240 | |
| Bàn làm việc | Kích thước làm việc (mm) | 400*400 | 400*400 |
| Tải trọng tối đa (kg) | 800 | 800 | |
| Trục chính | Đường kính dao cắt (mm) | 250 | 250 |
| Tốc độ trục chính (vòng/ phút) | 50-500 | 50-500 | |
| Động cơ trục chính (Kw) | 2*11 | 2*15 | |
| Chế độ cấp phôi | Tốc độ cấp liệu tối đa X/Y/Z (mm/ phút) | 8000/8000/6000 | 9000/9000/9000 |
| Gia công chính xác | Tính vuông góc (mm) | 0,02 | 0,02 |
| Độ chính xác về kích thước (mm) | 0,02 | 0,05 | |
| Trọng lượng và kích thước của máy | Trọng lượng tịnh của máy (kg) | ~8500 | ~9000 |
| Kích thước máy (mm) | Dài 3850*Rộng 3240*Cao 2100mm | Dài 3440cm * Rộng 3500cm * Cao 2100mm | |

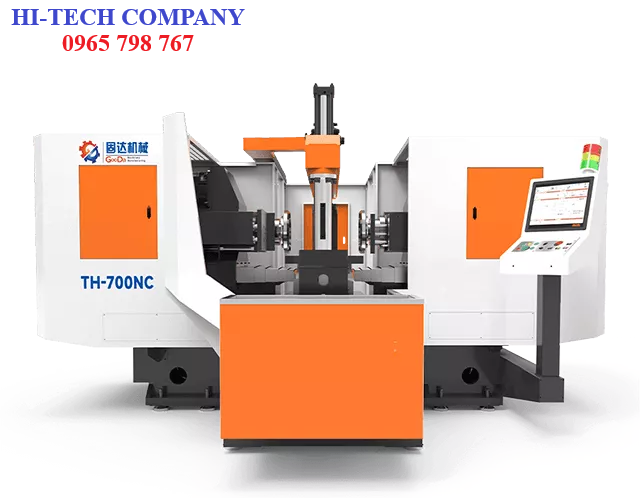

2. TH-700 Series
Phù hợp cho:
- Xưởng khuôn quy mô vừa
- Gia công vỏ khuôn trung bình
- Sản xuất loạt nhỏ – loạt vừa
Ngành tiêu biểu:
- Khuôn ép nhựa
- Khuôn cao su
- Linh kiện cơ khí chính xác
Cân bằng tốt giữa kích thước – năng suất – chi phí
| Mục | Model | |||
| TH-700NC | TH-700NCA | TH-700NCRG | ||
| Khả năng gia công | Số trục | 4 | 4 | 6 |
| Khả năng cắt (mm) | 2*2 | 2*3 | 2*3 | |
| Kích thước gia công (mm) | 30-700 | 60-700 | 60-700 | |
| Độ dày cắt (mm) | 240 | 240 | 240 | |
| Bàn làm việc | Kích thước làm việc (mm) | 520*520 | 520*520 | 520*520 |
| Tải trọng tối đa (kg) | 1200 | 1200 | 1200 | |
| Trục chính | Đường kính dao cắt (mm) | 250 | 250/300 | 250 |
| Tốc độ trục chính (vòng/ phút) | 50-500 | 50-500 | 50-500 | |
| Động cơ trục chính (Kw) | 2*15 | 2*22 | 2*22(Gear-type) / 2*7.5(Belt-type) | |
| Chế độ cấp phôi | Tốc độ cấp liệu tối đa X/Y/Z (mm/ phút) | 8000/8000/6000 | 10000/10000/10000 | 8000/8000/8000/8000/6000 |
| Gia công chính xác | Tính vuông góc (mm) | 0.02 | 0.02 | 0.02 |
| Độ chính xác về kích thước (mm) | 0.02 | 0.05 | 0.02 | |
| Trọng lượng và kích thước của máy | Trọng lượng tịnh của máy (kg) | ~10000 | ~11500 | ~13000 |
| Kích thước máy (mm) | L4695*W3800*H2300 | L4528*W3754*H2500 | L4960*W3700*H2300 | |

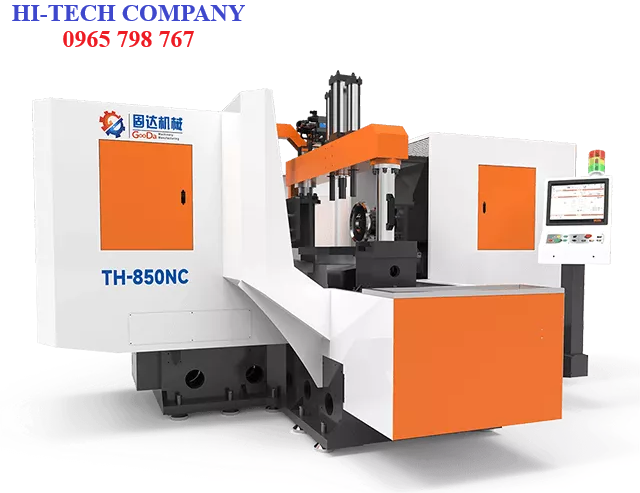

3. TH-850 Series
Phù hợp cho:
- Xưởng khuôn chuyên nghiệp
- Gia công vỏ khuôn có yêu cầu độ phẳng & song song cao
Ngành tiêu biểu:
- Khuôn dập nguội
- Khuôn ép nhựa trung bình – lớn
- Gia công tấm thép khuôn
Bắt đầu bước sang phân khúc công nghiệp nặng
| Mục | Model | |||
| TH-850NC | TH-850NCA | TH-850NCRG | ||
| Khả năng gia công | Số trục | 4 | 4 | 6 |
| Khả năng cắt (mm) | 2*2 | 2*3 | 2*3 | |
| Kích thước gia công (mm) | 60-850 | 60-850 | 80-850 | |
| Độ dày cắt (mm) | 240 | 240 | 240 | |
| Bàn làm việc | Kích thước làm việc (mm) | 600*600 | 600*600 | 600*600 |
| Tải trọng tối đa (kg) | 2000 | 2000 | 2000 | |
| Trục chính | Đường kính dao cắt (mm) | 250 | 250/300/350 | 250/300(Gear-type) / 250(Belt-type) |
| Tốc độ trục chính (vòng/ phút) | 50-500 | 50-500 | 50-500 | |
| Động cơ trục chính (Kw) | 2*18.5 | 2*22 | 2*22(Gear-type)/ 2*11(Belt-type) | |
| Chế độ cấp phôi | Tốc độ cấp liệu tối đa X/Y/Z (mm/ phút) | 8000/8000/6000 | 8000/8000/8000 | 8000/8000/8000 |
| Gia công chính xác | Tính vuông góc (mm) | 0.02 | 0.02 | 0.02 |
| Độ chính xác về kích thước (mm) | 0.02 | 0.05 | 0.02 | |
| Trọng lượng và kích thước của máy | Trọng lượng tịnh của máy (kg) | ~12500 | ~12500 | ~15000 |
| Kích thước máy (mm) | L4610*W4250*H2500 | L4610*W4250*H2500 | L5340*W3920*H2500 | |

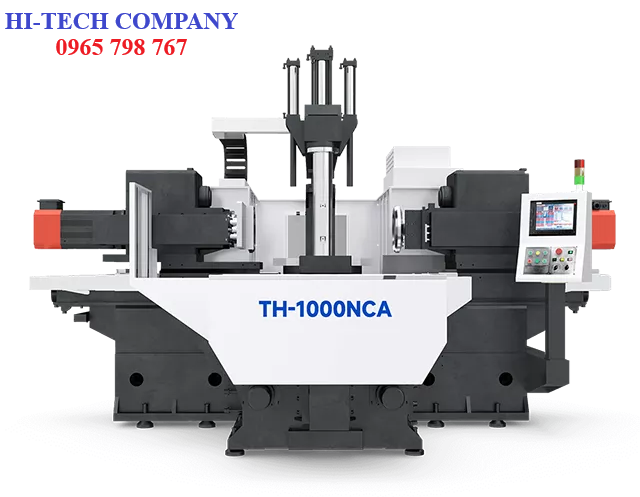

4. TH-1000 Series
Phù hợp cho:
- Nhà máy sản xuất quy mô lớn
- Gia công khuôn kích thước lớn
Ngành tiêu biểu:
- Khuôn đúc áp lực (die casting)
- Khuôn nhựa lớn
- Gia công tấm base khuôn tiêu chuẩn
Phù hợp sản xuất liên tục, ổn định
| Mục | Model | ||
| TH-1000NC | TH-1000NCA | ||
| Khả năng gia công | Số trục | 4 | 4 |
| Khả năng cắt (mm) | 2*2 | 2*3 | |
| Kích thước gia công (mm) | 80-1000 | 80-1000 | |
| Độ dày cắt (mm) | 290 | 290 | |
| Bàn làm việc | Kích thước làm việc (mm) | 650*650 | 650*650 |
| Tải trọng tối đa (kg) | 2800 | 2800 | |
| Trục chính | Đường kính dao cắt (mm) | 250/300 | 300/350 |
| Tốc độ trục chính (vòng/ phút) | 50-500 | 50-500 | |
| Động cơ trục chính (Kw) | 2*18.5 | 2*22 | |
| Chế độ cấp phôi | Tốc độ cấp liệu tối đa X/Y/Z (mm/ phút) | 8000/8000/6000 | 8000/8000/7000 |
| Gia công chính xác | Tính vuông góc (mm) | 0.02 | 0.02 |
| Độ chính xác về kích thước (mm) | 0.02 | 0.05 | |
| Trọng lượng và kích thước của máy | Trọng lượng tịnh của máy (kg) | ~13500 | ~14500 |
| Kích thước máy (mm) | L5300*W4500*H2500 | L4610*W4250*H2500 | |

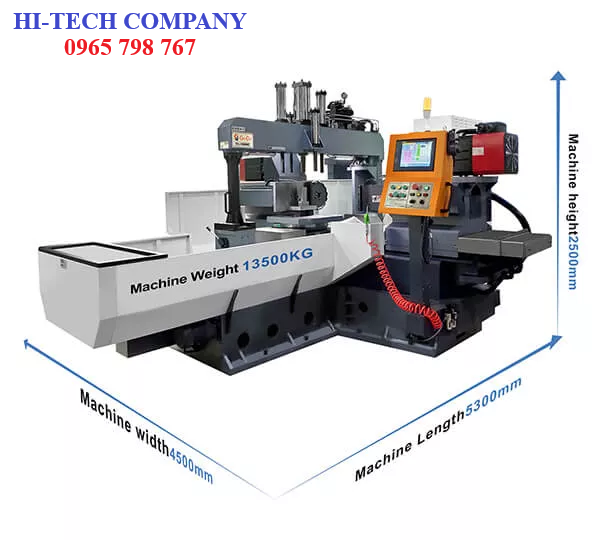

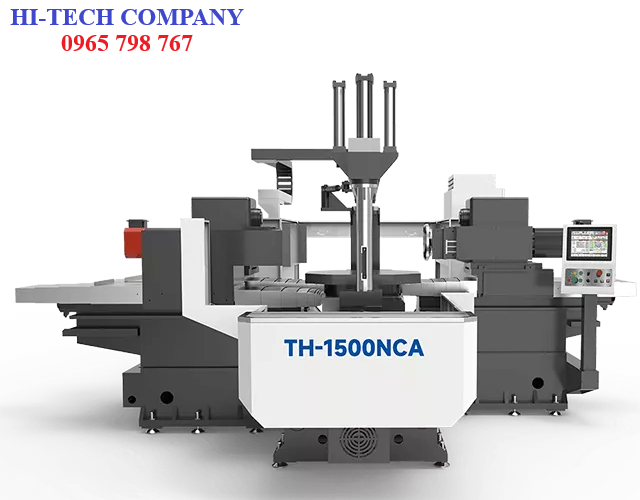

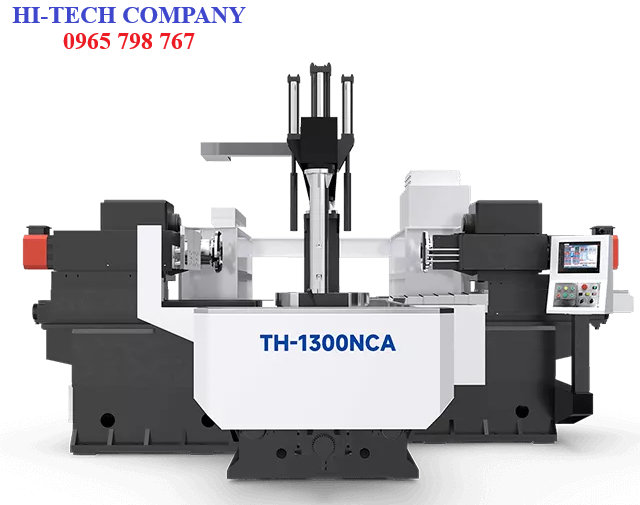

5. TH-1300 Series & TH-1500 Series
 |
 |
Phù hợp cho:
- Doanh nghiệp khuôn lớn / FDI
- Gia công phôi lớn, dày, nặng
Ngành tiêu biểu:
- Ô tô – xe máy
- Khuôn đúc nhôm, kẽm
- Công nghiệp nặng – cơ khí chính xác
Máy cho năng suất cao – độ cứng vững lớn
Video giới thiệu về máy phay tạo vỏ khuôn hãng GOODA
Mọi thông tin chi tiết về máy phay khỏa mặt và khoan tâm, Quý khách hàng vui lòng liên hệ với chúng tôi.
ĐT: 0965 868 268 Email: hitech@thietbihitech.com.vn
