MÁY MÀI TRÒN NGOÀI PALMARY GU32x100S
Thông tin chi tiết
MÁY MÀI TRÒN VẠN NĂNG tên tiếng Anh là UNIVERSAL CYLINDRICAL GRINDING MACHINE được sản xuất bởi hãng Palmary Machinery Co., Ltd - Đài Loan. Các sản phẩm máy mài tròn PALMARY CYLINDRICAL GRINDING MACHINE bao gồm GU20x40S, GU32x40S/ 60S/100S/ 150S/ 200S và GU42x40S/ 60S/ 100S/ 150S/ 200S.
Palmary là thương hiệu máy mài nổi tiếng tại Đài Loan, Việt Nam và trên thế giới bởi chất lượng gia công có độ chính xác cao, hoạt động ổn định, dễ dàng vận hành và giá thành cạnh tranh nhất so với các sản phẩm cùng loại.
Các loại máy mài do hãng Palmary sản xuất bao gồm:
- Máy mài tròn ngoài vạn năng.
- Máy mài vô tâm Palmary từ dòng vạn năng đến NC và cả CNC.
Tư vấn kỹ thuật Máy mài tròn vạn năng: Tại Việt Nam các sản phẩm do hãng Palmary sản xuất được chúng tôi đại diện phân phối, sửa chữa, bảo hành, hướng dẫn sử dụng các loại máy mài Palmary,...vv. Quý khách hàng cần tư vấn kỹ thuật và báo giá máy mài tròn Đài Loan giá tốt, vui lòng liên hệ: 0965 868 268 ; Email: hitech@thietbihitech.com.vn
Máy mài tròn trong tròn ngoài hay còn gọi là máy mài tròn vạn năng, đây là máy mài tròn được kết hợp đầu mài lỗ hay còn gọi là mài tròn trong trên máy do đó máy mài có thể thực hiện được hai chức năng mài trên một máy bao gồm:
- Mài tròn ngoài, sử dụng chức năng này để mài các trục cơ khí, các trục gá, các trục chuyển động như trục cán con lăn, trục cán thép, trục cán mía đường, lô cán, lô nghiền xi măng...
- Mài tròn trong hay mài lỗ, sử dụng chức năng này để mài các lỗ trục, lỗ chi tiết cơ khí, lỗ khuôn, lỗ piston...
.png)
Máy mài tròn có thể gia công chính xác các bề mặt hình trụ, hình côn bên ngoài hoặc bên trong của chi tiết đạt được độ bóng bề mặt cao.
Có nhiều loại máy mài tròn, tùy theo yêu cầu kỹ thuật và chi phí đầu tư để lựa chọn máy cho phù hợp với nhu cầu sản xuất.
Các loại máy mài tròn thường gặp gồm có: Máy mài tròn ngoài vạn năng (mài tròn trong, mài tròn ngoài), máy mài tròn trục (mài trục cán con lăn), máy mài trục cán thép hạng nặng, máy mài tròn mài trục cao su...
Chuyển động chính của máy mài tròn ngoài bao gồm: chuyển động quay tròn của đầu trục chính máy mài, chuyển động ăn dao hay chuyển động bàn máy, chuyển động của đá mài hay còn là chuyển động cắt.
Máy mài tròn trong tròn ngoài, máy mài tròn ngoài, máy mài tròn vạn năng, máy mài trục cơ, máy mài tròn Palmary.

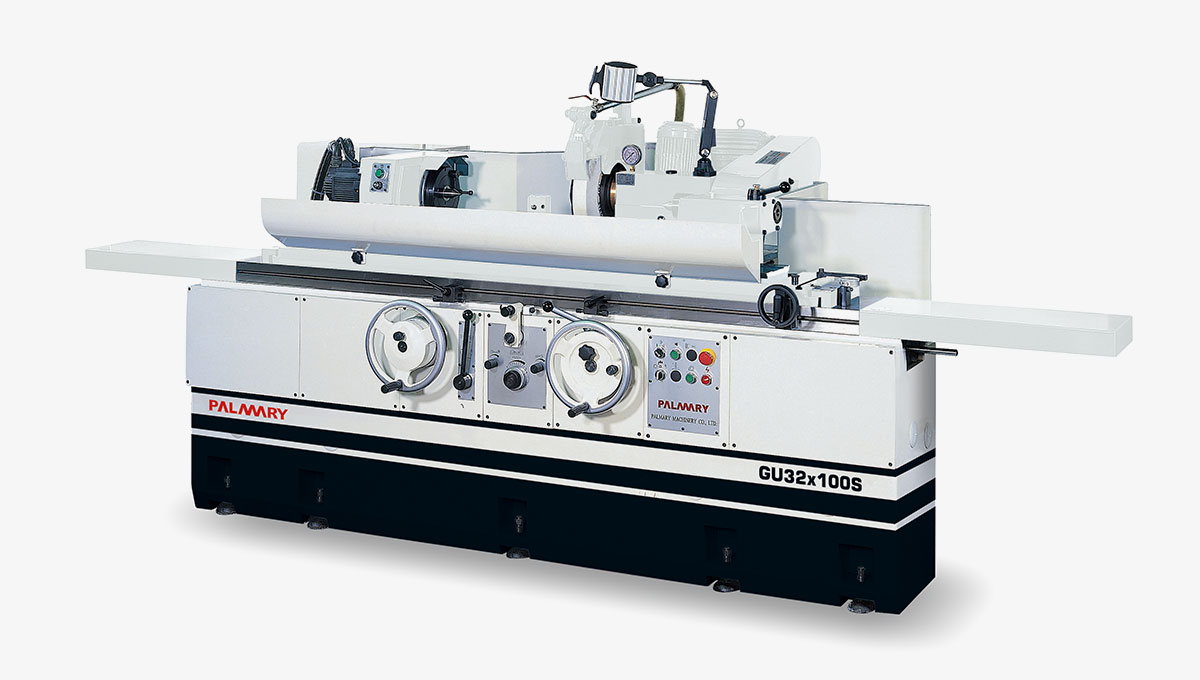

Máy mài tròn vạn năng GU32x100S là máy mài tròn chính xác gia công các trục trơn, trục bậc.
Thông số kỹ thuật máy mài tròn ngoài GU32x100S
|
Máy mài tròn ngoài Palmary |
GU32x100S |
|---|---|
|
Capacity |
|
|
Distance between centers |
1000 mm |
|
Swivel over table |
Ø320 mm |
|
Max. load of centers |
100 kg |
|
Max. external grinding diameter |
Ø300 mm |
|
Wheel head |
|
|
Swivel angle |
±30° |
|
Manual distance |
160 mm |
|
Auto. rapid advance |
40 mm |
|
Sliding seat supplementary displacement |
95 (total 295) mm |
|
Min. setting unit (micro-adjust) |
0.001 mm |
|
One turn of handwheel (graduation) |
2 (0.005) mm |
|
Grinding wheel |
|
|
O.D. x width x I.D. |
Ø405 x 50 x Ø127 mm |
|
Speed (belt type) |
1783 r.p.m. (50 Hz) / 1940 r.p.m. (60 Hz) |
|
Work spindle head |
|
|
Swivel angle |
120° (+90°, -30°) |
|
Center taper |
MT. 4 |
|
Spindle speed (variable) |
10~300 r.p.m. |
|
Max. load of spindle (tool holder includer) |
35 kg (max. length : 150 mm) |
|
Tailstock |
|
|
Taper center |
MT. 4 |
|
Stroke |
20 mm |
|
Table |
|
|
Swivel angle |
-3° ~ +8° |
|
Traverse speed |
50 / 5400 mm/min |
|
Auto. reciprocate min. stroke |
8 mm |
|
Feed of one turn of handwheel (2-step) |
20 mm (2 mm) |
|
Motor |
|
|
Wheel spindle |
3.7 kW (4 P) |
|
Workhead spindle |
1.3 kW |
|
Hydraulic pump |
0.37 kW (4 P) |
|
Wheel spindle lubrication pump |
0.18 kW (4 P) |
|
Coolant pump |
0.18 kW (2 P) |
|
Internal grinding spindle (opt.) |
0.75 kW (2 P) |
|
Tank |
|
|
Wheel spindle lubricant tank |
9 L |
|
Hydraulic tank |
63 L |
|
Coolant tank |
110 L |
|
Machine weight |
3200 kg |
Máy mài tròn ngoài vạn năng GU32x100S, đặc điểm của mày mài tròn ngoài vạn năng GU32x100S thuộc series máy mài tròn ngoài GU32, GU32x100S mày dòng máy mài được dùng nhiều ở Viêt Nam cho việc mài các trục và chi tiết tròn ngoài. Máy mài tròn ngoài GU32x100S mài cho độ chính xác cao, hoạt động ổn định, chi phí giá thành đầu tư phải chăng, hoạt động hiệu năng và công suất cao, tính năng linh hoạt trong mài tròn ngoài và mài lỗ.
Báo giá Máy mài tròn vạn năng Đài Loan: Mọi tiết liên hệ báo giá máy mài tròn ngoài vạn năng vui lòng liên hệ với chúng tôi: 0965 868 268 & Email: hitech@thietbihitech.com.vn
