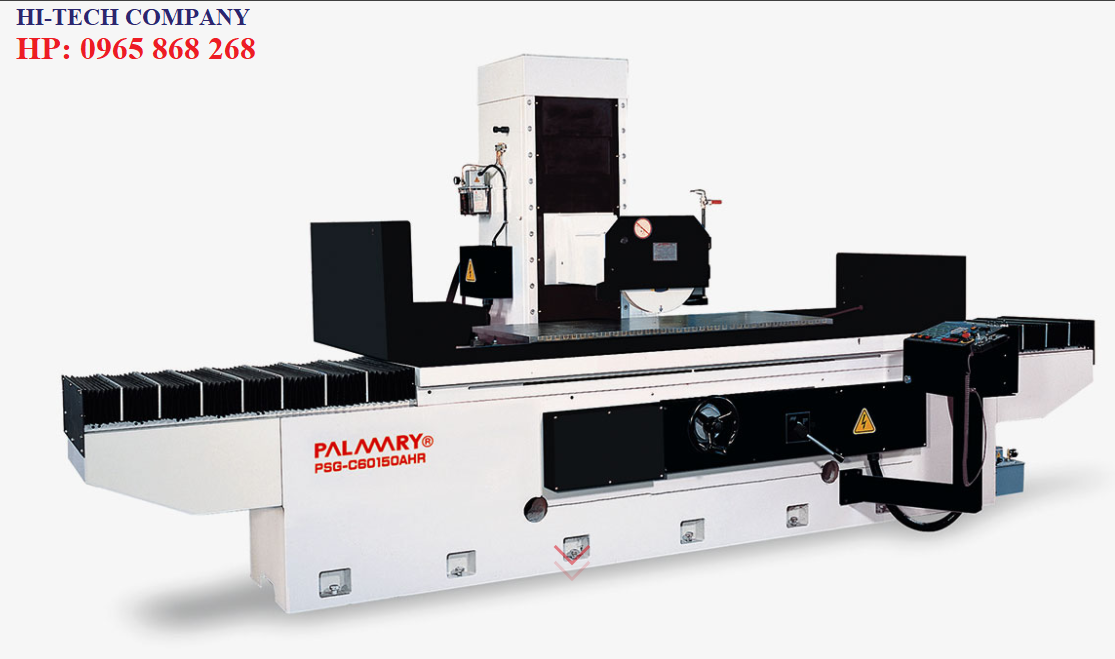

MÁY MÀI PHẲNG PALMARY PSG-C60150AHR
Thông tin chi tiết
GIỚI THIỆU MÁY MÀI PHẲNG PALMARY PSG-C60150AHR
Máy mài phẳng Palmary PSG-C60150AHR tên tiếng Anh - Surface Grinder Machine, đây là dòng máy mài được sử dụng để mài bề mặt phẳng của sản phẩm cần gia công cắt gọt. Đây là một quá trình gia công mài mòn, trong đó một viên đá mài được bao phủ bởi các hạt thô (đá mài) chuyển động theo chiều lên xuống giữa bàn kẹp và viên đá mài, trong khi đó bàn kẹp có thể di chuyển theo phương X và Y để điều chỉnh vị trí của chi tiết cần mài phẳng, cắt các mảnh kim loại hoặc phi kim từ phôi, làm cho bề mặt của nó trở nên phẳng và mịn hơn.
Máy mày phẳng Palmary PSG-C60150AHR có thông số như sau:
- Kích thước bàn máy:600x1500mm
- Khoảng cách từ tâm trục chính tới bàn máy: 600mm
- Tốc độ dịch chuyển bàn máy: 5-25 M/ phút
- Tốc độ quay của đá: 1450 vòng / phút
- Bước tiến ngang : 5mm
- Vạch chia bước tiến ngang: 0.02 mm
- Bước tiến dọc:0.1mm
- Vạch chia: 0.001 mm
- Trọng lượng máy: 7500 kg
- Kích thước máy: 4800x2500 mm

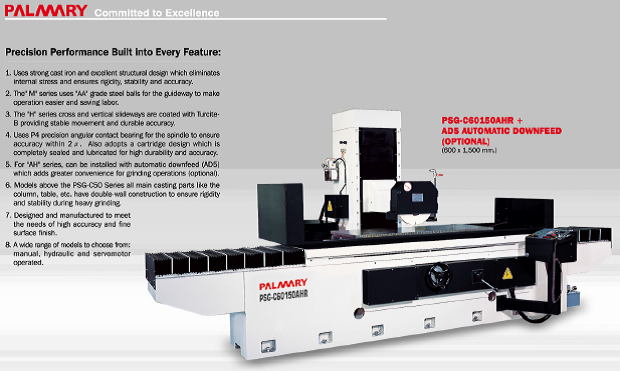

Cấu tạo của máy Mài phẳng PSG-C60150AHR:
Ổ bi trục chính:
Sử dụng vòng bi tiếp xúc góc chính xác P4 cho trục chính để đảm bảo độ chính xác. Đồng thời áp dụng thiết kế kiểu hộp hoàn toàn kín và được bôi trơn để có độ bền và độ chính xác cao.
Loại series "AH":
Đối với dòng "AH", có thể được lắp bộ tiến đá xuống tự động AD5 (NC) để tăng thêm sự tiện lợi cho các hoạt động mài (tùy chọn)
Loại series "H"
Các đường trượt đứng và trượt ngang dòng "H" được phủ bằng Turcite-B mang lại chuyển động ổn định và độ chính xác lâu bền.
Thông số kỹ thuật
|
Máy mài phẳng thủy lực Palmary |
PSG-C60150AHR |
|---|---|
|
Kích thước bàn máy |
600 x 1500 mm |
|
Kích thước phôi lớn nhất |
600 x 1500 mm |
|
Khoảng cách tối đa từ tâm trục chính tới bàn máy |
600 mm |
|
Tốc độ bàn máy |
5~25 M/min |
|
Dẫn hướng bàn |
V & flat way |
|
Bước tiến ngang tự động |
0.5~20 mm |
|
Bước tiến ngang( nhanh) |
1100 mm/min (60 Hz) |
|
Bước tiến ngang/ 1 vòng quay tay(1 rev) |
5 mm |
|
Rapid power head elevation (option) |
300 mm/min |
|
Bước tiến dọc/ 1 vòng quay tay (1 rev) |
(x1) 0.5 mm |
|
tiến xuống tự động (tùy chọn.) |
0.001 mm ~ 0.999 mm/time |
|
Tốc độ đá |
1750 r.p.m (60 Hz) / 1450 r.p.m (50 Hz) |
|
Kích thước đá mài |
405 x 50 x 127 mm |
|
Động cơ trục chính |
10 HP / 15 HP (option) |
|
Động cơ bơm thủy lực |
5 HP |
|
Động cơ tiến ngang tự động |
1/5 HP |
|
Động cơ nâng đầu nhanh |
1 kW AC servo motor |
|
Động cơ bơm làm mát |
1/4 HP |
|
Trọng lượng máy |
7500 kg |
|
Không gian đặt máy |
4850 x 2500 mm |
|
Máy mài phẳng thủy lực Palmary |
PSG-C60150AHR |
|---|---|
|
Working surface of table |
600 x 1500 mm |
|
Max. surface ground |
600 x 1500 mm |
|
Max. distance center of spindle to table |
600 mm |
|
Table speed |
5~25 M/min |
|
Table guideway |
V & flat way |
|
Auto. cross feed incerement (approx) |
