MÁY KHỎA MẶT KHOAN TÂM

Máy khỏa mặt khoan tâm, Máy khỏa mặt khoan tâm tự động, Máy phay khỏa mặt và khoan lỗ tâm: 0965 868 268 & Email: hitech@thietbihitech.com.vn

Thông tin chi tiết

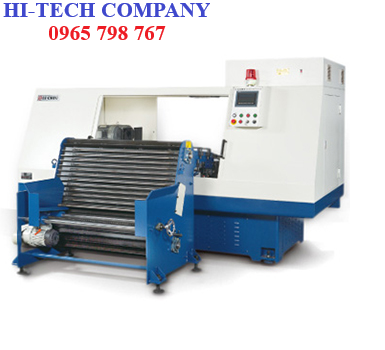

Máy phay khỏa mặt khoan tâm

Máy phay khỏa mặt khoan tâm tự động 4 trục là thiết bị gia công chuyên dụng thế hệ mới, cho phép phay song song hai mặt và khoan tâm chính xác trong một chu trình, giúp nâng cao năng suất, đảm bảo độ chính xác và tối ưu chi phí sản xuất. Với khả năng xử lý chính xác, hiệu quả và đa năng, loại máy này đã trở thành công cụ không thể thiếu trong các xưởng sửa chữa, nhà máy sản xuất và xưởng chuyên tạo vỏ khuôn. Không chỉ đơn thuần là một thiết bị cắt gọt, Máy phay khỏa mặt khoan tâm còn góp phần nâng cao năng suất, giảm thiểu sai lệch, đảm bảo độ chính xác cao trong các quá trình gia công.

Máy phay khoả mặt khoan tâm là loại máy dùng để gia công các bề mặt phẳng, cạnh hoặc dạng khối... giúp tạo ra các bề mặt đều và phẳng hoặc song song với nhau. Đúng như tên gọi, thiết bị này đặc biệt phù hợp để gia công các bề mặt chi tiết có yêu cầu sai lệch nhỏ về chiều cao hay độ phẳng bề mặt. Máy được sử dụng chủ yếu trong cơ khí chính xác, ngành khuôn mẫu và bảo trì bảo dưỡng máy móc. Máy phay khoả mặt khoan tâm góp phần nâng cao hiệu quả sản xuất.

Các ứng dụng của máy phay khỏa mặt khoan tâm rất đa dạng, từ chế tạo khuôn mẫu, gia công các chi tiết dạng tấm, phức hợp. Nhờ khả năng gia công nhanh chóng, chính xác, loại máy này còn giúp giảm chi phí và thời gian sản xuất, đồng thời nâng cao độ chính xác kỹ thuật của sản phẩm cuối cùng.

Đặc tính kỹ thuật

Nguyên lý hoạt động của máy phay khỏa mặt khoan tâm dựa trên việc sử dụng một trục chính quay, kết hợp với hệ thống dao phay để loại bỏ vật liệu phía trên bề mặt chi tiết cần gia công. Trong đó, phần đặc biệt là khả năng định tâm chính xác, giúp mặt phẳng của chi tiết được gia công trở nên đồng đều và đúng yêu cầu kỹ thuật. Điều này đòi hỏi thiết bị có hệ thống cổng trục, hệ thống định vị chính xác cao.

Một điểm mạnh khác của máy phay khoả mặt khoan tâm nằm ở khả năng khoan tâm chính xác trước khi thực hiện chức năng phay, khoan,...từ đó đảm bảo các mặt phẳng sau cùng luôn đồng đêu và chính xác. Quá trình hoạt động đòi hỏi người vận hành phải điều chỉnh máy phù hợp, kiểm tra độ cân bằng, độ lệch của trục chính, để tránh các sai số kỹ thuật trong quá trình gia công. Đồng thời, việc sử dụng các ổn định tốt trong hệ thống truyền động và hệ thống hỗ trợ giúp nâng cao độ chính xác và độ bền của máy trong quá trình vận hành lâu dài.

ƯU ĐIỂM MÁY PHAY KHỎA MẶT KHOAN TÂM TỰ ĐỘNG

Gia công đồng thời nhiều trục – năng suất rất cao

- Trang bị 4 trục chính:

+ Phay khỏa mặt hai đầu

+ Khoan tâm / khoan lỗ đồng thời

+ Hoàn thành nhiều công đoạn trong 1 chu trình

- Phù hợp sản xuất liên tục – hàng loạt

Độ chính xác & độ lặp lại cao

- Hai mặt phôi được gia công song song

- Lỗ tâm:

+ Đúng vị trí

+ Vuông góc bề mặt

- Độ đồng đều cao giữa các sản phẩm → rất hợp sản xuất công nghiệp

Tự động hóa cao – giảm phụ thuộc tay nghề

- Chu trình gia công tự động

- Thao tác đơn giản, dễ vận hành

- Giảm:

+ Nhân công

+ Sai sót do con người

Kết cấu máy cứng vững – làm việc ổn định

- Thân máy nặng, khung I-form

- Trượt dẫn hướng chính xác

- Làm việc ổn định với:

+ Phôi thép

+ Phôi dày, nặng

Tiết kiệm chi phí sản xuất

- Giảm thời gian gia công

- Giảm số máy cần dùng (phay + khoan tách rời)

- Tối ưu chi phí trên mỗi sản phẩm

ỨNG DỤNG CỦA MÁY PHAY KHỎA MẶT KHOAN TÂM TỰ ĐỘNG

Gia công vỏ khuôn – tấm khuôn tiêu chuẩn

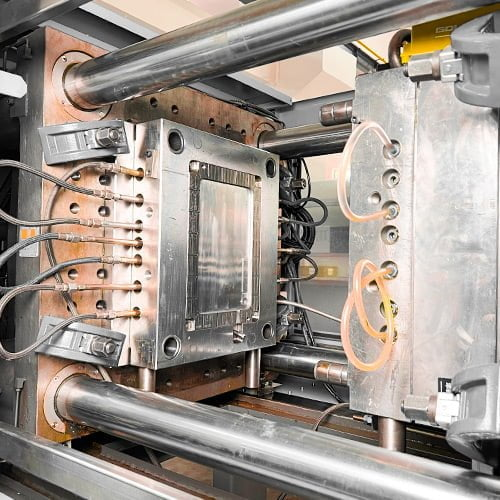

- Khuôn ép nhựa

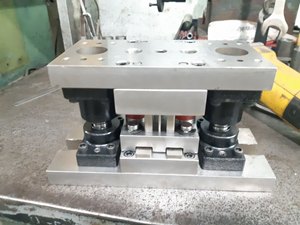

- Khuôn dập

- Khuôn cao su (khuôn đế giày)

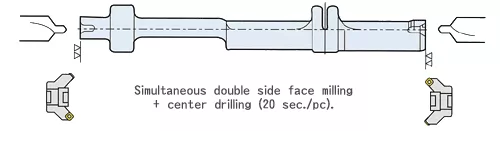

- Phay 2 mặt + khoan tâm định vị

Ngành cơ khí chính xác

- Chi tiết dạng block, plate

- Chi tiết cần:

+ Mặt chuẩn

+ Lỗ chuẩn để gá CNC

Ngành ô tô – xe máy

- Gia công:

+ Base khuôn

+ Jig, đồ gá

+ Tấm định vị

- Yêu cầu cao về độ đồng đều hàng loạt

Nhà máy sản xuất quy mô lớn

- Dây chuyền gia công phôi chuẩn hóa

- Sản xuất số lượng lớn

- Doanh nghiệp FDI, khu công nghiệp

Các thông số kỹ thuật quan trọng cần lưu ý khi mua máy phay khoả mặt khoan tâm

Khi mua máy phay khoả mặt khoan tâm, người dùng cần quan tâm đến các thông số kỹ thuật như công suất motor, tốc độ quay trục chính, kích thước bàn làm việc, chính xác về vị trí và độ lệch của mặt phẳng gia công. Ngoài ra, khả năng điều chỉnh độ sâu phay, hệ thống định vị, cũng như tính năng tự động hoá nâng cao hiệu quả gia công cũng rất quan trọng.

Bên cạnh đó, các yếu tố về độ bền máy, khả năng chịu tải, hệ thống làm mát và vật liệu chế tạo cũng ảnh hưởng lớn đến tuổi thọ và hiệu suất của máy phay

Hạng mục	LC-500HS	LC-700AH	LC-1200HS
Tốc độ trục chính (phay)	800 ~ 900 vòng/phút Biến tần rời, 500 ~ 2000 vòng/phút	Biến tần rời, 500 ~ 2000 vòng/phút	1500 vòng/phút
Tốc độ trục chính (khoan)	1400 ~ 1500 vòng/phút Biến tần rời, 500 ~ 2000 vòng/phút	Biến tần rời, 500 ~ 2000 vòng/phút	1500 vòng/phút
Chuôi trục chính phay	NT40, BT40	NT40, BT40	NT50 / BT50
Chuôi trục chính khoan	NT40, BT40	NT40, BT40	NT50 / BT50
Đường kính ổ bi đầu trục chính	Ø90 mm	Ø90 mm	Ø125 mm
Hành trình trục X (chiều dài gia công)	130 ~ 400 mm (Chiều dài cắt 50 mm khi thay đổi chiều dài đầu phay)	Chiều dài cắt 150 ~ 450 mm (thay đổi bằng chiều dài đầu phay)	600 ~ 1200 mm
Khả năng kẹp phôi tối đa	Ø10 ~ Ø60 mm	Ø10 ~ Ø60 mm	Ø15 ~ Ø40 mm
Hành trình trục Y (dọc)	360 mm	360 mm	320 mm
Chiều cao tâm trục Z (từ mặt bàn trượt đến tâm trục chính)	102 mm	102 mm	132 mm
Kích thước bàn	300 × 350 mm	300 × 350 mm	500 × 1100 mm
Kích thước rãnh T	12 × 19 × 8 mm	12 mm × 19 mm × 8 mm
Tải trọng bàn	420 kg	420 kg	600 kg
Tốc độ chạy nhanh	6500 mm/phút	6500 mm/phút	5000 mm/phút
Tốc độ cắt	1 ~ 6000 mm/phút	1 ~ 6000 mm/phút	4500 mm/phút
Động cơ trục chính	2 HP × 4 cái	Phay: 3 HP × 2 cái / Khoan: 2 HP × 2 cái	Phay: 5 HP × 2 cái / Khoan: 5 HP × 2 cái
Bơm thủy lực	2 HP	2 HP	3 HP
Động cơ bơm nước làm mát	1/8 HP	1/2 HP	1/2 HP
Kích thước (D × R × C)	1920 × 1200 × 1580 mm	1880 × 1450 × 1920 mm	3400 × 2250 × 1920 mm
Trọng lượng	1580 kg	2850 kg	5000 kg

Phụ kiện tiêu chuẩn: Theo nhà sản xuất

Phụ kiện lựa chọn:

STT	Hạng mục	Mô tả
1	Đầu dao phay	Đường kính 80 – 45
2	Chuôi trục chính phay	NT40 / BT40
3	Bộ collet kẹp	ER25
4	Bộ collet kẹp	NT40 / BT40, ER32
5	Thiết bị chạy dao tự động	Công suất tối đa: E10 – E30, hành trình: 50 – 500
6	Biến tần động cơ	Điều chỉnh tốc độ trục chính
