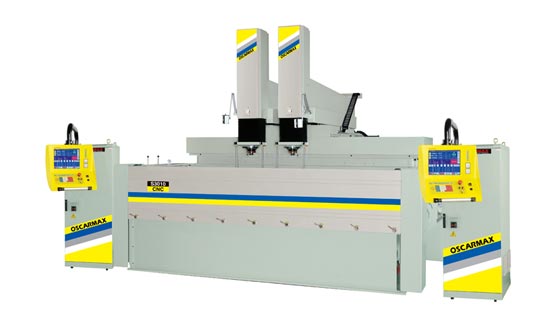

MÁY ĐIỆN EDM CỠ LỚN 2 ĐẦU OSCARMAX

Máy điện EDM là gì? Vì sao EDM quan trọng trong gia công khuôn và cơ khí chính xác?

EDM là viết tắt của Electrical Discharge Machining, thường gọi là gia công tia lửa điện. Đây là phương pháp gia công kim loại bằng hiện tượng phóng điện giữa điện cực và phôi trong môi trường chất điện môi (thường là dầu EDM hoặc nước khử ion tùy loại máy). Khi dòng xung phóng điện xảy ra, vật liệu tại điểm phóng điện bị nung chảy và bóc tách từng lớp rất nhỏ, tạo ra hình dạng theo điện cực hoặc theo dây cắt (nếu là EDM cắt dây).

EDM đặc biệt quan trọng vì có thể gia công những trường hợp mà gia công cắt gọt truyền thống rất khó hoặc không hiệu quả:

- Gia công thép đã tôi cứng, vật liệu cứng cao, vật liệu khó cắt.

- Tạo hình các hốc sâu, rãnh hẹp, góc sắc, biên dạng phức tạp trong khuôn.

- Gia công các lỗ nhỏ, lỗ sâu, hoặc chi tiết cần độ chính xác và độ ổn định cao.

Điểm mạnh của EDM nằm ở chỗ không cần lực cắt cơ học lớn như phay hoặc tiện. Do đó, EDM phù hợp cho khuôn mẫu và chi tiết phức tạp, giảm nguy cơ biến dạng do lực cắt, đặc biệt khi gia công sâu hoặc thành mỏng.

“Máy EDM cỡ lớn” nghĩa là gì? Cỡ lớn quan trọng ở điểm nào?

Máy EDM cỡ lớn thường được hiểu là dòng máy có hành trình trục và kích thước bàn máy lớn, tải trọng bàn cao, khoảng không gian làm việc rộng, cho phép gá đặt và gia công các phôi lớn như lõi khuôn, tấm khuôn, khuôn đúc áp lực, khuôn nhựa kích thước lớn.

Lý do cỡ lớn quan trọng:

- Phôi khuôn công nghiệp thường có kích thước lớn và nặng. Máy nhỏ không đủ hành trình, không đủ tải bàn hoặc không đủ khoảng hở để thao tác.

- Gia công phôi lớn đòi hỏi kết cấu máy cứng vững để không rung lắc trong quá trình phóng điện kéo dài.

- Với khuôn lớn, các vị trí gia công thường nhiều (nhiều cavity, nhiều lõi, nhiều vùng xung). Nếu máy không ổn định, sai lệch tích lũy sẽ tăng, gây khó lắp ráp, khó đạt độ bóng bề mặt và độ chính xác khuôn.

Vì vậy, khái niệm “cỡ lớn” không chỉ là kích thước, mà còn là khả năng chịu tải, độ ổn định nhiệt, độ cứng vững, và khả năng duy trì độ chính xác trong chu kỳ gia công dài.

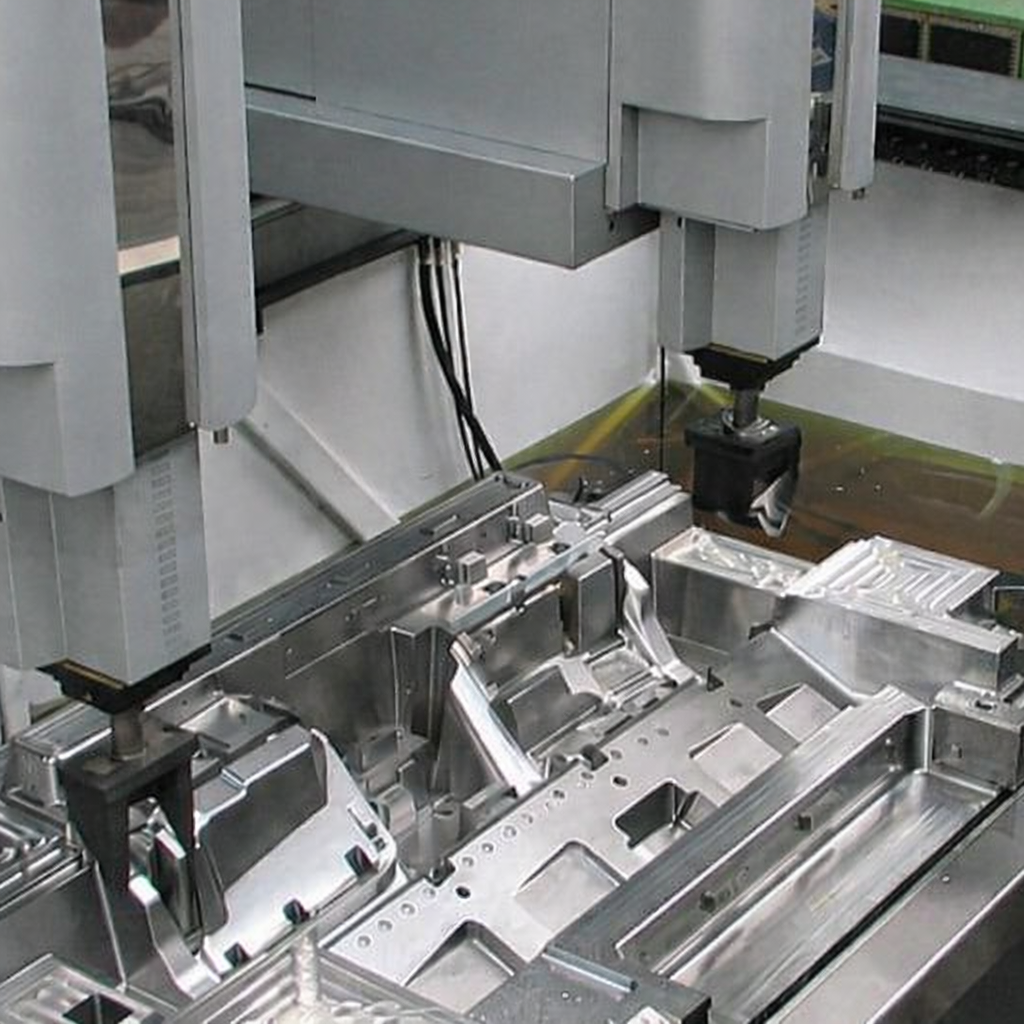

Máy điện EDM 2 đầu là gì? Khác gì so với máy 1 đầu?

Máy EDM 2 đầu là máy có hai cụm đầu gia công (hai trục Z hoặc hai hệ thống đầu điện cực), cho phép thực hiện gia công theo hai hướng vận hành phổ biến:

Cách 1: Gia công hai chi tiết cùng lúc
Nếu xưởng có nhiều phôi giống nhau hoặc cùng loại, máy 2 đầu có thể bố trí hai vị trí làm việc để gia công song song. Khi đó, cùng một khoảng thời gian, máy xử lý được nhiều sản lượng hơn so với máy 1 đầu.

Cách 2: Gia công hai vị trí trên cùng một phôi
Với phôi khuôn lớn, thường có nhiều vùng cần EDM. Máy 2 đầu có thể gia công hai khu vực khác nhau trên cùng phôi, tùy vào thiết kế cơ khí và hành trình. Điều này giảm tổng thời gian chờ và tăng hiệu quả sử dụng máy.

Sự khác biệt cốt lõi so với máy 1 đầu:

- Máy 1 đầu chỉ gia công được một điểm tại một thời điểm.

- Máy 2 đầu có khả năng song song hóa, làm giảm thời gian chu kỳ, tăng năng suất, nhất là trong xưởng khuôn có khối lượng công việc EDM lớn.

Máy điện EDM cỡ lớn 2 đầu OSCARMAX phù hợp cho ai? Trường hợp nào nên đầu tư?

Máy EDM cỡ lớn 2 đầu OSCARMAX thường phù hợp với các nhóm doanh nghiệp sau:

Nhóm 1: Xưởng khuôn chuyên làm khuôn lớn và khuôn có nhiều hốc
Ví dụ khuôn nhựa kích thước lớn, khuôn đúc áp lực, khuôn cho linh kiện công nghiệp. Đây là nhóm thường gặp bài toán hành trình lớn, tải nặng, thời gian gia công EDM dài và nhiều vị trí.

Nhóm 2: Nhà máy sản xuất có đơn hàng ổn định, cần tăng sản lượng
Khi nhu cầu gia công tăng, máy 2 đầu giúp giảm bottleneck ở công đoạn EDM, từ đó rút ngắn lead time giao hàng.

Nhóm 3: Doanh nghiệp muốn chuẩn hóa chất lượng và ổn định sản xuất
Máy có kết cấu lớn, hệ thống điều khiển tốt, giúp duy trì độ chính xác và bề mặt đồng đều. Điều này quan trọng khi làm khuôn hàng loạt hoặc khuôn cho khách khó tính.

Bạn nên cân nhắc đầu tư nếu gặp các tình huống:

- Thời gian chờ máy EDM quá lâu, ảnh hưởng tiến độ khuôn.

- Khuôn lớn, nhiều vùng gia công, phải chạy EDM liên tục nhiều ngày.

- Nhu cầu tăng sản lượng nhưng không muốn tăng quá nhiều máy 1 đầu (tốn diện tích, nhân sự vận hành, chi phí phụ trợ).

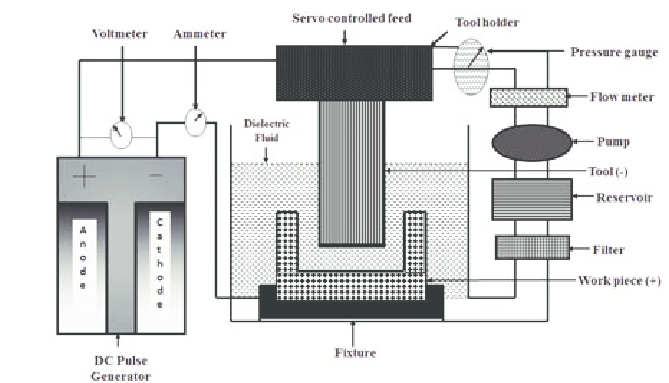

Cấu tạo và nguyên lý vận hành

Một máy EDM khuôn (EDM xung) cơ bản có các thành phần chính:

Phần cơ khí (khung, bàn, trục X Y Z)
Khung máy cần nặng và cứng để giảm rung. Bàn máy cần chịu tải cao để đặt phôi lớn. Các trục X Y Z di chuyển chính xác để định vị vùng gia công.

Đầu gia công và hệ thống kẹp điện cực
Đầu gia công giữ điện cực và điều khiển điện cực đi xuống theo trục Z. Ở máy 2 đầu, sẽ có hai hệ đầu gia công, mỗi đầu có khả năng điều khiển riêng (tùy cấu hình).

Nguồn phát xung EDM
Đây là “trái tim” của máy. Nguồn tạo ra xung điện để phóng tia lửa giữa điện cực và phôi. Điều chỉnh xung tốt sẽ giúp gia công nhanh, bề mặt đẹp, giảm mòn điện cực.

Bể và hệ thống chất điện môi
Chất điện môi có vai trò cách điện, làm mát và cuốn phoi EDM ra ngoài. Hệ lọc giúp giữ sạch dầu, ổn định quá trình phóng điện và bề mặt gia công.

Hệ thống xả phoi và điều khiển khe hở phóng điện
EDM cần duy trì khe hở rất nhỏ giữa điện cực và phôi. Nếu khe hở không ổn định, sẽ dễ bị ngắn mạch, cháy bề mặt, hoặc gia công chậm. Máy tốt sẽ điều khiển khe hở ổn định, kết hợp xả phoi tốt để gia công sâu hiệu quả.

Lợi ích thực tế khi dùng máy EDM cỡ lớn 2 đầu

Giảm thời gian chu kỳ gia công
Vì có thể chạy song song hai đầu, thời gian tổng để hoàn thiện một bộ khuôn có thể giảm đáng kể, đặc biệt khi khuôn có nhiều vùng EDM.

Tăng năng suất mà không tăng diện tích nhiều
Thay vì mua thêm một máy EDM nữa (cần thêm không gian, hệ thống dầu, điện, người vận hành), máy 2 đầu gom năng lực vào một máy.

Ổn định chất lượng
Dòng máy cỡ lớn thường có kết cấu tốt, hỗ trợ gia công dài giờ ổn định. Khi gia công ổn định, bề mặt đẹp hơn, ít lỗi cháy, ít sửa.

Tối ưu nhân sự vận hành
Một người có thể theo dõi một máy nhưng chạy được hai đầu, giảm áp lực nhân sự trong bối cảnh xưởng thiếu thợ vận hành EDM.

Ứng dụng cụ thể trong khuôn mẫu và cơ khí

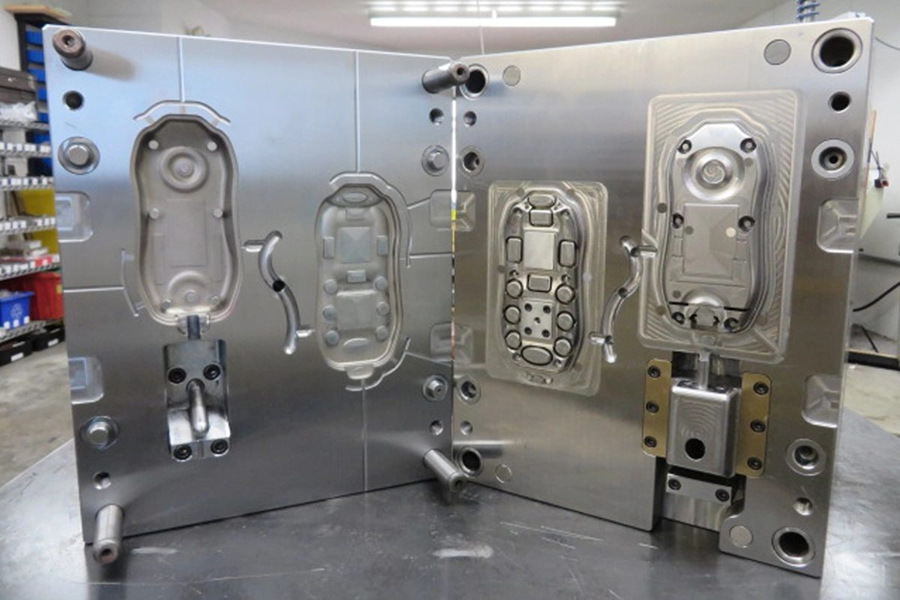

Khuôn nhựa
Gia công lòng khuôn, lõi khuôn, các vùng góc nhỏ, gân mỏng, rãnh sâu. EDM giúp tạo hình chính xác ở những vị trí mà dao phay khó đi vào.

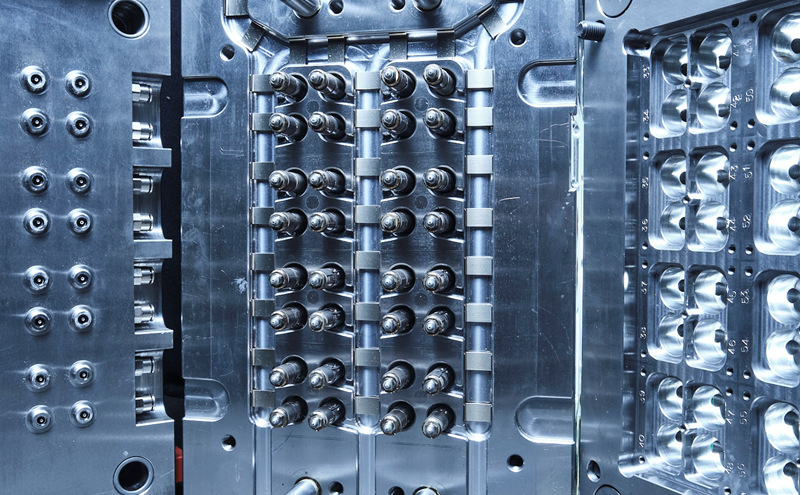

Khuôn đúc áp lực và khuôn ép kim loại
Gia công các vùng chịu mài mòn cao, yêu cầu bề mặt ổn định và biên dạng phức tạp.

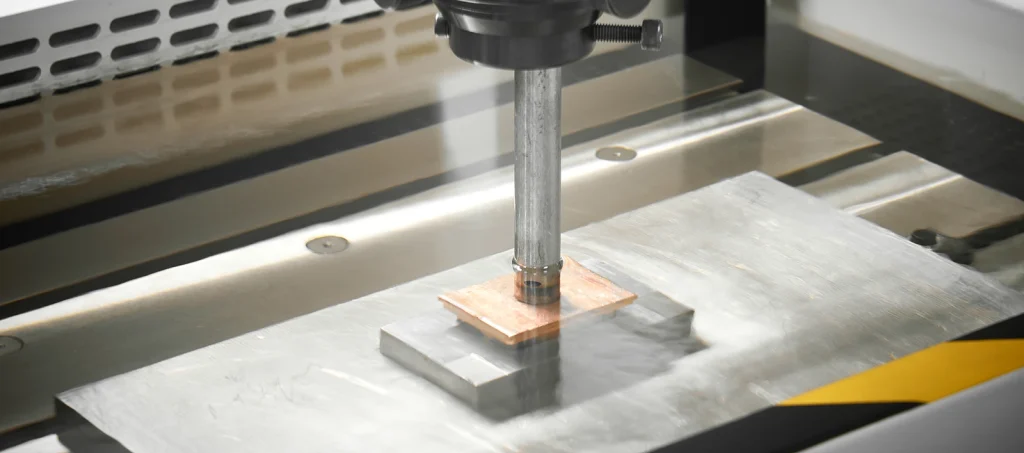

Chi tiết cơ khí chính xác
Gia công lỗ sâu, rãnh hẹp, biên dạng đặc biệt, chi tiết khó kẹp hoặc dễ biến dạng nếu cắt gọt bằng lực lớn.

Kết luận

Máy điện EDM cỡ lớn 2 đầu OSCARMAX là lựa chọn phù hợp khi doanh nghiệp cần gia công khuôn và chi tiết lớn với yêu cầu cao về độ chính xác, độ ổn định và năng suất. Giá trị lớn nhất của cấu hình 2 đầu nằm ở khả năng chạy song song, giảm thời gian chu kỳ, tối ưu nhân sự và nâng hiệu suất sản xuất.

Máy bắn điện EDM Oscarmax 2 đầu điện cực S3010-2H là loại máy bắn điện EDM hạng nặng, máy bắn điện EDM cỡ lớn, máy bắn điện năng suất cao, máy bắn điện EDM hai đầu hoạt động đồng thời hoặc độc lập, máy bắn điện EDM hai bộ điều khiển, máy bắn điện hai điện cực EDM, máy gia công tia lửa điện loại 2 đầu điện cực.

Thông số kỹ thuật máy bắn điện EDM 2 đầu điện cực S3010-2H do hãng Oscarmax sản xuất như sau:
