MÁY CẮT DÂY ARISTECH DW-35

Chuyên cung cấp máy cắt dây MOLYBDENUM (môlipđen) ARISTECH, Máy cắt dây đồng ARISTECH, CNC Wire Cut E.D.M Công Ty TNHH Giải Pháp Và Thiết Bị Hi-Tech ĐT: 0965 868 268 Email: hitech@thietbihitech.com.vn

Thông tin chi tiết

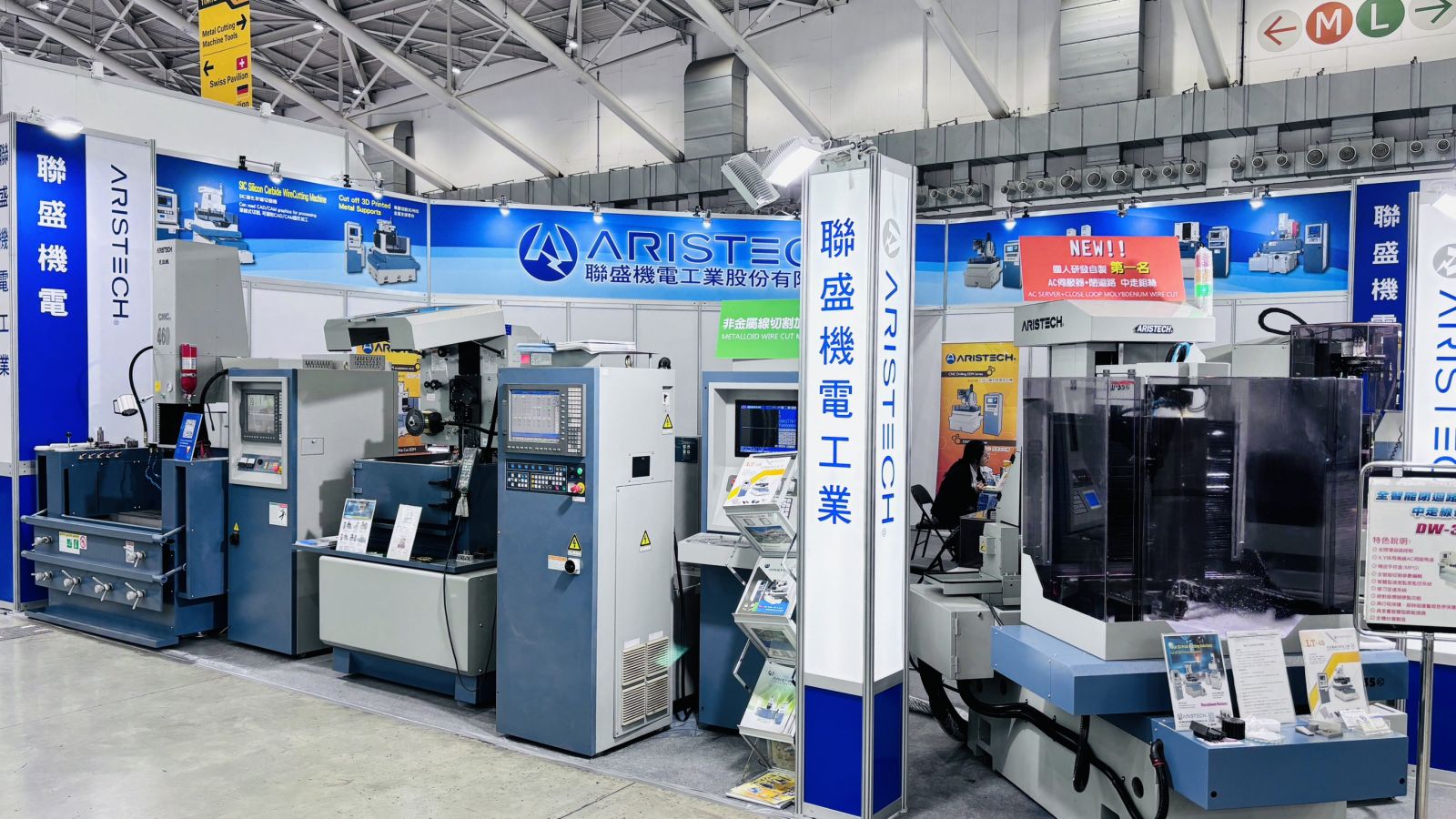

Tổng quan thương hiệu Aristech

Aristech là thương hiệu máy CNC Wire Cut E.D.M (máy cắt dây EDM) đến từ Đài Loan, định hướng tập trung vào nhóm khách hàng gia công khuôn – chi tiết chính xác. Theo catalogue sản phẩm, Aristech phát triển dòng Wire cut EDM dùng dây molybdenum, phù hợp xử lý vật liệu cứng, chi tiết khuôn phức tạp, giúp tối ưu chi phí vận hành và vật tư.

Điểm mạnh của Aristech nằm ở định hình sản phẩm theo nhu cầu xưởng gia công: kết cấu máy cứng vững, điều khiển CNC dễ vận hành, và nhóm tính năng hỗ trợ chạy ổn định cho các ca cắt dài.

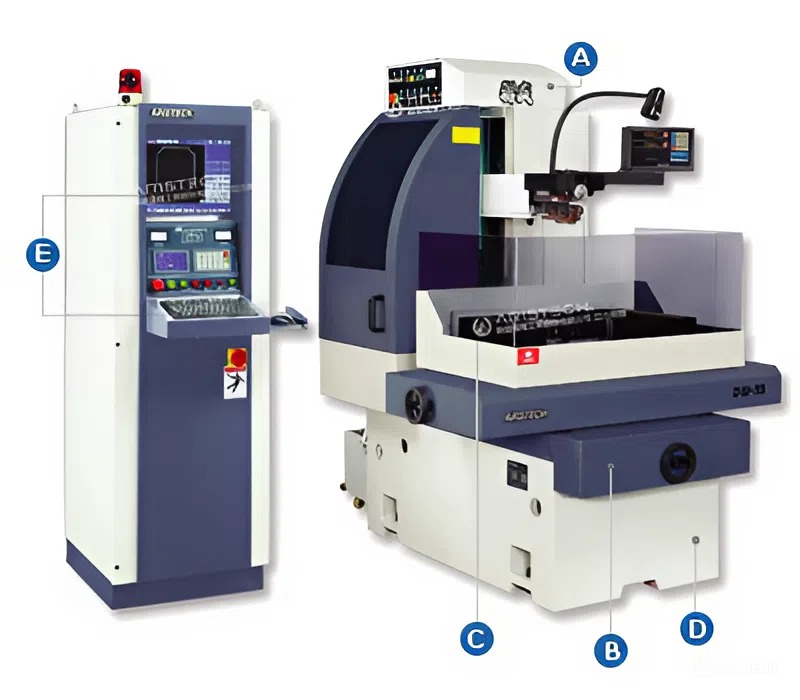

Cấu tạo & đặc trưng riêng của Aristech DW-35

A. Bộ máy cắt dây EDM sử dụng dây molybdenum đầu tiên được sản xuất tại Đài Loan. Phù hợp gia công hợp kim siêu cứng, chi tiết mẫu, khuôn có biên dạng phức tạp và khuôn chính xác. Đặc biệt tối ưu hóa điện năng tiêu thụ và vật tư.

B. Trục X, Y sử dụng vít me bi cấp chính xác cao (precision class ballscrew) và thanh dẫn hướng tuyến tính (linear guideways), tùy chọn thước quang tuyến tính (linear scales). Hệ truyền động bằng động cơ bước hồi tiếp (feedback stepping motor) hoặc động cơ AC servo, đảm bảo chuyển động bàn máy và định vị chính xác.

C. Trang bị cơ cấu con lăn căng dây tự động, giúp duy trì lực căng ổn định trong quá trình cắt. Tích hợp nhiều đầu phun dung dịch, tăng hiệu quả tuần hoàn dung dịch điện môi.

D. Thân máy, cột, bàn máy được chế tạo từ gang đúc hạt mịn có độ cứng vững cao; các bộ phận gang Meehanite đảm bảo độ ổn định và tuổi thọ vận hành lâu dài.

E. Sử dụng hệ điều khiển lập trình trên máy tính công nghiệp (Industrial PC), hỗ trợ chỉnh sửa chương trình trực tuyến (On-line Edit), chỉnh sửa mã NC, mã 3B và truyền dữ liệu đồ họa từ phần mềm CAM; giao diện thân thiện, dễ hiểu và dễ vận hành.

Chức năng CNC trên máy cắt dây Aristech DW-35

1. Định vị tự động

2. Chỉnh sửa chương trình

(a) Chỉnh sửa trực tuyến (CAD đơn giản)

(b) Chỉnh sửa mã NC (mã G/M)

(d) Chỉnh sửa file DXF (truyền đồ họa từ phần mềm CAM)

3. Chức năng nội suy tiến / lùi (quỹ đạo)

4. Gia công tự động hoặc dừng theo từng khối lệnh (Block stop)

5. Chức năng đối xứng gương (Mirror image)

6. Chức năng xoay hệ tọa độ

7. Chạy khô (Dry run)

8. Sao lưu bộ nhớ bằng pin

9. Nhập dữ liệu thủ công (MDI – Manual Data Input)

10. Trở về điểm bắt đầu hoặc điểm tạm dừng

11. Bảo vệ ngắt mạch ngắn & tự động dừng máy

12. Bù khe hở gia công EDM (EDM gap compensation)

13. Bù đường kính dây cắt

14. Bù quỹ đạo cắt

15. Hiển thị đường chạy dao

DW-35 giải quyết “nỗi đau” gì của khách hàng?

Cắt vật liệu cứng, khuôn phức tạp nhưng vẫn cần độ ổn định

Với định hướng Wire cut EDM dùng dây molybdenum, DW-35 phù hợp gia công khuôn siêu cứng, chi tiết biên dạng đơn giản đến phức tạp, đặc biệt nhóm khuôn – đồ gá yêu cầu đường cắt ổn định.

Giảm lỗi trong ca cắt dài: đứt dây, rửa phoi kém, sai số tích lũy

Máy được trang bị cơ cấu căng dây tự động (wire tighten roller), kết hợp nhiều đầu phun rửa (multiple flushing nozzles) để tuần hoàn dung dịch tốt hơn, góp phần giảm rủi ro khi chạy lâu.

Tối ưu vận hành cho xưởng: dễ học – dễ dùng – dễ kiểm soát

Bộ điều khiển hỗ trợ nhiều kiểu chương trình, hiển thị trực quan (2D/3D), có các chức năng bù và hiển thị đường chạy… giúp thợ vận hành kiểm soát quá trình cắt tốt hơn, giảm thời gian thử sai.

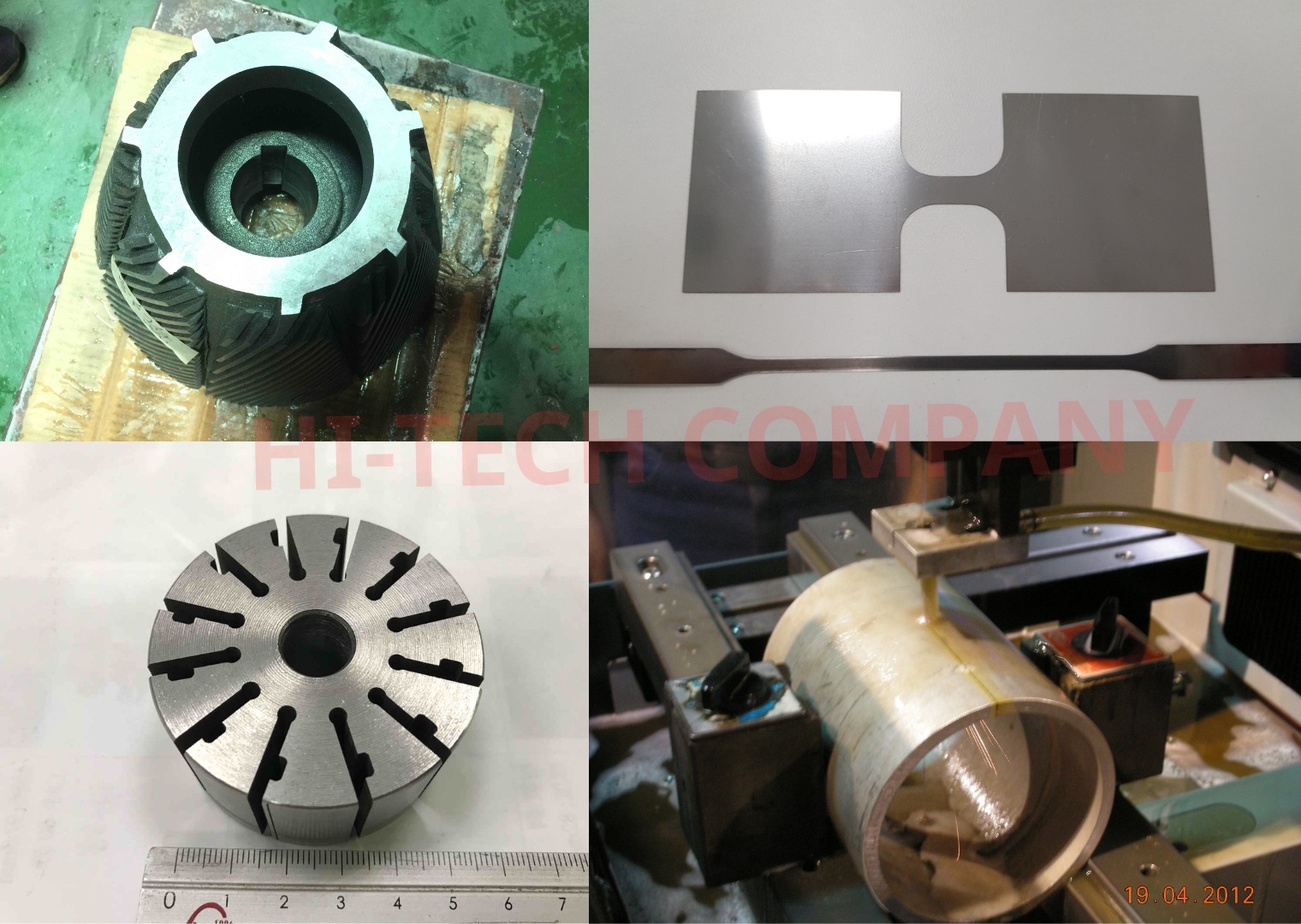

Ứng dụng thực tế của Aristech DW-35

Aristech DW-35 đặc biệt phù hợp cho các bài toán:

- Gia công khuôn dập, khuôn ép nhựa, khuôn chính xác, insert, core/cavity

- Cắt điện cực/chi tiết EDM, chi tiết yêu cầu biên dạng sắc, góc nhỏ

- Gia công đồ gá – jig – fixture, bạc dẫn hướng, chi tiết máy chính xác

- Gia công chi tiết vật liệu cứng (thép, inox, hợp kim…), chi tiết khó gia công bằng phay/tiện thông thường

Thông số kỹ thuật Máy cắt dây CNC Aristech DW-35

Đặc điểm kỹ thuật	Đơn vị	DW-35
Kích thước Tank làm việc (WxDxH)	mm	930x530x550
Kích thước bàn (X x Y)	mm	690×430
Hành trình (X x Y)	mm	450×350
Hành trình trục Z ( bằng motor AC)	mm	400
Hành trình (U x V) (dưới 50mm H)	mm	30×30
Chiều dày phôi lớn nhất	mm	400
Kích thước phôi lớn nhất	mm	400x350x400
Trọng lượng phôi lớn nhất	Kg	250
Hành trình tang quấn dây	mm	180
Đường kính dây	mm	Ø0.18
Góc côn lớn nhất	Độ	6 (dưới 50mm High)
Kích thước đóng gói ( WxDxH)	mm	1685x1155x2050
Trọng lượng	Kg	1650

CỤM DUNG DỊCH ĐIỆN MÔI

Hạng mục	Đơn vị	Thông số
Dung tích dung dịch điện môi	L	120
Kích thước bồn dung dịch (R × S × C)	mm	900 × 500 × 280

CỤM NGUỒN XUNG

Hạng mục	Đơn vị	Thông số
Dòng gia công trung bình	A	5
Tốc độ cắt	mm²/phút	100 ~ 200
Độ chính xác gia công	mm	±0.015
Độ nhám bề mặt tốt nhất	µm Ra	1.0
Công suất tiêu thụ tối đa	kVA	3.0
Kích thước máy (R × S × C)	mm	950 × 610 × 1.700
Kích thước đóng gói (R × S × C)	mm	1.020 × 970 × 2.090
Trọng lượng tịnh	kg	200

CỤM ĐIỀU KHIỂN CNC

Hệ thống mạch điện	Power MOS transistor
Dòng điện lớn nhất	10A
Lựa chọn điện áp	Công tắc tự động
Lựa chọn IP	1-10 steps ( 1-10 bước)
Chọn thời gian tắt	Công tắc tự động
Dữ liệu vào	USB, RS-232C Internet
Hiển thị vị trí	15″ LCD TFT
Hiển thị dữ liệu cắt	5″ LCD TFT
Chức năng đồ họa	2D/3D display
Hệ thống điều khiển	Open Loop/Stepping System ( Hệ thống mở / bước )
Điều khiển trục	X,Y,U,V(4 axes)
Thang dịch chuyển chỏ nhất	0.001mm
Đặt thang dịch chuyển nhỏ nhất	0.001mm
Giá trị lệnh lớn nhất	±999.999mm
Nội suy	Đường thằng / Đường tròn
Hệ đo	Abs. / Inc.
Công suất nguồn vào	3KVA
