MÁY CẮT DÂY ARISTECH CW-30

Chuyên cung cấp máy cắt dây MOLYBDENUM (môlipđen) ARISTECH, Máy cắt dây đồng ARISTECH, CNC Wire Cut E.D.M Công Ty TNHH Giải Pháp Và Thiết Bị Hi-Tech ĐT: 0965 868 268 Email: hitech@thietbihitech.com.vn

Thông tin chi tiết

Tổng quan thương hiệu Aristech

Aristech là thương hiệu máy CNC Wire Cut E.D.M (máy cắt dây EDM) đến từ Đài Loan, định hướng tập trung vào nhóm khách hàng gia công khuôn – chi tiết chính xác. Theo catalogue sản phẩm, Aristech phát triển dòng Wire cut EDM dùng dây molybdenum, phù hợp xử lý vật liệu cứng, chi tiết khuôn phức tạp, giúp tối ưu chi phí vận hành và vật tư.

Điểm mạnh của Aristech nằm ở định hình sản phẩm theo nhu cầu xưởng gia công: kết cấu máy cứng vững, điều khiển CNC dễ vận hành, và nhóm tính năng hỗ trợ chạy ổn định cho các ca cắt dài.

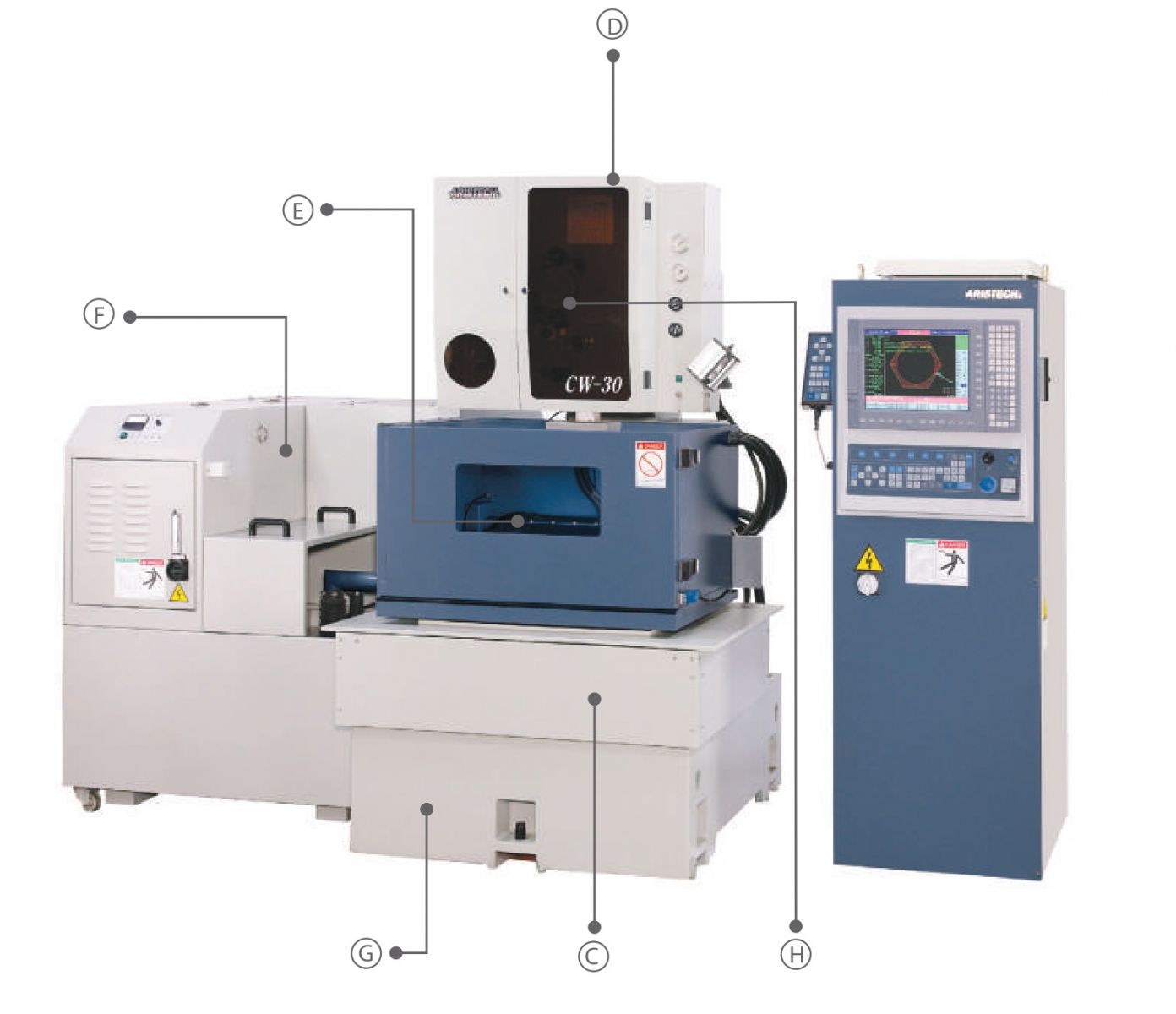

Cấu tạo & đặc trưng riêng của Aristech CW-30

A. Trang bị hệ thống cấp dây bán tự động, sử dụng dây đồng thau có đường kính từ Ø0.20 ~ Ø0.30 mm, và bồn làm việc dạng ngập (submerged type).

B. Trang bị hệ thống kiểm soát độ dẫn điện tự động và hệ thống làm mát bằng nước, cung cấp điều kiện điện môi tốt nhất cho quá trình cắt dây (dạng ngập).

C. Sử dụng động cơ AC servo lắp trực tiếp lên trục vít me bi và dẫn hướng bằng ray tuyến tính cho các trục X, Y, U, V, Z, đạt độ chính xác định vị và độ lặp lại cao; các chuyển động đã được hiệu chuẩn bằng đo lường laser.

D. Cụm đầu trục U–V được thiết kế với độ cứng vững và ổn định cao, đảm bảo độ chính xác cao khi cắt côn.

E. Bàn làm việc bằng thép không gỉ với thiết kế thanh trượt có thể điều chỉnh, cho phép gá đặt các chi tiết với nhiều hình dạng và kích thước khác nhau để gia công.

F. Trang bị bộ lọc chất lượng cao và hệ thống trao đổi nhựa ion để đảm bảo nước sạch; cùng với ba bơm áp suất cao được thiết kế cung cấp dòng chất lỏng mạnh mẽ, không lẫn bụi.

G. Thân máy được chế tạo từ gang Meehanite chất lượng cao, đã qua xử lý nhiệt và khử ứng suất để tăng độ ổn định và độ cứng vững. Thiết kế đối xứng giúp phân bố tải và nhiệt đồng đều, hạn chế biến dạng.

H. Trang bị hệ thống cấp dây bán tự động, trong đó tay dưới sử dụng cơ cấu dẫn dây kiểu tia nước (water-jet) để đưa dây cắt.

Chức năng CNC trên máy cắt dây Aristech CW-30

1. Chức năng gia công đối xứng gương (Mirror Image)	16. Dừng tùy chọn (Optional Stop)
2. Bù sai số bước vít me (Pitch Error Compensation)	17. Tự động khôi phục sau sự cố mất điện (Automatic Power Recovery)
3. Giới hạn hành trình lưu trữ (Stored Stroke Limit)	18. Trở về điểm gốc máy (Reference Return / Machine Zero Return)
4. Khóa liên động máy (Machine Lock)	19. Chức năng dò biên dạng (Trace Function)
5. Định vị tự động (Automatic Positioning)	20. Chỉnh sửa chương trình trong nền (Background Editing)
6. Trở về điểm bắt đầu gia công (Start Point Return)	21. Gia công cắt côn và bo góc bán kính R (Taper Cutting & Corner Radius)
7. Hoán đổi trục (Axis Exchange)	22. Giao diện hiển thị song ngữ Trung / Anh
8. Bù song song (Parallel Compensation)	23. Chức năng lùi đường chạy (Retrace Function)
9. Chạy mô phỏng không cắt (Dry Run)	24. Chức năng chẩn đoán hệ thống (Diagnostic Function)
10. Bỏ qua block lệnh tùy chọn (Optional Block Skip)	25. Chuyển đổi hệ Inch / Metric
11. Nhập dữ liệu thủ công MDI (Manual Data Input)	26. Dừng theo block lệnh (Block Stop)
12. Trở về điểm tạm dừng (Hold Point Return)	27. Hiển thị quỹ đạo gia công (Cutting Path Display)
13. Bù độ rơ cơ khí (Backlash Compensation)	28. Chỉnh sửa, sao chép, xóa chương trình
14. Giới hạn hành trình mềm (Software Limit)	29. Cổng giao tiếp truyền thông RS-232
15. Chế độ chạy từng block (Single Block Mode)

CW-30 giải quyết “nỗi đau” gì của khách hàng?

1. Đứt dây thường xuyên, gián đoạn sản xuất

CW-30 trang bị hệ thống cấp dây bán tự động, kiểm soát độ dẫn điện và hệ thống lọc nước giúp môi trường cắt ổn định, giảm đứt dây và tăng thời gian chạy máy liên tục.

2. Sai số gia công, độ chính xác kém

Máy sử dụng AC Servo, vít me bi và ray dẫn hướng tuyến tính, giúp tăng độ chính xác định vị và độ lặp lại khi gia công.

3. Khó gia công chi tiết cắt côn hoặc biên dạng phức tạp

Hệ trục U-V cho phép cắt côn ±15°, đáp ứng tốt các chi tiết khuôn, chày cối và biên dạng phức tạp.

4. Bề mặt gia công chưa đạt yêu cầu

Nguồn xung MOS và hệ điều khiển ổn định giúp đạt độ nhám bề mặt lên đến Ra 0.65 µm, giảm công đoạn xử lý sau gia công.

5. Máy kém ổn định khi chạy lâu

Thân máy bằng gang Meehanite xử lý nhiệt và khử ứng suất, đảm bảo độ cứng vững và vận hành ổn định lâu dài.

Ứng dụng thực tế của Aristech CW-30

Aristech CW-30 đặc biệt phù hợp cho các bài toán:

- Gia công khuôn dập, khuôn ép nhựa, khuôn chính xác, insert, core/cavity

- Cắt điện cực/chi tiết EDM, chi tiết yêu cầu biên dạng sắc, góc nhỏ

- Gia công đồ gá – jig – fixture, bạc dẫn hướng, chi tiết máy chính xác

- Gia công chi tiết vật liệu cứng (thép, inox, hợp kim…), chi tiết khó gia công bằng phay/tiện thông thường

Thông số kỹ thuật Máy cắt dây CNC Aristech CW-30

Hạng mục	Thông số
Phương pháp gia công	Gia công ngập (Submerge) / phun tia (Flushing)
Kích thước phôi tối đa (DxRxC)	780 × 500 × 250 mm
Khối lượng phôi tối đa	500 kg
Hành trình trục X / Y	400 × 300 mm
Hành trình trục Z	250 mm
Hành trình trục U / V	±50 × ±50 mm
Tốc độ dịch chuyển trục X-Y tối đa	900 mm/phút
Độ nhám bề mặt tốt nhất	Ra 0.65 µm
Động cơ truyền động (X,Y,U,V)	Động cơ AC Servo
Đường kính dây cắt	Ø0.25 mm (phạm vi Ø0.15 – Ø0.30 mm)
Tốc độ cấp dây	0 – 15 m/phút
Lực căng dây	200 – 2500 gf
Góc cắt côn tối đa	±15° / 80 mm
Số cuộn dây tối đa	6 cuộn
Kích thước máy (DxRxC)	(S) 970 × 719 × 510 mm (F) 1040 × 719 × 450 mm
Trọng lượng máy	2200 kg

BỘ LỌC & CẤP DUNG DỊCH

Hạng mục	Thông số
Dung tích bồn lọc	690 / 420 lít
Loại lọc	Lọc giấy
Nhựa trao đổi ion	15 lít
Hệ thống kiểm soát độ dẫn điện	Tiêu chuẩn
Hệ thống kiểm soát nhiệt độ dung dịch	Tự động
Kích thước ngoài (DxRxC)	(S) 1100 × 1570 × 1290 mm (F) 950 × 1400 × 1290 mm
Trọng lượng (không nước)	250 kg

BỘ NGUỒN XUNG

Hạng mục	CW-30
Hệ thống mạch điện	Transistor công suất MOS (Power MOS Transistor)
Dòng điện đầu ra tối đa	25 A
Cấp chọn IP (dòng phóng)	10 mức điều chỉnh
Cấp chọn thời gian ngắt xung (Off Time)	50 mức điều chỉnh

BỘ ĐIỀU KHIỂN CNC

Hạng mục	Thông số kỹ thuật
Thiết bị I/O	Bàn phím, USB, cổng LAN
Loại màn hình	LCD-TFT 15 inch
Hệ điều khiển	IPC (Industrial PC), hệ servo phần mềm vòng kín (Close-loop software servo system)
Trục điều khiển	X, Y, Z, U, V (trục Z điều khiển định vị bằng NC)
Đơn vị cài đặt (Setting unit)	0.001 mm
Giá trị lệnh tối đa	±9999.999 mm
Nội suy	Tuyến tính / Cung tròn (Linear / Circular)
Hệ lệnh	Tuyệt đối / Gia số (Abs. / Inc.)
Điều khiển tốc độ gia công	Servo / Tốc độ không đổi (Constant Feed)
Tỷ lệ phóng đại (Scaling)	0.001 – 9999.999
Hệ thống cắt lần 2 tự động	Lùi đường cắt và tự động thay đổi thông số gia công
Bộ nhớ điều kiện gia công	0 – 255 bộ dữ liệu
Kích thước ngoài (RxSxC)	600 × 870 × 1.850 mm
Nguồn điện AC tổng	3 pha 220V ±10% / 13 KVA
