MÁY CẮT DẦM H CNC AMG
Thông tin chi tiết
Máy cắt dầm H CNC AMG tên tiếng Anh CNC H-Beam Cutting Machine được sản xuất bởi hãng Asia Machine Group - Đài Đoan. Tên thường gọi là Máy cắt dầm chữ H CNC, nó được ứng dụng để cắt hép hình H/ U/ I bằng điều khiển CNC tự động qua bộ điều khiển AMG trên nền tẳng Window phổ biến hiện nay.
Máy cắt dầm H CNC AMG được sử dụng để cắt các loại dầm H, dầm I và các loại thép hình U/V trong gia công và chế tạo nhà thép tiền chế, nhà xưởng lắp ghép và các công trình dầu khí và hóa chất, công trình xây lắp, công trình cầu cảng, các công ty lắp ráp máy,...vv.

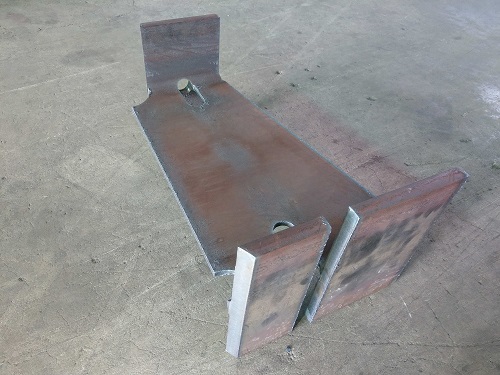

Đặc biệt máy cắt dầm H CNC AMG đã thay thế được các nguyên công cắt tay bằng gió đá, máy cắt dầm H CNC có thể cắt được các biên dạng phức tạp một cách dễ dàng, đường cắt và mặt cắt đẹp hơn, độ chính cao hơn, năng suất cắt tăng lên,...vv.

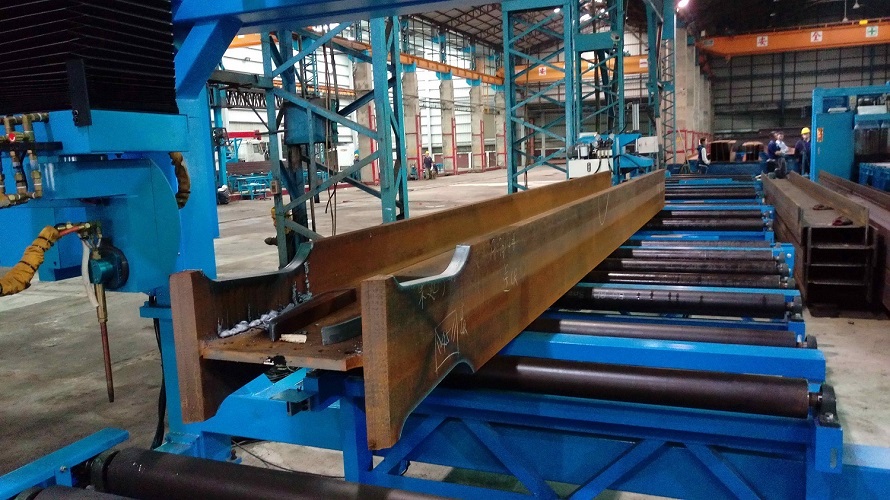

Video cắt dầm chữ H bằng máy cắt dầm CNC:

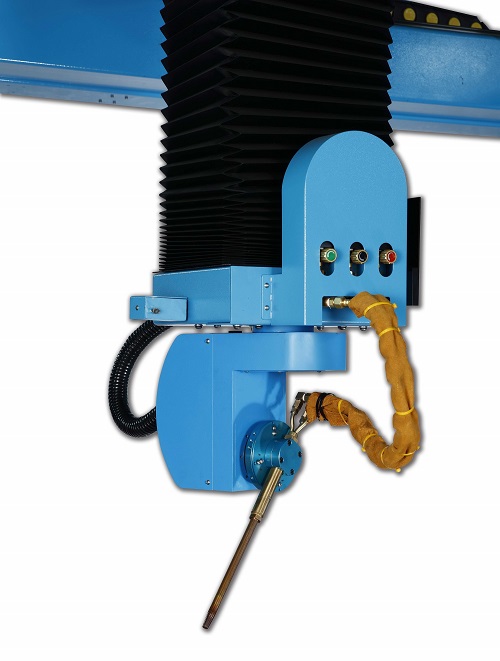

Máy cắt dầm H CNC tên gọi tiếng Anh là CNC H-Beam Cutting Machine, đây là phương pháp cắt oxy - gas hoặc cắt plasma tự động nhờ bộ điều khiển cnc lập trình các biên dạng cắt và cơ cấu mang dầm H tự động đưa phổi vào và dẫn phôi ra. Đầu của Máy cắt dầm H CNC có thể di chuyển một cách linh hoạt và xoay các góc độ khác nhau, các toạ di chuyển và tọa độ góc được lập trình theo bản vẽ gia công, từ đó tạo ra các góc cắt với nhiều biên dạng khác nhau một cách nhanh chóng và chính xác.
Hệ thống cắt dầm H CNC hay Giải pháp gia công dầm chữ H CNC sẽ bao gồm máy:
- Máy cắt dầm chữ H CNC

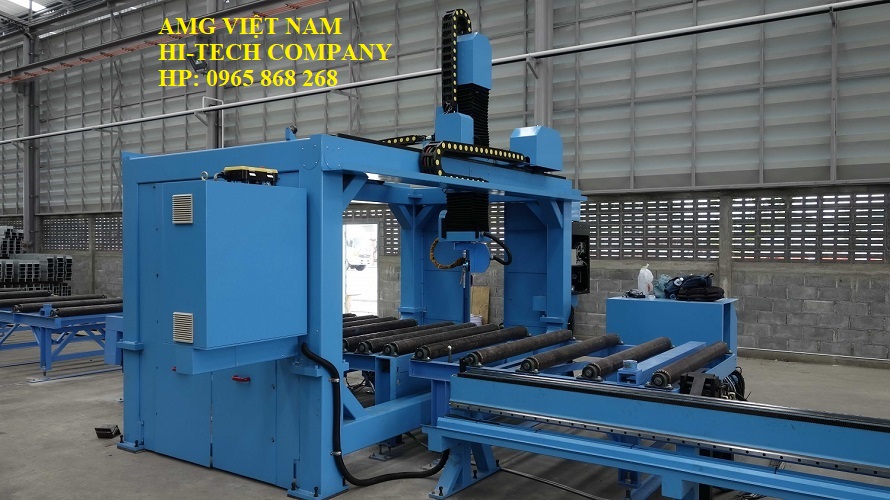

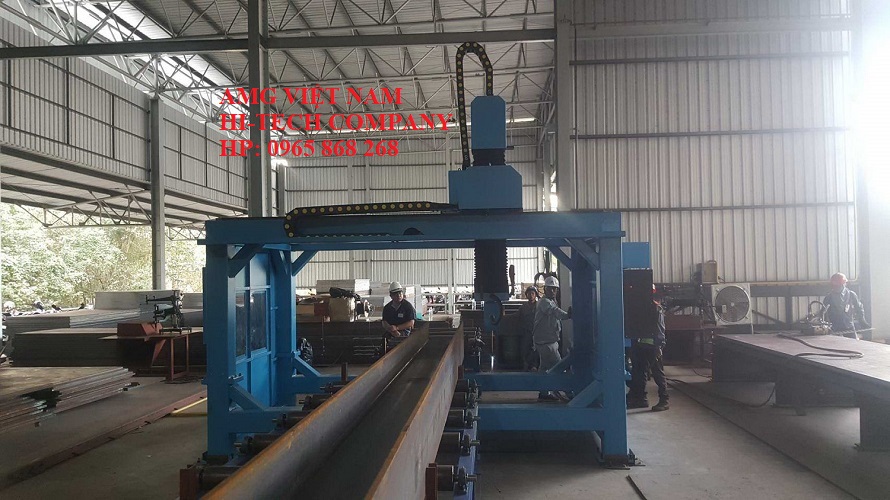

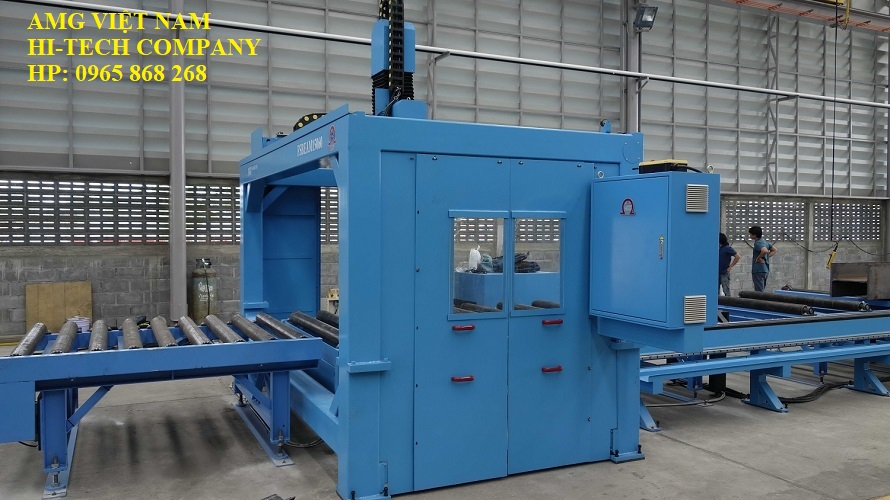

Video hoạt động của Máy cắt dầm H CNC AMG:
Tên thường gọi của Máy cắt dầm H CNC:
- Máy cắt thép hình H/U/I CNC AMG
- Máy cắt dầm chữ H CNC AMG
- AMG CNC H-Beam Cutting Machine.
- CNC H-Beam Cutting Coping Machine.
- Máy cắt dầm chữ H CNC bằng plasma.
- Máy cắt dầm chữ H CNC bằng Oxy-gas.
Lập trình biên dạng cắt dầm H tự động trên phần mềm và xem biên dạng cắt cnc:
3 loại máy cắt dầm chữ H CNC phổ biến do hãng AMG sản xuất:

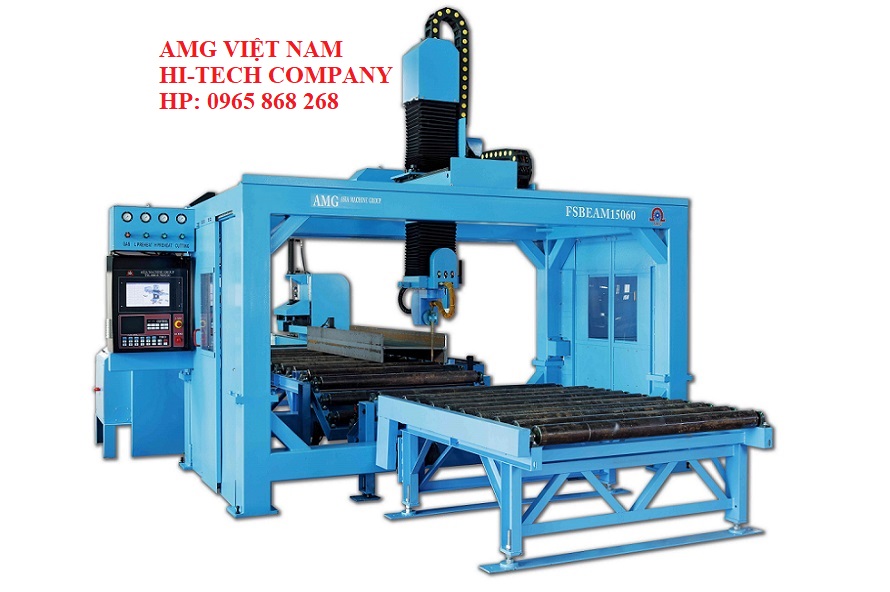

- Máy cắt dầm H CNC FSBEAM15060 cắt dầm H lớn nhất 1500x600mm, kích thước dầm chữ H cắt nhỏ nhất 150x100mm.
- Máy cắt dầm H CNC FSBEAM10050 cắt dầm H lớn nhất 1000x500mm, kích thước dầm chữ H cắt nhỏ nhất 150x100mm.
- Máy cắt dầm H CNC FSBEAM7035 cắt dầm H lớn nhất 700x350mm, kích thước dầm chữ H cắt nhỏ nhất 150x100mm.
Thông số kỹ thuật Máy cắt dầm H CNC như bảng thông số sau:
Máy cắt dầm chữ H CNC |
FSBEAM15060 |
FSBEAM10050 |
FSBEAM7035 |
Kích thước cắt dầm dầm/ H-Beam Size H-Beam |
150x100mm – 1500x600mm |
150x100mm – 1000x500mm |
150x100mm – 700x350mm |
Kích thước cắt thép chữ C/ C-channel |
500 x 300mm |
500 x 250mm |
500 x 175mm |
Kích thước cắt thép góc / Angle steel Size |
300 x 300mm |
300 x 300mm |
300 x 300mm |
Chiều dài cắt dầm chữ H |
Không giới hạn, No Limit |
||
Chiều dài cắt đứt dầm H lớn nhất |
800mm |
||
Số lượng mỏ cắt dầm chữ H, |
1 Gas Cutting Torch or 1 Plasma Cutting Torch. Có thể lực chọn cắt plasma hoặc Oxy-gas |
||
Chiều dày cắt lớn nhất |
Cắt Gas: 150mm; Cắt Plasma: depends - phụ thuộc vào nguồn cắt Hypertherm. |
||
Dẫn động cắt dầm |
bằng động cơ AC Servo Motor, và điều khiển 5 Axis Control |
||
Độ chính xác cắt (độ chính xác vị trí) |
0.1 mm |
||
Rô bốt dẫn động dầm |
Robot Arm Feeding System with Rail (lựa chọn trang bị trên máy) |
||
Hệ thống mang phôi vào và dẫn phôi ra |
Inlet and Outlet Roller Supports (lựa chọn trang bị trên máy) |
Báo giá Máy cắt dầm H CNC: Mọi thông tin chi tiết về Máy cắt dầm H CNC AMG, Máy cắt dầm chữ H CNC bằng plasma, Máy cắt dầm H CNC bằng Oxy-gas, Máy khoan dầm H CNC, Máy cưa dầm H tự động. Quý Khách hàng vui lòng liên hệ với chúng tôi.
Asia Machine Group tại Việt Nam - Công Ty TNHH Giải Pháp Và Thiết Bị Hi-Tech
ĐT: 0965 868 268 Email: hitech@thietbihitech.com.vn
