MÁY BẮN ĐIỆN EDM CNC OSCARMAX

MÁY BẮN ĐIỆN EDM CNC OSCARMAX – GIẢI PHÁP GIA CÔNG TIA LỬA ĐIỆN CHÍNH XÁC CAO

Máy bắn điện EDM CNC Oscarmax là gì?

Máy bắn điện EDM CNC Oscarmax là dòng máy gia công tia lửa điện điều khiển số (CNC – Computer Numerical Control), được thiết kế để thực hiện các nguyên công gia công khuôn và chi tiết cơ khí có độ chính xác cao, hình dạng phức tạp và vật liệu cứng.

Máy bắn điện CNC Oscarmax là Máy gia công bằng tia lửa điện hay bắn xung điện, bắn tia lửa điện từ điện cực EDM thông qua bộ nguồn tạo điện áp xung bởi bộ điều khiển CNC. Đây là quá trình vật liệu được loại bỏ khỏi chi tiết gia công bằng cách phóng loạt tia lửa điện cực mạnh và nhanh giữa 2 điện cực (1 đầu điện cực gọi là điện cực công cụ và đầu còn lại là phôi gia hay chi tiết gia công) và chúng được ngăn cắt bằng chất lỏng điện môi cách điện thường gọi là dung dịch điện môi.

Tên thường gọi của Máy bắn điện CNC EDM: Máy bắn tia lửa điện, Máy xung điện EDM, Máy bắn xung điện EDM, Máy gia công xung điện, Máy EDM, Máy gia công EDM CNC, Máy bắn điện EDM Oscarmax, Máy bắn điện CNC EDM Oscarmax.

Tên tiếng Anh của Máy bắn điện CNC EDM: Die Sinking EDM, Oscarmax Die Sinker EDM, Die Sinker CNC EDM, Oscarmax EDM Sinker Machine, CNC Oscarmax EDM, CNC Oscarmax EDM Machining, Oscarmax EDM Việt Nam.

Giới thiệu hãng Máy bắn điện CNC EDM Oscarmax: Oscarmax Electrical Discharge Machine là thương hiệu máy gia công tia lửa điện được sản xuất bởi Oscarmax EDM Taiwan. Oscarmax EDM được thành lập năm 1985 với lĩnh vực chính là nghiên cứu và ứng dụng công nghệ cao vào sản xuất các loại Máy bắn điện EDM ZNC/PNC, Máy bắn điện NC/CNC EDM và Máy khoan xung EDM ZNC/PNC và Máy khoan xung CNC EDM.

Khác với máy EDM cơ truyền thống, máy EDM CNC Oscarmax sử dụng hệ thống điều khiển số để lập trình và tự động hóa quá trình gia công. Điều này cho phép kiểm soát chính xác vị trí, hành trình và thông số phóng điện, đảm bảo độ ổn định cao trong suốt quá trình vận hành.

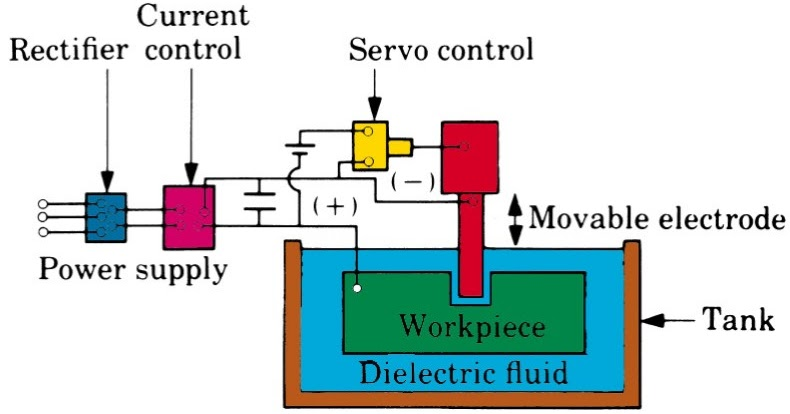

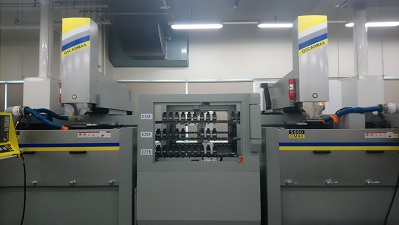

Nguyên lý hoạt động của máy bắn điện EDM CNC Oscarmax

Máy hoạt động dựa trên nguyên lý phóng điện giữa điện cực và phôi trong môi trường chất điện môi (thường là dầu EDM).

Quy trình cơ bản:

- Điện cực được gắn trên trục Z và định vị theo chương trình CNC.

- Phôi được cố định trên bàn máy.

- Hệ thống CNC điều khiển điện cực tiến gần bề mặt phôi với khe hở cực nhỏ.

- Nguồn xung phát ra dòng điện cao tần tạo tia lửa điện.

- Nhiệt lượng tại điểm phóng điện làm nóng chảy và bóc tách vật liệu.

- Chất điện môi làm mát và cuốn phoi ra khỏi vùng gia công.

Quá trình này diễn ra liên tục với hàng nghìn xung mỗi giây, tạo nên hình dạng chính xác theo biên dạng điện cực.

Cấu tạo chính của máy bắn điện EDM CNC Oscarmax

Khung và kết cấu máy

Máy được thiết kế với khung gang đúc hoặc kết cấu chịu lực cao, đảm bảo độ cứng vững và giảm rung động trong quá trình gia công dài giờ.

Hệ thống trục CNC

Các trục X, Y, Z được điều khiển bằng động cơ servo và vít me bi chính xác, cho phép di chuyển mượt và lặp lại vị trí chính xác.

Nguồn xung EDM

Nguồn xung quyết định chất lượng phóng điện. Máy EDM CNC Oscarmax thường tích hợp bộ nguồn thông minh có khả năng:

- Điều chỉnh năng lượng xung

- Kiểm soát độ rộng xung

- Ổn định quá trình gia công thô và tinh

Hệ thống chất điện môi

Bao gồm bể dầu, hệ thống lọc và bơm tuần hoàn. Môi trường điện môi sạch giúp giảm hiện tượng ngắn mạch và nâng cao chất lượng bề mặt.

Bộ điều khiển CNC

Bộ điều khiển cho phép:

- Lập trình quỹ đạo gia công

- Lưu trữ chương trình

- Thiết lập nhiều chế độ gia công khác nhau

- Theo dõi trạng thái máy theo thời gian thực

Ưu điểm của máy bắn điện EDM CNC Oscarmax

Độ chính xác cao

Hệ thống điều khiển CNC giúp đảm bảo sai số nhỏ và độ lặp lại cao, phù hợp với ngành khuôn mẫu và cơ khí chính xác.

Gia công vật liệu cứng

Máy có thể xử lý thép đã tôi cứng, hợp kim cứng và nhiều loại vật liệu khó gia công.

Tự động hóa cao

Với CNC, người vận hành có thể lập trình trước và để máy chạy tự động, giảm phụ thuộc vào thao tác thủ công.

Tạo hình phức tạp

EDM CNC dễ dàng gia công các hốc sâu, rãnh hẹp, góc vuông sắc và các biên dạng 3D phức tạp.

Ổn định khi gia công dài giờ

Thiết kế tối ưu giúp máy duy trì hiệu suất ổn định trong các chu kỳ gia công kéo dài.

Ứng dụng của máy bắn điện EDM CNC Oscarmax

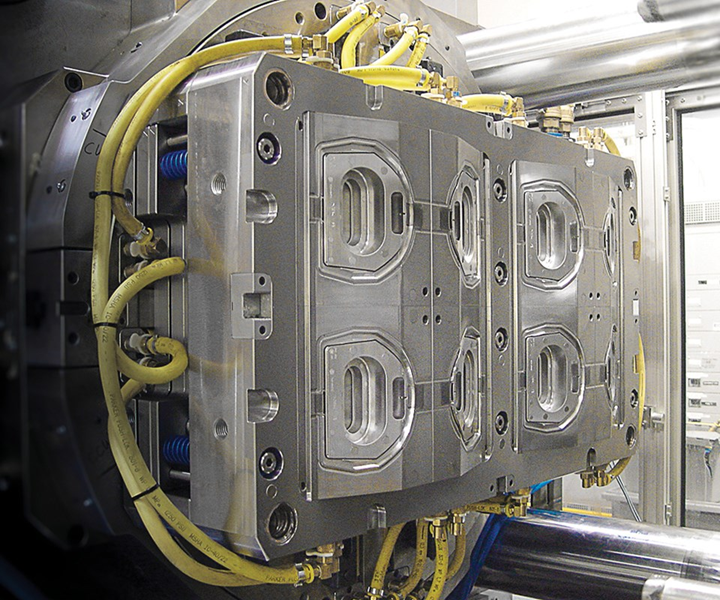

Gia công khuôn nhựa

Tạo lòng khuôn, lõi khuôn, chi tiết tạo hình chính xác cao.

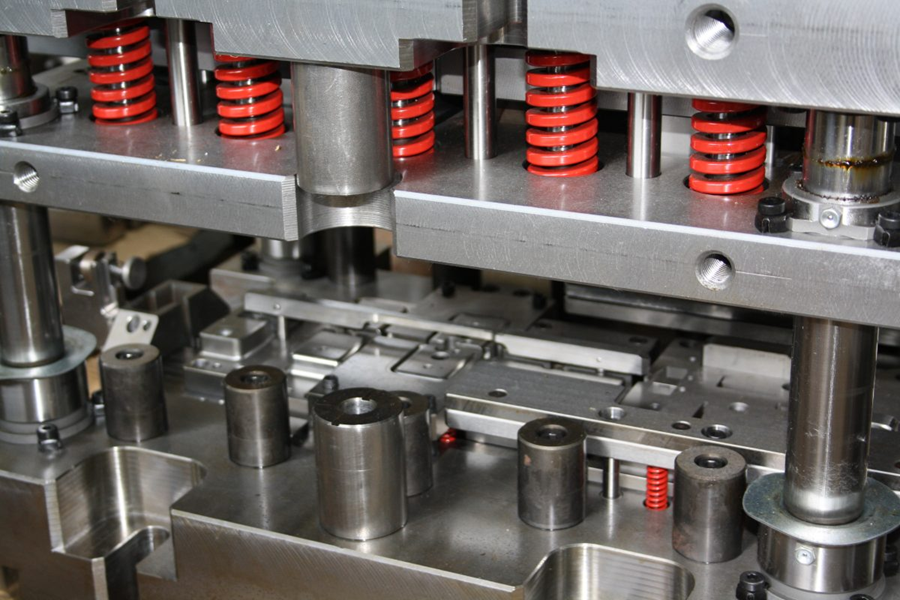

Gia công khuôn đúc và khuôn dập

Xử lý các chi tiết có độ cứng cao và hình dạng phức tạp.

Gia công chi tiết cơ khí chính xác

Sản xuất linh kiện yêu cầu sai số nhỏ, bề mặt mịn và ổn định kích thước.

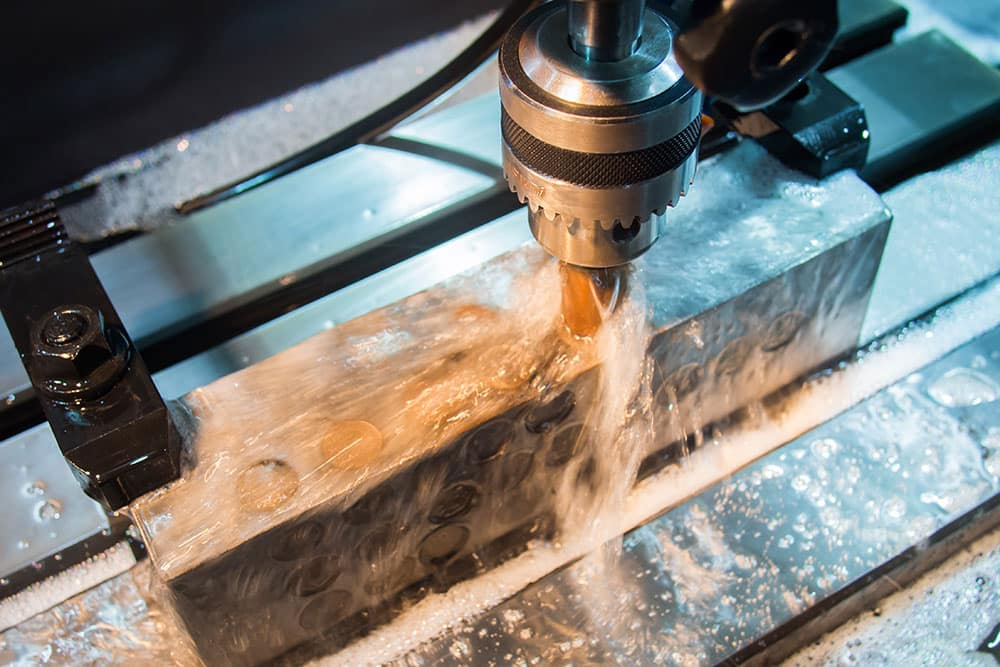

Gia công lỗ và rãnh đặc biệt

Ứng dụng trong các chi tiết kỹ thuật cao, đặc biệt trong ngành công nghiệp ô tô và thiết bị công nghiệp.

Lợi ích khi đầu tư máy bắn điện EDM CNC Oscarmax

Tăng năng suất sản xuất

Nhờ khả năng tự động hóa và gia công ổn định, doanh nghiệp có thể rút ngắn thời gian hoàn thiện khuôn và chi tiết.

Giảm lỗi và giảm chi phí sửa chữa

Quá trình gia công chính xác giúp giảm tỷ lệ sai hỏng và tiết kiệm chi phí khắc phục.

Nâng cao chất lượng sản phẩm

Độ chính xác và độ bóng bề mặt tốt giúp tăng giá trị sản phẩm và uy tín doanh nghiệp.

Phù hợp với xu hướng sản xuất hiện đại

Máy EDM CNC là thiết bị quan trọng trong mô hình nhà máy thông minh và tự động hóa.

Tiêu chí lựa chọn máy bắn điện EDM CNC Oscarmax phù hợp

Kích thước bàn máy và hành trình

Cần chọn model có hành trình phù hợp với kích thước khuôn và chi tiết thường gia công.

Công suất nguồn xung

Nguồn xung mạnh và ổn định giúp tối ưu tốc độ gia công và chất lượng bề mặt.

Hệ thống điều khiển CNC

Nên chọn máy có giao diện dễ sử dụng, hỗ trợ lập trình linh hoạt và lưu trữ chương trình.

Dịch vụ kỹ thuật và bảo hành

Hỗ trợ kỹ thuật nhanh chóng giúp giảm thời gian dừng máy và đảm bảo sản xuất liên tục.

Kết luận

Máy bắn điện EDM CNC Oscarmax là giải pháp gia công hiện đại dành cho ngành khuôn mẫu và cơ khí chính xác. Nhờ sự kết hợp giữa công nghệ tia lửa điện và điều khiển CNC, máy mang lại độ chính xác cao, khả năng gia công vật liệu cứng và tính ổn định vượt trội trong sản xuất.

Các loại Máy bắn điện CNC EDM Oscarmax phân loại theo bộ điều khiển, bao gồm có các loại sau:

- Máy bắn điện EDM PNC là máy bắn tia lửa điện vận hành bằng tay.

- Máy bắn điện EDM ZNC là máy bắn tia lửa điện điều khiển ZNC theo trục Z.

- Máy bắn điện EDM NC là máy bắn tia lửa điện điều khiển NC tự động theo trục Z và trục X.

- Máy bắn điện EDM CNC là bắn tia lửa điện điều khiển tự động CNC theo 3 trục X/Y/Z.

- Máy bắn điện EDM 2 đầu điện cực hay thường gọi là máy bắn điện cỡ lớn chuyên được sử dụng để nâng cao năng suất gia công.

Các loại Máy bắn điện EDM được sử dụng phổi biến nhất hiện nay bao gồm Máy bắn điện EDM ZNC, Máy bắn điện NC EDM và Máy bắn điện CNC EDM.

Máy bắn điện cực CNC EDM hãng nào tốt nhất, giá rẻ nhất: Máy bắn điện CNC EDM hay còn gọi là Máy xung điện CNC EDM hiện nay được sản xuất bởi các nước như Nhật Bản, Hàn Quốc, Đài Loan và Trung Quốc, trong đó:

- Máy bắn điện CNC EDM Trung Quốc là máy bắn điện EDM giá rẻ.

- Máy bắn điện CNC EDM Oscarmax, Máy bắn điện CNC EDM Maxsee - Đài Loan, Máy bắn điện CNC EDM Aristech - Đài Loan, Máy bắn điện CNC EDM Accutex - Đài Loan là máy bắn điện CNC được sử dụng phổ biến tại các nhà máy ở Việt Nam. Trong đó Máy bắn điện EDM Oscarmax là máy bắn điện cực EDM tốt nhất tại Đài Loan hiện nay.

- Máy bắn điện CNC EDM Makino - Nhật Bản, Máy bắn điện CNC EDM Sodick - Nhật Bản là máy bắn điện CNC chất lượng cao, giá cao.

- Máy bắn điện CNC EDM Hàn Quốc ít được sử dụng tại Việt Nam.

Máy bắn điện CNC EDM Oscarmax bao gồm các dòng máy sau:

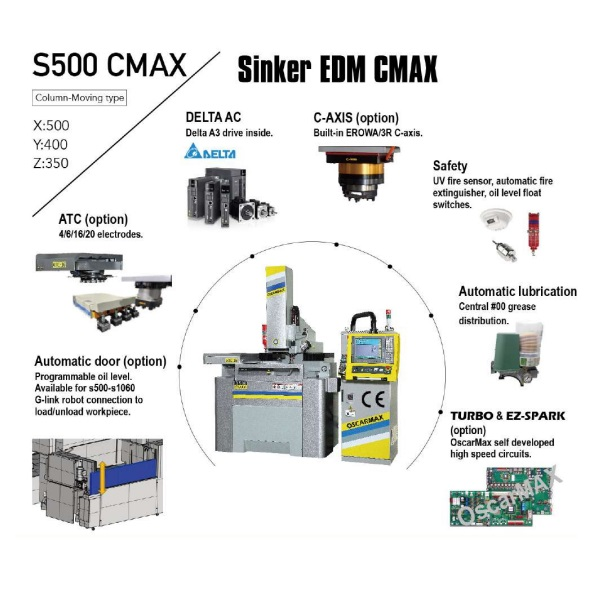

- Máy bắn điện CNC EDM Oscarmax hành trình trục X dưới 1000mm bao gồm máy bắn điện EDM Oscarmax CNCS315, CNC S430, CNC S500, CNC CNC S550, CNC S645, CNCS755, CNC S860, CNC S1060. Thông số kỹ thuật máy bắn điện CNC EDM Oscarmax tương tự thông số kỹ thuật máy bắn điện EDM ZNC/PNC S430S, S430, S500, S550, S645, chỉ khác biệt bộ điều khiển NC được nâng cấp lên bộ điều khiển CNC với các tính năng lặp trình và điều khiển tự động.

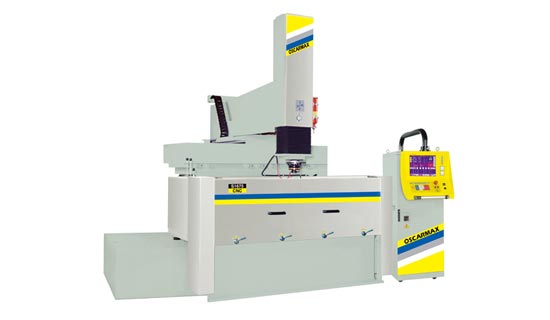

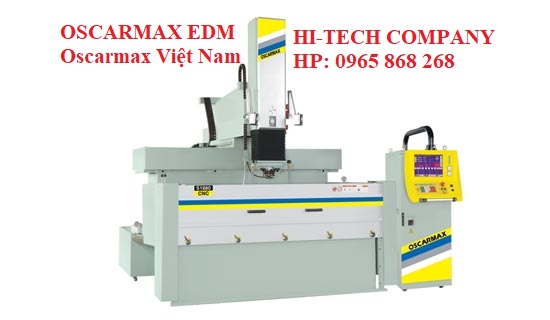

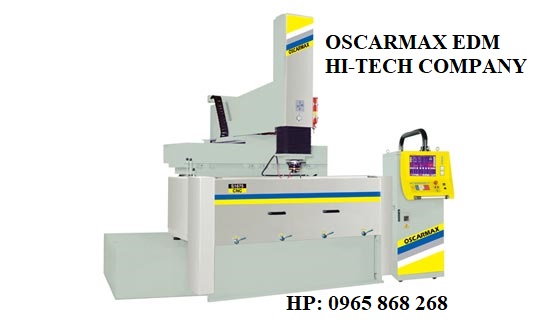

- Máy bắn điện CNC CNC Oscarmax hành trình trục X từ 1200mm đến 1800mm bao gồm máy bắn điện EDM CNC Oscarmax CNC S1270, CNC S1470, CNC S1510, CNC S1675, CNCS1880. Thông số máy bắn điện EDM Oscarmax CNC S1270, CNC S1470, CNC S1510, CNC S1675 tương tự với thông số kỹ thuật máy bắn điện EDM ZNC/PNC S1270, S1470, S1510, S1675.

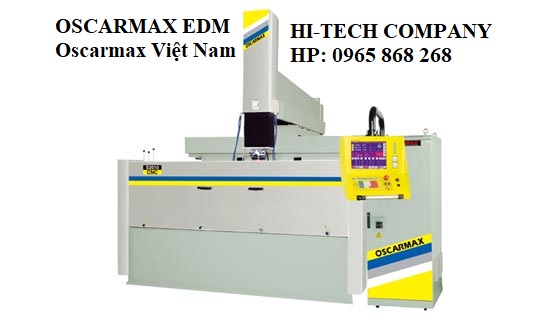

- Máy bắn điện CNC EDM Oscarmax hành trình trục X trên 2000mm bao gồm máy bắn điện EDM Oscarmax CNC S2010, CNC S2210, CNC S3010.

Thông số kỹ thuật máy bắn điện CNC EDM Oscarmax CNC S2010 và CNC S2210, CNC S3010 như bảng dưới đây:

Máy bắn điện EDM Oscarmax	CNC S2010	CNC S2210	CNC S3010
Work Tank (LxWxH)mm	2610x1700x800	2810x1700x800	3830x1700x800
Work Table (LxW)mm	2250x1100	2250x1100	3100x1100
Table travel (X)mm	2000	2200	3000
Table travel (Y)mm	1000	1000	1000
Servo travel (Z)mm	600	600	600
Distance Between Spindle to Work Table (mm)	680-1280	680-1280	680-1280
Max. Electrode Weight (kg)	500	500	500
Max. Workpiece Weight (kg)	9500	9500	16000
Dimensions (mm)	4300	4500	5500
	4600	4600	4600
	3700	3700	3700
Weight (kg)	12500	13500	19500

Video hoạt động Máy bắn điện CNC EDM Oscarmax - Đài Loan
