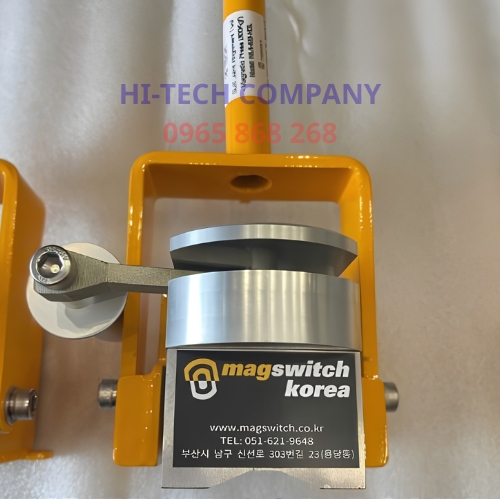

MAGSWITCH WLA-800-HDL

Magswitch WLA-800-HDL là dụng cụ căn chỉnh mép hàn bằng nam châm vĩnh cửu, lực giữ 800 kg, giúp cân bằng tấm thép trước khi hàn, giảm thời gian gá lắp và nâng cao chất lượng mối hàn.

Thông tin chi tiết

Magswitch WLA-800-HDL – Giải pháp căn chỉnh mép hàn cho kết cấu thép và thép tấm cỡ lớn

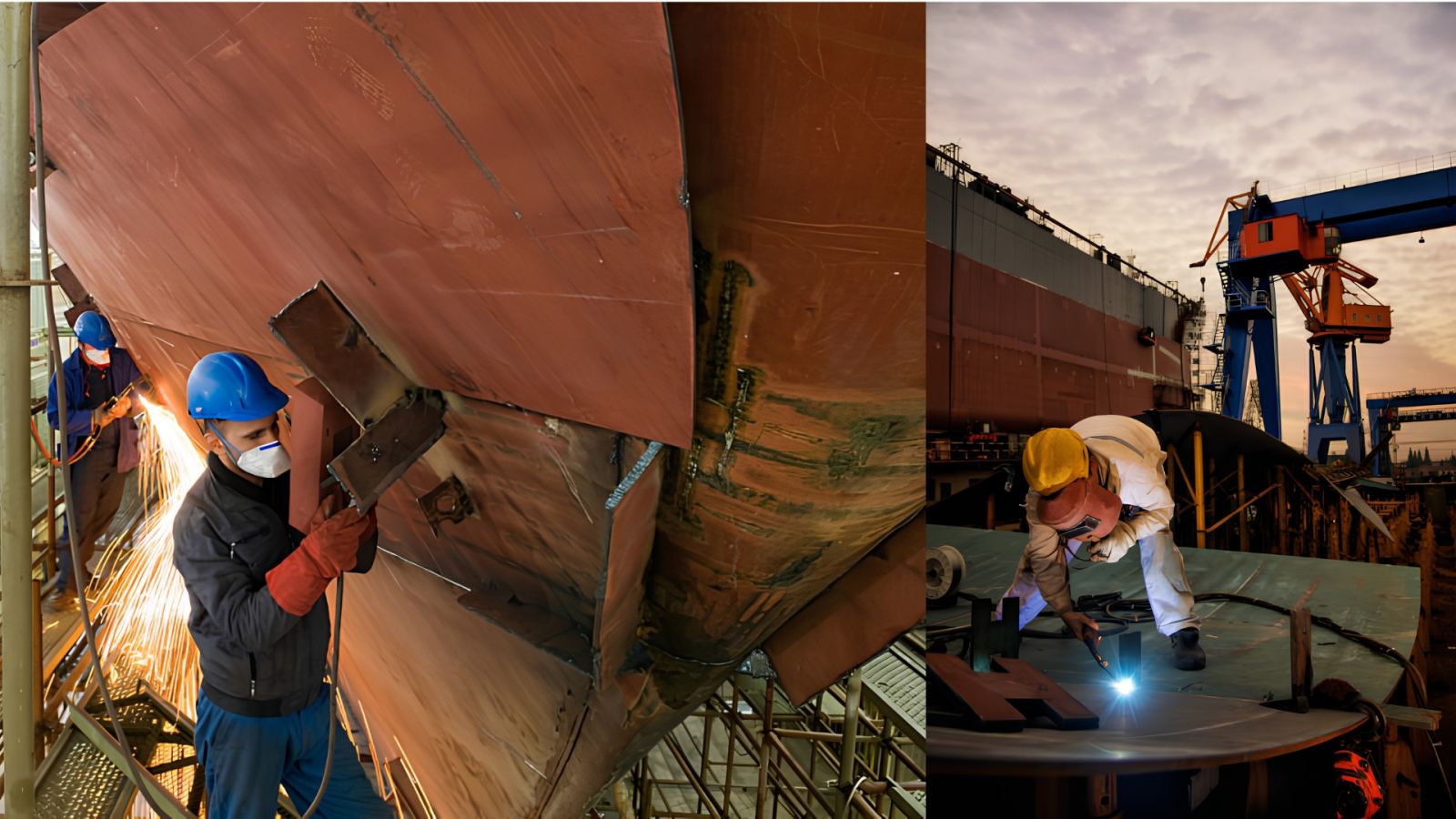

Lệch mép hàn trên kết cấu lớn – Thách thức trong ngành đóng tàu và kết cấu thép

Trong quá trình chế tạo kết cấu thép, đóng tàu hoặc gia công thép tấm có kích thước lớn, hiện tượng lệch mép giữa hai tấm thép (High-Low Misalignment) thường xảy ra do sai số gia công, biến dạng vật liệu hoặc quá trình lắp ráp.

Đối với các kết cấu có chiều dày lớn hoặc trọng lượng lớn, việc căn chỉnh bằng nêm, búa hoặc kích cơ khí không chỉ mất nhiều thời gian mà còn khó đảm bảo độ chính xác.

Nếu không xử lý trước khi hàn, doanh nghiệp có thể gặp nhiều vấn đề như:

- Mối hàn không đồng đều, khó đạt yêu cầu kỹ thuật.

- Tăng lượng vật liệu hàn để bù phần lệch.

- Gia tăng thời gian căn chỉnh và hàn đính.

- Phải hàn gá tạm rồi cắt bỏ sau khi hoàn thành.

- Tăng nguy cơ biến dạng sau hàn.

- Giảm năng suất của toàn bộ dây chuyền sản xuất.

Đối với các nhà máy đóng tàu và kết cấu thép, việc căn chỉnh nhanh và chính xác ngay từ đầu sẽ góp phần nâng cao chất lượng sản phẩm và giảm đáng kể thời gian thi công.

Giải pháp của Magswitch

Magswitch WLA-800-HDL được phát triển nhằm căn chỉnh mép hàn giữa hai tấm thép trước khi hàn, đặc biệt phù hợp với các kết cấu thép lớn yêu cầu lực ép mạnh.

Thiết bị sử dụng nam châm vĩnh cửu đóng/mở (On/Off Switchable Magnet) kết hợp với tay đòn (Lever Handle) để tạo lực ép lớn, giúp đưa hai mép thép về cùng mặt phẳng trước khi hàn.

Với lực giữ lên đến 800 kg, WLA-800-HDL bám chắc trên bề mặt thép, mang lại khả năng căn chỉnh ổn định ngay cả với các kết cấu có kích thước và khối lượng lớn.

Thiết bị được sử dụng ở công đoạn nào?

Trong quy trình chế tạo kết cấu thép hoặc đóng tàu, Magswitch WLA-800-HDL được sử dụng sau khi hai tấm thép được đưa vào vị trí lắp ráp và trước khi tiến hành hàn.

Khi phát hiện hai mép thép không nằm trên cùng một mặt phẳng, người vận hành đặt thiết bị vào vị trí cần căn chỉnh, kích hoạt nam châm để cố định và sử dụng tay đòn tạo lực ép nhằm cân bằng cao độ giữa hai mép thép.

Sau khi các chi tiết đã được căn chỉnh chính xác, quá trình hàn đính và hàn hoàn thiện sẽ diễn ra nhanh hơn, đồng thời giúp cải thiện chất lượng mối hàn.

Quy trình sử dụng

Bước 1: Đặt WLA-800-HDL vào vị trí cần căn chỉnh.

Bước 2: Xoay công tắc sang chế độ ON để kích hoạt nam châm và cố định thiết bị.

Bước 3: Tác động lực lên tay đòn để đưa hai mép thép về cùng mặt phẳng.

Bước 4: Khi mép hàn đã được căn chỉnh, tiến hành hàn đính và hàn hoàn thiện.

Bước 5: Xoay công tắc về chế độ OFF, tháo thiết bị và tiếp tục tại vị trí khác.

Thiết bị hoạt động hoàn toàn bằng cơ khí, không cần nguồn điện hoặc khí nén, giúp dễ dàng sử dụng cả trong nhà máy và ngoài công trường.

Ứng dụng

Magswitch WLA-800-HDL phù hợp cho:

- Đóng tàu

- Chế tạo kết cấu thép

- Gia công thép tấm

- Chế tạo cầu thép

- Nhà máy LNG

- Chế tạo bồn chứa

- Bình chịu áp lực

- Nhà máy cơ khí chế tạo

- Lắp dựng kết cấu thép

Đặc biệt hiệu quả trong các công việc yêu cầu căn chỉnh chính xác các tấm thép có khối lượng lớn trước khi hàn.

Những giá trị doanh nghiệp nhận được

Căn chỉnh nhanh các kết cấu thép lớn

Lực giữ lớn giúp thiết bị làm việc ổn định trên các tấm thép dày và kết cấu có trọng lượng lớn.

Nâng cao chất lượng mối hàn

Hai mép thép được đưa về cùng mặt phẳng giúp mối hàn đồng đều hơn, giảm nguy cơ lệch mép và hạn chế khuyết tật.

Giảm thời gian chuẩn bị

Thay vì sử dụng nhiều dụng cụ căn chỉnh hoặc hàn gá tạm, người vận hành có thể hoàn thành công việc nhanh hơn chỉ với một thiết bị.

Giảm chi phí nhân công

Một người có thể thực hiện quá trình căn chỉnh mà không cần nhiều nhân công hỗ trợ.

Tăng năng suất sản xuất

Thời gian chuẩn bị trước khi hàn được rút ngắn, góp phần nâng cao hiệu quả của toàn bộ dây chuyền sản xuất.

Ưu điểm so với phương pháp truyền thống

Phương pháp truyền thống	Magswitch WLA-800-HDL
Hàn tai gá	Không cần
Dùng kích hoặc nêm	Không cần
Phải cắt tai gá	Không
Phải mài sau hàn	Không
Mất nhiều thời gian	Thao tác nhanh
Khó căn chỉnh chính xác	Căn chỉnh ổn định, chính xác

Kết luận

Magswitch WLA-800-HDL là giải pháp chuyên dụng cho việc căn chỉnh mép hàn các tấm thép và kết cấu có kích thước lớn. Với lực giữ mạnh hơn phiên bản WLA-500-HDL, kết hợp công nghệ nam châm đóng/mở và cơ cấu tay đòn, thiết bị giúp giảm thời gian gá lắp, nâng cao chất lượng mối hàn và tối ưu hiệu quả sản xuất trong các ngành đóng tàu, kết cấu thép và chế tạo công nghiệp.

Câu hỏi thường gặp

WLA-800-HDL có sử dụng được với inox không?

Không. Thiết bị chỉ hoạt động trên các vật liệu có từ tính như thép carbon và thép hợp kim.

Thiết bị có cần nguồn điện hoặc khí nén không?

Không. Thiết bị hoạt động hoàn toàn bằng cơ khí.

WLA-800-HDL khác gì WLA-500-HDL?

WLA-800-HDL có lực giữ lớn hơn, phù hợp với các kết cấu thép lớn hoặc thép tấm dày cần lực căn chỉnh cao hơn, trong khi WLA-500-HDL phù hợp với các ứng dụng thông dụng hơn.

Thiết bị phù hợp với những ngành nào?

Đóng tàu, kết cấu thép, chế tạo cầu thép, bồn chứa, nhà máy cơ khí chế tạo và các ứng dụng hàn thép tấm.

Một số hình ảnh thực tế bộ dụng cụ kẹp từ Magswitch Hi-Tech bàn giao cho khách hàng

Hi-Tech đã trực tiếp cung cấp và tư vấn nhiều giải pháp Magswitch cho các doanh nghiệp trong lĩnh vực đóng tàu và kết cấu thép tại Việt Nam.

Video giới thiệu bộ dụng cụ kẹp từ Magswitch

Liên hệ Hi-Tech để được tư vấn và đặt hàng

Nếu doanh nghiệp của bạn đang gặp khó khăn trong việc căn chỉnh mép hàn của các kết cấu thép lớn trước khi hàn, đội ngũ kỹ sư của Hi-Tech sẵn sàng tư vấn lựa chọn giải pháp Magswitch phù hợp với từng quy trình sản xuất.
