Trang chủ > Sản Phẩm > MAGSWITCH WLA-500-RATCHET-V2

MAGSWITCH WLA-500-RATCHET-V2

Magswitch WLA-500-RATCHET-V2 là dụng cụ căn chỉnh mép hàn sử dụng nam châm vĩnh cửu 500 kg kết hợp cơ cấu bánh cóc, giúp cân bằng thép tấm nhanh chóng, chính xác và nâng cao chất lượng mối hàn.

Thông tin chi tiết

Magswitch WLA-500-RATCHET-V2 – Giải pháp căn chỉnh mép hàn thép tấm trước khi hàn

Lệch mép hàn – Nguyên nhân ảnh hưởng đến chất lượng và tiến độ sản xuất

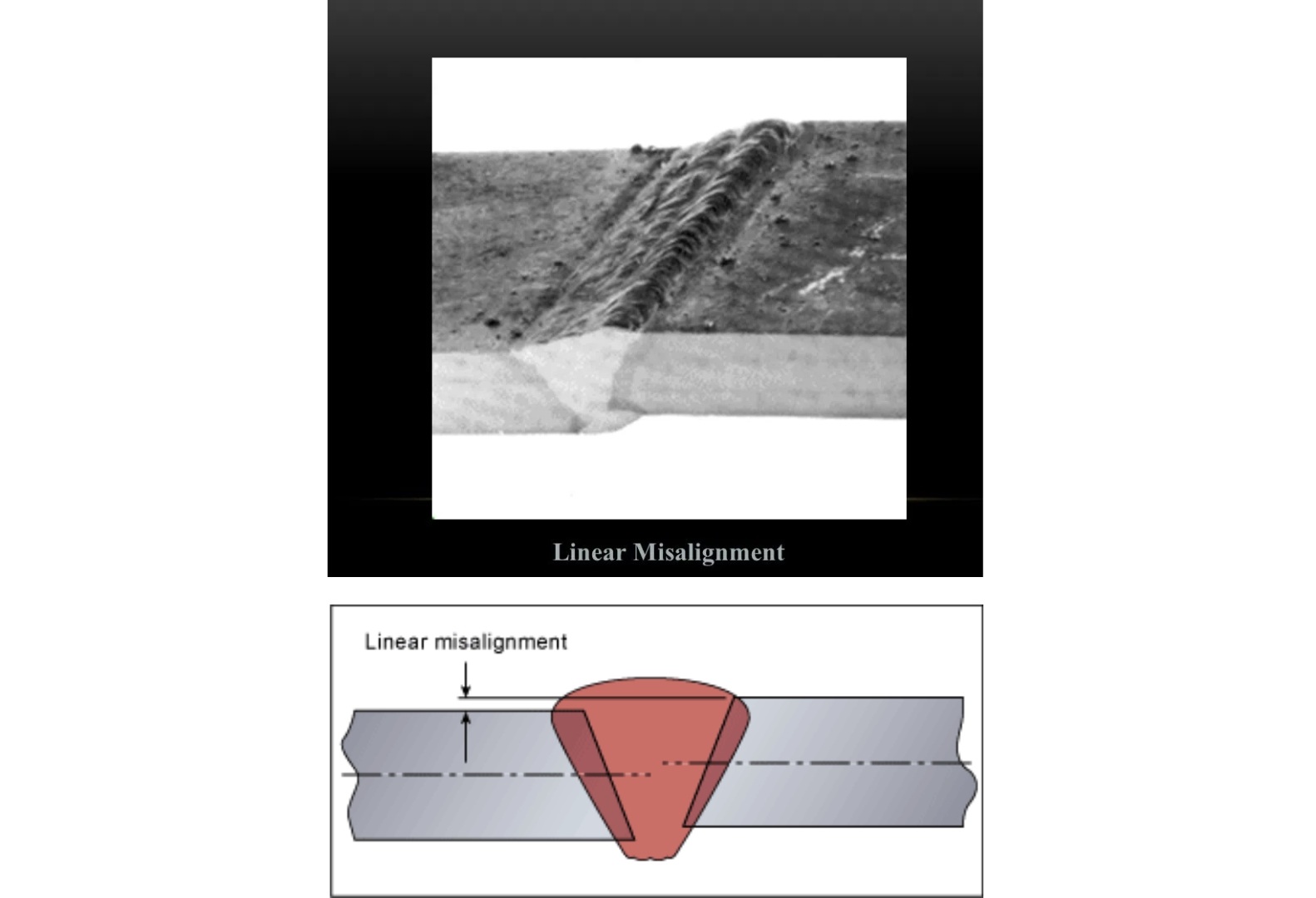

Trong quá trình chế tạo kết cấu thép, đóng tàu hoặc gia công thép tấm, hiện tượng lệch mép giữa hai tấm thép (High-Low Misalignment) thường xảy ra do sai số gia công, biến dạng vật liệu hoặc quá trình lắp ráp.

Nếu không được căn chỉnh trước khi hàn, hiện tượng này có thể gây ra nhiều vấn đề:

- Mối hàn không đồng đều, khó đảm bảo yêu cầu kỹ thuật.

- Tăng lượng vật liệu hàn để bù phần lệch.

- Gia tăng thời gian căn chỉnh trước khi hàn.

- Phải sử dụng nêm, kích hoặc hàn gá tạm.

- Khó kiểm soát chất lượng giữa các sản phẩm.

Đối với các nhà máy đóng tàu và kết cấu thép, việc căn chỉnh mép hàn nhanh và chính xác là yếu tố quan trọng giúp nâng cao năng suất và đảm bảo chất lượng sản phẩm.

Giải pháp của Magswitch

Để giải quyết vấn đề trên, Magswitch WLA-500-RATCHET-V2 được thiết kế nhằm căn chỉnh và cân bằng mép giữa hai tấm thép trước khi hàn.

Thiết bị sử dụng nam châm vĩnh cửu đóng/mở (On/Off Switchable Magnet) kết hợp với cơ cấu bánh cóc (Ratchet), giúp tạo lực ép ổn định và điều chỉnh chính xác từng bước.

Khác với tay đòn thông thường, cơ cấu Ratchet giúp người vận hành kiểm soát lực ép tốt hơn, đặc biệt khi làm việc với các tấm thép có độ dày lớn hoặc độ lệch cao.

Thiết bị được sử dụng ở công đoạn nào?

Trong quy trình chế tạo kết cấu thép hoặc đóng tàu, Magswitch WLA-500-RATCHET-V2 được sử dụng sau khi hai tấm thép đã được ghép vào vị trí và trước khi tiến hành hàn. Tại thời điểm này, nếu hai mép thép chưa nằm trên cùng một mặt phẳng, người vận hành sẽ đặt thiết bị vào vị trí cần căn chỉnh, kích hoạt nam châm để cố định và sử dụng cơ cấu Ratchet tạo lực ép nhằm đưa hai mép thép về cùng cao độ. Sau khi hai mép được căn chỉnh chính xác, quá trình hàn đính và hàn hoàn thiện sẽ được thực hiện dễ dàng hơn, giúp nâng cao chất lượng mối hàn và giảm thời gian chuẩn bị.

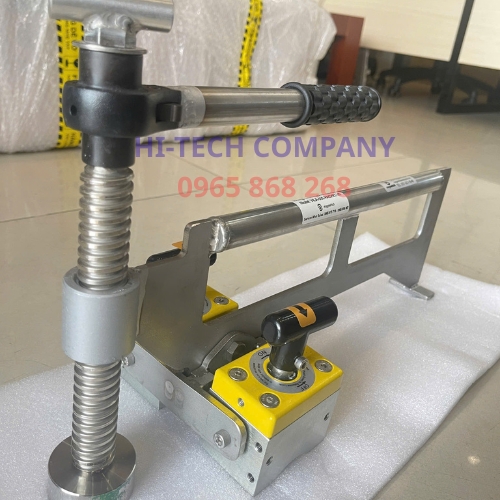

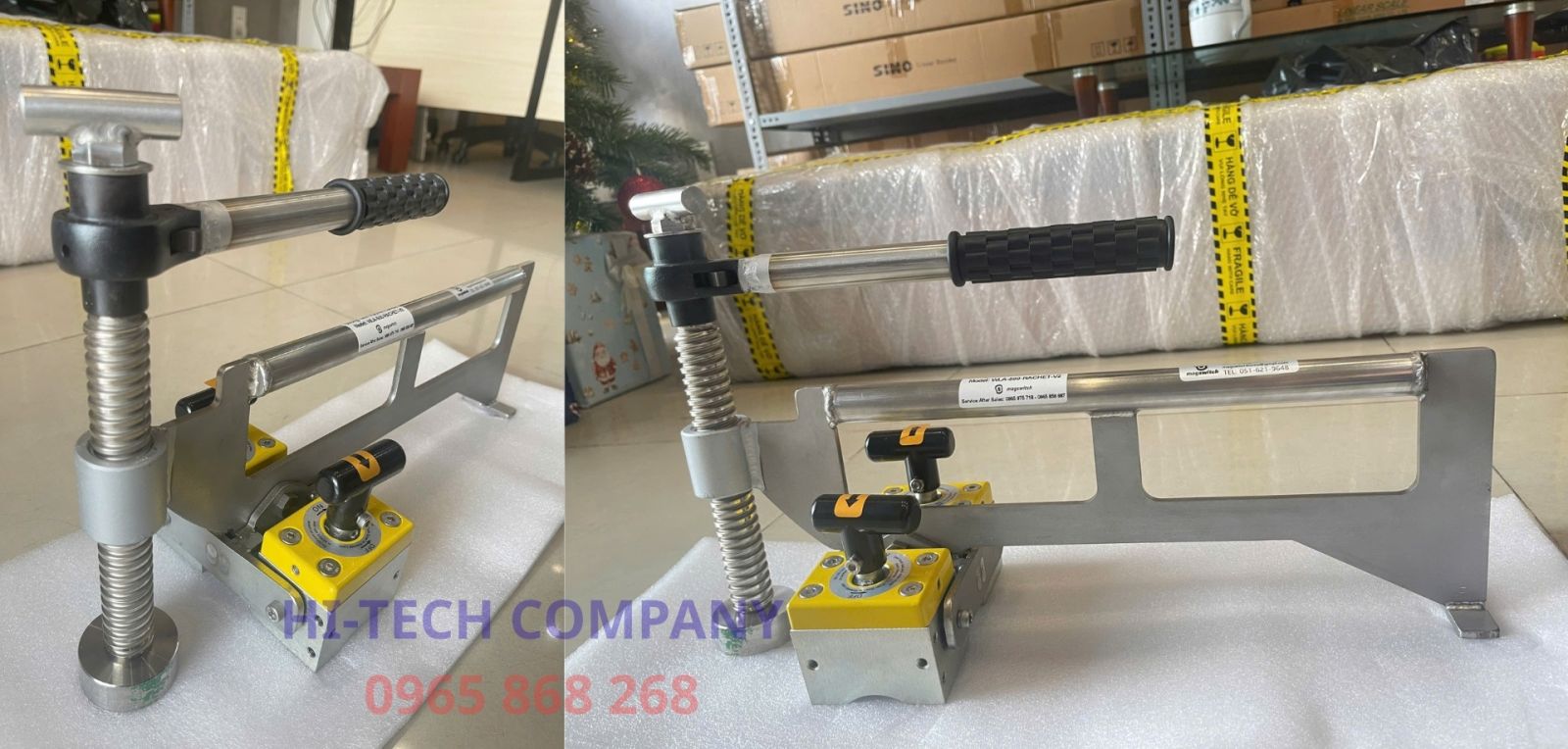

*Hình ảnh thực tế sản phẩm Magswitch WLA-500-RATCHET-V2*

Quy trình sử dụng

Bước 1: Đặt thiết bị tại vị trí cần căn chỉnh giữa hai tấm thép.

Bước 2: Xoay công tắc sang chế độ ON để kích hoạt nam châm và cố định thiết bị.

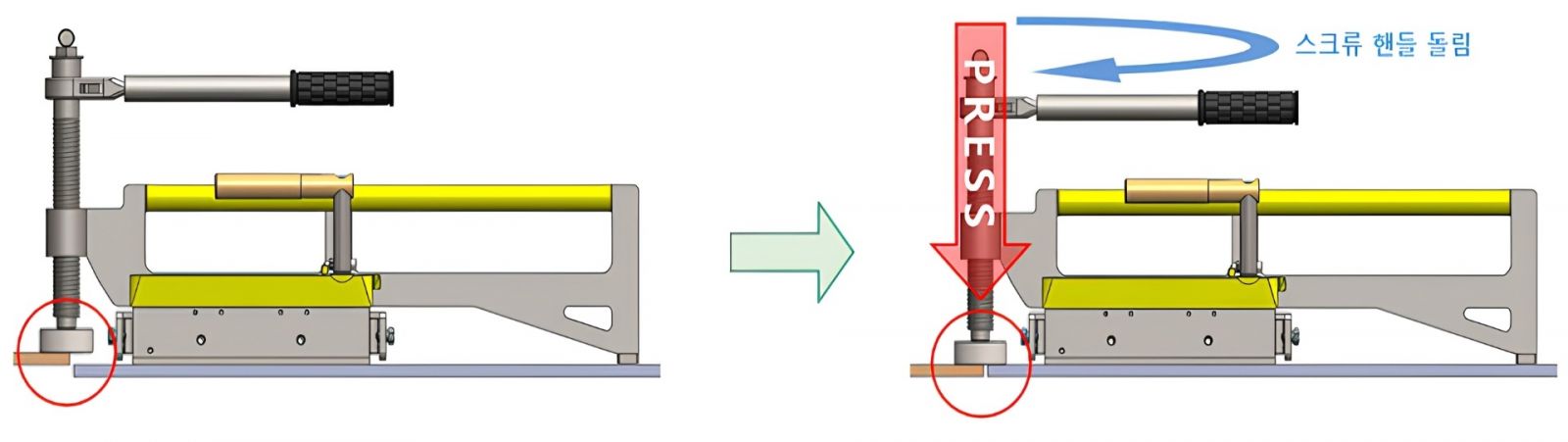

Bước 3: Vận hành cơ cấu Ratchet để tạo lực ép, đưa hai mép thép về cùng mặt phẳng.

Bước 4: Khi hai mép đã được căn chỉnh chính xác, tiến hành hàn đính và hàn hoàn thiện.

Bước 5: Xoay công tắc về chế độ OFF, tháo thiết bị và chuyển sang vị trí tiếp theo.

Thiết bị hoạt động hoàn toàn bằng cơ khí, không cần nguồn điện hoặc khí nén, phù hợp sử dụng trong nhà máy cũng như ngoài công trường.

Những giá trị doanh nghiệp nhận được

Rút ngắn thời gian căn chỉnh

Cơ cấu Ratchet giúp điều chỉnh lực ép từng bước, giảm thời gian căn chỉnh so với phương pháp sử dụng nêm hoặc kích cơ khí.

Nâng cao chất lượng mối hàn

Hai mép thép được căn chỉnh chính xác giúp mối hàn đồng đều, giảm nguy cơ lệch mép và hạn chế khuyết tật sau hàn.

Giảm chi phí nhân công

Một người vận hành có thể thực hiện công việc căn chỉnh mà không cần nhiều nhân công hỗ trợ.

Hạn chế hàn gá tạm

Thiết bị giúp giảm hoặc loại bỏ nhu cầu hàn gá, từ đó giảm thời gian cắt bỏ và làm sạch sau hàn.

Tăng năng suất sản xuất

Việc chuẩn bị trước khi hàn được rút ngắn giúp tăng hiệu quả làm việc và đảm bảo tiến độ sản xuất.

Ứng dụng

Magswitch WLA-500-RATCHET-V2 phù hợp với:

- Đóng tàu

- Gia công kết cấu thép

- Gia công thép tấm

- Chế tạo bồn chứa

- Chế tạo cầu thép

- Nhà máy cơ khí chế tạo

- Lắp dựng kết cấu thép

- Nhà máy năng lượng

Câu hỏi thường gặp

WLA-500-RATCHET-V2 có sử dụng được với inox không?

Không. Thiết bị chỉ hoạt động trên các vật liệu có từ tính như thép carbon và thép hợp kim.

Thiết bị có cần nguồn điện không?

Không. Thiết bị hoạt động hoàn toàn bằng cơ khí.

Cơ cấu Ratchet có ưu điểm gì so với tay đòn?

Ratchet cho phép điều chỉnh lực ép từng bước, giúp kiểm soát quá trình căn chỉnh tốt hơn và giảm sức thao tác của người vận hành.

Thiết bị phù hợp với những ngành nào?

Đóng tàu, kết cấu thép, chế tạo cầu thép, bồn chứa, cơ khí chế tạo và các ứng dụng hàn thép tấm.

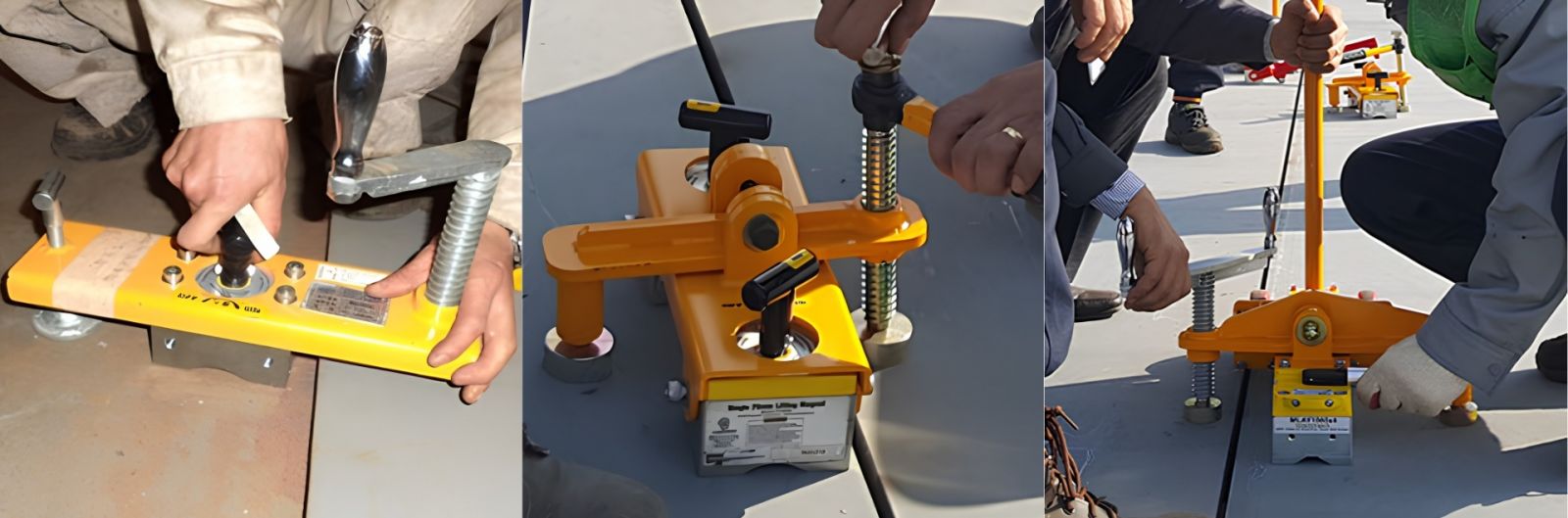

Một số hình ảnh thực tế bộ dụng cụ kẹp từ Magswitch Hi-Tech bàn giao cho khách hàng

Hi-Tech đã trực tiếp cung cấp và tư vấn nhiều giải pháp Magswitch cho khách hàng trong lĩnh vực đóng tàu và kết cấu thép tại Việt Nam.

Video giới thiệu Magswitch WLA-500-RATCHET-V2

Liên hệ Hi-Tech để được tư vấn giải pháp

Nếu doanh nghiệp của bạn đang gặp khó khăn trong việc căn chỉnh mép hàn giữa các tấm thép trước khi hàn, đội ngũ kỹ sư của Hi-Tech sẵn sàng tư vấn lựa chọn giải pháp Magswitch phù hợp với từng ứng dụng.

Chúng tôi hỗ trợ:

- Tư vấn lựa chọn model theo yêu cầu sản xuất.

- Hướng dẫn sử dụng và chuyển giao kỹ thuật.

- Hỗ trợ kỹ thuật và dịch vụ sau bán hàng.
