MAGSWITCH WLA-500-HDL

Magswitch WLA-500-HDL (MagPress) là dụng cụ căn chỉnh mép hàn bằng nam châm 500 kg, giúp cân bằng tấm thép trước khi hàn, không cần hàn tai gá, thao tác nhanh và chính xác.

Thông tin chi tiết

Magswitch WLA-500-HDL – Giải pháp căn chỉnh mép hàn thép tấm trước khi hàn

Lệch mép hàn – Vấn đề ảnh hưởng trực tiếp đến chất lượng mối hàn

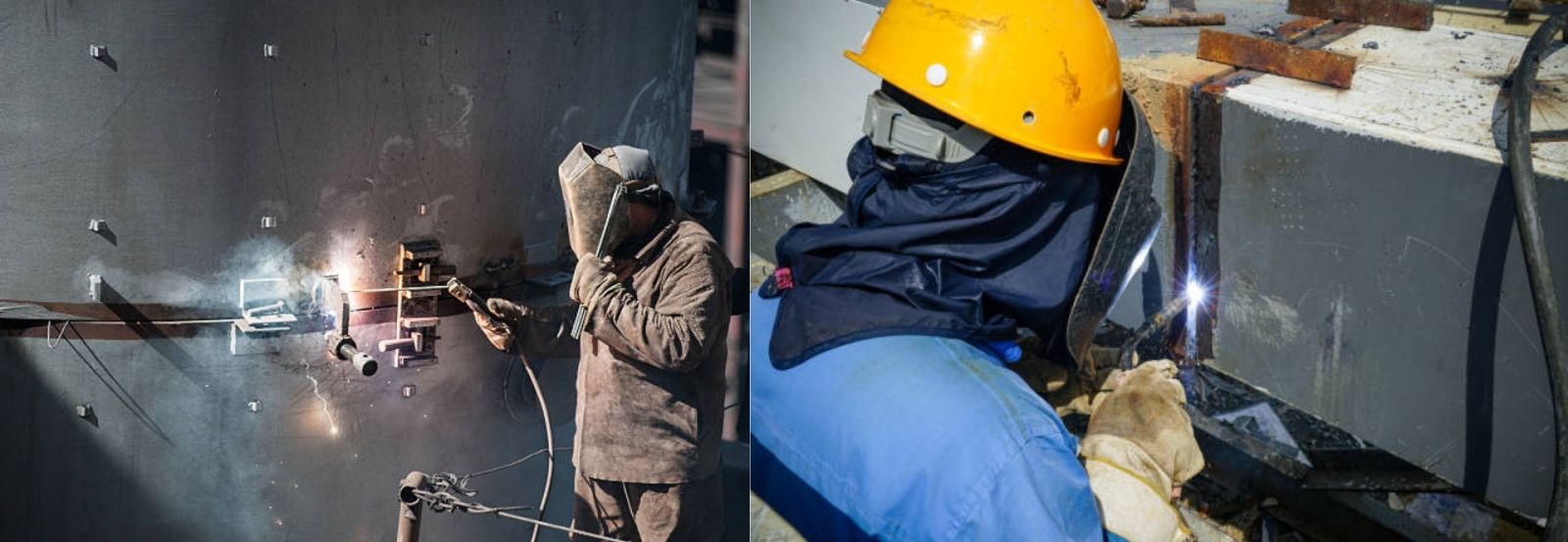

Trong quá trình chế tạo kết cấu thép, đóng tàu hoặc gia công thép tấm, hiện tượng lệch mép giữa hai tấm thép (High-Low Misalignment) là một trong những nguyên nhân phổ biến làm giảm chất lượng mối hàn.

Sai số gia công, biến dạng vật liệu hoặc quá trình lắp ráp có thể khiến hai mép thép không nằm trên cùng một mặt phẳng. Nếu hàn ngay khi chưa căn chỉnh, doanh nghiệp sẽ phải đối mặt với nhiều vấn đề như:

- Mối hàn không đồng đều, khó đạt yêu cầu kỹ thuật.

- Tăng lượng vật liệu hàn để bù phần lệch.

- Phải hàn tai gá hoặc sử dụng nêm để căn chỉnh.

- Gia tăng thời gian chuẩn bị trước khi hàn.

- Dễ phát sinh biến dạng sau hàn.

- Tăng chi phí nhân công và giảm năng suất sản xuất.

Đây là lý do nhiều doanh nghiệp đã chuyển sang sử dụng các thiết bị căn chỉnh mép hàn chuyên dụng nhằm nâng cao hiệu quả sản xuất.

Giải pháp của Magswitch

Magswitch WLA-500-HDL được thiết kế để căn chỉnh mép giữa hai tấm thép trước khi hàn, giúp đưa hai bề mặt về cùng một cao độ một cách nhanh chóng và chính xác.

Thiết bị kết hợp:

- Nam châm vĩnh cửu đóng/mở (On/Off Switchable Magnet) giúp cố định chắc chắn trên bề mặt thép.

- Tay đòn (Lever Handle) tạo lực ép để cân bằng mép hàn.

Với lực giữ lên đến 500 kgf, WLA-500-HDL đủ khả năng đáp ứng phần lớn các công việc căn chỉnh trong ngành kết cấu thép, đóng tàu, chế tạo bồn chứa và gia công thép tấm. Thiết bị giúp loại bỏ nhu cầu hàn tai gá, đồng thời rút ngắn đáng kể thời gian căn chỉnh so với phương pháp truyền thống.

Thiết bị được sử dụng ở công đoạn nào?

Trong quy trình chế tạo kết cấu thép hoặc đóng tàu, Magswitch WLA-500-HDL được sử dụng sau khi hai tấm thép được lắp vào vị trí và trước khi tiến hành hàn.

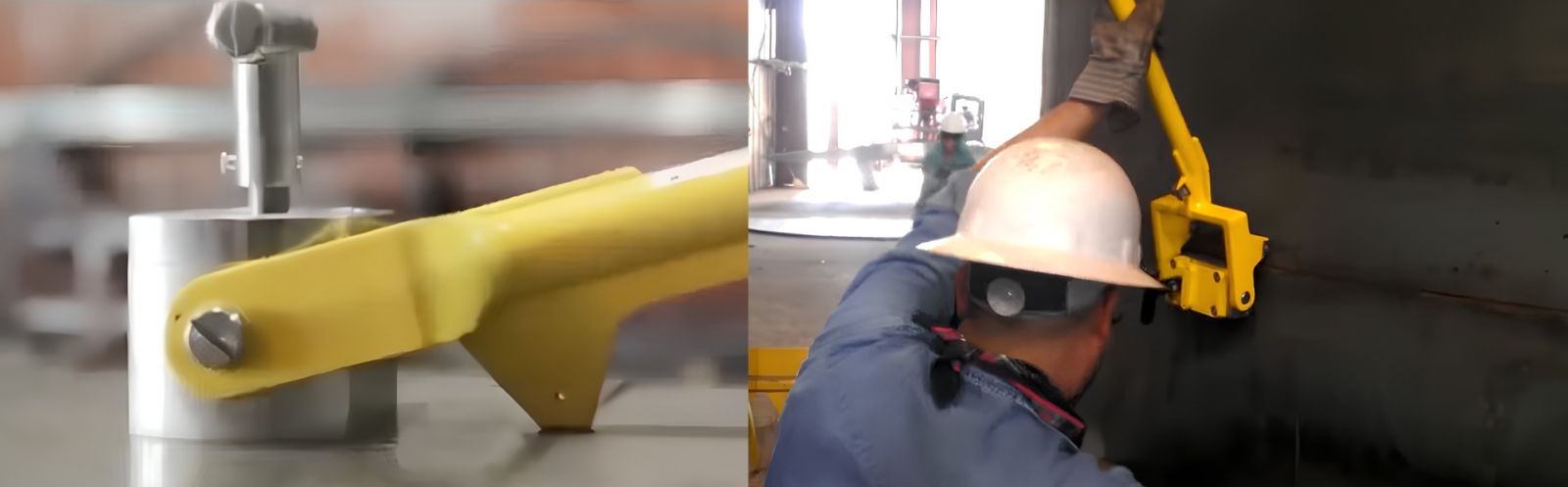

Khi phát hiện hiện tượng lệch mép, người vận hành đặt thiết bị tại vị trí cần xử lý, kích hoạt nam châm để cố định và sử dụng tay đòn tạo lực ép, đưa hai mép thép về cùng mặt phẳng.

Sau khi các chi tiết được căn chỉnh chính xác, công đoạn hàn đính và hàn hoàn thiện sẽ được thực hiện nhanh hơn, đồng thời giúp nâng cao chất lượng mối hàn.

Quy trình sử dụng

Bước 1: Đặt WLA-500-HDL tại vị trí cần căn chỉnh.

Bước 2: Xoay công tắc sang chế độ ON để kích hoạt nam châm.

Bước 3: Tác động lực lên tay đòn để đưa hai mép thép về cùng mặt phẳng.

Bước 4: Tiến hành hàn đính khi mép hàn đã được căn chỉnh.

Bước 5: Hàn hoàn thiện, sau đó xoay công tắc về chế độ OFF và chuyển thiết bị sang vị trí tiếp theo.

Thiết bị hoạt động hoàn toàn bằng cơ khí, không cần nguồn điện hoặc khí nén, giúp linh hoạt khi sử dụng trong nhà máy hoặc ngoài công trường.

Những giá trị doanh nghiệp nhận được

Rút ngắn thời gian căn chỉnh

Người vận hành có thể nhanh chóng đưa hai mép thép về cùng mặt phẳng mà không cần sử dụng nhiều dụng cụ hỗ trợ.

Nâng cao chất lượng mối hàn

Việc kiểm soát độ lệch mép trước khi hàn giúp mối hàn đồng đều hơn, giảm nguy cơ khuyết tật và hạn chế công đoạn sửa chữa.

Giảm công đoạn hàn tai gá

Thiết bị thay thế phương pháp hàn tai gá truyền thống, giúp giảm thời gian gia công và loại bỏ công đoạn cắt, mài sau hàn.

Giảm chi phí nhân công

Một người có thể thực hiện công việc căn chỉnh mà không cần nhiều người phối hợp giữ hoặc ép chi tiết.

Tăng năng suất sản xuất

Thời gian chuẩn bị trước khi hàn được rút ngắn, góp phần nâng cao hiệu quả của toàn bộ dây chuyền.

Ứng dụng

Magswitch WLA-500-HDL được sử dụng rộng rãi trong:

- Đóng tàu

- Chế tạo kết cấu thép

- Gia công thép tấm

- Chế tạo bồn chứa

- Nhà máy LNG

- Chế tạo Hatch Cover

- Deck House

- Cầu thép

- Nhà máy cơ khí chế tạo

- Lắp dựng kết cấu thép

Đặc biệt hiệu quả khi căn chỉnh các tấm thép trước công đoạn hàn giáp mối.

So sánh với phương pháp truyền thống

Phương pháp truyền thống	Magswitch WLA-500-HDL
Hàn tai gá	Không cần
Dùng nêm hoặc kích	Không cần
Phải cắt tai gá	Không
Phải mài sau hàn	Không
Nhiều nhân công	Một người có thể thao tác
Thời gian căn chỉnh lâu	Căn chỉnh nhanh
Độ chính xác phụ thuộc tay nghề	Chính xác và ổn định

Kết luận

Magswitch WLA-500-HDL (MagPress) là giải pháp chuyên dụng giúp căn chỉnh mép hàn, cân bằng cao độ giữa các tấm thép và ép dầm thép bằng công nghệ nam châm vĩnh cửu kết hợp cơ cấu đòn bẩy. Thiết bị không cần điện, không cần khí nén, thao tác nhanh và có thể tái sử dụng nhiều lần, giúp giảm thời gian gá lắp, nâng cao chất lượng mối hàn và tối ưu chi phí sản xuất.

Câu hỏi thường gặp

WLA-500-HDL có sử dụng được với inox không?

Không. Thiết bị chỉ hoạt động với các vật liệu có từ tính như thép carbon và thép hợp kim.

Có cần nguồn điện hoặc khí nén không?

Không. Thiết bị hoạt động hoàn toàn bằng cơ cấu nam châm và tay đòn cơ khí.

WLA-500-HDL phù hợp với những ứng dụng nào?

Thiết bị phù hợp với hầu hết các công việc căn chỉnh mép hàn trong ngành kết cấu thép, đóng tàu, chế tạo bồn chứa và gia công thép tấm.

WLA-500-HDL khác gì WLA-800-HDL?

WLA-500-HDL là lựa chọn tối ưu cho các ứng dụng thông dụng với lực giữ 500 kgf, trong khi WLA-800-HDL phù hợp hơn với các kết cấu lớn hoặc thép dày cần lực căn chỉnh cao hơn.

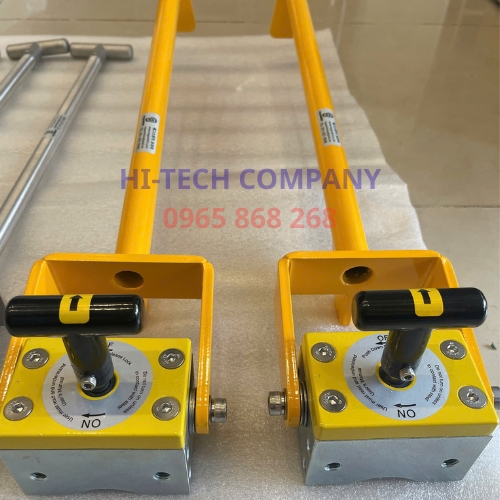

Một số hình ảnh thực tế bộ dụng cụ kẹp từ Magswitch Hi-Tech bàn giao cho khách hàng

Hi-Tech đã trực tiếp cung cấp và tư vấn nhiều giải pháp Magswitch cho các doanh nghiệp trong lĩnh vực đóng tàu và kết cấu thép tại Việt Nam.

Video giới thiệu bộ dụng cụ kẹp từ Magswitch

Liên hệ Hi-Tech để được tư vấn và đặt hàng

Nếu doanh nghiệp của bạn đang cần giải pháp căn chỉnh mép hàn nhanh, chính xác và có thể tái sử dụng nhiều lần, đội ngũ kỹ sư của Hi-Tech sẵn sàng tư vấn lựa chọn model Magswitch phù hợp với quy trình sản xuất của bạn.
