MAGSWITCH STP-500-BITE

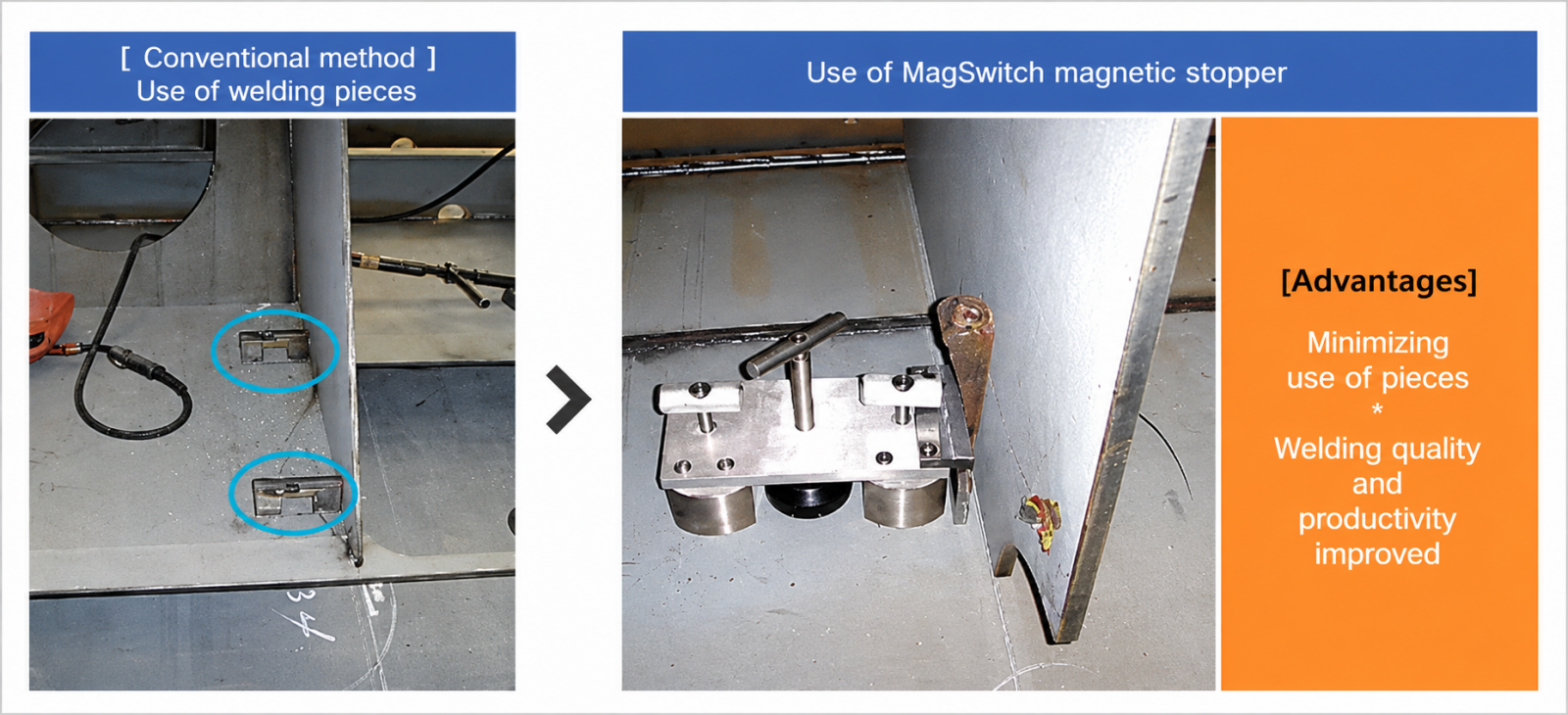

Định vị chi tiết bằng phương pháp truyền thống – Chậm, tốn nhân công và khó đảm bảo độ chính xác

Trong quá trình hàn và lắp ráp kết cấu thép, người vận hành thường phải định vị hoặc chặn các chi tiết thép trước khi hàn nhằm đảm bảo đúng kích thước và vị trí lắp ráp.

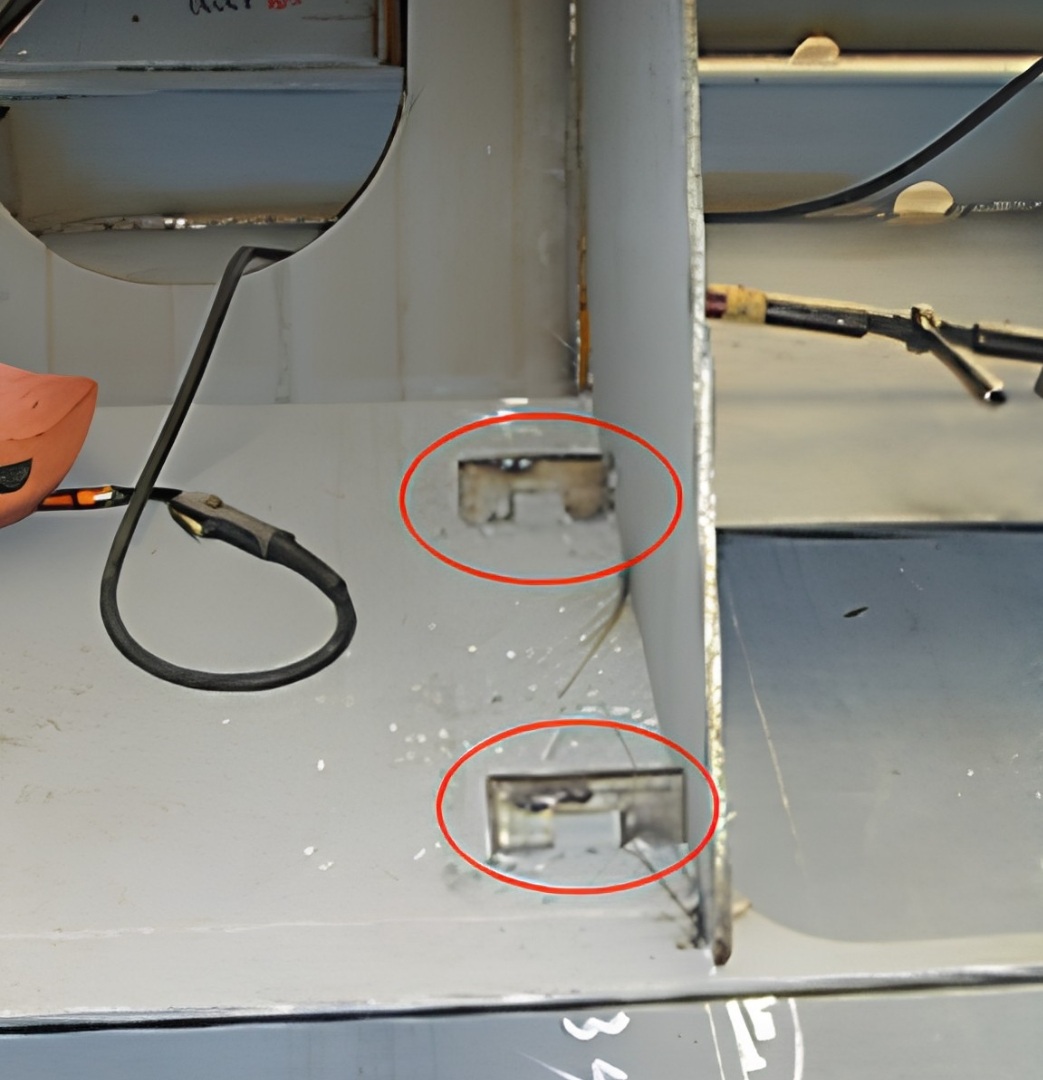

Với phương pháp truyền thống, việc định vị thường được thực hiện bằng cách hàn cữ chặn tạm, sử dụng kẹp cơ khí hoặc gá thủ công. Những phương pháp này tuy phổ biến nhưng lại làm tăng đáng kể thời gian chuẩn bị và phát sinh nhiều công đoạn sau hàn.

Một số khó khăn thường gặp gồm:

- Tốn thời gian chế tạo và lắp đặt cữ chặn.

- Phải hàn và cắt bỏ cữ sau khi hoàn thành.

- Khó thay đổi vị trí khi cần điều chỉnh.

- Mất nhiều thời gian khi sản xuất hàng loạt.

- Giảm năng suất và tăng chi phí nhân công.

Đối với các nhà máy gia công kết cấu thép, đóng tàu và chế tạo cơ khí, việc rút ngắn thời gian định vị trước khi hàn là một trong những yếu tố giúp nâng cao hiệu quả sản xuất.

Giải pháp của Magswitch

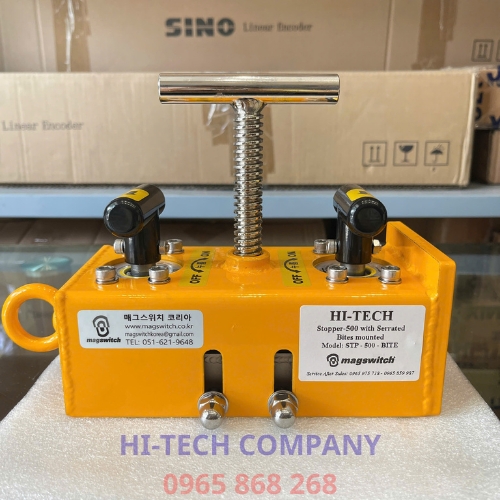

Magswitch STP-500-BITE được thiết kế nhằm định vị, chặn và cố định nhanh các chi tiết thép trong quá trình hàn hoặc lắp ráp.

Thiết bị sử dụng nam châm vĩnh cửu đóng/mở (On/Off Switchable Magnet) giúp bám chắc vào bề mặt thép chỉ bằng một thao tác xoay công tắc.

Phiên bản BITE còn được trang bị ngàm chống trượt, giúp tăng khả năng giữ theo phương ngang, hạn chế hiện tượng dịch chuyển của cữ chặn khi chi tiết chịu lực hoặc rung động trong quá trình thao tác.

Nhờ đó, người vận hành có thể nhanh chóng tạo một điểm chặn cố định mà không cần hàn gá hay sử dụng các loại cữ cơ khí truyền thống.

Thiết bị được sử dụng ở công đoạn nào?

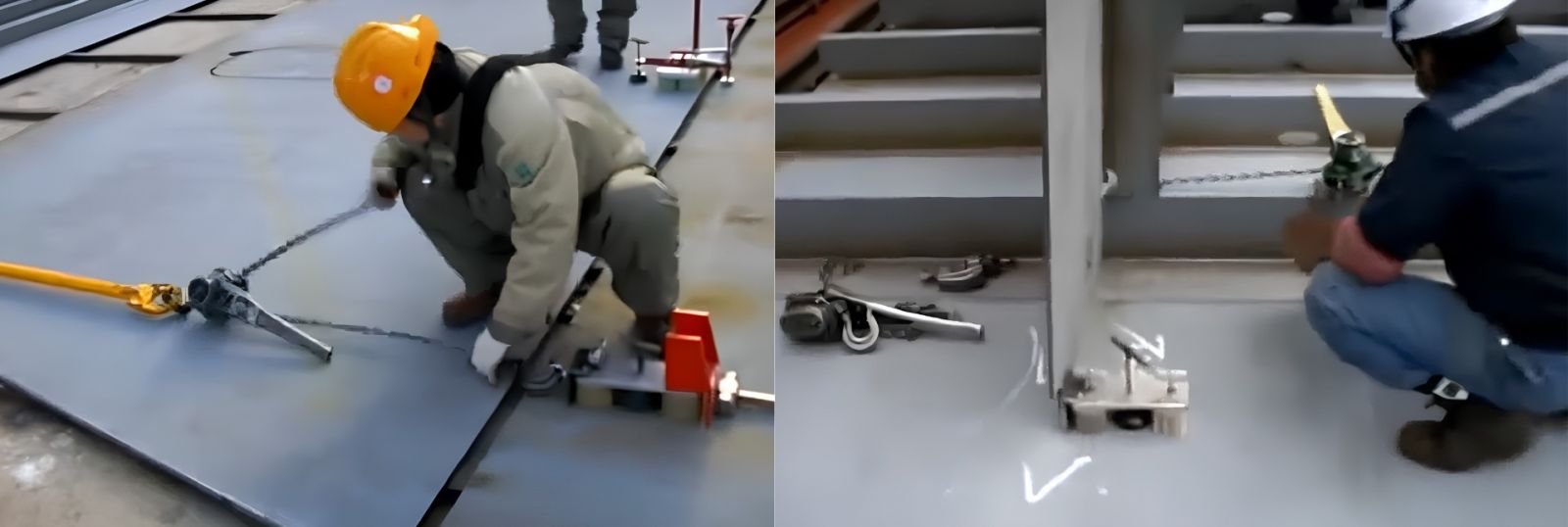

Trong quy trình gia công kết cấu thép hoặc chế tạo cơ khí, Magswitch STP-500-BITE được sử dụng ở giai đoạn định vị và lắp ráp chi tiết trước khi hàn hoặc gia công tiếp theo. Người vận hành chỉ cần đặt STP-500-BITE vào vị trí mong muốn, kích hoạt nam châm để cố định thiết bị, sau đó đưa chi tiết thép tỳ vào mặt chặn. Việc định vị được thực hiện nhanh chóng và có thể thay đổi vị trí nhiều lần mà không làm ảnh hưởng đến bề mặt vật liệu.

Quy trình sử dụng

Bước 1: Đặt STP-500-BITE tại vị trí cần làm cữ chặn.

Bước 2: Xoay công tắc sang chế độ ON để kích hoạt nam châm.

Bước 3: Đưa chi tiết thép tiếp xúc với mặt chặn để định vị.

Bước 4: Tiến hành hàn, lắp ráp hoặc gia công theo yêu cầu.

Bước 5: Sau khi hoàn thành, xoay công tắc về chế độ OFF và di chuyển thiết bị sang vị trí khác.

Thiết bị không cần nguồn điện hoặc khí nén, giúp thao tác nhanh và linh hoạt trong nhiều môi trường làm việc.

Những giá trị doanh nghiệp nhận được

Rút ngắn thời gian định vị

Không cần chế tạo hoặc hàn cữ chặn tạm, giúp giảm đáng kể thời gian chuẩn bị trước khi hàn.

Tăng độ chính xác khi lắp ráp

Thiết bị giúp cố định vị trí chi tiết ổn định, đảm bảo kích thước lắp ráp đồng đều giữa các sản phẩm.

Tiết kiệm chi phí nhân công

Một người vận hành có thể nhanh chóng thay đổi vị trí cữ chặn mà không cần nhiều công nhân hỗ trợ.

Giảm công đoạn sau hàn

Không cần cắt bỏ và mài cữ chặn như phương pháp hàn gá truyền thống.

Tăng năng suất sản xuất

Đặc biệt hiệu quả đối với các dây chuyền sản xuất có nhiều công đoạn định vị lặp đi lặp lại.

Ứng dụng

Magswitch STP-500-BITE phù hợp cho nhiều lĩnh vực như:

- Đóng tàu

- Gia công kết cấu thép

- Gia công thép tấm

- Chế tạo bồn chứa

- Lắp ráp kết cấu thép

- Nhà máy cơ khí chế tạo

- Chế tạo dầm thép và khung thép

Thiết bị được sử dụng để làm cữ chặn, định vị chi tiết, giữ phôi hoặc hỗ trợ lắp ráp trong các công đoạn hàn và gia công

Thông số kỹ thuật

Thông số	Giá trị
Model	STP-500-BITE
Lực giữ nam châm	480 kg
Trọng lượng	5,0 kg
Kích thước	219 × 94 × 51 mm
Công nghệ	Nam châm vĩnh cửu đóng/mở
Đặc điểm	Ngàm BITE chống trượt

Kết luận

Magswitch STP-500-BITE là bộ chặn từ tính chuyên dụng dành cho các ứng dụng hàn và lắp ráp kết cấu thép. Với lực giữ 480 kg, công nghệ nam châm đóng/mở và ngàm BITE chống trượt, thiết bị giúp định vị phôi nhanh chóng, ổn định và an toàn, đồng thời loại bỏ nhu cầu hàn cữ chặn tạm, góp phần giảm chi phí và nâng cao hiệu quả sản xuất.

Câu hỏi thường gặp

STP-500-BITE có sử dụng được với inox không?

Không. Thiết bị chỉ hoạt động với các vật liệu có từ tính như thép carbon và thép hợp kim.

Có cần nguồn điện hoặc khí nén không?

Không. Thiết bị hoạt động hoàn toàn bằng cơ cấu nam châm đóng/mở.

Khi nào nên sử dụng STP-500-BITE?

Khi cần định vị hoặc chặn các chi tiết thép trong quá trình hàn, lắp ráp hoặc gia công mà không muốn hàn cữ chặn tạm.

Phiên bản BITE có ưu điểm gì?

Ngàm BITE giúp tăng khả năng chống trượt theo phương ngang, giữ cữ chặn ổn định hơn khi chi tiết chịu lực hoặc rung động trong quá trình thao tác.

Một số hình ảnh thực tế bộ dụng cụ kẹp từ Magswitch Hi-Tech bàn giao cho khách hàng

Hi-Tech đã trực tiếp cung cấp và tư vấn nhiều giải pháp Magswitch cho các doanh nghiệp trong lĩnh vực đóng tàu và kết cấu thép tại Việt Nam.
