KHUÔN CÁN REN MÁY CÁN REN YIEH CHEN
Thông tin chi tiết

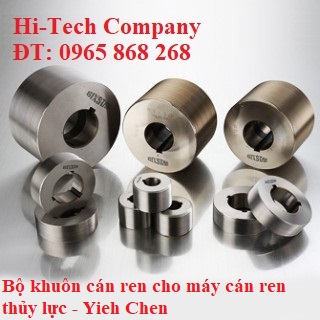

BỘ KHUÔN CÁN REN THỦY LỰC
KHUÔN CÁN REN SỬ DỤNG CHO MÁY CÁN REN - YIEH CHEN MACHINERY CO.,LTD
Các bước lựa chọn và đặt hàng bộ khuôn cán ren, lô cán ren, quả cán ren, bánh cán ren cho máy cán ren Yieh Chen:
- Cung cấp model máy cán ren và kích thước khuôn cán ren, lô cán ren bao gồm: OD (đường kính ngoài lô cán, ID (đường kính lỗ trong lô cán), P (bước cán ren).
- Cung cấp biên dạng ren, kiểu ren cán bao gồm: Chiều dài cán ren, biên dạng ren, bước ren hệ Metric, bước ren hệ Inch, đường kính danh nghĩa ren cán, vật liệu cán ren, độ cứng vận liệu cán ren.
- Cán ren cạn hay cán ren suốt.
D：Đường kính ngoài khuôn cán ren
T：Chiều rộng khuôn cán ren
d：Đường kính lỗ khuôn cán ren
F：Chiều rộng rãnh ren khuôn cán
E：Chiều sâu rãnh then
Máy cán ren thủy lực Yieh Chen thường sử dụng các loại Lô cán ren, quả cán ren, bánh cán ren, khuôn cán ren, lô lăn ren, lô cán ren infeed, lô cán ren thrufeed như sau:
Bộ khuôn cán ren Yieh Chen tiêu chuẩn:
-Ren tam giác góc đỉnh ren 60°V, Bước ren hệ Mét từ 0.5 - 5.0mm.
-Ren tam giá góc đình ren 55°V, Bước ren hệ Anh từ 40TPI - 5TPI.
-Ren vuông 90°, Bước ren hệ Anh từ 40TPI - 18TPI.
-Ren song song.
-Kiểu ren đơn.
Bộ khuôn cán ren Yieh Chen (đặc biệt) sản xuất theo đơn đặt hàng:
- Khuôn cán ren cho các loại ren đơn theo yêu cầu
- Khuôn cán ren góc ren 60°V, bước ren theo yêu cầu.
- Khuôn cán ren góc ren 55°V, bước ren theo yêu cầu.
- Khuôn cán ren vuông 90°, bước ren theo yêu cầu.
- Khuôn cán ren trục vít, khuôn cán ren tiêu chuẩn ACME, JIS…
- Khuôn cán ren cho các loại vật liệu thép carbon, thép không gỉ, thép hợp kim…
Thông số kỹ thuật khuôn cán ren máy cán ren thủy lực và bảng tra lựa chọn khuôn cán
|
Bộ Khuôn Cán Ren Sử Dụng Cho Máy Cán Ren Thủy Lực Yieh Chen |
|||||
|
Model |
Đường kính ngoài khuôn cán ren (OD Max mm) |
Đường kính lỗ khuôn cán ren (ID mm) |
Chiều rộng khuôn cán ren (mm) |
Bước ren (P mm) |
Đường kính cán ren |
|
YC-310 |
100 |
50.5 |
30 - 40 |
0.4 - 2.0P |
2-16mm |
|
YC-420 |
150 |
54 |
100 |
0.75 - 4.0P |
6-35mm |
|
YC-530 |
180 |
54 |
150 |
0.75 - 6.0P |
6-60mm |
|
YC-530P |
200 |
70 |
150 |
0.75 - 8.0P |
6-80mm |
|
YC-750P |
200 |
70 |
150 |
0.75 - 10P |
25-100mm |
|
YC-860P |
240 |
80 |
220 |
2.0 - 12P |
25-120mm |
|
YC-970P |
300 |
100 |
260 |
3.0 - 16P |
25-150mm |
|
YC-30A |
80 |
25.4 |
20/30/40 |
0.5 – 2.5P/40 - 11 TPI |
8-30mm/ 5/16"÷ 1-1/8" |
|
YC-60A |
140 |
40 |
50 |
0.75 – 3.0P/40 - 8 TPI |
15-60mm/ 5/8"÷ 2-1/4" |
|
YC-60AP |
140 |
40 |
50 |
0.75 – 6.0P/40 - 8 TPI |
15-75mm/ 5/8"÷ 2-1/4" |
|
YC-120A |
140 |
40 |
50 |
0.75 – 3.0P/40 - 8 TPI |
30-120mm/ 5/8"÷ 2-1/4" |
Hi-Tech chuyên cung cấp các giải pháp gia công ren, khuôn cán ren, lô cán ren, bánh cán ren, quả cán ren, lô lăn ren, khuôn cán ren infeed, khuôn cán ren throfeed, lô cán ren infeed, lô cán ren cạn, lô cán ren suốt, lô cán ren thrufeed. Mọi yêu cầu đặt hàng về bánh cán ren, quả cán ren, lô cán ren, khuôn cán ren. Quý Khách Hàng vui lòng liên hệ với chúng tôi theo thông tin như sau:
Công Ty TNHH Giải Pháp Và Thiết Bị Hi-Tech
Phòng 11-07B Lê Thành Twin Towers, 198A Mã Lò, KP6, P.Bình Trị Đông A, Q.Bình Tân, TP.HCM
ĐT: 0965 868 268 Email: hitech@thietbihitech.com.vn / hitechsolutions.hcm@gmail.com
