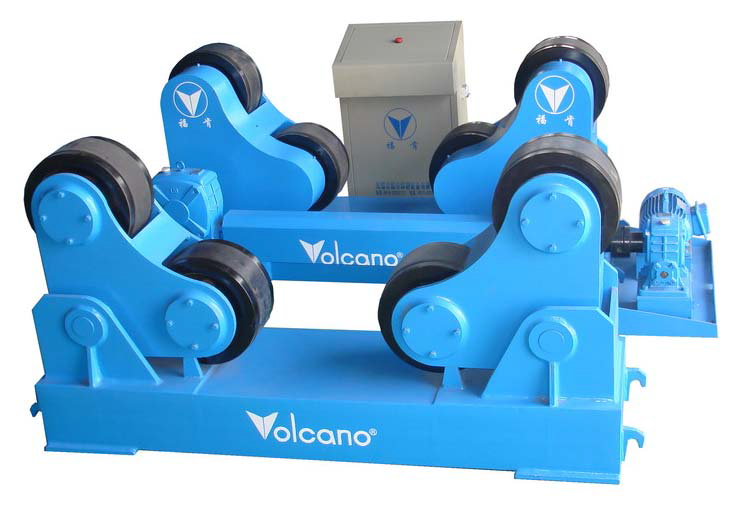

GỐI ĐỠ HÀN BỒN
Thông tin chi tiết
Gối đỡ hàn bồn, Đồ gá hàn bồn, Thiết bị gá hàn bồn
Đồ gá hàn bồn hay còn gọi là Gối đỡ hàn bồn, Thiết bị gá hàn bồn, Đồ gá con lăn hàn bồn.
Gối đỡ hàn bồn là thiết bị được sử dụng để đỡ các bồn, đỡ ống thép và tạo ra chuyển động xoay tròn quanh mỏ hàn của máy hàn cột, máy hàn bồn. Gối đỡ hàn bồn được dùng nhiều trong các nhà máy sản xuất bồn áp lực, các công ty gia công ống, công trình xây lắp cơ khí, nhà máy đóng tàu, các công ty xây lắp dầu khí, nhà thép tiền chế...
Thông số đồ gá hàn bồn, gối đỡ hàn bồn, thiết bị gá hàn bồn, đồ gá con lăn hàn bồn
|
Model |
ZG-5 |
ZG-10 |
ZG-20 |
ZG-30 |
ZG-40 |
ZG-60 |
ZG-80 |
ZG-100 |
ZG-150 |
ZG-200 |
||
|
Tải trọng gối đỡ bồn |
5 |
10 |
20 |
30 |
40 |
60 |
80 |
100 |
150 |
200 |
||
|
Phạm vị đỡ bồn |
D3(mm) |
250 |
320 |
450 |
450 |
600 |
750 |
850 |
1000 |
1200 |
1500 |
|
|
D4(mm) |
756 |
908 |
1224 |
1224 |
1338 |
1576 |
1784 |
2005 |
2405 |
2855 |
||
|
D5(mm) |
2300 |
2800 |
3500 |
3500 |
4200 |
4800 |
5000 |
5500 |
6500 |
8000 |
||
|
Đường kính con lăn |
D1(mm) |
250 |
300 |
350 |
350 |
400 |
450 |
500 |
500 |
- |
- |
|
|
W1(mm) |
100 |
120 |
120 |
120 |
120 |
120 |
120 |
120 |
- |
- |
||
|
Đường kính gối đỡ |
D2(mm) |
240 |
290 |
340 |
340 |
390 |
440 |
490 |
490 |
550 |
550 |
|
|
W2(mm) |
15 |
25 |
30 |
30 |
40 |
50 |
60 |
70 |
280 |
260 |
||
|
Tốc độ dịch chuyển (m/h) |
6-60 |
|||||||||||
|
Điều khiển tốc độ |
Stepless electro-magnetic speed control or VFD speed control |
|||||||||||
|
Công suất động cơ gối đỡ (Kw) |
0.75 |
1.1 |
1.5 |
2.2 |
3 |
4 |
4 |
5.5 |
5.5 |
7.5 |
||
|
Dimensions |
Power rotator |
L4(mm) |
1520 |
1800 |
2180 |
2180 |
2500 |
2780 |
3040 |
3450 |
3950 |
4310 |
|
W4(mm) |
800 |
830 |
956 |
956 |
1145 |
1237 |
1165 |
1405 |
1710 |
1810 |
||
|
Idler rotator |
L3(mm) |
1350 |
157 |
1910 |
1910 |
2170 |
2400 |
2670 |
2930 |
3480 |
3840 |
|
|
W3(mm) |
420 |
420 |
486 |
486 |
530 |
590 |
620 |
730 |
900 |
930 |
||
|
H(mm) |
648 |
800 |
933 |
933 |
1030 |
1135 |
1198 |
1320 |
1550 |
1700 |
||
Công ty Hi-Tech chuyên cung cấp và lắp đặt các loại đồ gá hàn bồn, máy hàn bồn tự động.
Mọi thông tin yêu cầu báo giá gối đỡ hàn bồn, đồ gán hàn bồn, thiết bị gá hàn bồn, máy hàn bồn, máy hàn cột, máy hàn bồn tự động. Quý khách hàng vui lòng liên hệ với chúng tôi.
ĐT: 0965 868 268 & Email: hitech@thietbihitech.com.vn
