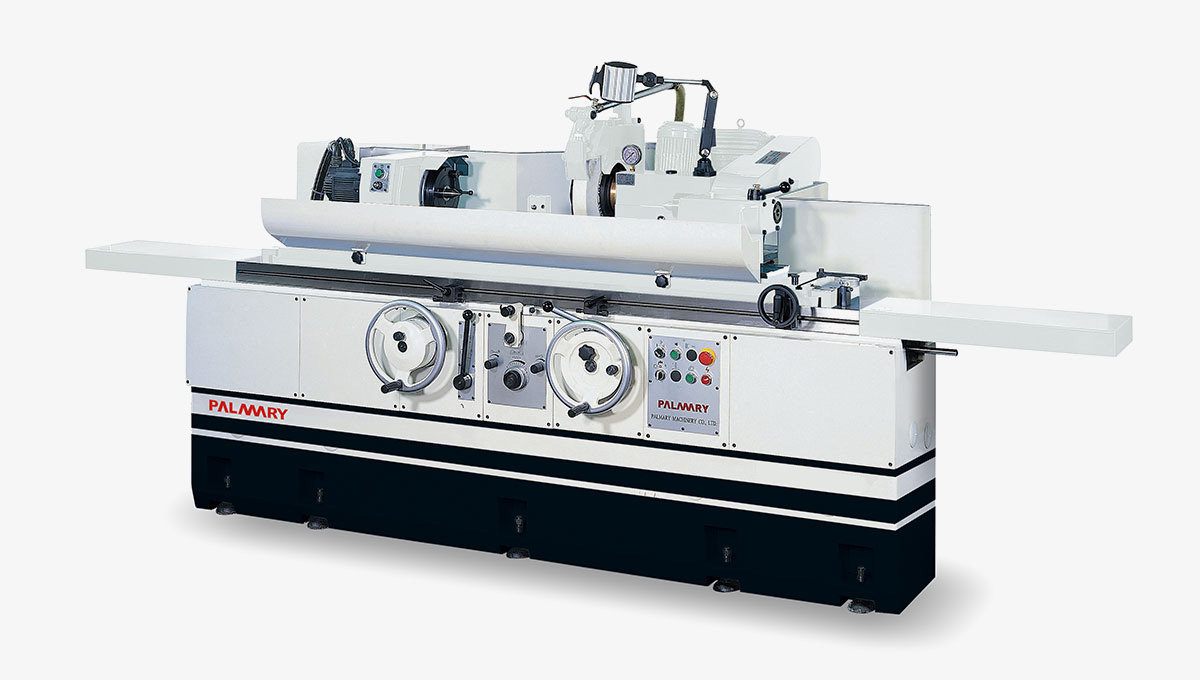

MÁY MÀI TRÒN NGOÀI PALMARY GU42x100S

Thông tin chi tiết

MÁY MÀI TRÒN VẠN NĂNG GU42x100S tên tiếng Anh là UNIVERSAL CYLINDRICAL GRINDING MACHINE, nó thuộc dòng máy PALMARY CYLINDRICAL GRINDING MACHINE và được được sản xuất bởi hãng Palmary Machinery Co., Ltd - Đài Loan.

Palmary là thương hiệu máy mài nổi tiếng tại Đài Loan và trên thế giới bởi chất lượng gia công chính xác cao, hoạt động ổn định, giá máy cạnh tranh,...vv. Sản phẩm do hãng Palmary sản xuất bao gồm:

- Máy mài tròn ngoài vạn năng.

- Máy mài tròn NC / CNC.

- Máy mài vô tâm Palmary từ dòng vạn năng đến NC và cả CNC.

- Máy mài lỗ NC/CNC.

- Máy mài phẳng Palmary.

- Máy mài trục cán hạng nặng.

- Máy mài trục cam Palmary.

- Máy mài đứng CNC Palmary.

Máy mài tròn trong tròn ngoài hay còn gọi là máy mài tròn vạn năng, đây là máy mài tròn được kết hợp đầu mài lỗ hay còn gọi là mài tròn trong trên máy do đó máy mài có thể thực hiện được hai chức năng mài trên một máy bao gồm:

- Mài tròn ngoài, sử dụng chức năng này để mài các trục cơ khí, các trục gá, các trục chuyển động như trục cán con lăn, trục cán thép, trục cán mía đường, lô cán, lô nghiền xi măng,...vv.

- Mài tròn trong hay mài lỗ, sử dụng chức năng này để mài các lỗ trục, lỗ chi tiết cơ khí, lỗ khuôn, lỗ piston,...vv.

Máy mài tròn có thể gia công chính xác các bề mặt hình trụ, hình côn bên ngoài hoặc bên trong của chi tiết đạt được độ bóng bề mặt cao.

Có nhiều loại máy mài tròn, tùy theo yêu cầu kỹ thuật và chi phí đầu tư để lựa chọn máy cho phù hợp với nhu cầu sản xuất.

Các loại máy mài tròn thường gặp gồm có: Máy mài tròn ngoài vạn năng (mài tròn trong, mài tròn ngoài), máy mài tròn trục (mài trục cán con lăn), máy mài trục cán thép hạng nặng, máy mài tròn mài trục cao su...

Chuyển động chính của máy mài tròn ngoài bao gồm: chuyển động quay tròn của đầu trục chính máy mài, chuyển động ăn dao hay chuyển động bàn máy, chuyển động của đá mài hay còn là chuyển động cắt.

Máy mài tròn trong tròn ngoài, máy mài tròn ngoài vạn năng, máy mài tròn vạn năng, máy mài trục cơ, máy mài trục cán, máy mài tròn Palmary.

Máy mài tròn vạn năng GU42x100S là máy mài trục trơn, trục bậc chính xác.

Thông số kỹ thuật máy mài tròn ngoài GU42x100S

Máy mài tròn ngoài Palmary

Model GU42x100S

Capacity



Distance between centers

1000 mm

Swivel over table

Ø420 mm

Max. load of centers

150 kg

Max. external grinding diameter

Ø400 mm

Wheel head



Swivel angle

±30°

Manual distance

160 mm

Auto. rapid advance

40 mm

Sliding seat supplementary displacement

95 (total 295) mm

Min. setting unit (micro-adjust)

0.001 mm

One turn of handwheel (graduation)

2 (0.005) mm

Grinding wheel



O.D. x width x I.D.

Ø405 x 50 x Ø127 mm

Speed (belt type)

1783 r.p.m. (50 Hz) / 1940 r.p.m. (60 Hz)

Work spindle head



Swivel angle

120° (+90°, -30°)

Center taper

MT. 4

Spindle speed (variable)

10~300 r.p.m.

Max. load of spindle (tool holder includer)

35 kg (max. length : 150 mm)

Tailstock



Taper center

MT. 4

Stroke

25 mm

Table



Swivel angle

-3° ~ +8°

Traverse speed

50 / 5400 mm/min

Auto. reciprocate min. stroke

8 mm

Feed of one turn of handwheel (2-step)

20 mm (2mm)

Motor



Wheel spindle

3.7 kW (4 P)

Workhead spindle

2.0 kW

Hydraulic pump

0.37 kW (4 P)

Wheel spindle lubrication pump

0.18 kW (4 P)

Coolant pump

0.18 kW (2 P)

Internal grinding spindle (opt.)

0.75 kW (2 P)

Tank



Wheel spindle lubricant tank

9 L

Hydraulic tank

63 L

Coolant tank

110 L

Machine weight

3400 kg

Máy mài tròn ngoài vạn năng GU42x150S có đặc tính tính kỹ thuật là đường kính mài lớn nhất 420mm, chiều dài trục mài lớn nhất 1000mm. Máy mài tròn ngoài vạn năng có đặc điểm chính là dòng máy thuộc series GU42 đây là dòng sản sản phẩm mới được nâng cấp động cơ trục chính thành động cơ servo, GU42 cũng là series máy mài có chi phí đầu tư thấp nhưng hiệu suất và hiệu năng mang lại rất cao. Series GU42 cũng bao gồm các dòng máy như  GU42x100S, GU42x150S và máy luôn được nâng cao cải tiến kỹ thuật để mang lại sự tin tưởng của khách hàng. Máy mài tròn ngoài vạn năng của Palmary có nhiều yêu điểm như: Chất lượng số 1 tại Đài Loan, độ chính xác mài cao, tiết kiệm điện năng, chi phí đầu tư hợp lý, hoạt động ổn định và bền bỉ trong thời gian dài. Máy mài tròn ngoài vạn năng GU42x100S, GU42x150S phù hợp để mài thô, mài bán tinh, mài tinh các trục cơ, trục cán con lăn, trục và linh kiện hình trụ tròn trong, mài lỗ trong các chi tiết cơ khí và linh kiện cơ khí. Để đánh giá về chất lượng sản phẩm máy mài tròn ngoài vạn năng thì Máy mài tròn ngoài GU42x100S, GU42x150S là máy mài số 1 tại Đài Loan về độ chính xác gia công khi so sánh với các sản phẩm cùng loại cùng xuất xứ Đài Loan. Hơn nữa máy mài tròn ngoài vạn năng Palmary có lợi thế về giá tương đối tốt so với các hãng còn lại tại Đài Loan, đặc biệt Máy mài Palmary do công ty chúng tôi đại diện phân phối chính thức tại Việt Nam, có thể đảm nhận tốt các khâu bao gồm tư vấn kỹ thuật, dịch vụ sau bán hàng, dịch vụ thay thế và bảo trì bảo dưỡng máy cho các khách hàng khi sử dụng sản phẩm của Palmary.

Video giới thiệu về máy mài tròn vạn năng GU42x100S

Báo giá Máy mài tròn vạn năng: Mọi thông tin yêu cầu tư vấn và báo giá vui lòng liên hệ với chúng tôi: 0965 868 268 & email: hitech@thietbihitech.com.vn
