MÁY KHOAN XUNG EDM

Thông tin chi tiết

Maxsee Industry Co.,Ltd, Maxsee EDM ZNC, Maxsee EDM CNC, Maxsee EDM Machine, Maxsee Wire EDM, Maxsee EDM Drilling Machine, Maxsee Electrical Discharge Machining, Maxsee EDM Die Sinker Machine, Maxsee EDM Taiwan, EDM machine, Wire EDM, Drill EDM.

Maxsee EDM Dirilling Machine DZNC-S26, DZNC-S36, DZNC-S46.

Maxsee Drill EDM CNC-S26, CNC-S36, CNC-S46.

Máy khoan EDM ZNC Maxsee DZNC-S26, DZNC-S36, DZNC-S46.

Máy khoan EDM CNC Maxsee CNC-S26, CNC-S36, CNC-S46.

Ứng dụng của máy khoan xung EDM

Về cơ bản thì máy khoan xung EDM CNC hay máy khoan xung EDM ZNC có đầy đủ những ưu nhược điểm của phương pháp gia công tia lửa điện EDM như:

– Máy khoan xung điện có thể gia công nhiều dạng bề mặt khác nhau với độ chính xác cao như:

+ Gia công các lỗ trong khuôn đột, khuôn ép kim loại,...

+ Gia công điện cực cho máy xung điện điện cực thỏi.

– Cho phép khoan cắt các lỗ có đường kính nhỏ dạng phức tạp như:

+ Lỗ bôi trơn của bánh răng, lỗ dầu bôi trơn khuôn, lỗ khoan có đường kính nhỏ dạng micron,...

+ Khoan cắt lỗ nhỏ trên các mặt 3 chiều đặc biệt như bề mặt khuôn, bề mặt chi tiết phức tạp, khối trụ, khối xoắn ốc, khối parabol,..

Ứng dụng đặc biệt của máy khoan xung điện EDM có thể gia công các vật liệu cứng hoặc các vật liệu siêu cứng như kim cương đa tinh thể, nitrit bo lập phương và một số loại vật liệu composite. Mặc dù các vật liệu composite nền sợi các bon được ứng dụng rộng rãi trong nhiều lĩnh vực như hàng không, hạt nhân, ô tô và công nghiệp hóa chất nhưng chúng rất khó gia công bằng các phương pháp gia công truyền thống do trong quá trình gia công chúng thường bị tróc, tách lớp, ba via và tuổi thọ dụng cụ thấp.

Thông số kỹ thuật Máy khoan xung EDM ZNC

MÁY KHOAN XUNG EDM

DZNC-S26

DZNC-S36

DZNC-S46

Hành trình trục X, Y (mm)

300x150

400x300

470x380

Hành trình trục Z (mm)

350

350

350

Trọng lượng phôi gia công lớn nhất (kg)

150

150

1300

Kích thước phôi gia công lớn nhất (mm)

450x300x300

600x350x300

750x400x300

Phạm vi đường kính điện cực (mm)

0.3 ÷ 3

0.3 ÷ 3

0.3 ÷ 3

PHỤ KIỆN ĐI KÈM VỚI MÁY KHOAN XUNG EDM

TRANG BỊ TIÊU CHUẨN

Hộp công cụ 1 Bộ

Bộ dụng cụ kẹp không gỉ 1 Bộ

Giá đỡ điện cực Ø 0.3 ~ Ø 3.0mm 1 Bộ

Thanh dẫn bằng gốm điện cực Ø 1.0mm 1 Pc

Ống điện cực Ø 1.0mm 10 chiếc

Bình điện môi (10 lít) - Chỉ dành cho D / DZ 2 Bộ

Nút nước cao su 10 chiếc

Bộ lọc 1 bộ

Hướng dẫn vận hành 1 Bộ

PHỤ KIỆN TÙY CHỌN

Bộ lọc

Ống điện cực đồng / đồng (Chiều dài 300 mm hoặc 400 mm)

Thanh dẫn bằng sứ & nút chặn nước bằng cao su.

Phạm vi: Ø 0,3 ~ Ø 3,0mm, mỗi bước tăng 0,1 mm.

ĐẶC TRƯNG CỦA MÁY KHOAN XUNG EDM

Bộ nhớ điều kiện gia công 100 bộ: Có thể lưu trữ 100 bộ điều kiện gia công của người dùng. Mạch điều khiển "mờ": Chỉ đầu vào (A) Vật liệu gia công, (B) Đường kính điện cực, (C) Độ mòn điện cực. Người mới bắt đầu học cách vận hành sau 5 phút.

Điện cực sẽ tự động rút về điểm chính khi đến độ sâu, giảm đáng kể thời gian di chuyển.

Tọa độ trục Z sẽ tự động đặt về 0 khi tìm thấy cạnh.

"Thời gian tắt" sẽ được điều chỉnh khi gia công không ổn định, nếu tình trạng không ổn định trong một thời gian nhất định, tia lửa điện sẽ bị dừng lại.

Thiết kế máy bơm áp lực cao đặc biệt, nước đi ra nhanh chóng và có hệ thống kiểm soát xả áp để đảo nước mà không bị sụt giảm.

Các thông số gia công có thể được sửa đổi tạm thời trong khi gia công mà không ảnh hưởng đến thông số được lưu trữ.

Đặc điểm kỹ thuật

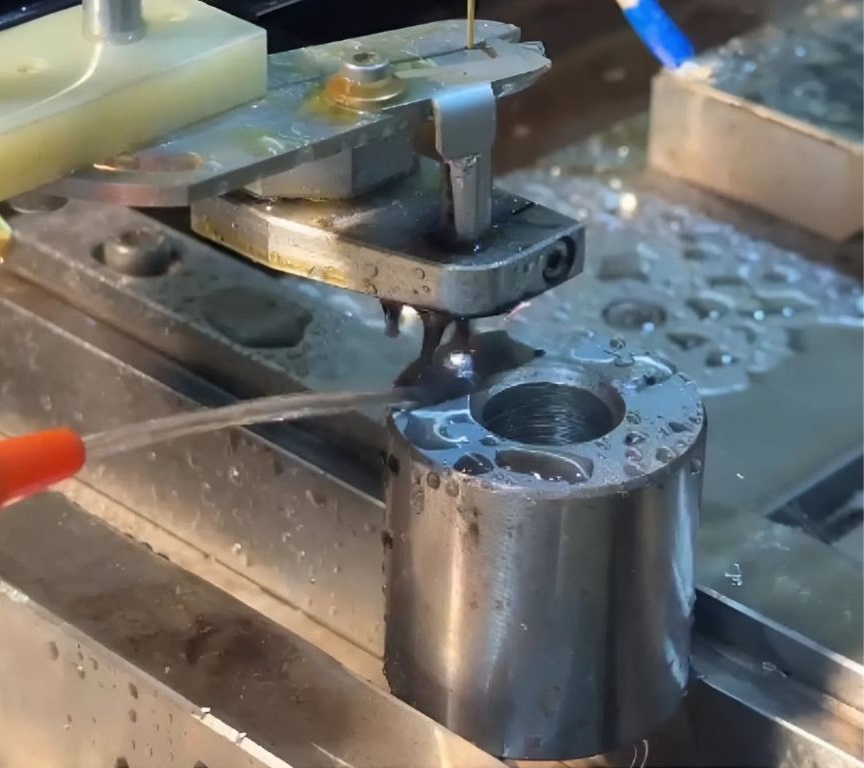

Máy khoan xung EDM tốc độ cao sử dụng điện cực để khoan lỗ theo lý thuyết phóng điện, đặt xung điện tần số cao giữa điện cực và phôi để tạo ra xung nhỏ, kết hợp với dòng nước áp suất cao để làm xói mòn tốc độ cao hơn, đặc biệt phù hợp với lỗ khoan đường kính 0,3mm-3,0mm trên thép không gỉ, cứng, đồng, nhôm và thép cứng, tỷ lệ đường kính độ sâu có thể đạt đến 500 mm.

Có thể khoan trực tiếp vào bề mặt vát hoặc đường cong. Máy này được sử dụng rộng rãi để khoan lỗ được sử dụng để luồn dây và sợi hóa học spinneret, lỗ spinneret của tấm spinneret, tấm lọc, lỗ nhóm của tấm lọc, lưỡi động cơ , lỗ tản nhiệt của xi lanh , đường dẫn dầu thuỷ lực của van vận hành bằng không khí, lỗ khí.

Đối với phương pháp gia công xung điện EDM thì bề mặt chi tiết có thể đạt Ra = 0,63µm khi gia công thô và Ra = 0,16µm khi gia công tinh. Độ chính xác gia công thường vào khoảng 0,01mm. Tuy nhiên trên máy khoan tọa độ EDM độ chính xác gia công có thể đạt tới 0,0025 mm.

Phương pháp xung điện EDM có thể gia công các vật liệu khó gia công với các phương pháp truyền thống khó làm được như thép tôi, thép hợp kim khó gia công, hợp kim cứng. Cũng như áp dụng trong các trường hợp gia công những chi tiết hệ lỗ có hình dạng phức tạp.

Ưu nhược điểm phương pháp gia công xung EDM

* Ưu điểm

Gia công được các vật liệu có độ cứng tùy ý, ngay cả những hợp kim có độ cứng cao như Tungsten – Carbide, Stellite, Hastelloy, Nitralloy, Inconel…

Dung sai có thể đạt dưới 1µm .

Có thể gia công nhiều biên dạng phức tạp và không gây biến dạng thành mỏng.

Do không có lực cơ học nên có thể gia công các loại vật liệu mềm, dễ vỡ mà không sợ bị biến dạng.

Có thể gia công các lỗ có đường kính rất nhỏ với chiều sâu lớn.

Do có dầu trong vùng gia công nên bề mặt gia công được tôi trong dầu.

* Nhược điểm

Phôi và điện cực đều phải là vật liệu dẫn điện.

Tốc độ gia công tương đối thấp, thường phải gia công thô trước khi gia công xung EDM.

Quá trình ăn mòn điện khiến bề mặt không được bóng như gia công phay – tiện, có thể còn bị cháy xém, nên sau khi gia công xung điện thường phải đánh bóng lại.

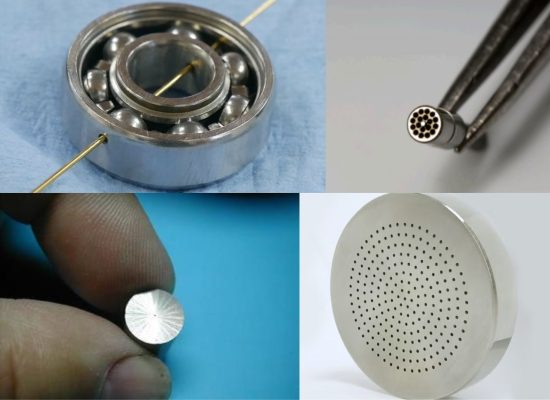

CÁC SẢN PHẨM ĐƯỢC GIA CÔNG TỪ MÁY KHOAN XUNG EDM

Khoan xung lỗ trên điện cực đồng

Gia công các lỗ dung dịch làm mát



Khoan xung lỗ mù

Gia công lỗ trên mặt nghiêng hoặc vị trí khó

Khoan lỗ trước của phôi để cắt dây

Khoan lỗ sâu trong vòi phun

Video máy xung lỗ EDM Maxsee Đài Loan

Máy khoan lỗ EDM, Máy bắn lỗ EDM, Máy xung Lỗ EDM, Máy khoan xung EDM, Máy bắn điện EDM, Máy cắt dây EDM, Máy khoan lỗ EDM Maxsee, Máy bắn lỗ EDM Maxsee, Máy bắn điện EDM Maxsee... Mọi thông tin chi tiết tư vấn kỹ thuật và báo giá máy khoan lỗ, bắn lỗ, xung lỗ EDM. Quý Khách hàng vui lòng liên hệ với chúng tôi.

HITECCO.COM.VN - Hotline: 0965 868 268

Công Ty TNHH Giải Pháp Và Thiết Bị Hi-Tech

ĐT: 0965 868 268 & Email: hitech@thietbihitech.com.vn
